Cách bôi lại keo tản nhiệt trên card đồ họa của bạn để cải thiện hiệu suất

Card đồ họa đang nóng? GPU của bạn có thể cần keo tản nhiệt mới. Không có gì phải sợ và chúng tôi sẽ chỉ cho bạn cách thực hiện dễ dàng trong hướng dẫn này.

Khi nào và tại sao bạn nên bôi lại keo tản nhiệt trên card đồ họa của mình?

Tín dụng hình ảnh: Jhet Borja

Vật liệu dẫn nhiệt được gọi là keo tản nhiệt thu hẹp một cách hiệu quả những khoảng trống nhỏ tồn tại giữa bề mặt khuôn GPU và tản nhiệt làm mát. Tuy nhiên, khi tiếp xúc lâu với các yếu tố môi trường, chất này dễ trải qua quá trình bay hơi hoặc oxy hóa, dẫn đến giảm hiệu quả trong khả năng tạo điều kiện tản nhiệt từ chip. Do đó, hiệu suất tổng thể của tản nhiệt có thể bị ảnh hưởng bất lợi, đòi hỏi phải bôi lại keo tản nhiệt mới thường xuyên để có hiệu suất làm mát tối ưu.

Không cần phải lo lắng về vấn đề này nếu cạc đồ họa của bạn còn khá mới, như nó đã hoạt động trong vài năm qua. Tuy nhiên, trong trường hợp cạc đồ họa đã được sở hữu trước hoặc đã được sử dụng khoảng ba năm trở lên, bạn nên cân nhắc thực hiện quy trình dán lại.

Việc sử dụng giải pháp này nhiều lần sẽ khôi phục hiệu suất tổng thể của thiết bị về trạng thái ban đầu một cách hiệu quả, loại bỏ mọi vấn đề liên quan đến nhiệt độ quá cao hoặc điều tiết nhiệt có thể cản trở hoạt động của thiết bị. Hơn nữa, việc duy trì mức nhiệt độ tối ưu trong card đồ họa của bạn sẽ kéo dài đáng kể tuổi thọ của nó, cho phép bạn tiếp tục tận hưởng việc sử dụng liền mạch và không bị gián đoạn trong một khoảng thời gian dài.

Rủi ro khi bôi lại keo tản nhiệt cho card đồ họa của bạn

Mặc dù khả năng làm hỏng đồ họa của bạn trong quá trình dán là tương đối nhỏ nhưng điều quan trọng là phải thừa nhận và lưu ý đến những rủi ro tiềm ẩn có thể phát sinh.

Việc hủy bỏ bảo hành của sản phẩm có thể không có hiệu lực pháp lý do có nhãn dán làm mất hiệu lực bảo hành, như được xác định bởi đa số người trả lời trong một cuộc khảo sát do Which? Các quyền của người tiêu dùng. Tuy nhiên, cần lưu ý rằng một số nhà sản xuất và nhà bán lẻ vẫn có thể chọn từ chối bảo hành dựa trên sự tồn tại của nhãn dán đó, bất kể giá trị pháp lý của nó. Tuy nhiên, nhìn chung card đồ họa khó có thể yêu cầu dán lại trong thời gian bảo hành, ngay cả khi sử dụng hoặc vệ sinh thường xuyên.

Việc xử lý sai card đồ họa có thể dẫn đến hư hỏng các bộ phận của chúng, bao gồm cả việc loại bỏ các tụ điện thiết yếu và khiến GPU chết mà không có bộ tản nhiệt tích hợp bảo vệ (IHS). Ngay cả những vết thương nhỏ do GPU chết cũng có thể gây ra trục trặc hoặc hỏng hóc đáng kể.

Việc bôi keo tản nhiệt ban đầu tỏ ra không thành công, cần phải có một lớp bổ sung để tản nhiệt tối ưu. May mắn thay, quá trình kiểm tra toàn diện đã được tiến hành để đảm bảo rằng bộ xử lý đồ họa (GPU) vẫn không bị hư hại trong quá trình này.

Mặc dù khách hàng tiềm năng có thể có vẻ nguy hiểm nhưng việc tuân thủ các nguyên tắc được cung cấp sẽ đảm bảo trải nghiệm suôn sẻ và có khả năng tăng hiệu suất.

Cách bôi lại keo tản nhiệt trên card đồ họa của bạn

Nếu bạn nhận thấy hiệu suất của card đồ họa giảm kèm theo lượng nhiệt tỏa ra tăng lên, điều đó có thể cho thấy hiện tượng tiết lưu nhiệt. Hiện tượng tiết lưu nhiệt xảy ra khi nhiệt độ lõi GPU vượt quá nhiệt độ hoạt động an toàn, khiến thiết bị chạy chậm lại hoặc thậm chí tắt tạm thời. Để giải quyết vấn đề này, bạn có thể cần thực hiện một quy trình được gọi là dán lại, bao gồm việc bôi một lớp keo tản nhiệt mới giữa GPU và bộ làm mát. Ngoài ra, bạn cũng nên thận trọng làm sạch mọi bụi tích tụ khỏi các bộ phận để đảm bảo luồng không khí tối ưu và tránh quá nhiệt.

Những thứ bạn sẽ cần

Hãy đảm bảo rằng bạn có tất cả các tài liệu cần thiết trước khi bắt đầu. Không nên tiến hành cài đặt trong trường hợp thiếu bất kỳ thành phần cần thiết nào.

⭐ Keo tản nhiệt

Bộ tuốc nơ vít bao gồm các tua vít đầu torx, được thiết kế để chứa các card đồ họa có bộ phận truyền động torx.

⭐ Miếng đệm nhiệt thay thế

⭐ Dụng cụ cạy bằng nhựa

⭐ Cồn isopropyl 99%

⭐Bông gòn

⭐ Máy hút bụi đóng hộp (tùy chọn)

⭐ Bóng đèn thổi

⭐ Dây đeo cổ tay chống tĩnh điện (tùy chọn)

⭐ Thảm chống tĩnh điện (tùy chọn)

Bây giờ bạn đã hoàn thành tất cả các bước chuẩn bị cần thiết và sẵn sàng bôi keo tản nhiệt mới cho GPU của mình.

Bước 0: Kiểm tra nhiệt độ card đồ họa của bạn

Chúng tôi đặc biệt khuyến khích bạn không nên bỏ qua giai đoạn quan trọng này của quy trình vì việc kiểm tra kỹ lưỡng và đánh giá hiệu suất là điều cần thiết trong việc xác định xem nỗ lực của bạn có mang lại kết quả tích cực hay làm trầm trọng thêm bất kỳ vấn đề hiện có nào hay không.

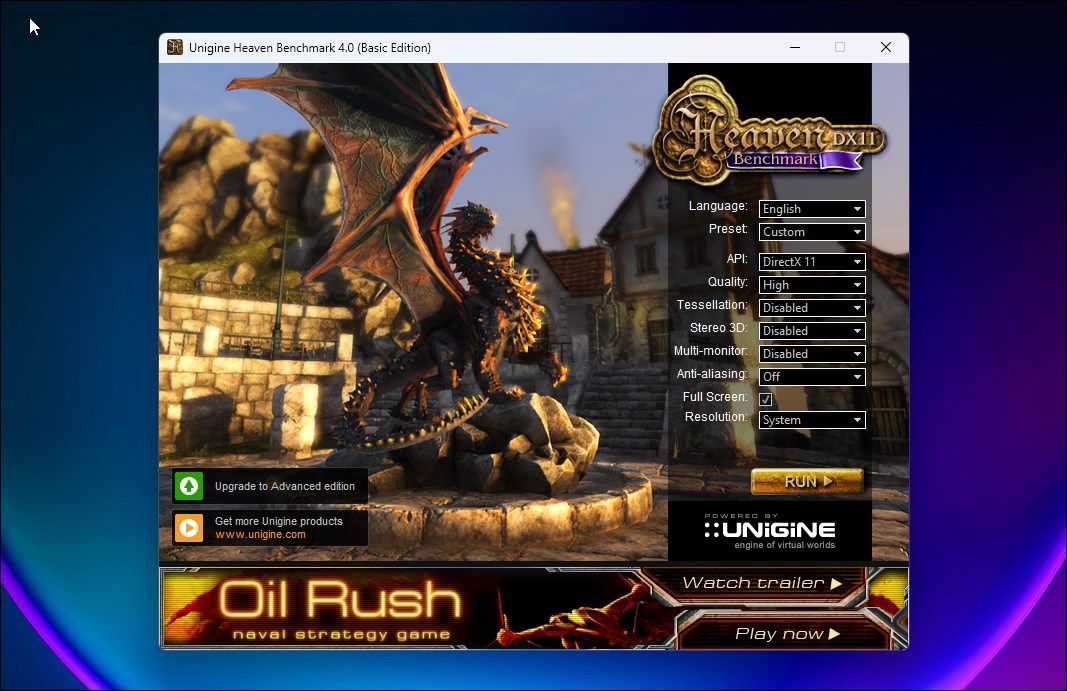

Để thực hiện kiểm tra, hãy chạy Unigine Heaven Benchmark ở chế độ nền và sử dụng màn hình phần cứng như HWiNFO. Để điểm chuẩn chạy trong 10-15 phút để đảm bảo bạn đạt được nhiệt độ tối đa.

Vui lòng theo dõi mức nhiệt độ GPU trong suốt thời gian này. Nên duy trì chúng ở nhiệt độ dưới 80-85 độ C; tuy nhiên, khuyến nghị của chúng tôi là đặt mục tiêu ở mức 76-78 độ C. Chỉ coi việc dán lại là lựa chọn cuối cùng. Bắt đầu quá trình giảm điện áp cho GPU của bạn hoặc khám phá các phương pháp thay thế để giảm thiểu hiện tượng quá nhiệt của GPU trước khi dán lại.

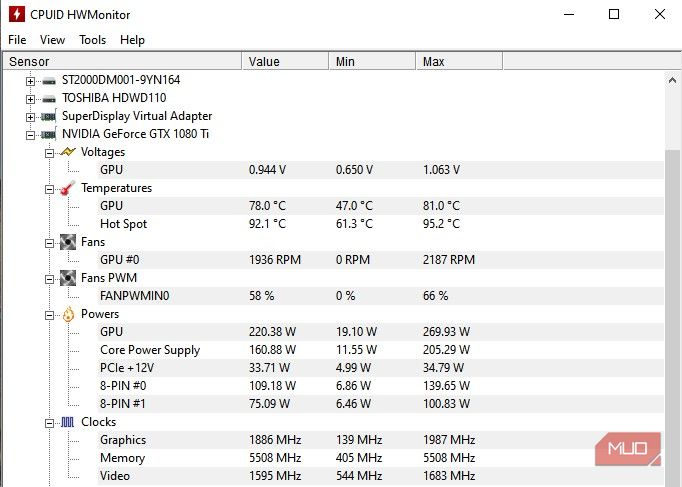

Vì tôi đã cố gắng giảm nhiệt độ của NVIDIA GeForce RTX 1080 Ti bằng cách giảm điện áp xuống 0,944V nhưng vẫn tiếp tục quan sát thấy chỉ số 78°C, tôi cho rằng mức sinh nhiệt này hơi quá mức. Hơn nữa, điều đáng chú ý là bộ xử lý đồ họa đặc biệt này đã được ra mắt vào năm 2018 và chưa bao giờ được bảo trì liên quan đến việc bôi keo tản nhiệt, do đó cần phải có sự can thiệp như vậy vào thời điểm này.

Bước 1: Tháo card đồ họa của bạn

Để tháo card đồ họa của bạn, vui lòng tắt hệ thống, tắt nguồn điện của máy tính, tháo dây nguồn và cuối cùng rút mọi kết nối được liên kết với card đồ họa của bạn.

Để đảm bảo rằng toàn bộ điện tích còn lại đã được xả hết khỏi máy tính của bạn sau khi ngắt kết nối khỏi ổ cắm trên tường, hãy nhấn nhẹ nút nguồn trên thiết bị trong một khoảng thời gian ngắn, giữ nút cho đến khi nút nguồn cho thấy không còn năng lượng nữa. Quá trình này được gọi là thực hiện quy trình tắt nguồn hoặc tắt nguồn.

Tín dụng hình ảnh: Jhet Borja

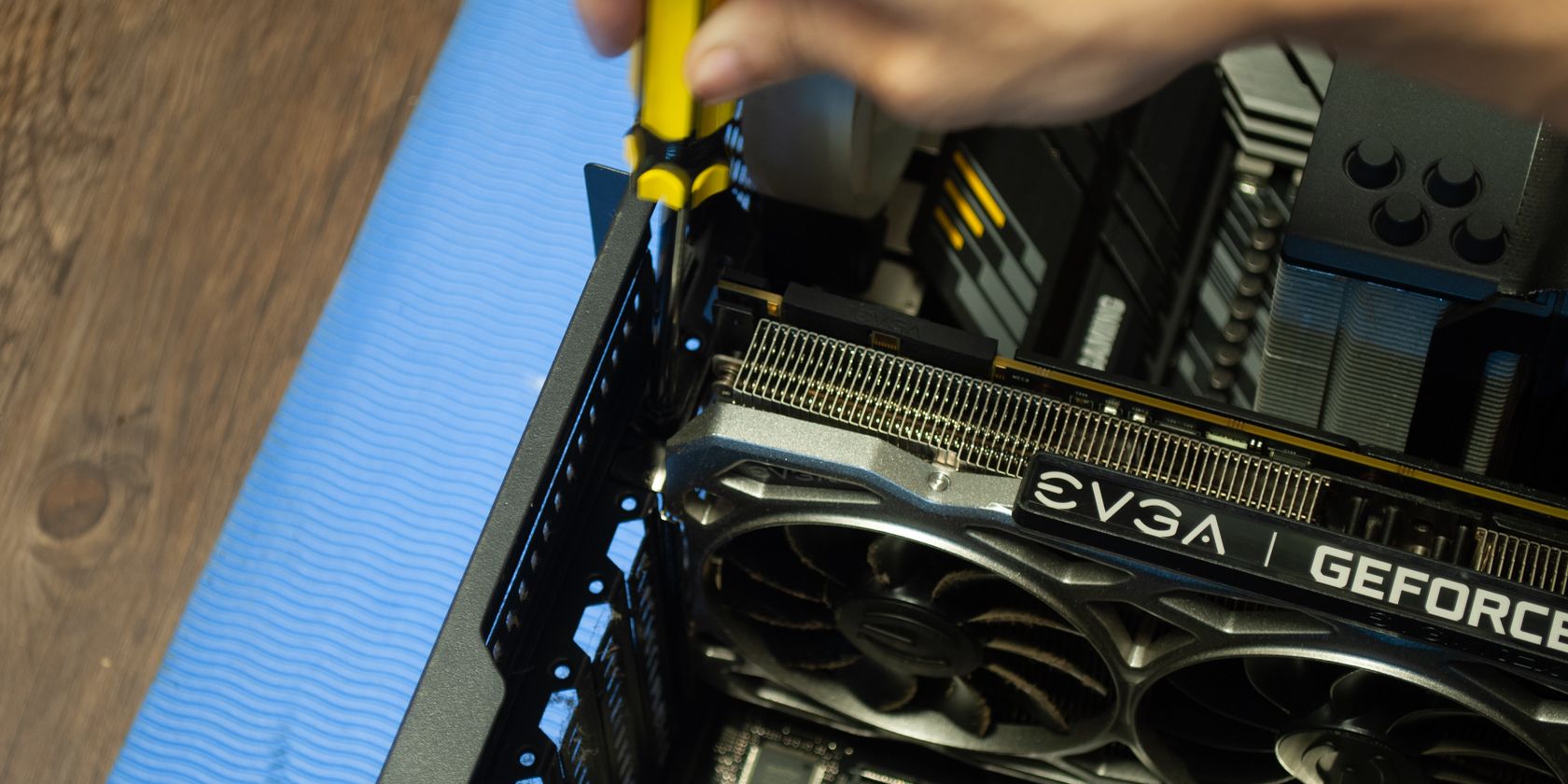

Tiếp theo, vui lòng tháo card đồ họa ra khỏi vỏ bằng cách nới lỏng các vít đang cố định nó vào đúng vị trí.

Tín dụng hình ảnh: Jhet Borja

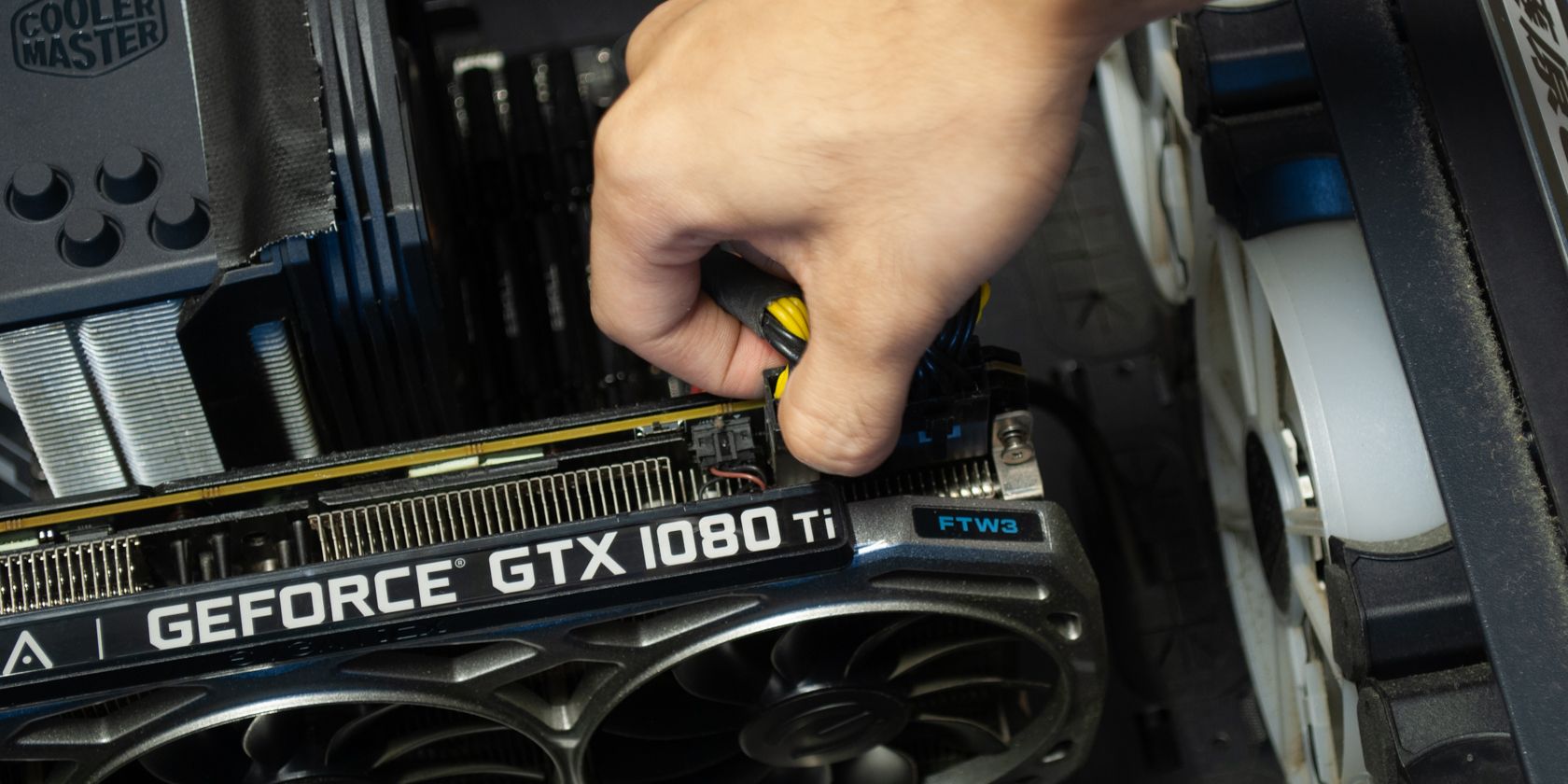

Ngắt kết nối các kết nối điện liên quan đến bộ xử lý đồ họa của bạn bằng cách tháo các liên kết cáp gắn ở cả hai đầu của nó.

Tín dụng hình ảnh: Jhet Borja

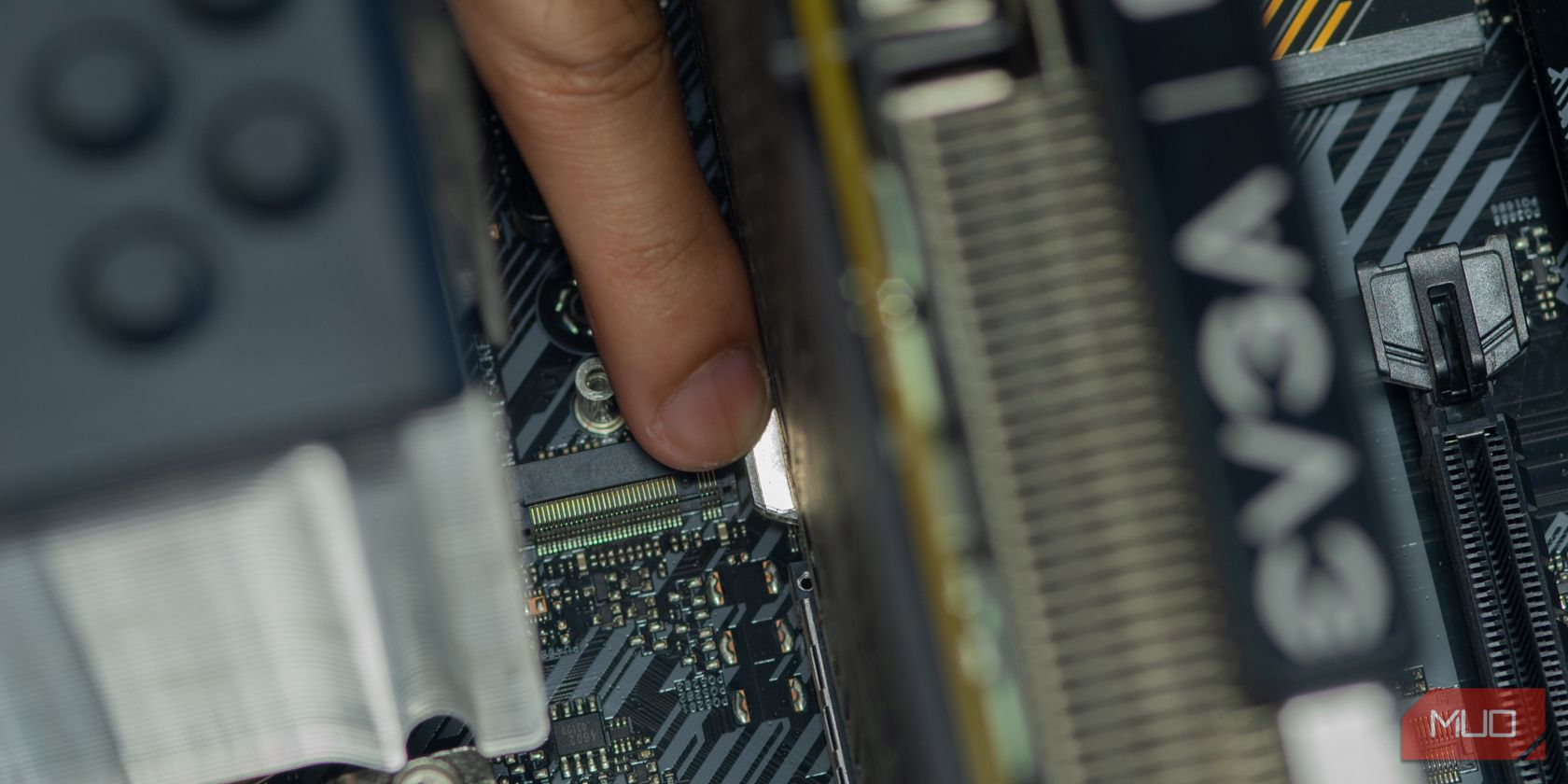

Để rút card đồ họa của bạn ra khỏi ổ cắm trên bo mạch chủ, vui lòng nhẹ nhàng tháo cơ chế khóa nằm trên khe cắm PCIe nơi thẻ hiện đang được lắp vào và sau đó cẩn thận rút thiết bị ra.

Bước 2: Mở Card đồ họa của bạn

Một số bộ xử lý đồ họa nhất định thể hiện sự khác biệt đáng kể trong thiết kế và khả năng truy cập của chúng. EVGA 1080 Ti FTW3 là minh họa cho một mẫu có những thách thức đáng kể khi mở vỏ do cấu trúc phức tạp của nó.

Card đồ họa hiện tại tự hào có số lượng miếng đệm dẫn nhiệt đặc biệt-vượt trội so với các sản phẩm thông thường. Trong suốt quá trình giải cấu trúc, chúng tôi hết sức cẩn thận để ngăn chặn sự tích tụ của các hạt lạ trên các miếng đệm này, từ đó duy trì khả năng tái sử dụng của chúng. Vì việc không làm như vậy có thể dẫn đến hư hỏng hoặc nhiễm bẩn, nên thận trọng duy trì nguồn cung cấp phụ tùng thay thế để đảm bảo làm mát thích hợp và tránh các trục trặc hệ thống tiềm ẩn do quá nóng.

Tín dụng hình ảnh: Jhet Borja

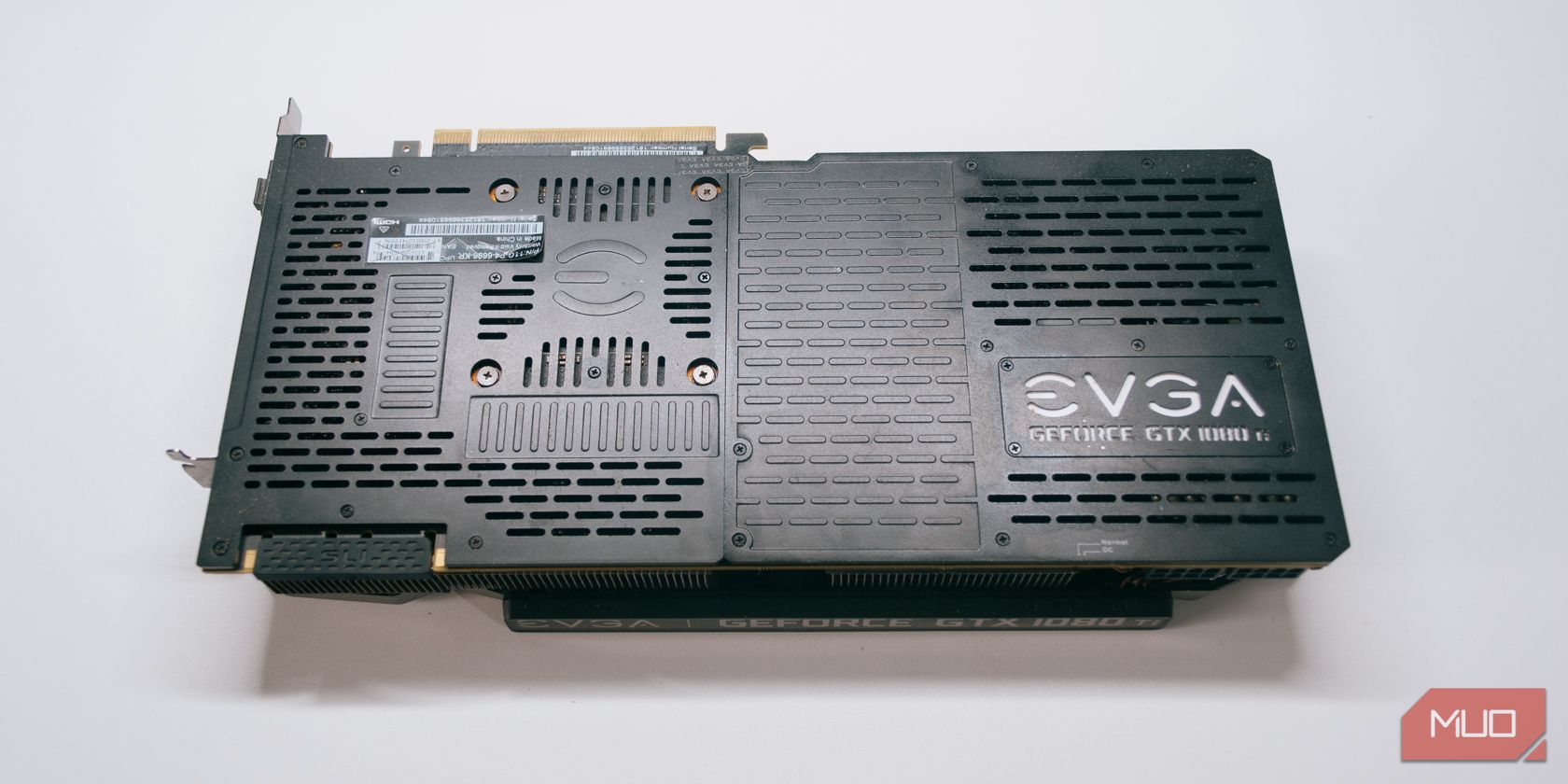

Hãy tính đến các miếng đệm nhiệt, vui lòng tháo card đồ họa của bạn bằng cách nới lỏng các vít của nó. Trong trường hợp này, chúng ta sẽ bắt đầu bằng cách xử lý các tấm phía sau.

Tín dụng hình ảnh: Jhet Borja

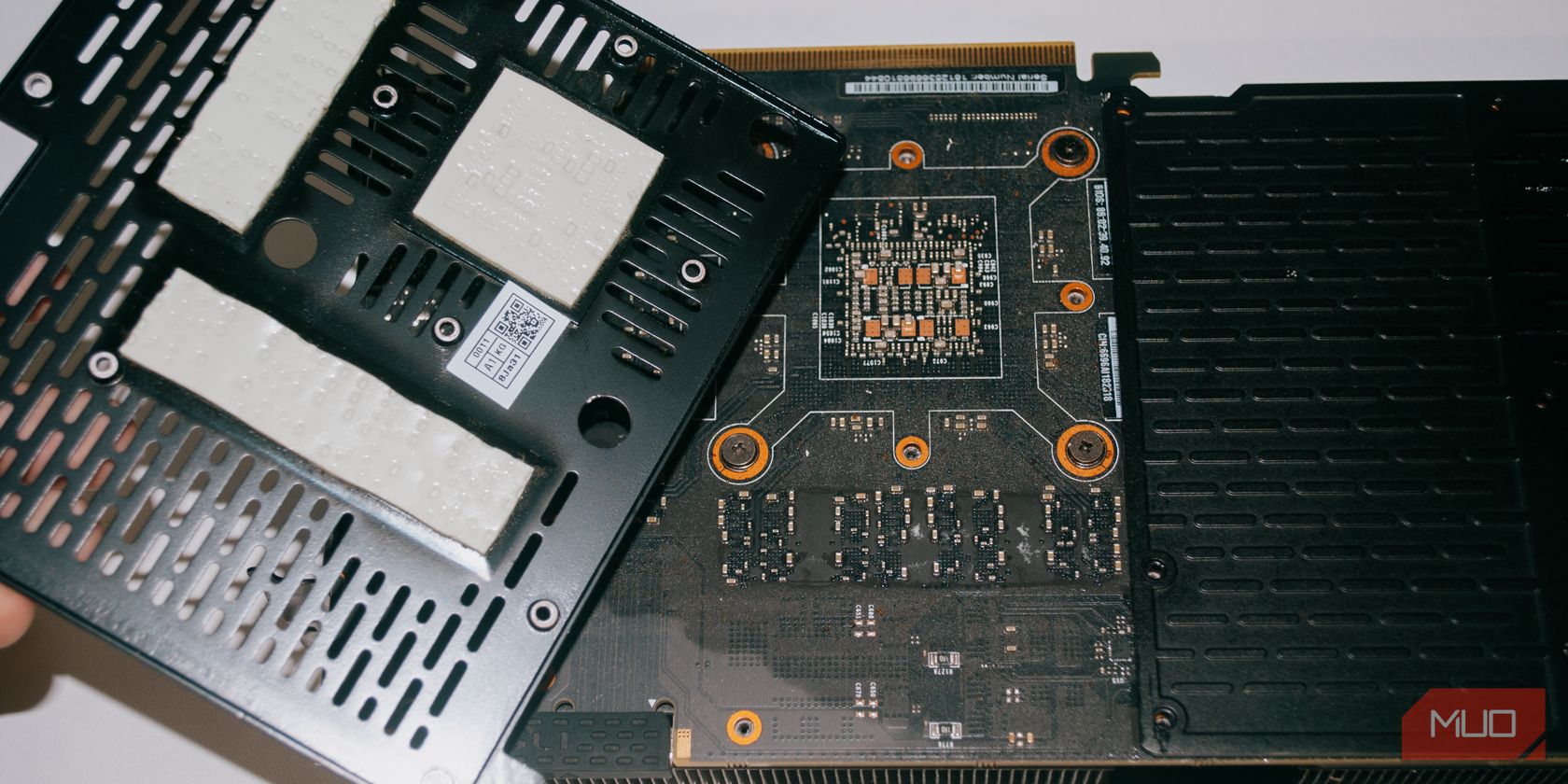

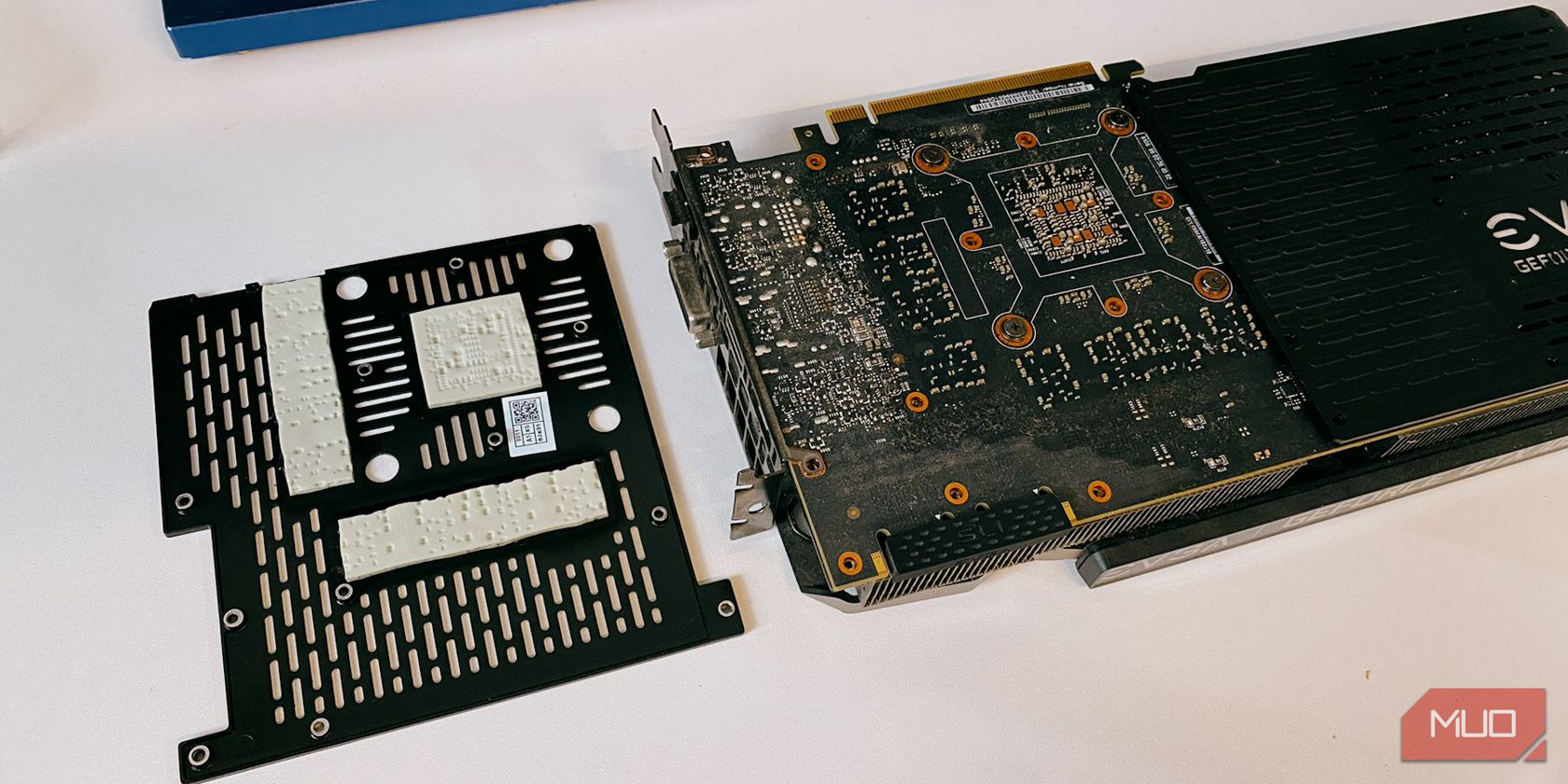

Vui lòng tháo (các) tấm phía sau một cách cẩn thận, chú ý đến (các) tấm tản nhiệt mỏng manh của chúng.

Tín dụng hình ảnh: Jhet Borja

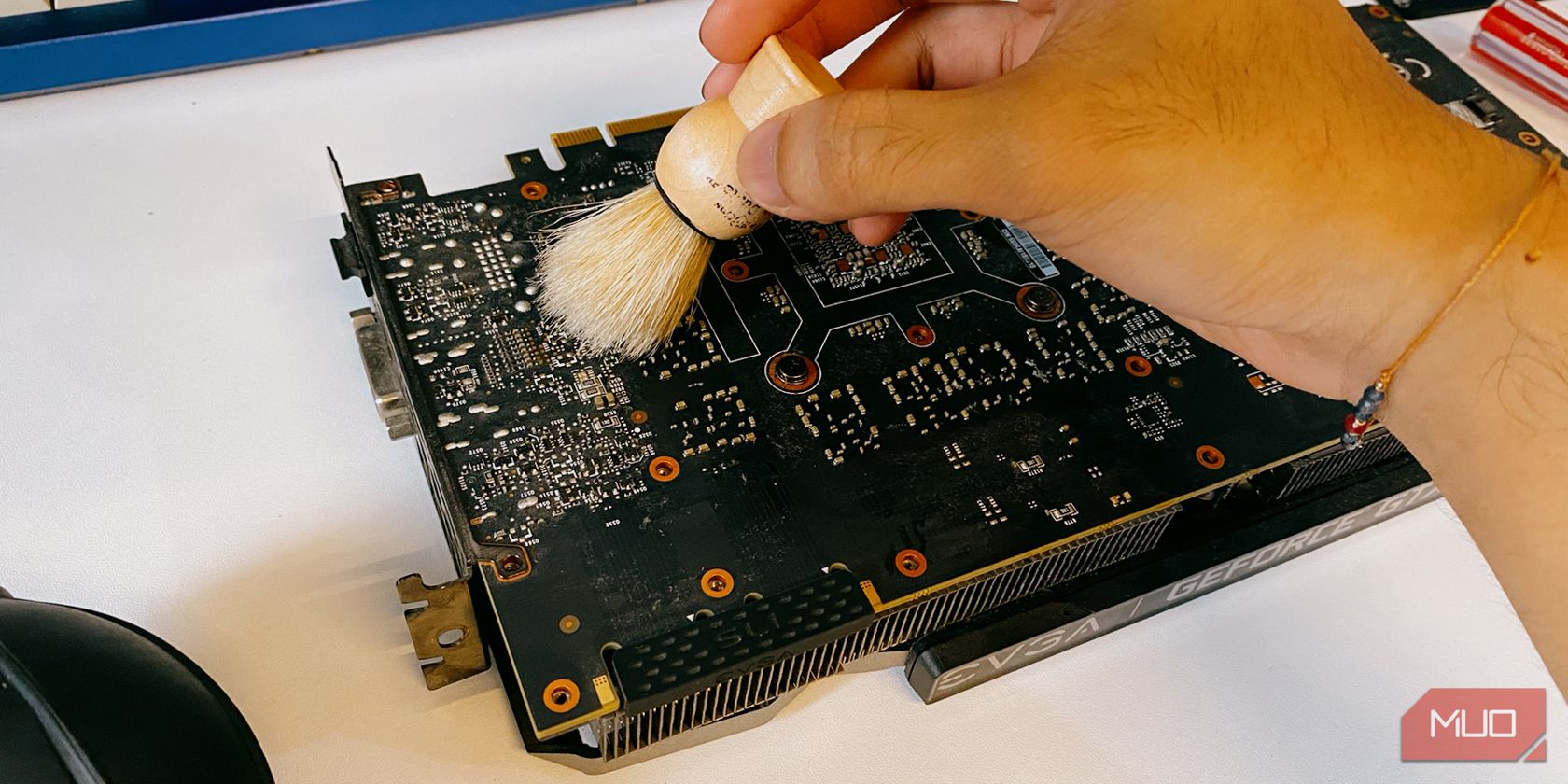

Chúng tôi sẽ tận dụng dịp này để làm sạch phần phía sau, từ đó nâng cao hiệu suất tản nhiệt.

Tín dụng hình ảnh: Jhet Borja

Tiếp theo, chúng tôi sẽ loại bỏ cơ chế buộc chặt bao gồm các ốc vít có lò xo để giữ chặt thiết bị làm mát bộ xử lý đồ họa (GPU) vào thành phần GPU của bo mạch chính.

Tín dụng hình ảnh: Jhet Borja

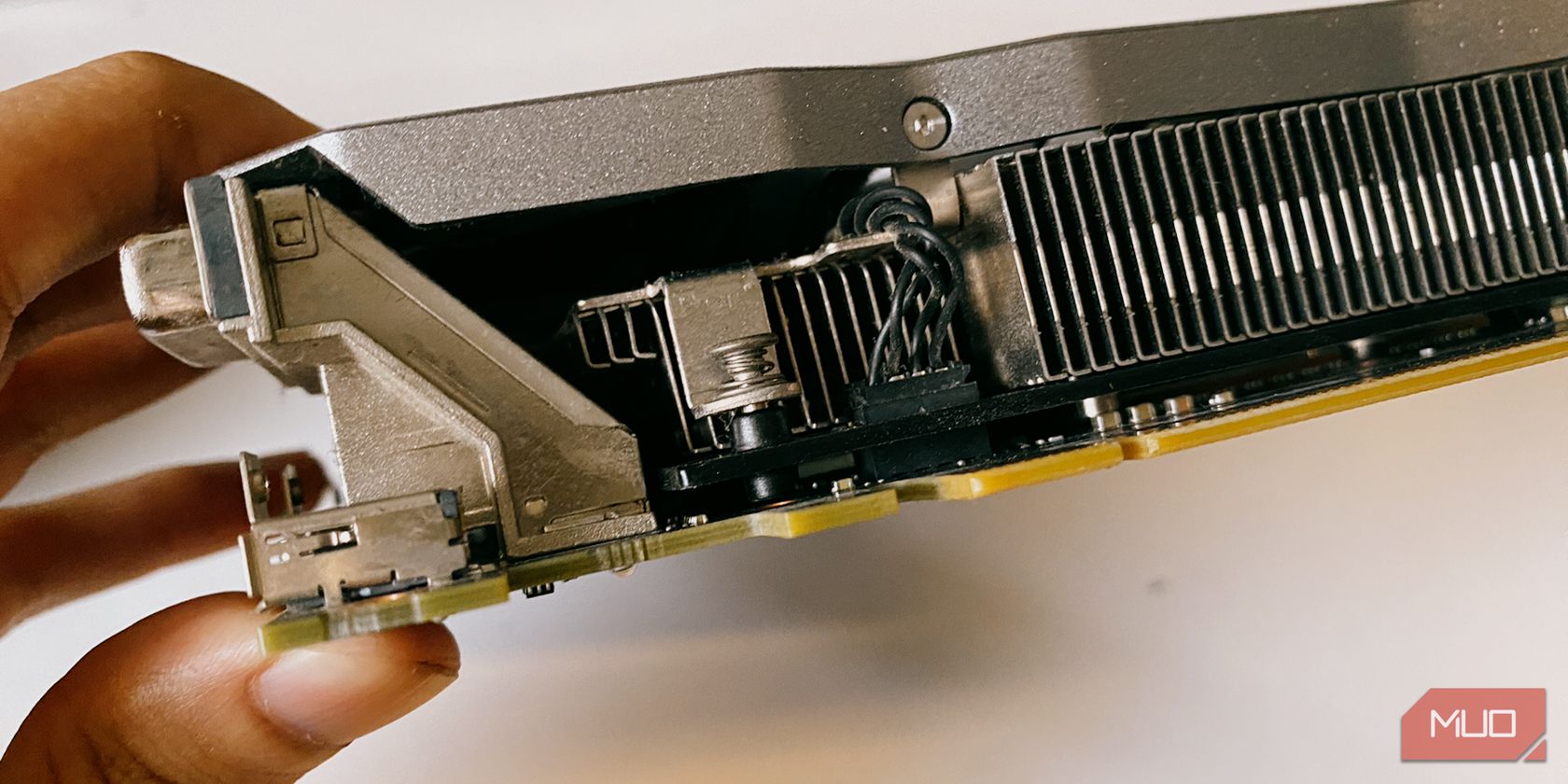

Trước khi tháo tủ lạnh ra khỏi nguồn điện, hãy đảm bảo rằng tất cả các cáp nguồn cần thiết đã được ngắt kết nối và, nếu có, giá đỡ đầu vào/đầu ra (IO) đã được nới lỏng.

Tín dụng hình ảnh: Jhet Borja

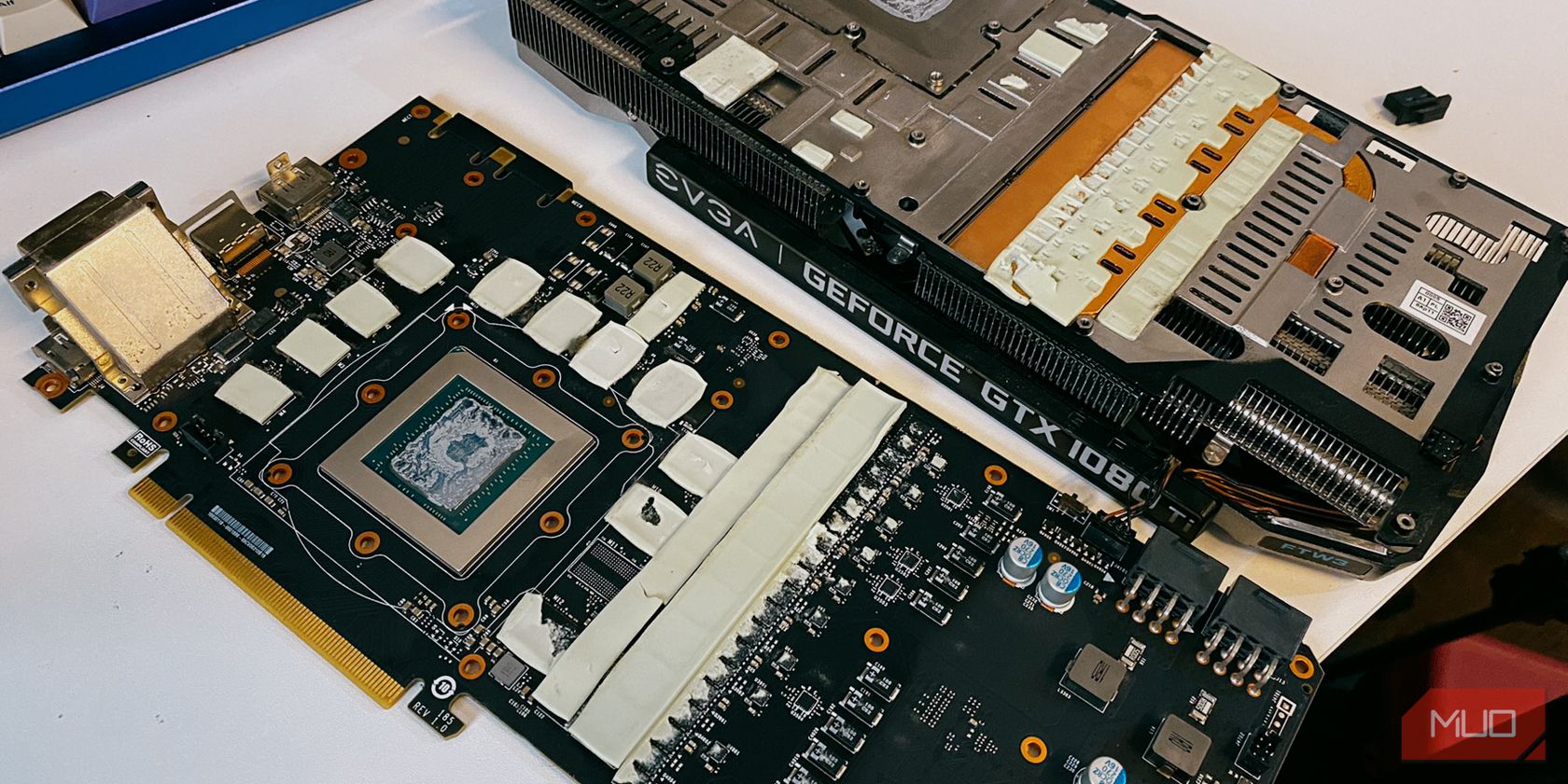

Khi tất cả các vật cản đã được loại bỏ, hãy cẩn thận tháo bộ làm mát ra đồng thời thận trọng để không làm xáo trộn bất kỳ miếng đệm nhiệt tiềm năng nào có thể nằm bên dưới nó.

Bước 3: Gỡ bỏ keo tản nhiệt cũ

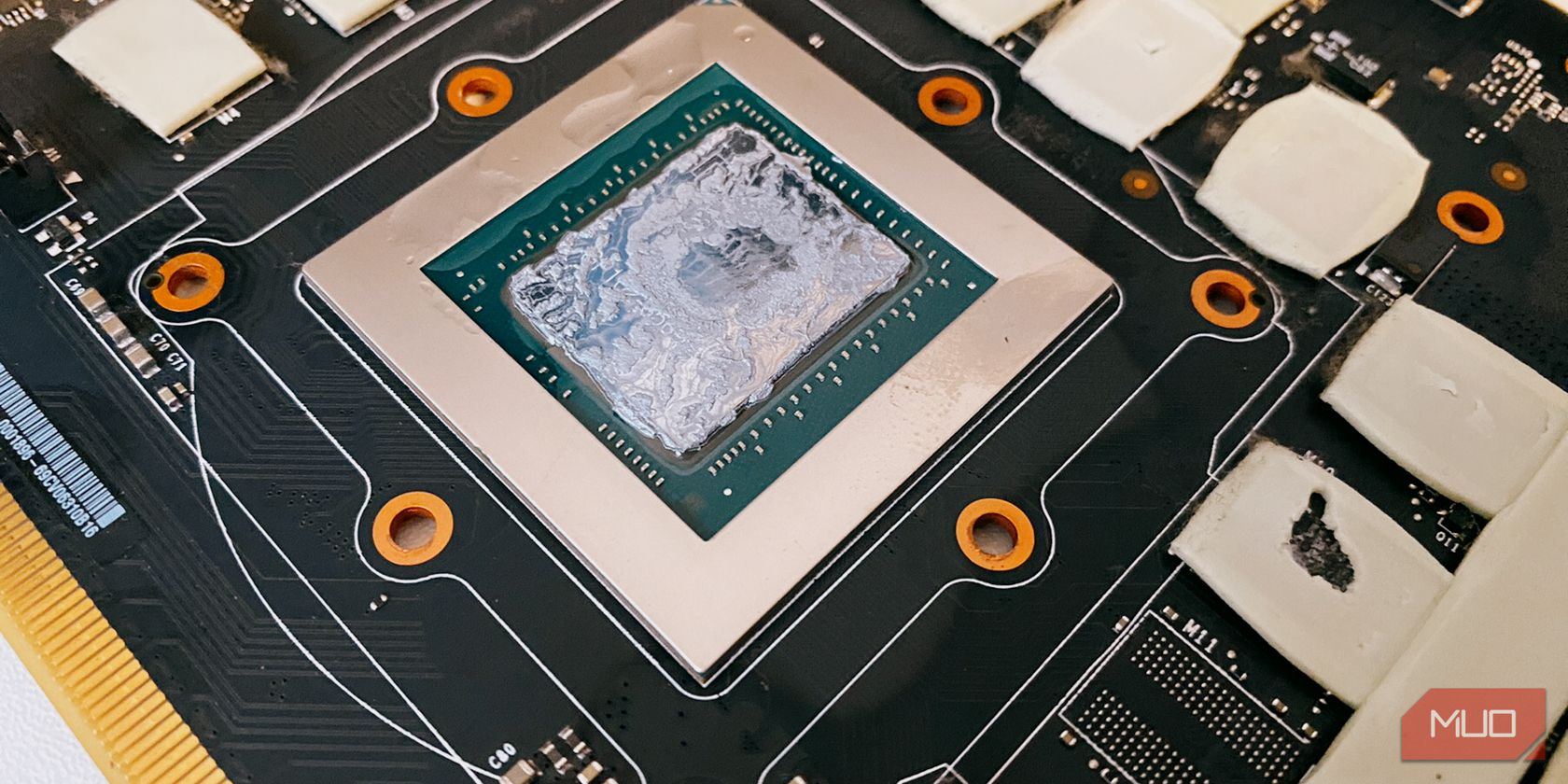

Khi để lộ bộ xử lý đồ họa (GPU), cần phải tháo hợp chất dẫn nhiệt được dán vào tản nhiệt và khuôn GPU.

Tín dụng hình ảnh: Jhet Borja

Khi xử lý khuôn GPU, hãy tránh sử dụng bất kỳ thiết bị cạo kim loại nào, vì ngay cả một hư hỏng nhỏ nhất ở cạnh của nó cũng có thể dẫn đến những hậu quả không thể khắc phục được. Thay vào đó, hãy bôi một lượng cồn isopropyl 99% thích hợp lên khuôn trong vài giây trước khi nhẹ nhàng lau sạch cặn thừa bằng vải mềm hoặc tăm bông. Không cần thiết phải loại bỏ hoàn toàn cặn tràn; chỉ cần đảm bảo rằng bề mặt không có tạp chất là đủ.

Tín dụng hình ảnh: Jhet Borja

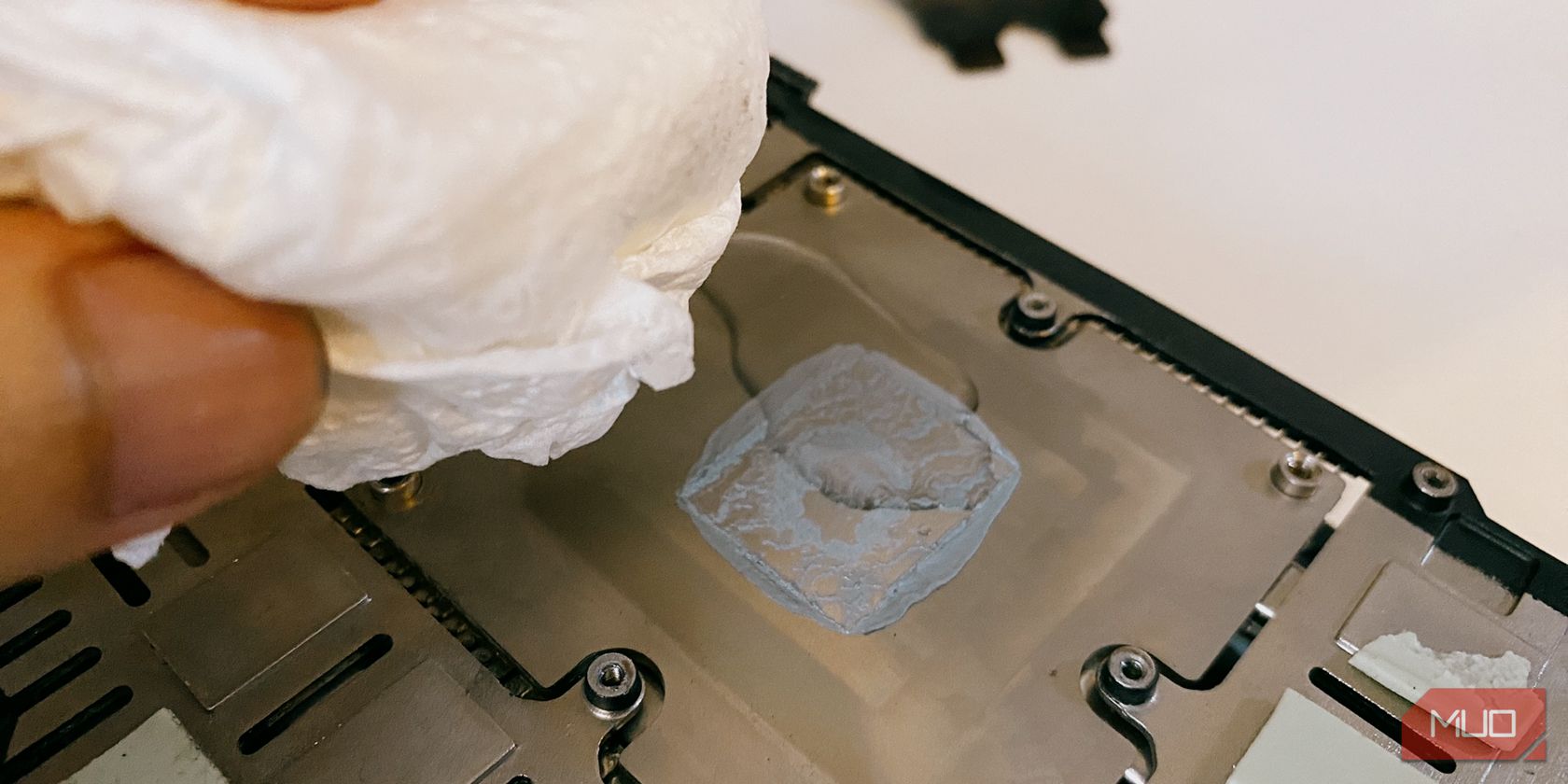

Tiếp theo, để cồn thẩm thấu và hòa tan mọi vết bẩn còn sót lại trên bộ làm mát bằng cách bôi một lượng nhỏ cồn isopropyl trực tiếp lên bề mặt bằng vải sạch. Nhẹ nhàng chà dung dịch lên toàn bộ khu vực theo chuyển động tròn trong khoảng 30 giây trước khi để khô hoàn toàn trong không khí. Quá trình này đảm bảo rằng tất cả dấu vết của mảnh vụn sẽ được loại bỏ trước khi dán lại lớp nền dính cho đồ họa vinyl của bạn.

Bước 4: Thêm keo tản nhiệt mới

Thật vậy, việc giảm thiểu kích thước khuôn của GPU không nhất thiết đồng nghĩa với việc cải thiện hiệu suất hoặc tuổi thọ. Ngược lại với CPU có bộ tản nhiệt (HIS) được gắn vào bộ tản nhiệt tích hợp (IHS), cơ chế làm mát của GPU liên quan đến sự tiếp xúc trực tiếp giữa bộ làm mát và khuôn.

Tín dụng hình ảnh: Jhet Borja

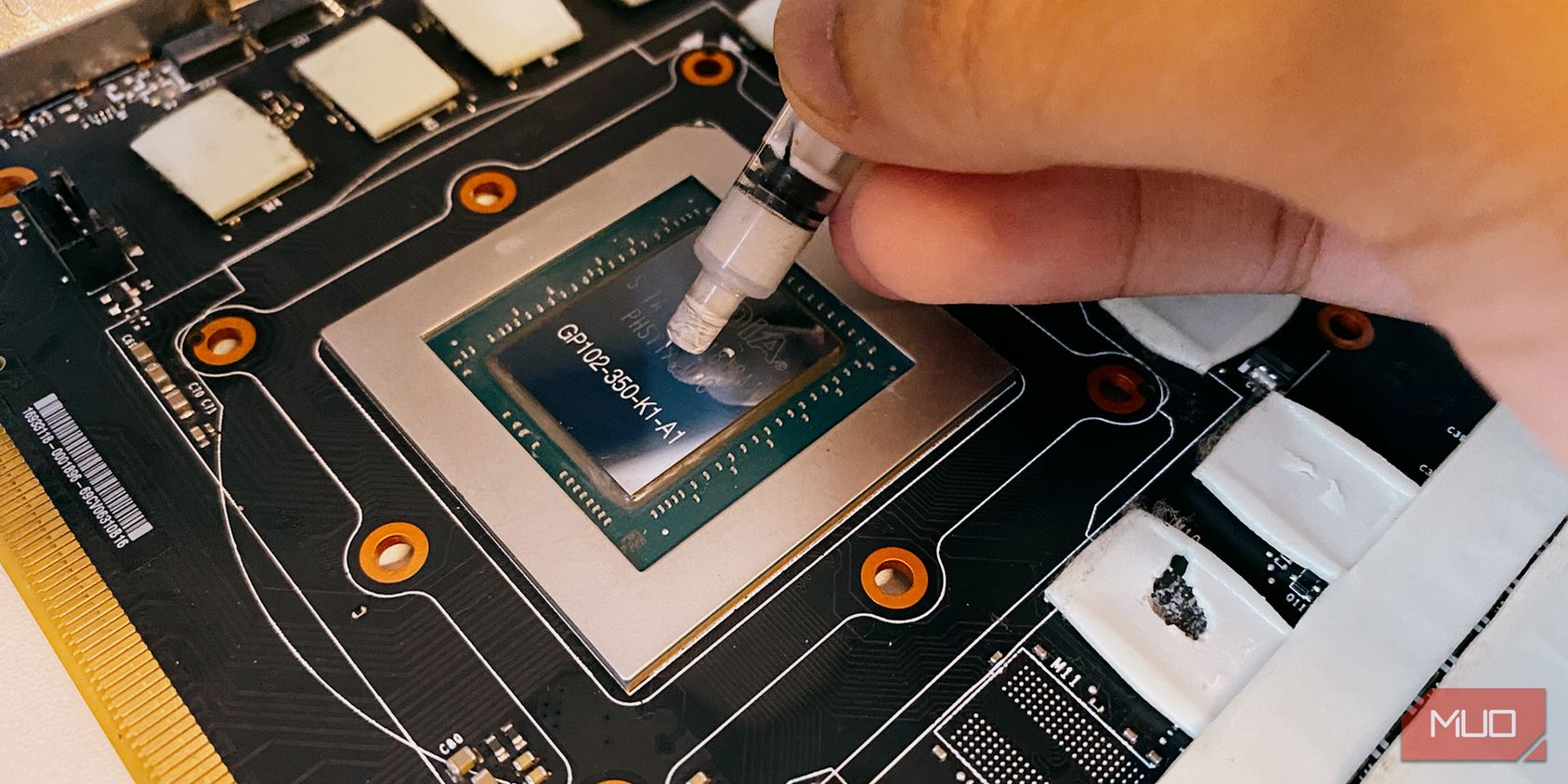

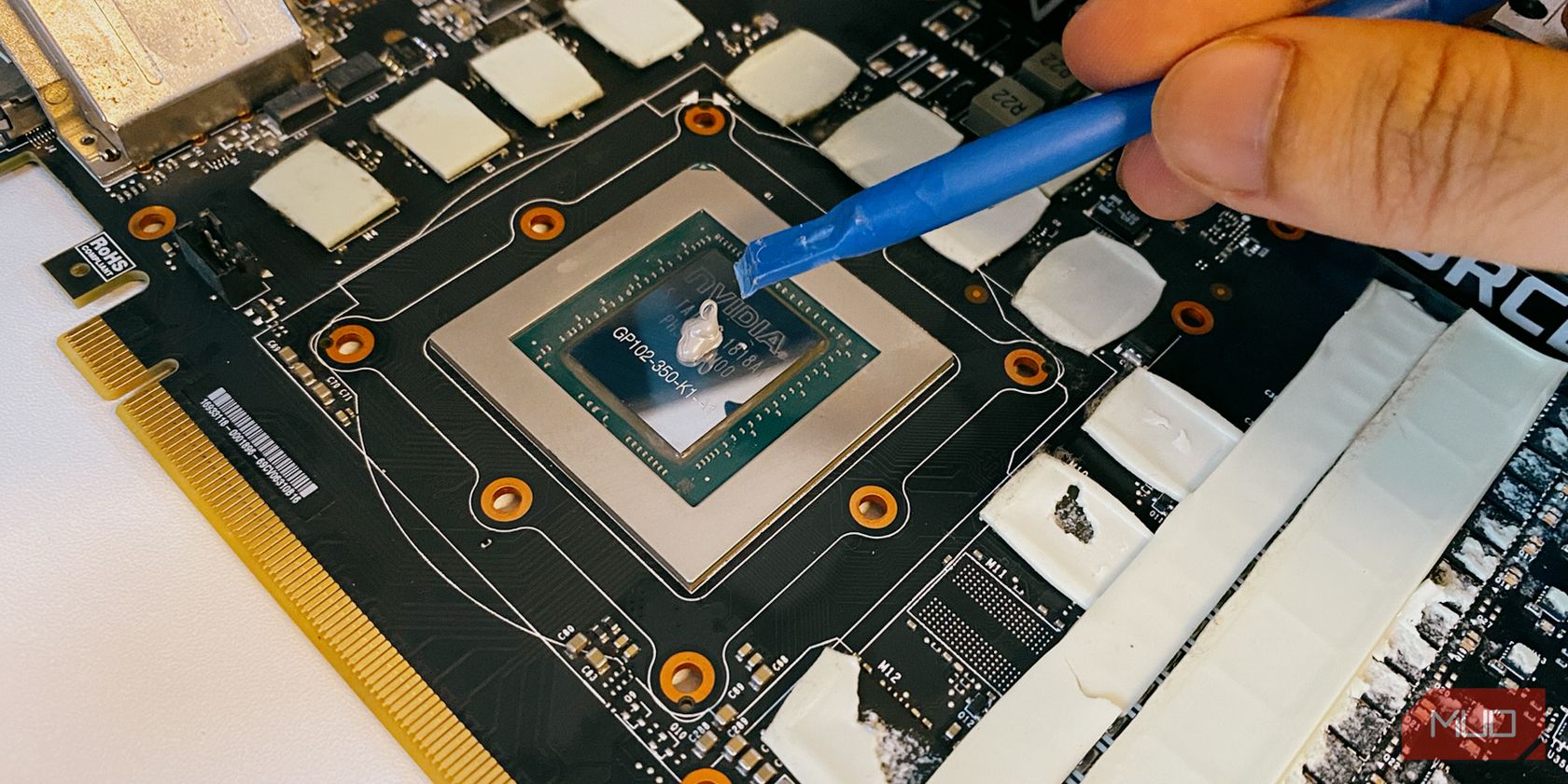

Khi bôi keo tản nhiệt lên chip CPU, bạn nên sử dụng một lượng vừa đủ để tản nhiệt tối ưu. Có thể sử dụng dấu chấm hoặc dấu X lớn hơn, mặc dù dấu chấm sau có thể dẫn đến việc áp dụng quá nhiều vật liệu. Điều quan trọng là không bôi quá nhiều keo tản nhiệt vì nó không dẫn điện và lượng quá nhiều có thể gây ra vấn đề về làm mát. Tuy nhiên, người ta không nên quá quan tâm đến bất kỳ sự lan tỏa nào xảy ra trong quá trình ứng dụng, vì điều này sẽ không ảnh hưởng đáng kể đến hiệu suất.

Tín dụng hình ảnh: Jhet Borja

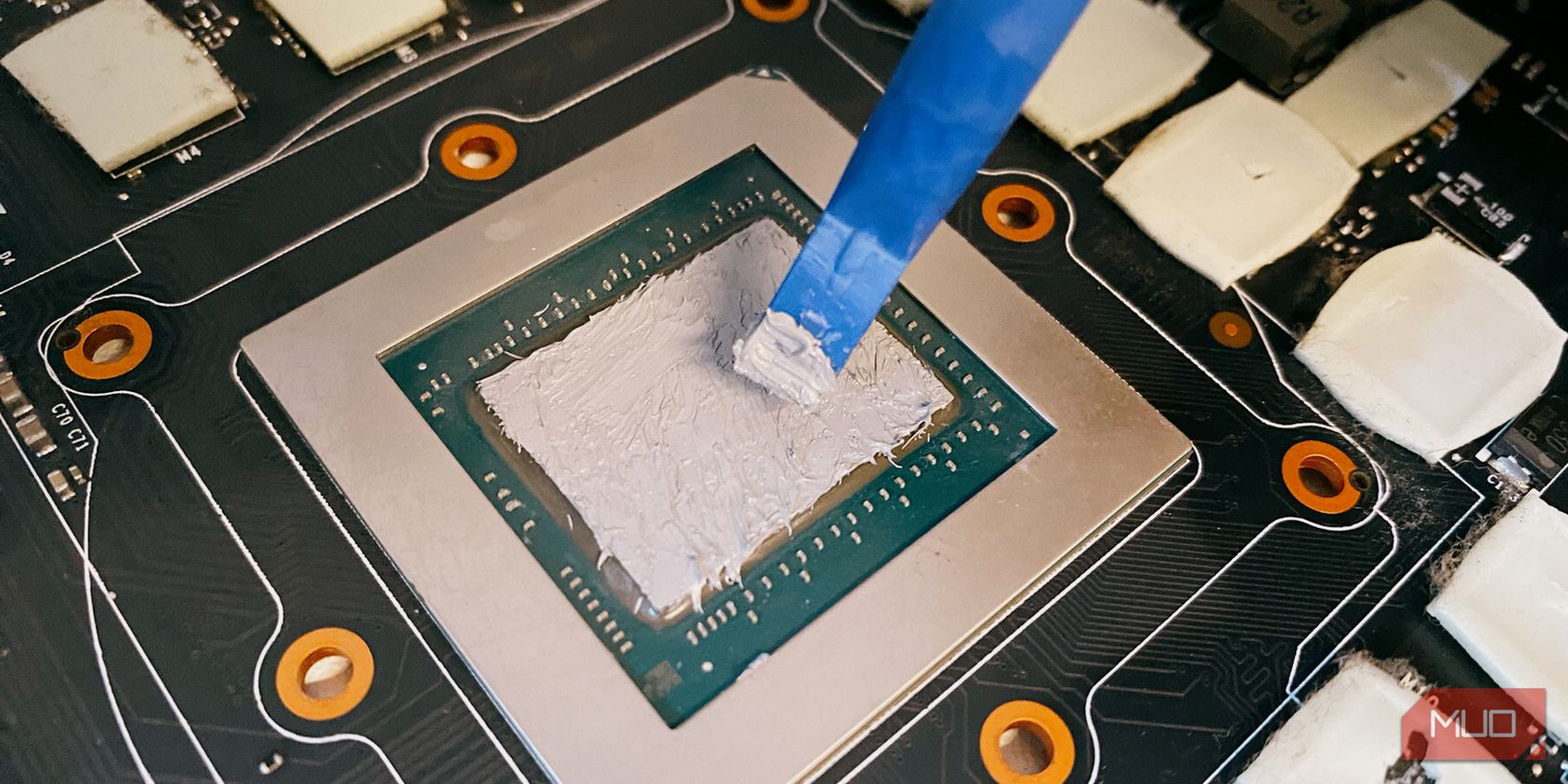

Sau đó, và trên hết, nhiệm vụ của nó là mở rộng phạm vi phủ sóng của nó đến vùng ngoại vi của GPU trong khi đảm bảo rằng các đường viền của nó nhận được lớp thích hợp và không có dấu hiệu hao mòn hoặc mỏng đi.

Bước 5: Lắp ráp lại Card đồ họa của bạn

Sau khi hoàn tất việc bôi keo tản nhiệt, quá trình lắp lại card đồ họa có thể bắt đầu.

Trong trường hợp bất kỳ miếng đệm nhiệt nào bị đặt sai vị trí hoặc bị hư hỏng, bạn nên thay thế chúng vào thời điểm này. Nếu chúng vẫn không bị hư hại, hãy tiếp tục gắn thiết bị làm mát và siết chặt các vít bung nằm ở phía sau bo mạch chủ, nằm ngay phía sau chip GPU. Sử dụng kỹ thuật thắt chặt theo kiểu chéo để có kết quả tối ưu.

trước tiên, gắn các đầu nối nguồn từ bộ làm mát CPU vào bo mạch chủ; thứ hai, gắn khung IO; thứ ba, lắp (các) tấm ốp lưng vào card đồ họa (nếu có).

Bước 6: Kiểm tra và so sánh nhiệt độ của bạn

Để đảm bảo rằng công việc của bạn đã được hoàn thành tốt và không cần phải sửa đổi thêm, điều quan trọng là phải thực hiện các bài kiểm tra.

Tương tự, việc tiến hành kiểm tra điểm chuẩn trong thời gian dài bằng công cụ giám sát nhiệt độ GPU đáng tin cậy là rất quan trọng. Trong bối cảnh này, sẽ là khôn ngoan khi xem xét kết hợp phần mềm Precision X1 của EVGA trong quá trình đánh giá. Phần mềm đặc biệt này cung cấp những hiểu biết có giá trị liên quan đến nhiệt độ hoạt động của từng bộ phận, chẳng hạn như những bộ phận nằm bên dưới miếng đệm nhiệt. Bằng cách xác định bất kỳ sai lệch tiềm ẩn nào so với các thông số hiệu suất tối ưu, người dùng có thể xác định liệu có cần các biện pháp bảo trì hoặc thay thế tiếp theo hay không.

Khi tiến hành thử nghiệm lần đầu, tôi quan sát thấy nhiệt độ GPU đạt mức cao nhất là 90 độ C, trong khi các thành phần khác vẫn ở mức vừa phải hơn. Khi kiểm tra bên trong card đồ họa, tôi phát hiện ra rằng mặc dù keo tản nhiệt của nó được phân bố đồng đều nhưng vẫn có những khu vực nó trở nên mỏng hơn và có khoảng trống trong vùng phủ sóng.

Sau khi bôi thêm keo tản nhiệt, tôi đã tiến hành thử nghiệm kéo dài 10 phút ở mức điện áp tăng nhẹ vì tôi nhận thấy có một số bất ổn ở mức 0,944V. Bất chấp điện áp tăng cao, nhiệt độ của tôi vẫn trung bình khoảng 75,7 độ C.

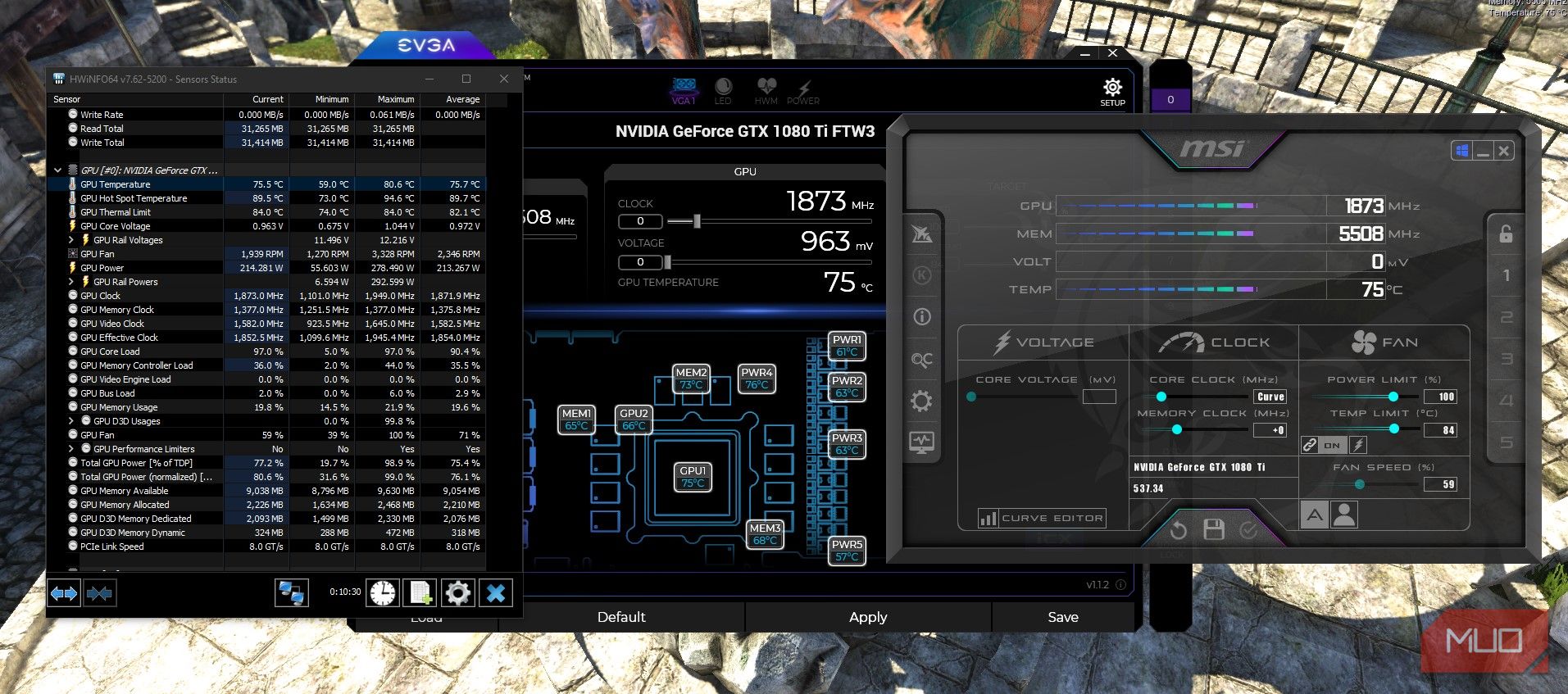

Tôi đã tìm cách xác định nhiệt độ tối thiểu có thể đạt được bằng cách sử dụng tốc độ quạt 100% thay vì dựa vào cài đặt tự động. Thật ngạc nhiên, nhiệt độ hệ thống ngừng tăng khi đạt tới 68,4°C và đạt đỉnh 69,7°C chỉ trong vòng 5 phút. Ngoài ra, người ta có thể định cấu hình đường cong quạt được cá nhân hóa để bắt đầu tăng dần đến công suất quạt tối đa khi nhiệt độ đạt khoảng 70°C. Tuy nhiên, cách tiếp cận này đòi hỏi mức độ nghe được tăng lên.

Tăng hiệu suất và kéo dài tuổi thọ card đồ họa của bạn bằng keo tản nhiệt mới

Phục hồi một card đồ họa kỳ cựu thông qua việc sửa lại là một phương tiện hiệu quả cao để nâng cao cả chức năng và tuổi thọ của nó. Bằng cách bảo trì thiết bị liên tục, card đồ họa có thể tồn tại trong một thập kỷ hoặc lâu hơn. Mục tiêu của chúng tôi khi cung cấp hướng dẫn này là cho phép người dùng đạt được mức nhiệt độ thấp hơn và khôi phục dung lượng hiệu suất bị suy giảm trong card đồ họa của họ.
