Cách tháo Xbox 360 Slim để sửa chữa và sửa đổi

Có nhiều lý do khiến bạn muốn hoàn thành việc phân tích Xbox 360. Nếu Xbox 360 của bạn liên tục trở thành nạn nhân của Red Ring of Death khét tiếng, bạn có thể bắt đầu sửa chữa hàn đơn giản bằng cách mở hộp đựng. Tuy nhiên, nó không chỉ là sửa chữa. Bạn có thể mở vỏ Xbox 360 nếu muốn thêm các tính năng mới vào bảng điều khiển đầy đủ chức năng của mình.

Thật vậy, có một số quy trình đơn giản mà người ta có thể làm theo để phổ biến bảng điều khiển Xbox 360 của mình, bất kể động cơ đằng sau hành động đó là gì.

Công cụ cần thiết để mở Xbox 360 Slim

Để bắt đầu giải quyết câu hỏi liên quan đến quy trình truy cập bảng điều khiển Xbox 360, điều kiện tiên quyết là phải mua một bộ công cụ cần thiết. Đặc biệt, người ta phải có được các công cụ sau:

⭐Một tuốc nơ vít đầu dẹt

⭐Một tuốc nơ vít Torx T10

⭐Một chiếc kẹp giấy không uốn cong

Có thể sử dụng một lựa chọn thay thế cho spudger nếu nó không có sẵn; tuy nhiên, một tuốc nơ vít đầu dẹt sẽ đủ dùng nếu không có nó.

Việc có một bộ sưu tập các hộp đựng ốc vít tiện lợi có thể khá hữu ích, đặc biệt là khi cần tháo rời và lắp ráp lại món đồ đó. Việc có thể dễ dàng xác định vị trí và truy cập từng vít riêng lẻ là điều cần thiết trong quá trình này và việc sắp xếp chúng hợp lý trước sẽ giúp tiết kiệm đáng kể thời gian và sự thất vọng sau này.

Để giảm thiểu nguy cơ phóng tĩnh điện (ESD) ảnh hưởng đến các bộ phận mỏng manh bên trong Xbox, bạn nên định kỳ chạm vào bề mặt kim loại trần bên trong bảng điều khiển. Ngoài ra, việc sử dụng dây đeo cổ tay chống tĩnh điện an toàn ESD có thể cung cấp sự bảo vệ bổ sung khỏi mọi cú sốc điện tiềm ẩn có thể gây hại cho thiết bị của bạn.

Các bước tháo Xbox 360

Sau khi có được các công cụ cần thiết, người ta sẵn sàng tháo mặt tiền của Xbox 360, điều này trái ngược với một số mẫu bảng điều khiển khác về khả năng dễ dàng tiếp cận các cơ chế nội tại của nó. Trước khi tiếp xúc với các bộ phận bên trong của hệ thống, cần phải tháo tấm mặt trước, mặt bên, phần chân đế và vỏ phía trên.

Việc tháo rời Xbox 360 S có thể được thực hiện khác với các mẫu máy khác do thiết kế vỏ của nó có sự khác biệt. Điều quan trọng là phải xác định vị trí thích hợp để tháo các giá đỡ giữ chặt vỏ của bảng điều khiển, vì nếu không làm như vậy có thể dẫn đến hư hỏng hoặc trục trặc.

Tháo nắp bên

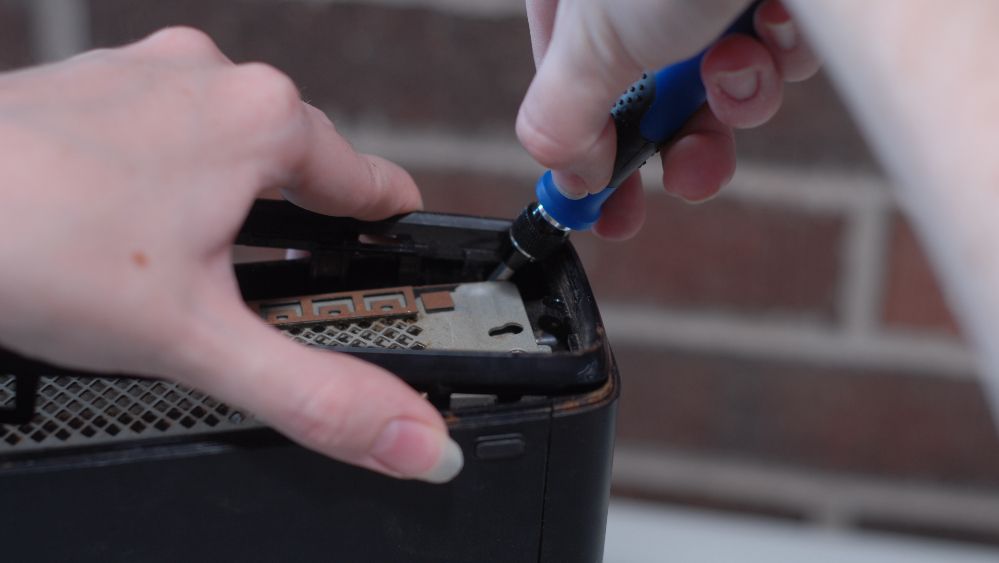

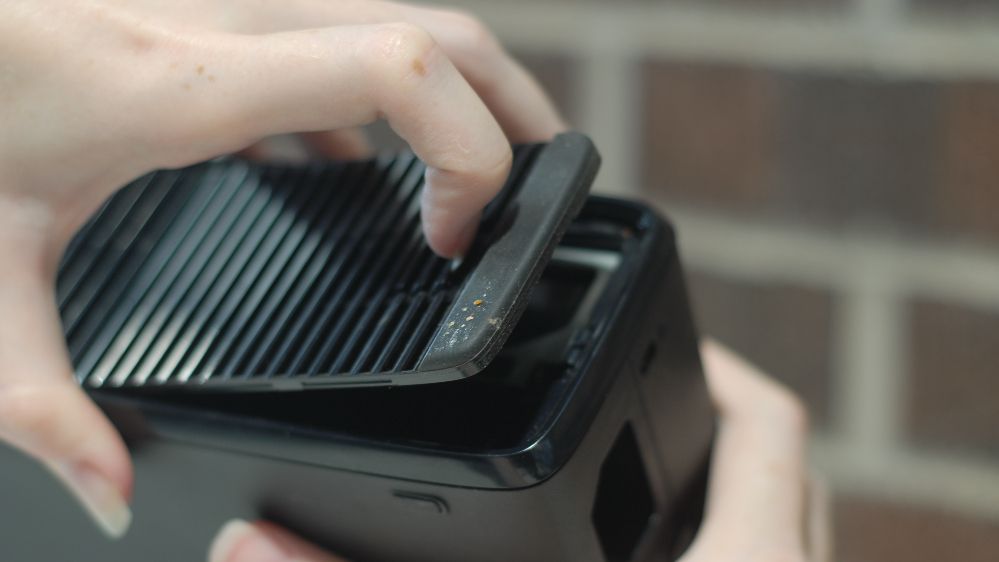

Thật vậy, việc tháo rời Xbox 360 S thể hiện một quy trình hợp lý hơn so với các mẫu trước đó. Để bắt đầu quy trình, trước tiên người ta phải tháo hai tấm bên bằng cách thao tác các chốt nằm trên các cạnh tương ứng của chúng. Sau khi thoát khỏi những ràng buộc này, người ta có thể tiến hành tách phần dưới của bảng điều khiển bằng cách trích xuất cẩn thận các kẹp để cố định bảng trên cùng vào đúng vị trí. Mặc dù thông thường có thể hoàn thành nhiệm vụ này chỉ bằng một ngón tay, nhưng có thể cần phải sử dụng một cái spudger hoặc dụng cụ tương tự nếu gặp phải bất kỳ lực cản nào trong quá trình này.

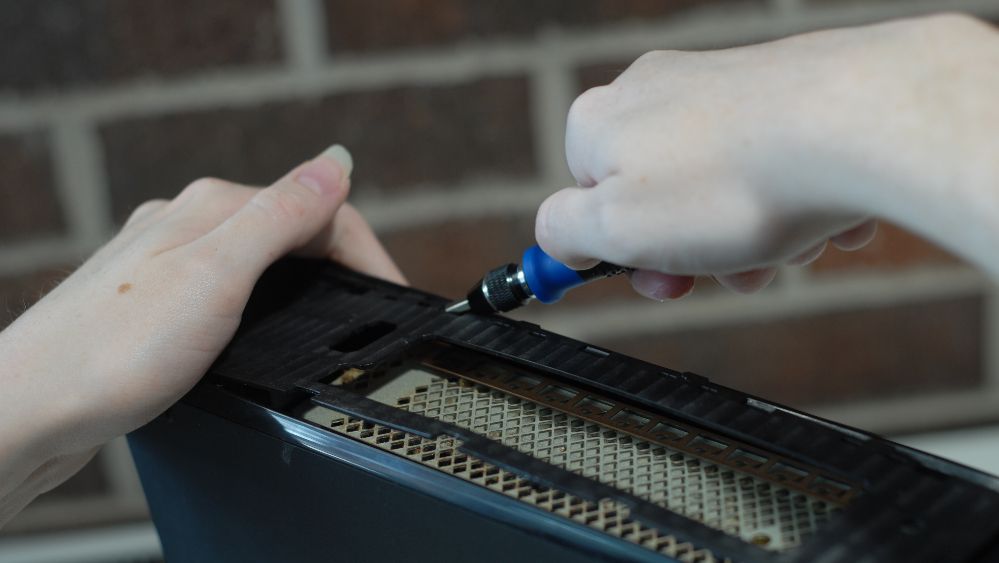

Sau khi bạn đã tháo bảng vỏ bên dưới, hãy tiến hành tháo bộ phận vỏ phía trên bằng cách cẩn thận chèn một dụng cụ tò mò chẳng hạn như dụng cụ mở hoặc tuốc nơ vít đầu dẹt dọc theo ngoại vi của thiết bị nơi nó kết nối với thân chính. Vì không có cơ chế buộc chặt nào trong khu vực này nên chỉ cần ấn nhẹ trong khi dẫn thiết bị xung quanh chu vi cho đến khi phần vỏ phía trên tách ra khỏi bảng điều khiển.

Tháo tấm mặt bên

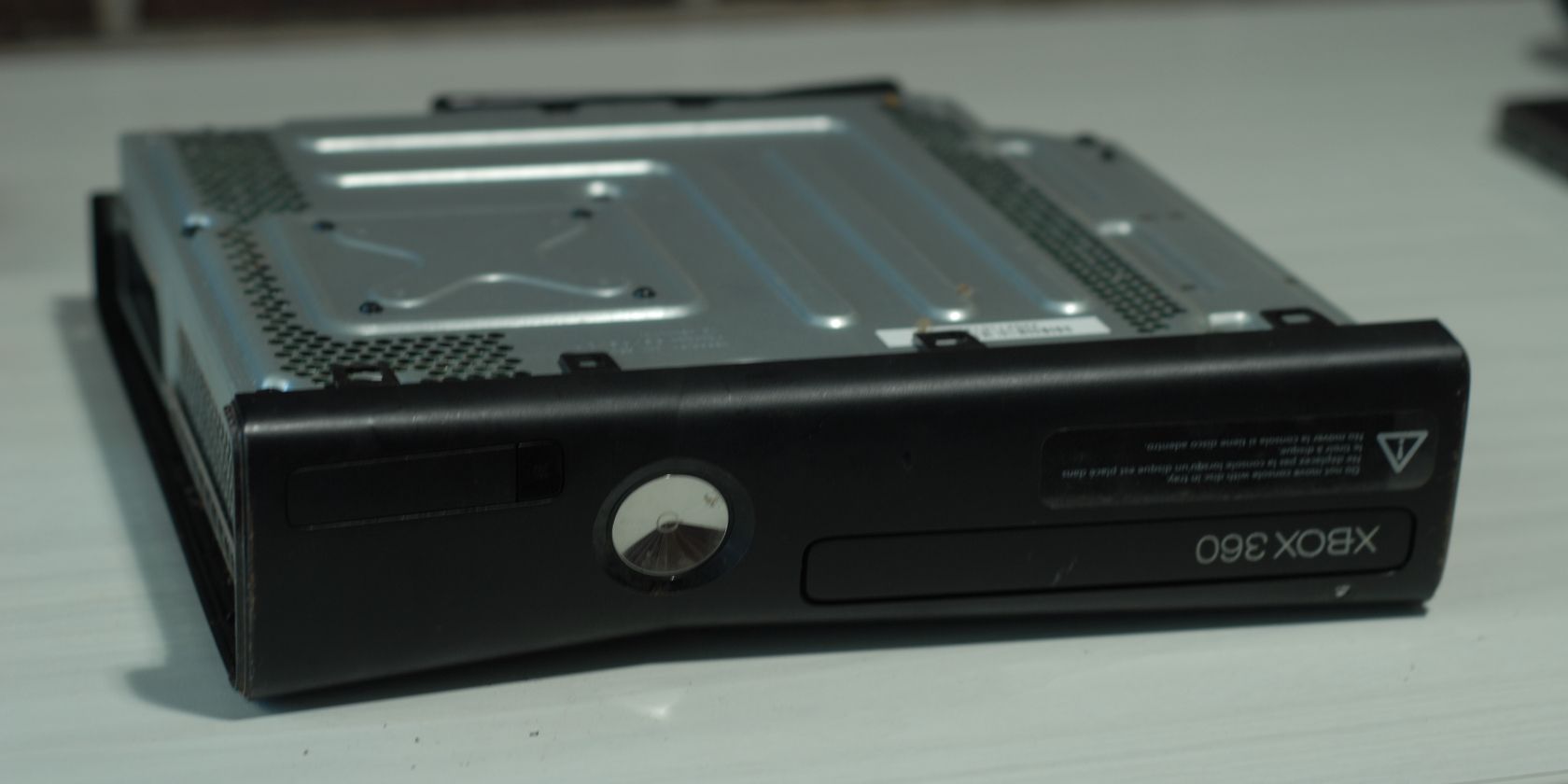

Sau khi các nắp bên đã được tháo ra khỏi cả hai mặt của Xbox 360, bạn cần phải tháo các tấm mặt bên. Đây có thể là một nhiệm vụ đầy thử thách. Để thực hiện điều này, hãy nhẹ nhàng chèn một cạnh của thanh gạt bên dưới ba lỗ nằm ở vị trí chính giữa, bên trái và bên phải ở hai bên của tấm mặt. Dần dần nâng góc của lưỡi của thanh gạt về phía trên đồng thời tạo áp lực cho đến khi các kẹp giữ tấm mặt được nhả ra.

Thật vậy, việc tháo mặt trước của thiết bị đôi khi có thể là một công việc tế nhị đòi hỏi phải xử lý cẩn thận để tránh mọi hư hỏng hoặc tổn hại. Quá trình này có thể liên quan đến việc áp dụng một số lực trong khi vẫn đảm bảo sự liên kết và ổn định phù hợp trong suốt quy trình.

Gỡ cài đặt Wi-Fi Adapter và Ổ cứng

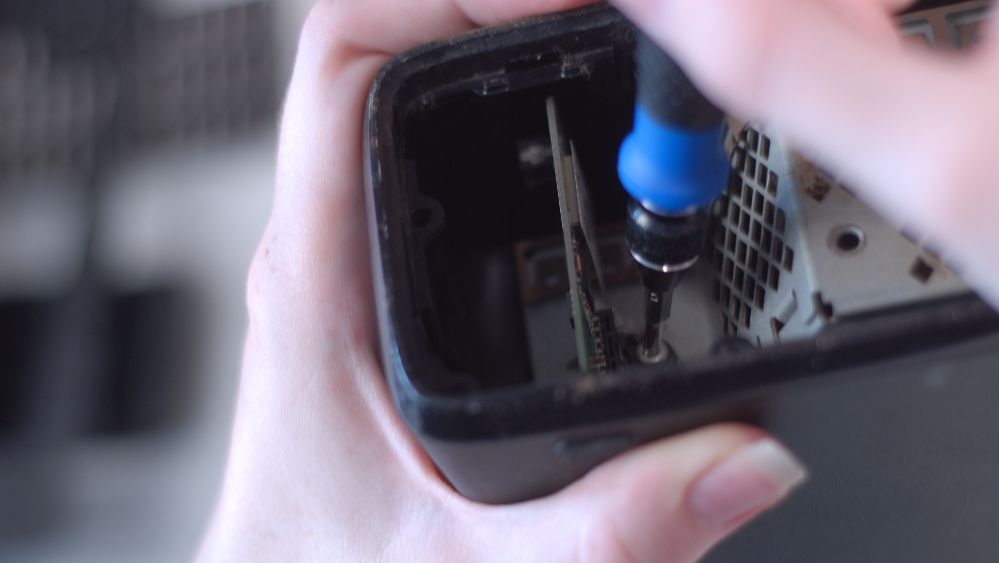

Sau khi tháo cả mặt trước và mặt sau, cũng như tháo các tấm mặt, người ta có thể tiến hành tháo mô-đun Wi-Fi và ổ đĩa cứng. Cái trước nằm bên dưới bảng trên, trong khi cái sau nằm bên dưới bảng dưới. Để tháo mô-đun Wi-Fi, hãy sử dụng tuốc nơ vít Torx T10 để tháo dây buộc. Sau đó, cẩn thận tháo thiết bị ra khỏi vị trí được chỉ định trong khung máy và rút thiết bị ra khỏi hệ thống.

Sau khi vứt bỏ card mạng không dây, tiến hành tháo thiết bị lưu trữ nội bộ của máy chơi game Xbox 360 bằng cách định vị cơ chế tháo rời dễ tiếp cận dưới dạng một phần nhô ra xúc giác nằm gần đế của thiết bị. Cẩn thận định vị hệ thống sao cho ổ đĩa cứng được định hướng thẳng đứng so với mặt phẳng nền, sau đó tác dụng một lực hướng lên dọc theo trục dọc của bộ phận nhô ra bằng cách sử dụng ngón tay của bạn hoặc một công cụ thích hợp cho đến khi các đầu nối được tháo ra khỏi ổ chứa tương ứng của chúng. Đảm bảo rằng không gian làm việc rõ ràng và vệ sinh trước khi đặt phương tiện lưu trữ và bộ điều hợp không dây lên đó để tham khảo sau này.

Tháo các khung và cạy tấm mặt sau ra

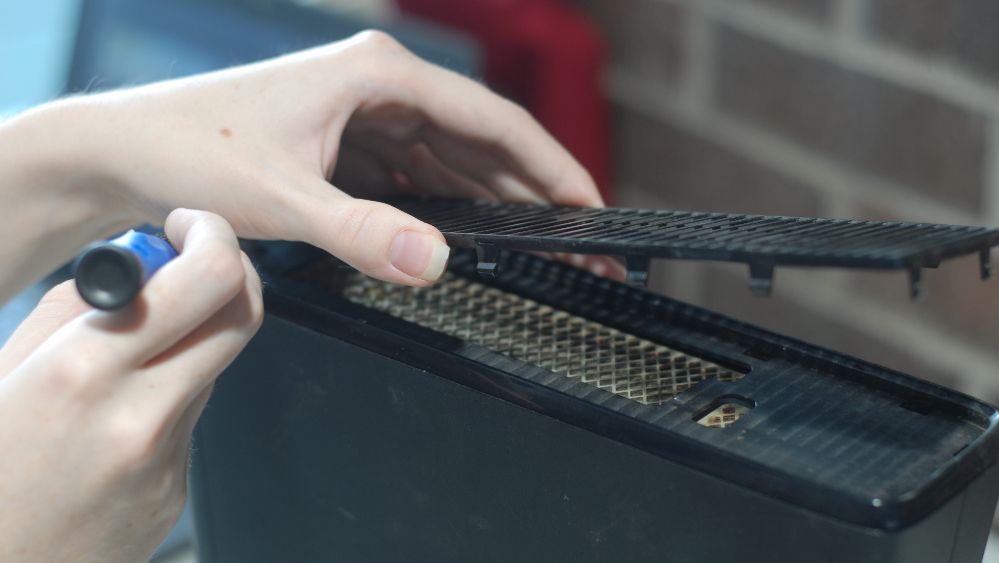

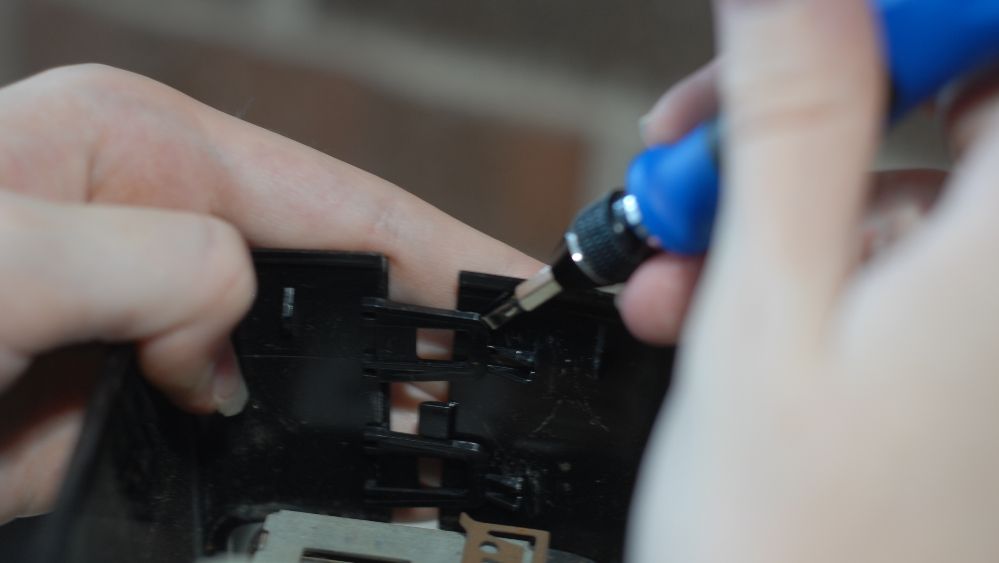

Với việc loại bỏ bộ chuyển đổi Wi-Fi và ổ cứng, quá trình truy cập vào khung bên trong của Xbox 360 Slim đã gần hoàn tất. Trước khi vào, các khung bảo vệ các tấm mặt trên và mặt dưới phải được tháo dỡ. Những khung này, tương tự như những khung được tìm thấy trên tấm mặt và nắp bên, được giữ cố định bằng các kẹp nằm bên dưới chúng. Để tháo các kẹp này, bạn nên lắp tuốc nơ vít vào phía sau chúng đồng thời nhẹ nhàng nhấc khung ra khỏi bảng điều khiển.

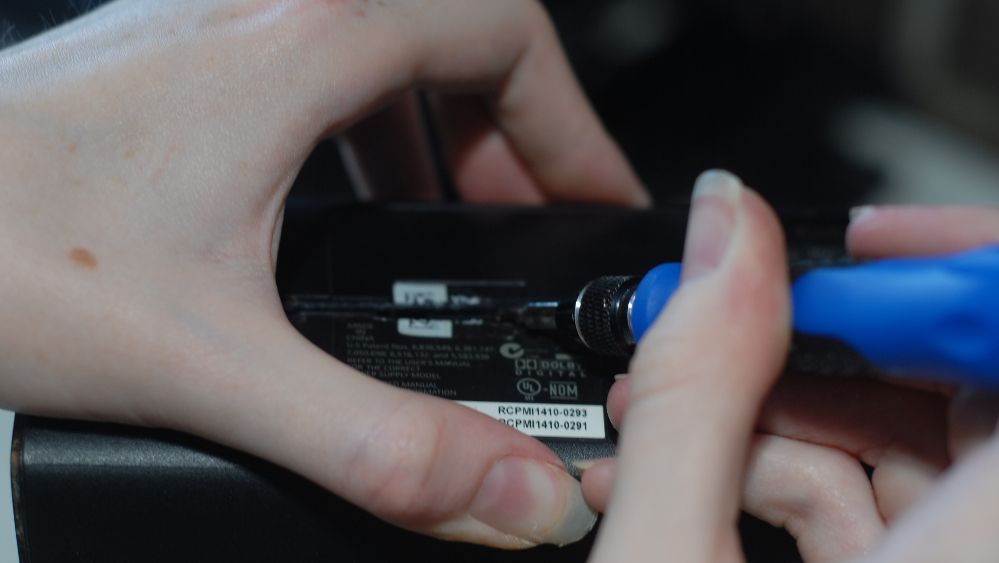

Sau khi loại bỏ cả hai vỏ, người ta có thể truy cập vào phần vỏ bên trong của Xbox 360 bằng cách sử dụng một chiếc spudger để cẩn thận mở bảng điều khiển phía sau. Bằng cách tạo áp lực lên hai móc cài giữ chặt khung phía sau, có thể tách các tấm ra và tạo đủ không gian cho lối vào. Tuy nhiên, có thể cần phải duy trì sự tách biệt giữa các bên trong khi làm việc với thiết bị. Với thao tác cẩn thận, bạn có thể trượt một công cụ như cái spudger hoặc tuốc nơ vít dọc theo đường nối của Xbox 360 cho đến khi nửa dưới của mặt sau lộ ra hoàn toàn.

Sau khi tháo ổ cứng ra khỏi bo mạch chủ, người ta phải tiến hành tháo rời bảng điều khiển Xbox 360 của mình. Để làm như vậy, hãy xác định vị trí các vít đầu Phillips ở hai bên của bảng điều khiển gần khay đĩa và tháo chúng ra. Tiếp theo, xác định vị trí tab nhựa màu đen nằm ở giữa dưới cùng của bảng điều khiển và ấn nó vào trong về phía giữa. Điều này sẽ cho phép loại bỏ bảng điều khiển phía trước. Ngoài ra, một clip được giữ bởi một clip bên trong sẽ cần phải được phát hành. Bạn có thể tìm thấy chiếc kẹp ở phía trên cùng của bảng mặt sau và sau khi được nhả ra, hai nửa của bảng mặt sau sẽ có thể được tách ra bằng tay hoặc sử dụng công cụ spudger để mở chúng ra. Tuy nhiên, do thiết kế mặt sau của Xbox 360

Sau khi bạn chọn tiếp tục quy trình, mọi bảo hành hiện có cho bảng điều khiển Xbox 360 của bạn sẽ ngay lập tức trở nên vô hiệu vì việc phá vỡ nhãn dán Microsoft Seal là điều kiện tiên quyết bắt buộc để tiếp tục.

###Tháo các vít bên trong của vỏ

Sau khi tháo bảng đế, người ta phải quan sát khung kim loại của Xbox Six. Sáu ốc vít giữ chặt phần vỏ phía trên, bao gồm hai vít nằm ở hai đầu và hai vít nằm trong rãnh lõm trung tâm. Sử dụng tuốc nơ vít T12, cẩn thận tháo các ốc vít này và giữ chúng trong hộp đựng có trật tự. Điều quan trọng là phải đảm bảo tháo vít đúng cách, như minh họa trước đây. Chiều dài của mỗi vít đo 2,5 inch. Việc không loại bỏ các vít nói trên sẽ cản trở việc tháo vỏ trên khỏi Xbox 360.

Trong trường hợp một hoặc nhiều ốc vít bảo vệ hệ thống Xbox 360 của bạn bị tuột do sử dụng trong thời gian dài hoặc các yếu tố khác, có thể cần phải sử dụng một phương pháp khác để tháo chúng để tiếp tục thực hiện mọi sửa chữa hoặc nâng cấp tiếp theo.

Kéo bảng mặt trước ra

Cuối cùng, việc tháo dỡ bảng điều khiển phía trước được thực hiện bằng cách tháo các kẹp ở cả hai bên, đặt bảng điều khiển ở vị trí mà bảng điều khiển phía dưới hướng lên trên, tạo áp lực bằng một thanh đẩy vào kẹp phía sau và lật thiết bị một lần nữa để lấy bảng điều khiển ra. clip bên dưới bảng điều khiển bên trên.

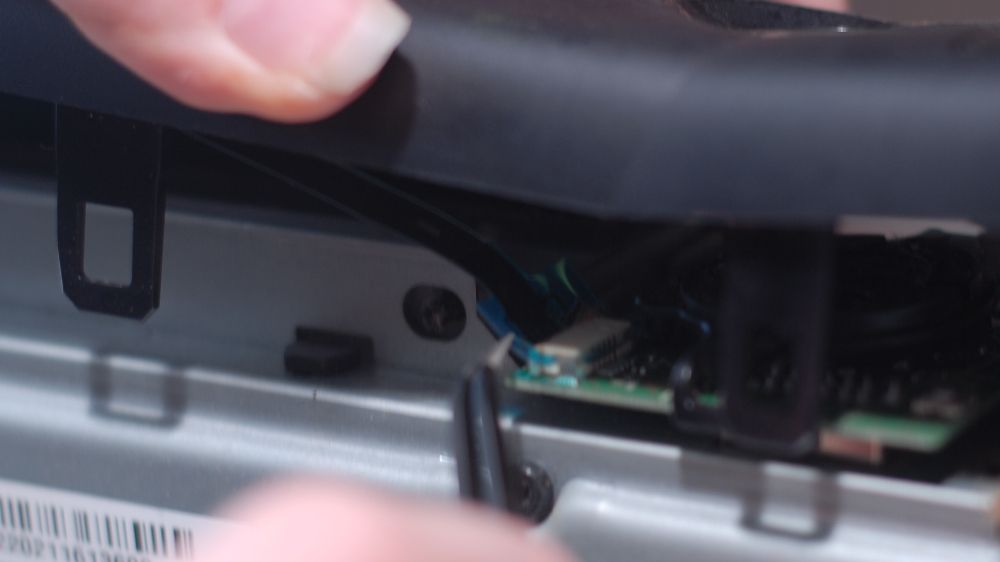

Vui lòng cẩn thận tháo mặt trước của Xbox 360 đồng thời đảm bảo không ngắt kết nối hoàn toàn cáp kết nối. Cáp này đóng một vai trò quan trọng trong việc duy trì chức năng thích hợp. Sau khi bảng điều khiển đã được tháo ra một phần, hãy sử dụng nhíp hoặc nhíp nhẹ để nhả đầu nối màn hình.

Thận trọng khi truy cập các thành phần bên trong

Khi bạn điều hướng trong bảng điều khiển Xbox 360, điều quan trọng là phải thận trọng để tránh mọi tác hại tiềm ẩn có thể xảy ra do những lỗi vô ý. Việc không nối đất đúng cách trước khi xử lý phần cứng có thể dẫn đến hư hỏng không thể phục hồi đối với nhiều thành phần khác nhau như ổ đĩa DVD, bo mạch RF hoặc thậm chí cả bo mạch chủ. Với tư cách là người dùng, người ta có quyền truy cập trực tiếp vào những khu vực nhạy cảm này, điều này khiến họ dễ bị ảnh hưởng bởi những hành động bất cẩn.

Để giảm thiểu nguy cơ hư hỏng do phóng tĩnh điện (ESD) khi làm việc trên bảng điều khiển Xbox 360, bạn nên thực hiện một số biện pháp phòng ngừa nhất định. Cụ thể, trước khi bắt đầu công việc, hãy đảm bảo rằng bạn tiếp xúc với vật liệu dẫn điện, chẳng hạn như bề mặt kim loại không sơn nằm trong khung bên trong của thiết bị. Bước này sẽ giúp bạn vững vàng và bảo vệ khỏi ESD tiềm ẩn. Ngoài ra, tránh mặc quần áo làm từ chất liệu dễ tạo ra tĩnh điện, bao gồm nhưng không giới hạn ở len, lông thú, bông hoặc lụa. Nếu có thể, hãy sử dụng bất kỳ thiết bị ESD thích hợp nào sẵn có, chẳng hạn như dây đeo cổ tay chống tĩnh điện hoặc tấm lót bàn, trong quá trình làm việc của bạn để giảm thiểu hơn nữa khả năng xảy ra ESD

Không còn nghi ngờ gì nữa, việc điều tra tỉ mỉ về kế hoạch sửa chữa hoặc thay đổi là rất quan trọng. Cần lưu ý rằng một số giải pháp được sử dụng rộng rãi, chẳng hạn như cái gọi là “thủ thuật khăn Xbox 360”, có tính chất cơ bản và gây ra rủi ro đáng kể về việc gây cháy. Mặc dù các phương pháp này có thể không đơn giản như các phương pháp phổ biến nhưng chúng có thể mang lại kết quả đặc biệt.

Tháo rời Xbox 360 của bạn một cách dễ dàng

Mặc dù quy trình tháo rời Xbox 360 thoạt nhìn có vẻ khó khăn nhưng trên thực tế đây là một nhiệm vụ tương đối đơn giản. Phần lớn quá trình tháo rời đòi hỏi phải loại bỏ một số tấm nhằm bảo vệ hoạt động bên trong của thiết bị. Với quyền truy cập vào bo mạch chủ và các bộ phận liên quan, người ta có thể thực hiện hầu như mọi sửa chữa hoặc sửa đổi cần thiết với nỗ lực và sự bất tiện tối thiểu.
