Cách sử dụng Raspberry Pi làm màn hình trạng thái PC

Cho dù bạn là game thủ, chuyên gia CNTT hay chỉ đơn giản là người sử dụng máy tính để thực hiện các công việc hàng ngày thì việc theo dõi trạng thái của PC có thể giúp bạn xác định các sự cố tiềm ẩn và đảm bảo hiệu suất tối ưu. Với sự trợ giúp của Raspberry Pi (máy tính bảng đơn nhỏ) và MoBro (phần mềm giám sát PC đa năng), bạn có thể xây dựng một trong những thiết bị hiệu quả và giá cả phải chăng nhất để theo dõi số liệu thống kê về PC của mình.

Chúng tôi sẽ trình bày cho bạn quy trình định cấu hình và cá nhân hóa hệ thống giám sát máy tính Raspberry Pi, hệ thống này có thể được cài đặt phía sau tấm acrylic hoặc kính trong PC hoặc tại một địa điểm từ xa trong nơi ở hoặc nơi làm việc của bạn.

Tại sao nên xây dựng Trình giám sát trạng thái PC DIY bằng Raspberry Pi?

Việc tạo một tiện ích giám sát hệ thống máy tính tự làm bằng Raspberry Pi mang lại nhiều lợi ích, bao gồm hiệu suất nâng cao và khả năng tùy chỉnh.

Phần mềm này cho phép giám sát các thông số hoạt động của máy tính cá nhân trong các tình huống có nhu cầu cao như các tác vụ tính toán và chơi game cường độ cao, bao gồm việc sử dụng bộ xử lý trung tâm, chỉ số nhiệt độ, tốc độ quạt làm mát và lưu lượng mạng.

⭐Giúp xác định mọi trở ngại hoặc vấn đề.

⭐Ngăn ngừa quá nhiệt.

⭐Tối ưu hóa hiệu suất của PC.

Người nhận có khả năng phản hồi kịp thời các cảnh báo và thông báo, thực hiện các biện pháp cần thiết khi được yêu cầu.

⭐Giảm mức tiêu thụ điện năng.

Phần mềm cung cấp nhiều cơ hội để cá nhân hóa cấu hình, cho phép người dùng điều chỉnh công cụ giám sát hệ thống của họ để phù hợp với sở thích và thông số kỹ thuật cá nhân của họ.

Những thứ bạn sẽ cần

Để sử dụng Raspberry Pi làm thiết bị giám sát hệ thống máy tính, bạn sẽ cần có một số thành phần. Chúng bao gồm thẻ nhớ microSD có dung lượng lưu trữ phù hợp, bàn phím, chuột hoặc màn hình cảm ứng, nguồn điện, cáp HDMI để xuất video, cáp Ethernet để kết nối mạng, ổ flash USB để cài đặt phần mềm và bất kỳ thiết bị ngoại vi bổ sung nào cần thiết cho các ứng dụng cụ thể.

Sử dụng Raspberry Pi 3, 4 hoặc Zero là một tùy chọn cho ứng dụng này.

Màn hình LCD được đề xuất cho dự án là màn hình Raspberry Pi chính thức hoặc tùy chọn thay thế hỗ trợ đầu vào HDMI và có kích thước tối thiểu 5 inch, chẳng hạn như mẫu 7 inch do DFRobot cung cấp.

Cần có thẻ nhớ microSD loại 10 có dung lượng ít nhất 8 gigabyte cho thiết bị này.

⭐Nguồn điện

Cần có cáp giao diện đa phương tiện (HDMI) độ phân giải cao để kết nối thiết bị, cùng với bộ chuyển đổi HDMI mini/micro nếu bạn đang sử dụng mẫu Raspberry Pi 4 hoặc Zero 2 W.

Cần có hệ thống máy tính, chẳng hạn như máy tính cá nhân (PC) hoặc máy tính xách tay, được trang bị đầu đọc thẻ Kỹ thuật số an toàn (SD) tích hợp để thiết bị này hoạt động bình thường.

Kết nối không dây được cung cấp, có thể được thiết lập thông qua cáp mạng, được biểu thị bằng biểu tượng ba vòng tròn được kết nối với nhau thường được gọi là “Wi-Fi.

Bằng cách sử dụng các yếu tố này, bạn có thể xây dựng giao diện màn hình cảm ứng để điều khiển máy in ba chiều của mình cũng như bảng điều khiển trò chơi điện tử cổ điển có thể di chuyển được.

Cài đặt MoBro trên PC hoặc Laptop Windows

Để sử dụng hệ điều hành trên Raspberry Pi, ban đầu cần phải định cấu hình và thiết lập chức năng của MoBro trên máy tính cá nhân của bạn. Quá trình này sẽ cho phép biến Raspberry Pi thành một thiết bị có khả năng giám sát hiệu suất của PC. Để hoàn thành nhiệm vụ này, vui lòng làm theo các hướng dẫn được cung cấp theo trình tự.

⭐ Truy cập trang web ModBros và tải xuống phần mềm MoBro cho Windows và hình ảnh hệ điều hành cho Raspberry Pi.

Khi bạn đã hoàn tất quá trình tải xuống ứng dụng máy tính để bàn trên hệ điều hành Windows, chỉ cần cài đặt nó theo cách tương tự như cách bạn thực hiện với bất kỳ phần mềm nào khác.

⭐ Sau khi cài đặt, khởi chạy MoBro. Nó sẽ hiển thị cho bạn màn hình sau với số liệu thống kê hệ thống.

Vui lòng nhấp vào tab “Thiết bị được kết nối” nằm trong cài đặt thiết bị của bạn và duy trì lựa chọn của nó để tiếp tục.

Cài đặt MoBro trên Raspberry Pi

Để bắt đầu, hãy lấy image MoBro OS cho Raspberry Pi bằng cách tải xuống từ một nguồn thích hợp. Sau khi tải xuống, hãy sử dụng chương trình như 7zip để trích xuất nội dung của tệp. Tiếp theo, hãy cẩn thận làm theo hướng dẫn được cung cấp để chuyển các tệp đã giải nén vào thẻ nhớ microSD. Quá trình này sẽ bao gồm việc định dạng thẻ nếu cần, sao chép các tệp cần thiết và xác minh rằng quá trình cài đặt đã thành công.

Vui lòng kết nối thẻ nhớ microSD với máy tính hoặc máy tính xách tay của bạn bằng đầu đọc thẻ thích hợp để tạo điều kiện thuận lợi cho việc truyền dữ liệu và khả năng truy cập giữa hai thiết bị.

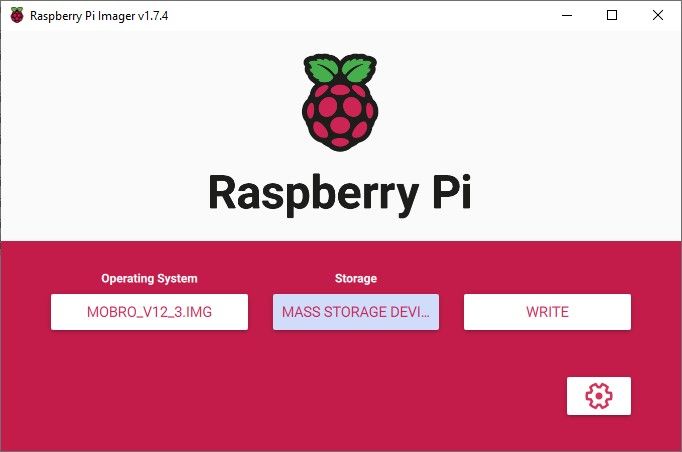

⭐ Tải xuống, cài đặt và khởi chạy công cụ Raspberry Pi Imager.

Vui lòng khởi chạy ứng dụng bằng cách nhấp vào nút khởi chạy được chỉ định. Tiếp theo, bạn sẽ được nhắc chọn hệ điều hành của mình từ danh sách các tùy chọn có sẵn. Sau khi hoàn tất, hãy điều hướng đến vị trí lưu tệp hình ảnh MoBro và chọn nó để sử dụng trong quá trình này.

Vui lòng nhấp vào “Chọn bộ nhớ” để chọn thẻ nhớ microSD được kết nối của bạn.

⭐ Nhấp vào Viết.

Vui lòng cho phép thao tác ghi hoàn tất trước khi tháo thẻ nhớ microSD khỏi hệ thống và chuyển thẻ sang Raspberry Pi của bạn.

Thiết lập MoBro trên Raspberry Pi

Khi thẻ nhớ microSD đã được lắp vào Raspberry Pi, hãy tiến hành kết nối nguồn điện và kích hoạt thiết bị. Nếu có sẵn cáp mạng, nó cũng có thể được kết nối vào lúc này. Đối với kết nối không dây, bạn nên sử dụng Wi-Fi thay vì cáp vật lý.

Khi khởi động lần đầu, màn hình hoạt hình mang logo MoBro sẽ hiển thị nhanh trên màn hình. Thiết bị này dự kiến ​​sẽ trải qua một thời gian khởi động ngắn trước khi đi vào hoạt động đầy đủ.

Khi khởi động, MoBro thiết lập kết nối mạng không dây bằng cách chỉ định điểm truy cập có nhãn “MoBro\_Configuration.

Vui lòng truy cập mạng của chúng tôi bằng cách kết nối điện thoại thông minh hoặc máy tính cá nhân của bạn với mạng đó và sau đó điều hướng đến URL được chỉ định-http://192.168.4.1 -trong phiên duyệt web trên thiết bị của bạn thiết bị. Khi làm như vậy, bạn sẽ được chuyển đến trang cấu hình để có thêm các tùy chọn tùy chỉnh.

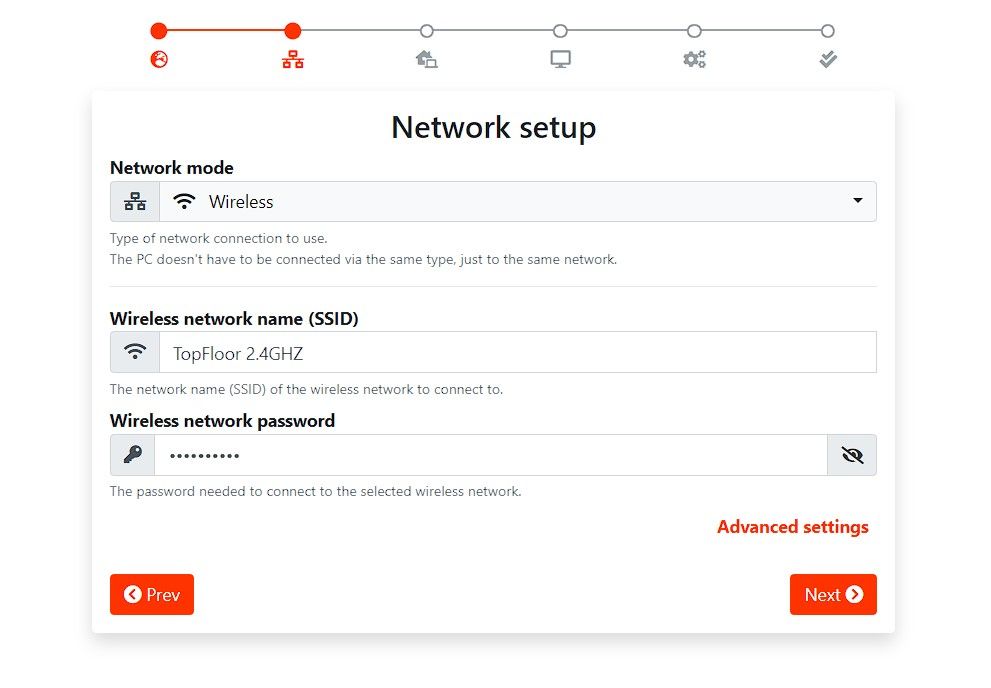

⭐ Làm theo trình hướng dẫn cấu hình để thiết lập vị trí, mạng không dây (SSID và mật khẩu Wi-Fi), múi giờ, tên mạng, v.v.

⭐ Trong cửa sổ Thiết lập màn hình, chọn màn hình thích hợp từ danh sách. Nếu bạn định sử dụng cùng màn hình với chúng tôi, hãy chọn WaveShare > LCD7-1024x600-show. Bạn cũng có thể xoay hướng hiển thị. Đối với màn hình Raspberry Pi chính thức, hãy chọn mặc định (đầu tiên trong danh sách). Nhấp vào Tiếp theo > Tiếp theo.

Vui lòng xác nhận rằng bạn đã xem xét và xác minh cài đặt cấu hình, sau đó áp dụng chúng bằng cách nhấp vào “Áp dụng.

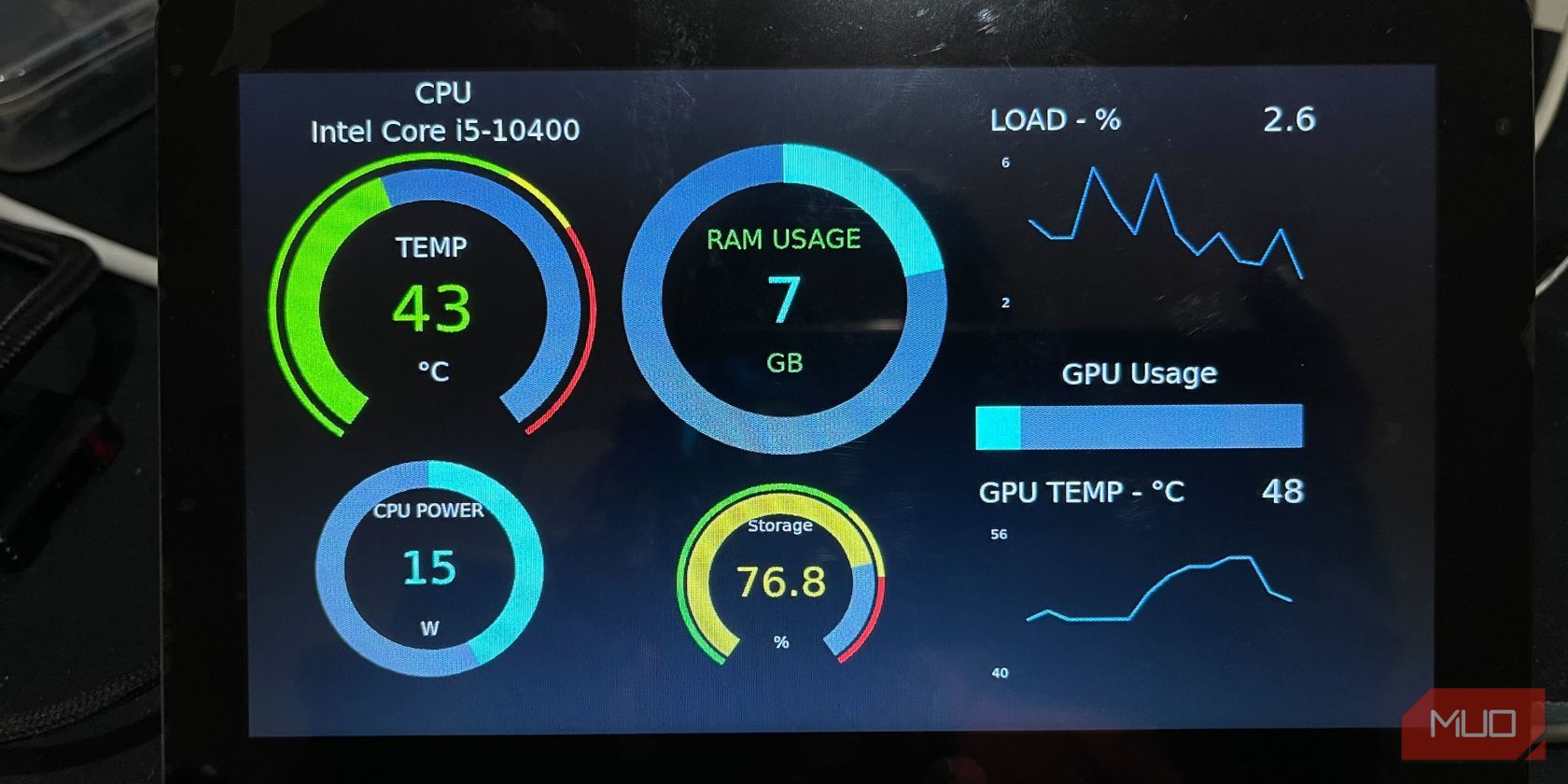

Raspberry Pi được lập trình để bắt đầu kết nối Wi-Fi khi khởi động lại, điều này cho phép nó tìm kiếm máy tính chạy MoBro. Do cài đặt MoBro trước đó của chúng tôi trên máy tính được chỉ định hiện đang hoạt động, Raspberry Pi sẽ phát hiện sự hiện diện của nó và truy xuất dữ liệu liên quan để hiển thị trên màn hình.

Tùy chỉnh màn hình thống kê giám sát PC MoBro

Vui lòng quay lại máy tính của bạn và điều hướng đến tab “Thiết bị được kết nối” trong bảng điều khiển Mobro. Từ đó, bạn có thể điều chỉnh màn hình của bảng điều khiển bằng cách kết hợp nhiều loại dữ liệu cảm biến khác nhau.

⭐ Từ trình đơn thả xuống Chủ đề, chọn dubbadhar rồi nhấp vào Định cấu hình. Thao tác này sẽ mở ra bảng điều khiển Trình cấu hình chủ đề bật lên.

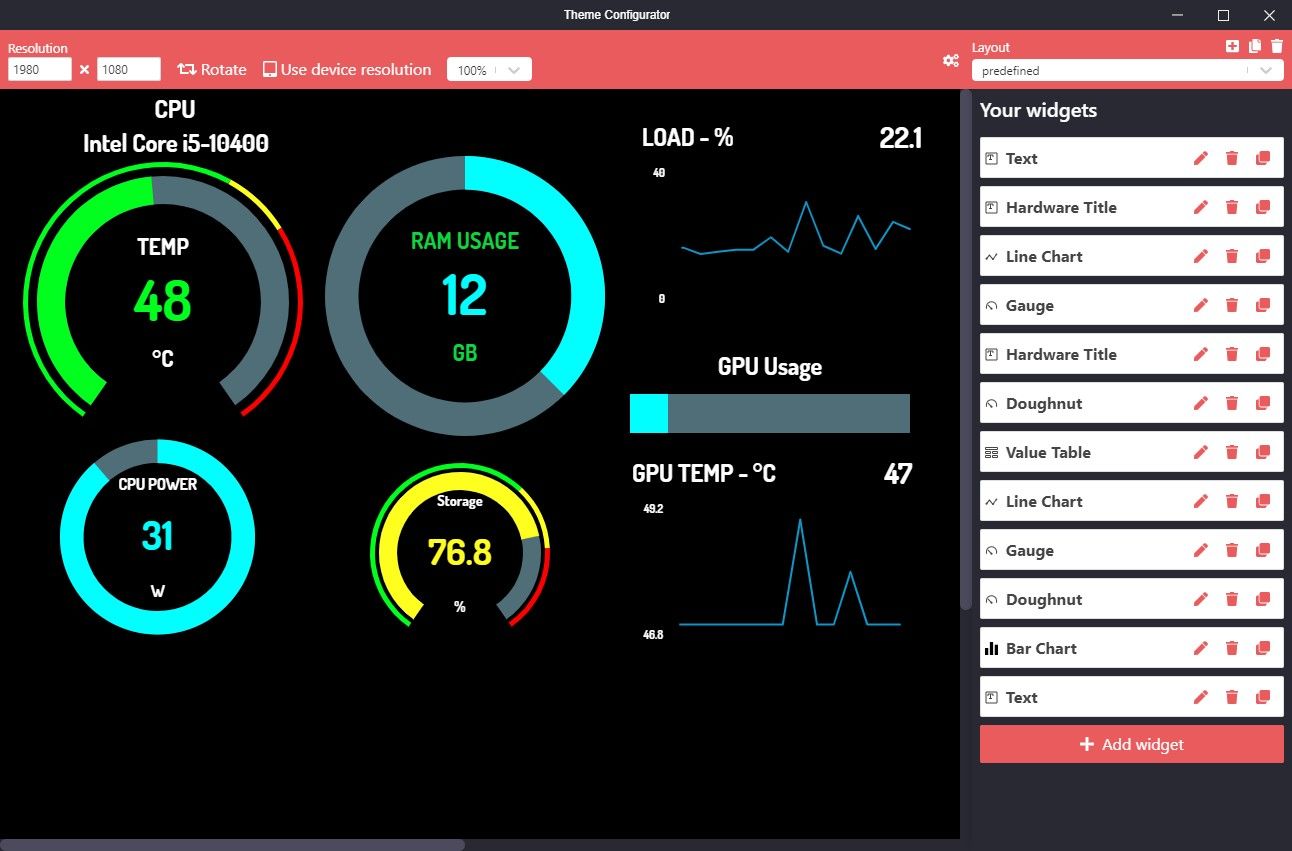

⭐ Tại đây, bạn có thể nhấp vào \+Thêm Widget để chọn loại tiện ích. Nó sẽ hiển thị danh sách các vật dụng.

Vui lòng nhấp vào biểu tượng chỉnh sửa nằm bên cạnh tiện ích để truy cập vào giao diện của trình chỉnh sửa.

⭐ Tại đây, bạn có thể xác định chiều rộng và chiều cao của thước đo/biểu đồ/thanh cảm biến, gắn nhãn cho nó và chọn cảm biến từ Kênh (chọn nguồn).

⭐Lưu các thay đổi.

Người ta cũng có thể chọn nhấp và duy trì áp lực lên biểu tượng cảm giác hoặc tiện ích, điều này cho phép khả năng di chuyển và định vị nó theo ý mình trong bất kỳ khu vực mong muốn nào. Mọi sửa đổi được thực hiện trong quá trình này sẽ được hiển thị ngay lập tức trên màn hình của thiết bị Raspberry Pi.

Theo mặc định, OpenHardwareMonitor và LibreHardwareMonitor cung cấp một số lựa chọn hạn chế về dữ liệu cảm biến. Để truy cập các thông số đọc cảm biến bổ sung, bạn nên cài đặt HWInfo hoặc AIDA64. Cả hai ứng dụng này đều tương thích với MoBro và sẽ cho phép hiển thị nhiều thông tin cảm biến hơn.

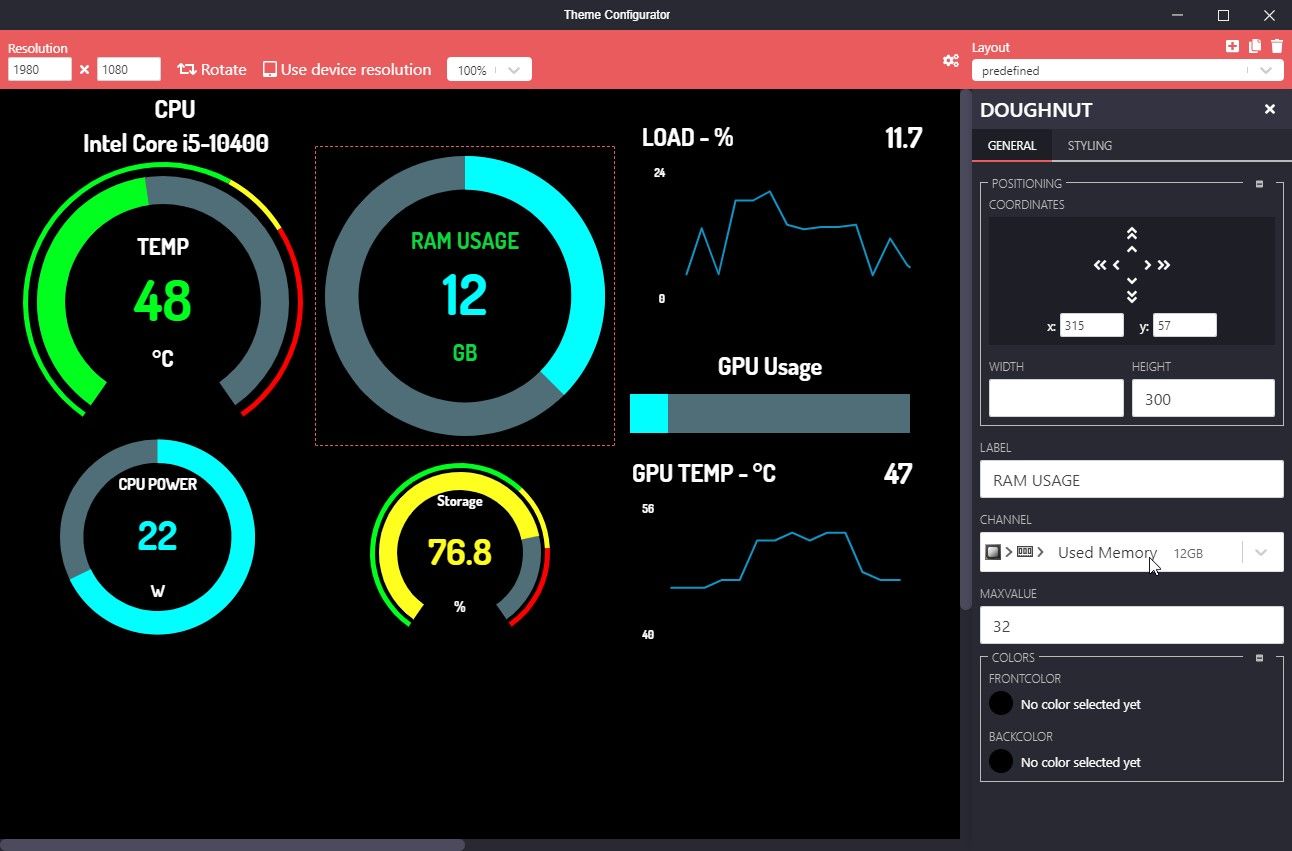

Ngoài ra, bạn có tùy chọn cải thiện giao diện của cảm biến và điều chỉnh chúng theo sở thích cụ thể của mình bằng cách triển khai các thông báo tùy chỉnh. Các tính năng như vậy có thể bao gồm khả năng cá nhân hóa cách trình bày trực quan của thiết bị cũng như định cấu hình cài đặt thông báo riêng cho từng cảm biến.

⭐Chọn phông chữ, kích thước, màu sắc, v.v.

Sửa đổi độ phân giải màn hình bằng cách điều chỉnh giá trị theo cả tỷ lệ phần trăm và đơn vị pixel là một tùy chọn khả thi cho những người dùng đang tìm cách thay đổi cách trình bày trực quan của thiết bị của họ.

Ứng dụng cho phép sửa đổi động hướng màn hình, trình bày nội dung theo bố cục dọc (dọc) hoặc sắp xếp theo chiều ngang (ngang).

⭐Chọn các chủ đề khác và tùy chỉnh chúng.

⭐ Bạn cũng có thể tải xuống các chủ đề tùy chỉnh được thiết kế và phát triển bởi những người cùng đam mê và người dùng MoBro, chẳng hạn như Astern.

Màn hình hệ thống Raspberry Pi cho PC

Bằng cách chuyển đổi Raspberry Pi của bạn thành hệ thống giám sát không dây cho máy tính Windows, người ta có thể phát triển một giải pháp phù hợp và thân thiện với ngân sách để giám sát hoạt động của máy tính cá nhân. Thiết bị này cho phép người dùng xem xét kỹ lưỡng các hoạt động thiết yếu và tương tác mạng trong thời gian thực, đảm bảo hiệu quả tối đa và giải quyết trước mọi vấn đề phức tạp mới phát sinh.

Một ứng dụng thay thế của Raspberry Pi nằm ở khả năng chuyển đổi Máy ảo dựa trên hạt nhân (KVM), cho phép người dùng điều khiển và giám sát từ xa nhiều thiết bị được kết nối trong mạng của họ.
