Cách sử dụng ampe kìm kỹ thuật số để đo điện

Dụng cụ đo điện là phụ kiện thiết yếu được sử dụng để đánh giá hiệu suất của mạch điện hoặc để khắc phục sự cố trong trường hợp có sự cố. Trong số các công cụ đo lường, công cụ cơ bản hoặc phổ biến nhất là đồng hồ vạn năng kỹ thuật số hoặc đồng hồ kẹp. Đồng hồ kẹp khá giống với đồng hồ vạn năng về chức năng nhưng được ưa chuộng hơn trong một số trường hợp nhất định. Chúng tôi sẽ giải thích cách sử dụng đồng hồ kẹp và những ưu điểm của nó khi thực hiện các phép đo nhất định.

Làm quen với ampe kìm kỹ thuật số

Để làm việc an toàn với hệ thống điện hoặc điện tử, người ta phải có kiến ​​thức toàn diện về các nguyên tắc an toàn liên quan đến việc sử dụng các thiết bị hoặc dụng cụ điện. Điều này bao gồm việc nhận thức được các hạn chế về chức năng của thiết bị được đề cập và thực hiện các biện pháp thích hợp để bảo vệ bản thân trước các mối nguy hiểm tiềm ẩn có thể phát sinh trong quá trình vận hành thiết bị.

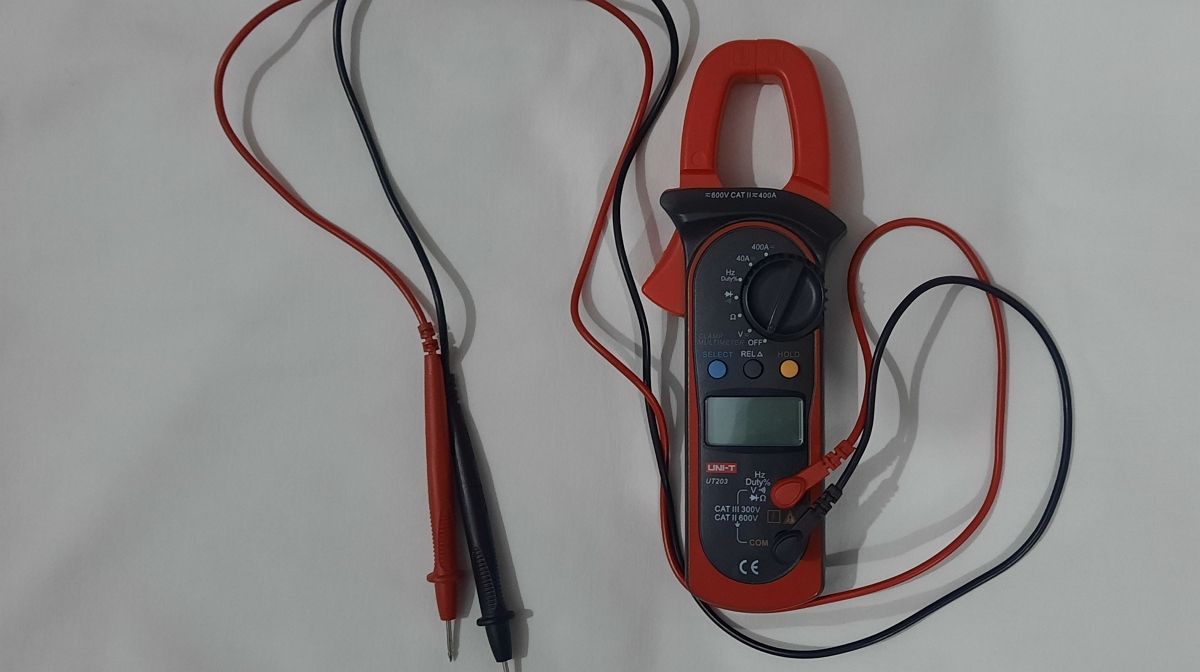

Khi mở đồng hồ kẹp kỹ thuật số, người ta có thể quan sát thiết kế hàm có bản lề của nó kết hợp với hai đầu dò kiểm tra-thường bao gồm một đầu dò màu đỏ và một màu đen. Để bắt đầu vận hành, hãy cắm đầu dò màu đỏ vào cực giắc dương được chỉ định được biểu thị bằng các ký hiệu đo có liên quan như V, Ω, Hz hoặc Chu kỳ hoạt động; Ngoài ra, ký hiệu đi-ốt có thể được sử dụng cho mục đích nhận dạng. Tương tự, cắm đầu dò màu đen vào đầu giắc cắm chung (COM) để kết nối liền mạch giữa đồng hồ kẹp kỹ thuật số và thiết bị được kiểm tra.

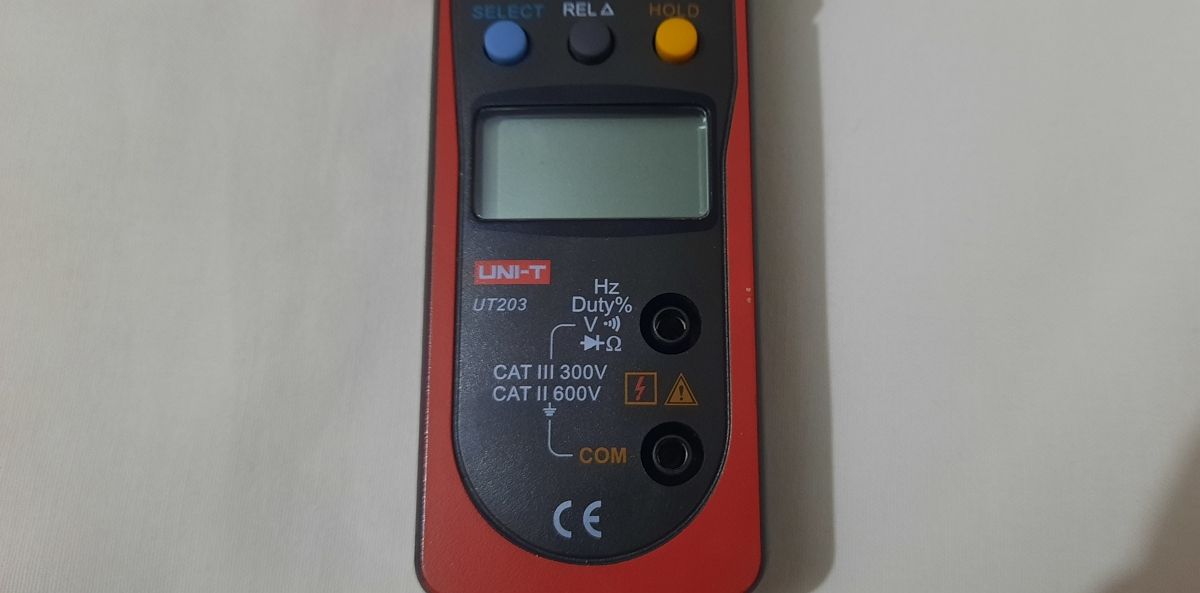

Đồng hồ kẹp thường có các bộ điều khiển hoặc chỉ báo cho phép lựa chọn chế độ đo điện cụ thể. Thông tin liên quan đến phân loại hoạt động của thiết bị, chẳng hạn như CAT I hoặc CAT II, ​​có thể được tìm thấy trong tài liệu sản phẩm của nhà sản xuất cùng với thông tin chi tiết về mục đích sử dụng và các giới hạn của thiết bị.

Đồng hồ kẹp kỹ thuật số đo điện trở như thế nào

Đồng hồ kẹp kỹ thuật số hoạt động bằng cách cung cấp dòng điện ổn định qua điện trở đang được kiểm tra, sau đó đo điện áp tiếp theo và sử dụng cả hai giá trị kết hợp với Định luật Ohm để xác định điện trở của bộ phận.

Để đo điện trở bằng ampe kìm, trước tiên người ta phải cài đặt thiết bị thực hiện việc này bằng cách điều chỉnh núm chọn thành biểu tượng đại diện cho ohm, ký hiệu là “Ω”. Tiếp theo, chọn một điện trở hướng trục và đặt các đầu dò của ampe kìm dọc theo hai đầu của linh kiện. Sau khi kích hoạt, ampe kìm kỹ thuật số sẽ hiển thị giá trị điện trở được tính toán trên màn hình tinh thể lỏng. Giá trị này cũng có thể được xác nhận thông qua việc sử dụng hệ thống nhận dạng mã màu của điện trở.

Cần lưu ý rằng phép đo thực tế của điện trở trong mạch có thể thay đổi do các yếu tố như điện trở hiệu dụng của nó do được kết hợp theo cấu hình nối tiếp hoặc song song. Sử dụng đồng hồ kẹp, người ta có thể xác định tương tự giá trị điện trở của bất kỳ điện trở thiết bị gắn trên bề mặt (SMD) nào, cùng với bất kỳ đường dẫn hoặc dây dẫn nào bằng cách sử dụng kỹ thuật đã đề cập trước đó được sử dụng để đo điện trở dọc trục.

Đồng hồ kẹp kỹ thuật số đo điện áp như thế nào

Phần lớn các ampe kế kỹ thuật số hiện đại đều được trang bị khả năng đo điện áp, thường được sử dụng để đánh giá và xác minh đầu ra của các thiết bị điện tử, linh kiện hoặc mạch điện. Để thực hiện nhiệm vụ này, người ta phải kích hoạt cài đặt đo điện áp thích hợp, dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC), trong các thông số của ampe kế kỹ thuật số.

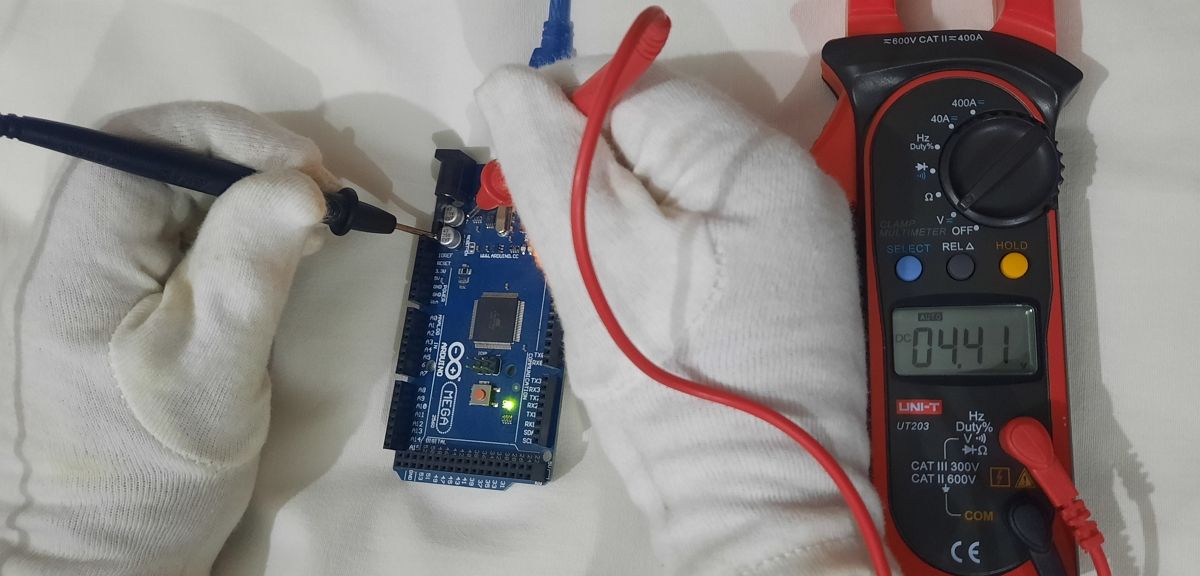

Các phép đo điện áp thường được thực hiện bằng cách kết nối thiết bị đo với hai điểm cụ thể trong hệ thống điện. Quá trình này yêu cầu sử dụng hai đầu dò, trong đó một đầu dò được đặt trên điểm kiểm tra cần đọc điện áp trong khi đầu dò kia được kết nối với mức tham chiếu, thường được biểu thị dưới dạng mặt đất. Kết quả hiển thị của quy trình này sẽ được quan sát trên màn hình của đồng hồ đo, trong đó việc thay đổi vị trí của đầu dò sẽ chỉ đảo ngược giá trị điện áp được chỉ định.

dòng điện một chiều (DC), cho phép đo chính xác và dòng điện xoay chiều (AC), thường được đánh giá thông qua biểu diễn căn bậc hai (RMS). Các ký hiệu được sử dụng để biểu thị các giá trị này là khác nhau; DC được ký hiệu là’V’với cả hai dòng được hiển thị, trong khi AC được mô tả bằng chữ’V’được bao bọc bởi dạng sóng. Điều quan trọng là chọn phạm vi và chế độ đo thích hợp dựa trên các yêu cầu cụ thể của ứng dụng.

Những cá nhân không nắm rõ các hướng dẫn về an toàn điện nên hạn chế xử lý các hệ thống hoạt động ở điện áp cao, dù là dòng điện xoay chiều hay dòng điện một chiều.

Đồng hồ kẹp kỹ thuật số đo dòng điện như thế nào

Đo dòng điện bằng đồng hồ kẹp kỹ thuật số là một quy trình đơn giản. Thiết bị này cho phép đánh giá dòng điện trong dây dẫn không cách điện hoặc cách điện. Để đảm bảo kết quả chính xác, điều cần thiết là phải cách ly dây đang được kiểm tra với bất kỳ dây nào khác. Có thể thực hiện phép đo dòng điện một chiều (DC) và dòng điện xoay chiều (AC) bằng cách sử dụng nút CHỌN để chọn chế độ DC hoặc AC, sau đó chọn phạm vi dòng điện thích hợp, chẳng hạn như 40 amps hoặc 400 amps, thông qua vòng quay quay số hoặc các nút.

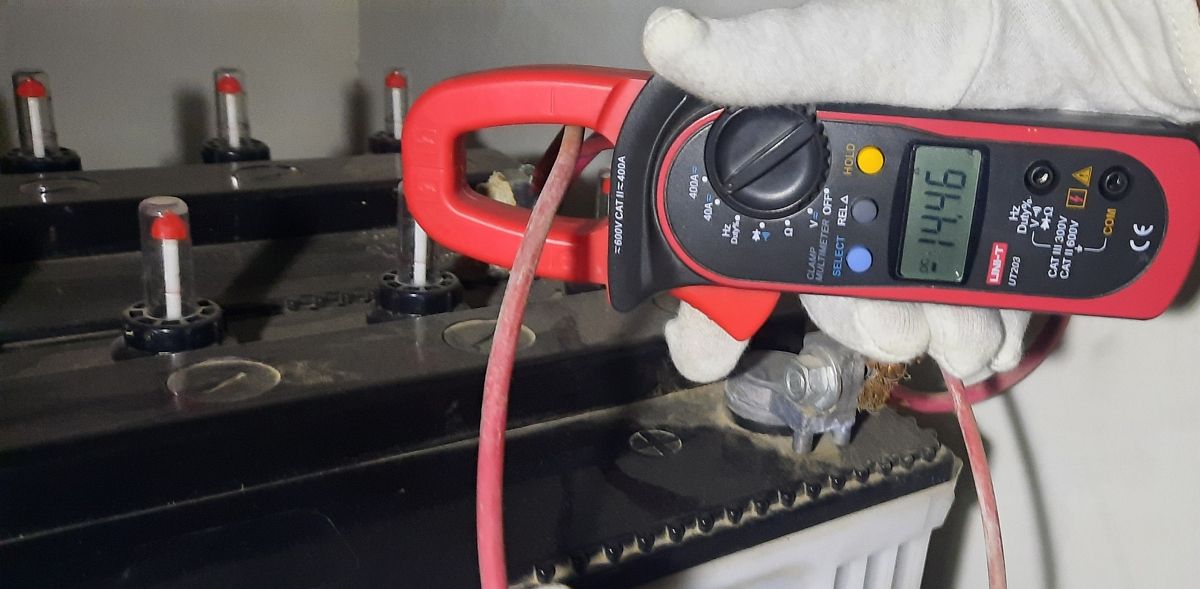

Nhấn nút “REL” (Tương đối) trên đồng hồ kẹp kỹ thuật số sẽ đặt lại màn hình của đồng hồ về 0, đóng vai trò là điểm tham chiếu cho phép đo dòng điện. Để đo dòng điện, hãy đặt dây hoặc dây dẫn được đo vào trong hàm của thiết bị trong khi thiết bị mang dòng điện tương ứng. Bằng cách đó, mạch sẽ không bị gián đoạn cũng như không gây mất điện hoặc gây hại cho hệ thống. Ngoài ra, hãy đảm bảo rằng dây dẫn được đặt ở góc vuông và chính giữa giữa các hàm. Định hướng này cho phép các hàm hoạt động như một cuộn dây bao quanh dây dẫn khi đóng.

Thực hiện kiểm tra tính liên tục bằng đồng hồ kẹp

Tính liên tục về điện đề cập đến sự tồn tại của một đường dẫn không bị gián đoạn mà dòng điện có thể chạy qua. Việc sử dụng chức năng kiểm tra tính liên tục trên đồng hồ kẹp kỹ thuật số cho phép chúng tôi đánh giá cầu chì, dây cáp, kết nối điện, dây dẫn và nhiều bộ phận khác bằng cách xác định khả năng duy trì kết nối điện liên tục của chúng. Tính năng này tìm kiếm cả sự hiện diện của dòng điện cũng như mức điện trở tối thiểu giữa hai điểm kiểm tra được chỉ định.

Cần nhấn mạnh rằng việc ngắt kết nối nguồn điện là rất quan trọng trong quá trình kiểm tra tính liên tục. Trái với suy nghĩ của nhiều người, hành động này không chỉ vì mục đích an toàn. Đúng hơn, tính liên tục được xác định bằng cách cho một dòng điện không đáng kể chạy qua hai đầu dò thử nghiệm và đánh giá điện trở của nó. Bất kỳ dòng điện bổ sung nào hiện diện sẽ ngăn không cho ampe kìm đo chính xác điện trở giữa hai đầu dò.

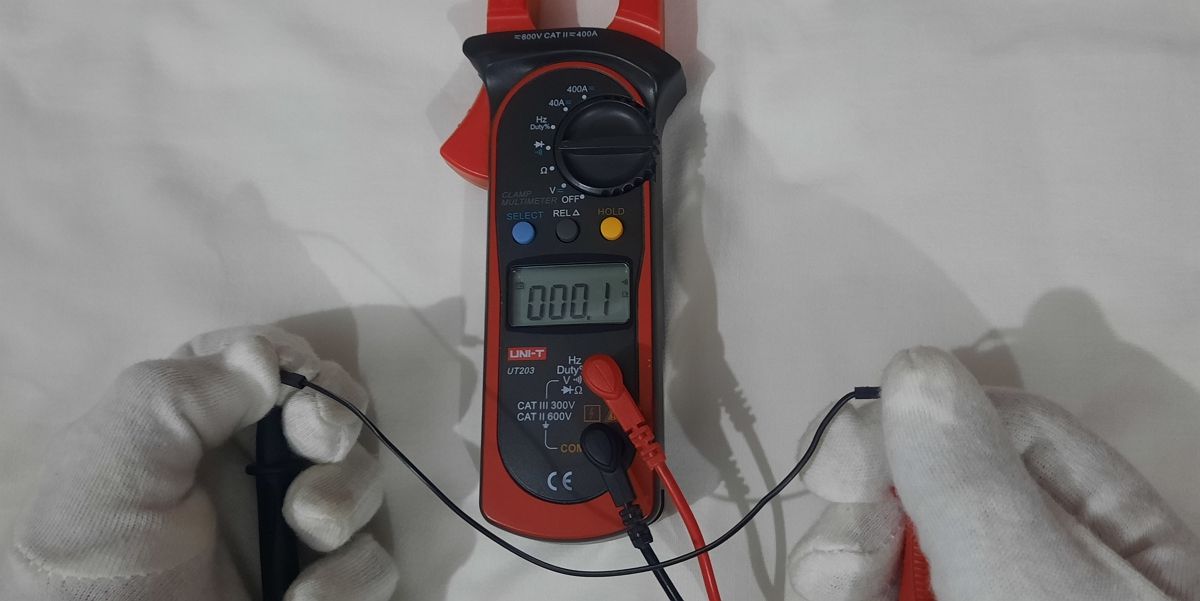

Để thực hiện kiểm tra tính thông mạch, hãy điều chỉnh nút xoay chọn đến biểu tượng diode (–°). Một số ampe kìm kỹ thuật số có thể cần sử dụng các nút để kích hoạt chức năng này. Sau khi hoạt động, màn hình hiển thị của ampe kìm sẽ hiển thị chữ “V” hoặc “Ω”. Áp dụng đầu dò kiểm tra vào các vị trí mà bạn muốn đánh giá tính liên tục. Độ phân cực của đầu dò thử nghiệm thường không tạo ra sự khác biệt trong tình huống này. Khi kiểm tra tính liên tục, đồng hồ kẹp phát ra tín hiệu âm thanh (âm thanh) khi xác định kết nối mạch chỉ bao gồm điện trở tối thiểu (thường dưới 10 ohm), nhưng vẫn im lặng nếu đường truyền bị gián đoạn hoặc có điện trở đáng kể (thường lớn hơn 31 ohm).

Chỉ báo bằng âm thanh cho phép người dùng tập trung vào quy trình kiểm tra đồng thời tránh việc kiểm tra trực quan màn hình của đồng hồ kẹp. Khi dây đo bị cô lập, ampe kìm kỹ thuật số có thể hiển thị trạng thái quá tải như được biểu thị bằng “OL” trên màn hình.

So sánh hiệu suất

Đồng hồ kẹp kỹ thuật số và đồng hồ vạn năng kỹ thuật số có thể so sánh được về khả năng đánh giá các đặc tính điện cơ bản; tuy nhiên, chúng khác nhau trong cách tiếp cận đo dòng điện. Đồng hồ kẹp có khả năng xác định dòng điện mà không ảnh hưởng đến mạch điện, khiến chúng phù hợp để sử dụng trong khu vực hạn chế hoặc khi kiểm tra dây dẫn hoạt động. Hơn nữa, các thiết bị này gây ra rủi ro tối thiểu trong quá trình vận hành do tính chất không xâm lấn của chúng. Mặc dù chủ yếu được sử dụng để đánh giá dòng điện lớn, nhưng đồng hồ kẹp có thể có độ nhạy giảm đối với lượng điện nhỏ.

Đồng hồ vạn năng kỹ thuật số đòi hỏi phải đặt các đầu dò điện của nó theo cấu hình để đo dòng điện bằng cách đặt chúng nối tiếp qua các cực mà dòng điện dự định đo. Tuy nhiên, cần lưu ý rằng đồng hồ vạn năng kỹ thuật số thường có khả năng cung cấp các phép đo dòng điện chính xác hơn so với đồng hồ kẹp.

Đo điện bằng ampe kìm thật dễ dàng

Ampe kìm đóng vai trò như một công cụ không thể thiếu đối với những cá nhân tham gia vào lĩnh vực điện, bao gồm cả chuyên gia, nghiệp dư cũng như những người đam mê điện. Thiết bị đa năng này cung cấp dữ liệu quan trọng để chẩn đoán và phân tích hệ thống điện hoặc điện tử trong khi vẫn đảm bảo tính toàn vẹn của hệ thống dây điện liên quan. Sự đơn giản của kỹ thuật thăm dò cho phép người dùng xác minh các kết nối và đánh giá một số thông số vận hành một cách dễ dàng.

Để thực hiện đánh giá chính xác về độ dẫn điện hiện nay, người ta chỉ cần chọn giữa các tùy chọn khác nhau có sẵn trên giao diện của thiết bị, sau đó bọc dây điện một cách an toàn trong tay cầm trục xoay của nó. Cá nhân thực hiện nhiệm vụ này, cho dù họ là một chuyên gia dày dạn hay một người đam mê bình thường, sẽ thấy rằng trình độ thành thạo của họ trong lĩnh vực này tạo điều kiện thuận lợi rất nhiều cho quá trình này.
