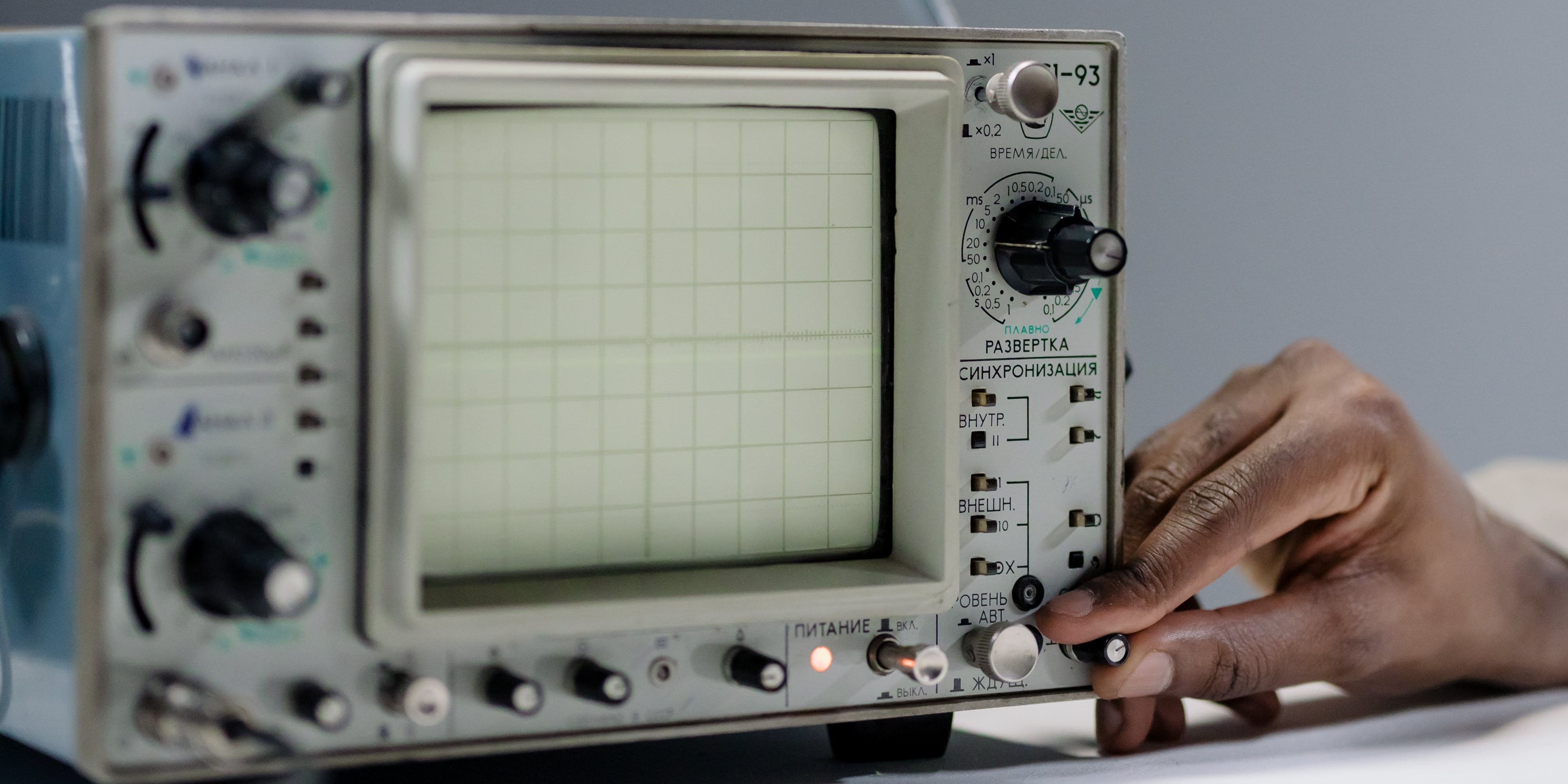

Máy hiện sóng là gì và nó được sử dụng để làm gì?

Bài học chính

Máy hiện sóng đóng vai trò như một công cụ hỗ trợ trực quan để phân tích tín hiệu điện tử, nâng cao độ chính xác và tạo điều kiện thuận lợi cho các quyết định sáng suốt trong lĩnh vực kỹ thuật điện.

Máy hiện sóng là thiết bị hỗ trợ việc thu nhận và hiển thị các tín hiệu đến, cho phép kiểm tra và đánh giá toàn diện các tín hiệu đó.

Khi chọn mua máy hiện sóng, điều quan trọng là phải tính đến các thông số khác nhau bao gồm tốc độ bit, tốc độ mẫu, tùy chọn đầu nối và khả năng tương thích của đầu dò để đo và giám sát chính xác các tín hiệu điện.

Máy hiện sóng là một công cụ quan trọng đối với những người liên quan đến công việc điện tử vì nó cho phép hiển thị trực quan các tín hiệu đang được xử lý, từ đó nâng cao độ chính xác và đưa đến việc ra quyết định tốt hơn.

Máy hiện sóng được sử dụng để làm gì?

Chức năng của máy hiện sóng là thu và hiển thị tín hiệu điện đến. Trong một số trường hợp, tín hiệu cũng có thể được lưu trữ để phân tích thêm sau này.

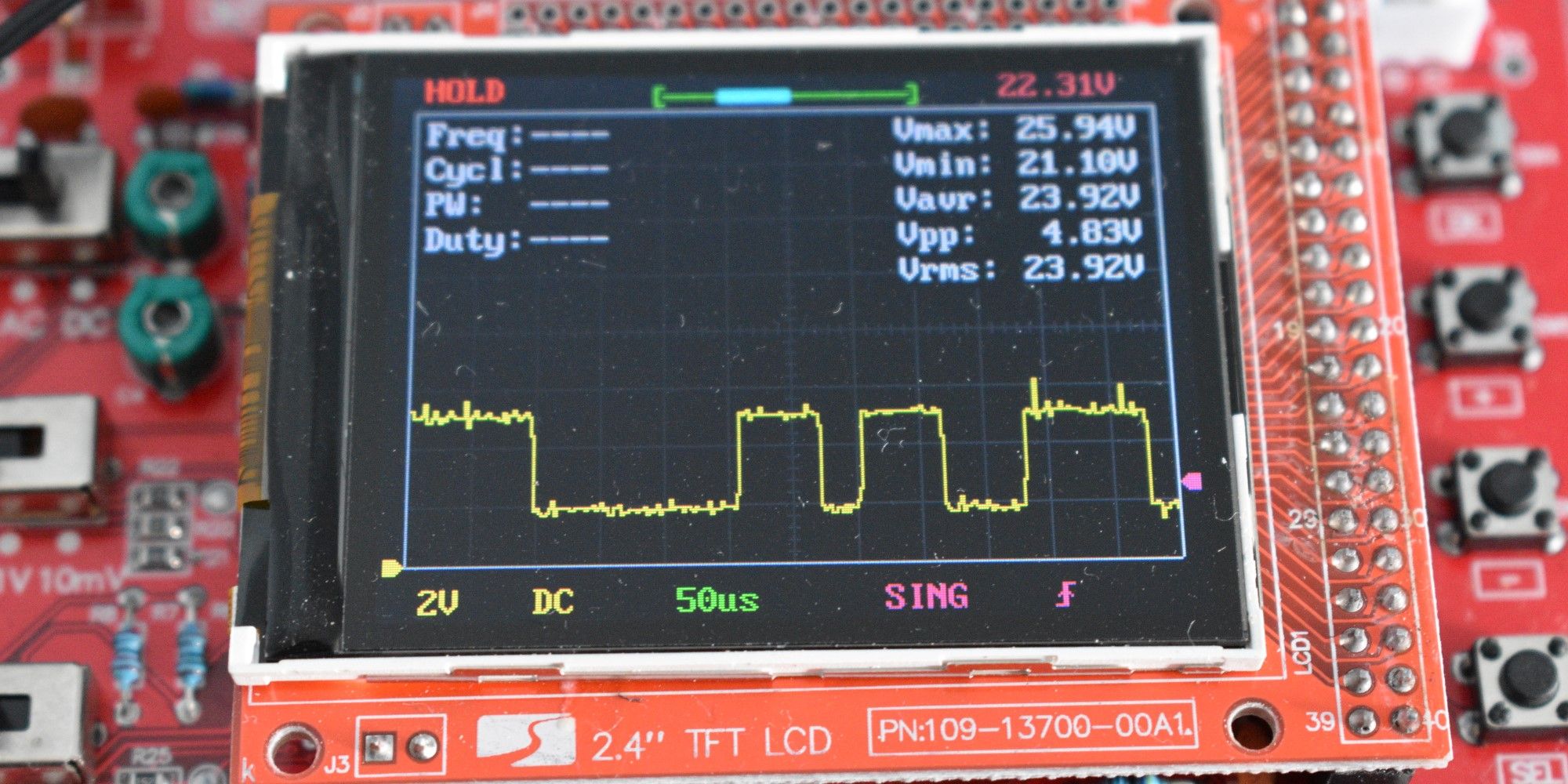

Máy hiện sóng hoạt động như thế nào?

Máy hiện sóng thường có ít nhất hai cực, một trong số đó được nối đất, trong khi đầu nối còn lại dùng để đo một nút cụ thể trong mạch điện. Bằng cách đo chênh lệch điện áp giữa hai điểm này, máy hiện sóng sẽ ghi lại và hiển thị thông tin này để phân tích. Máy hiện sóng có sẵn ở dạng tương tự hoặc kỹ thuật số, nhưng chúng hoạt động tương tự trên cả hai định dạng bằng cách mô tả dạng sóng biểu thị sự biến động của điện áp theo thời gian.

Máy hiện sóng cần những tính năng gì?

Việc khám phá thế giới máy hiện sóng có thể là một nhiệm vụ khó khăn do ngôn ngữ và thuật ngữ kỹ thuật tràn ngập lĩnh vực này. Tuy nhiên, với sự hướng dẫn chuyên môn của chúng tôi, bạn không cần phải lo lắng về việc bị choáng ngợp bởi sự phức tạp của lĩnh vực chuyên môn cao này. Chúng tôi ở đây để giúp bạn hiểu rõ các thuật ngữ và đưa ra quyết định sáng suốt khi chọn máy hiện sóng hoàn hảo cho nhu cầu của bạn. Vì vậy, hãy để chúng tôi hướng dẫn bạn từng bước trong hành trình tìm kiếm nhạc cụ lý tưởng.

Tốc độ bit và Tốc độ mẫu

tần số lấy mẫu của tín hiệu đến và độ sâu bit được sử dụng để thể hiện từng mẫu.

Trong lĩnh vực máy hiện sóng, tốc độ mẫu được biểu thị bằng đơn vị MSPS hoặc GSPS, đại diện cho Mẫu Mega hoặc Giga mỗi giây. Số liệu này khác với băng thông, thường được biểu thị bằng Hertz và liên quan đến các thành phần tương tự của thiết bị, hoạt động như một bộ lọc thông thấp để cho phép tần số thấp hơn trong khi loại bỏ tần số cao hơn. Thuật ngữ “băng thông” dùng để chỉ tần số mà tín hiệu trải qua một mức suy giảm cụ thể, thường được định nghĩa là giảm 3 dB, tương ứng với việc giảm một nửa biên độ tín hiệu.

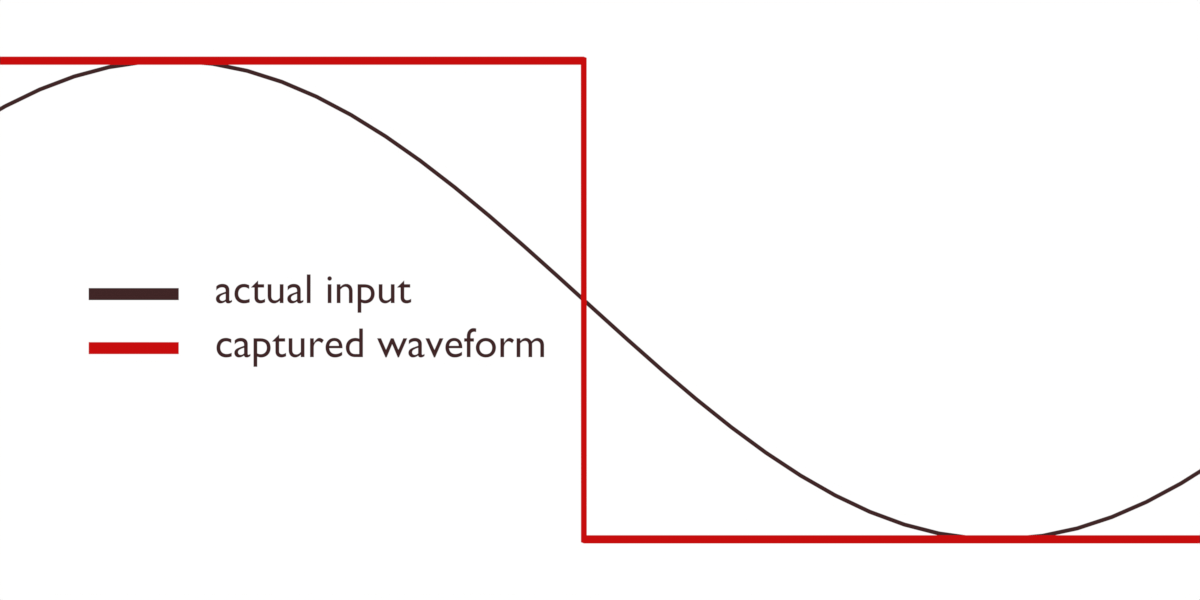

Độ sâu bit của bản ghi âm thanh kỹ thuật số là yếu tố quan trọng quyết định phạm vi giá trị được sử dụng để thể hiện từng mẫu. Khi chỉ có một bit trên mỗi mẫu, các giá trị có thể được giới hạn ở giá trị “bật” hoặc “tắt” hoặc giá trị nhị phân là 0 và 1. Tuy nhiên, khi số lượng bit khả dụng tăng lên thì độ chính xác của tín hiệu đến cũng tăng theo. tín hiệu tương tự có thể được tính gần đúng. Điều này cho phép tạo ra nhiều mức trung gian khác nhau giữa các giá trị cực trị 0 và 1, dẫn đến biểu diễn dạng sóng ban đầu mượt mà hơn.

Máy hiện sóng 16 bit có khả năng mô tả 65.536 số đọc riêng biệt, trong khi máy hiện sóng 12 bit chỉ có thể hiển thị 4.096. Tuy nhiên, cần lưu ý rằng để mức độ chính xác kỹ thuật số cao như vậy có ý nghĩa quan trọng thì tỷ lệ tín hiệu trên nhiễu phải khá mạnh. Trong các bài viết trước đây, chúng tôi đã thảo luận về tầm quan trọng của dữ liệu nhị phân và ý nghĩa của nó.

Đầu nối

Hầu hết các máy hiện sóng đều đi kèm với BNC hoặc SMA-loại đầu nối. Hãy kết hợp lựa chọn của bạn với đầu dò bạn đang mua. Nếu bạn đang đo một số loại tín hiệu nhất định, chẳng hạn như âm thanh mức đường truyền, bạn có thể tìm bộ chuyển đổi có đầu vào TS, TRS hoặc RCA.

Ngoài ra, điều quan trọng là phải xem xét số lượng đầu nối được cung cấp bởi máy hiện sóng. Các model có nhiều cổng đầu vào cho phép giám sát đồng thời nhiều tín hiệu. Tính năng này trở nên đặc biệt hữu ích khi làm việc với các thiết bị được kết nối qua bus I2C hoặc SPI, vì nó cho phép hiển thị trực quan các dạng sóng phủ để đảm bảo hoạt động đồng bộ.

Thăm dò thụ động hay chủ động?

Đầu dò thụ động bao gồm một điện trở tích hợp và một tụ điện có thể điều chỉnh được bố trí song song bên trong thiết bị. Mặt khác, các đầu dò hoạt động yêu cầu các thành phần bổ sung như bộ khuếch đại tích hợp để hoạt động. Mặc dù độ phức tạp ngày càng tăng, các đầu dò hoạt động có thể mang lại những lợi thế nhất định khi xử lý các tín hiệu thay đổi nhanh chóng do tác động tối thiểu của chúng đến tín hiệu được đo.

Sức chống cự

Điện trở của phần tử bên trong đầu dò đóng vai trò quan trọng trong việc xác định mức trở kháng thu được. Thông thường, có hai lựa chọn chính-một megohm hoặc năm mươi ohm. Đối với người mới bắt đầu, kết nối một megohm thường là đủ. Mặt khác, đầu dò 50 ohm thường được sử dụng trong mạch điện áp thấp và tần số cao.

Máy hiện sóng là công cụ tuyệt vời dành cho những người đam mê điện tử

Máy hiện sóng là một công cụ không thể thiếu, có thể được sử dụng trong nhiều môi trường khác nhau, từ cơ sở nghiên cứu tiên tiến đến không gian làm việc thông thường hơn như nhà kho trong vườn. Cố gắng xây dựng và giải quyết các vấn đề với mạch điện tử mà không có sự trợ giúp của nó cũng tương tự như việc chuẩn bị một bữa ăn mà không sử dụng chảo. Chúng tôi khuyên bạn nên chi tiêu cần thiết cho công cụ có giá trị này, vì nó chắc chắn sẽ chứng tỏ mình là một khoản đầu tư đáng giá.
