จะบอกได้อย่างไรว่าคุณมีพอร์ต USB ประเภทใด

Universal Serial Bus (USB) ได้กลายเป็นมาตรฐานของการเชื่อมต่อทางกายภาพสำหรับอุปกรณ์ต่อพ่วงคอมพิวเตอร์ อุปกรณ์จัดเก็บข้อมูล อุปกรณ์พกพา อุปกรณ์สวมใส่ และอุปกรณ์อื่นๆ อีกมากมาย นับตั้งแต่เปิดตัว มีการเปิดตัวอินเทอร์เฟซมากกว่าหนึ่งโหลที่มีข้อกำหนด USB ที่แตกต่างกันหลายประการ

การนำทางผ่านพอร์ตและตัวเชื่อมต่อที่มีอยู่มากมายอาจทำให้เกิดความท้าทายสำหรับบุคคลบางคนเนื่องจากมีตัวเลือกมากมายให้เลือก เพื่อบรรเทาความสับสนนี้ เราจะเจาะลึกภาพรวมของอินเทอร์เฟซ USB และข้อมูลจำเพาะต่างๆ ที่เปิดตัวในช่วงยี่สิบปีที่ผ่านมา เพื่อให้เกิดความชัดเจนเกี่ยวกับการเชื่อมต่อประเภทต่างๆ

มาตรฐานอินเตอร์เฟส USB

ในการระบุประเภทเฉพาะของพอร์ต USB ที่มีอยู่ในอุปกรณ์ จำเป็นต้องพิจารณาปัจจัยหลายประการ ขั้นแรก จะต้องตรวจสอบประเภทของการเชื่อมต่อ USB หรืออินเทอร์เฟซที่ใช้ ประการที่สอง ควรคำนึงถึงเวอร์ชันของข้อกำหนด USB ที่ใช้ด้วย สุดท้ายนี้ ควรพิจารณาฟังก์ชันเพิ่มเติมใดๆ ที่นำเสนอโดยพอร์ต USB ด้วย ในการเริ่มต้น ให้เราเจาะลึกภาพรวมของมาตรฐานการเชื่อมต่อ USB ต่างๆ ที่มี

USB Type A และ B

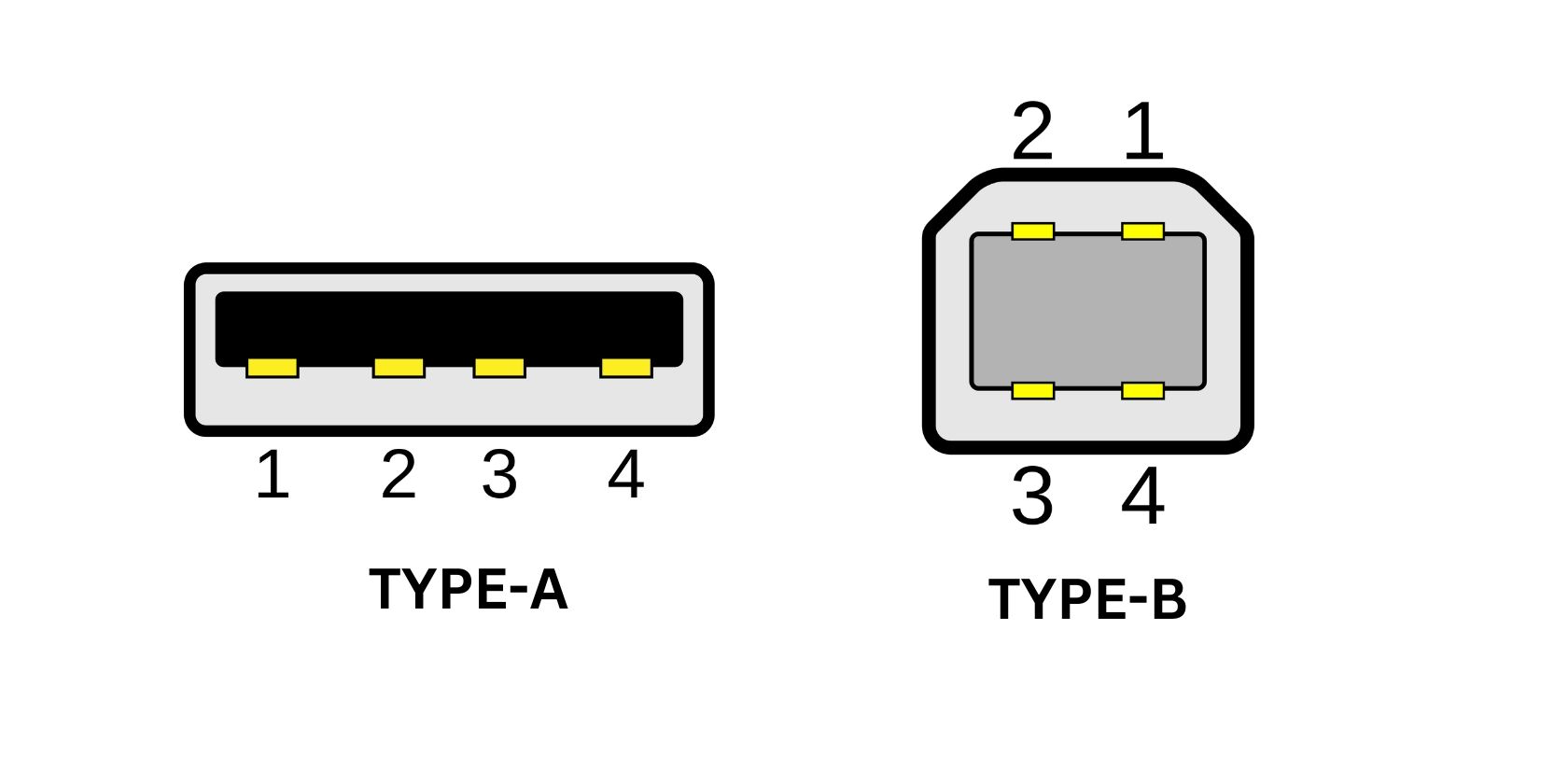

USB-A และ USB-B เป็นการทำซ้ำครั้งแรกของอินเทอร์เฟซ Universal Serial Bus ซึ่งเปิดตัวควบคู่ไปกับมาตรฐาน USB 1.0 ซึ่งออกแบบมาเพื่ออำนวยความสะดวกในการเชื่อมต่อระหว่างระบบคอมพิวเตอร์และอุปกรณ์เสริม

อินเทอร์เฟซ USB ทั้งสองประกอบด้วยพินทั้งหมดสี่พิน โดยสองพินใช้สำหรับส่งข้อมูล ในขณะที่คู่ที่เหลือถูกกำหนดไว้สำหรับสร้างการเชื่อมต่อไฟฟ้ากับกราวด์ของอุปกรณ์และแหล่งพลังงาน

แม้จะมีสมัยโบราณ แต่ Type A ยังคงเป็นอินเทอร์เฟซ USB โฮสต์ที่โดดเด่นในตัวเลือก ในทางกลับกัน Type B ยังคงถูกนำมาใช้อย่างกว้างขวางโดยเชื่อมต่อกับอุปกรณ์ที่เน้นเสียงเป็นหลัก เช่น อินเทอร์เฟซเสียง มิกเซอร์ แหล่งพลังงาน Phantom และอุปกรณ์ที่คล้ายกัน

ในการทำซ้ำครั้งต่อๆ มา ทั้งพอร์ต USB-A และ B ได้รับการติดตั้งพินเพิ่มเติม 5 พิน ดังนั้นจึงรองรับ SuperSpeed ​​(USB 3.0) ได้ ซึ่งเพิ่มความคล่องตัวของตัวเชื่อมต่อ USB Type-A ในแอปพลิเคชันต่างๆ อย่างมาก เช่น การใช้งานกับ แฟลชไดรฟ์ USB และอุปกรณ์อื่นๆ มากมายที่ต้องการการถ่ายโอนข้อมูลความเร็วสูง

ยูเอสบีมินิ

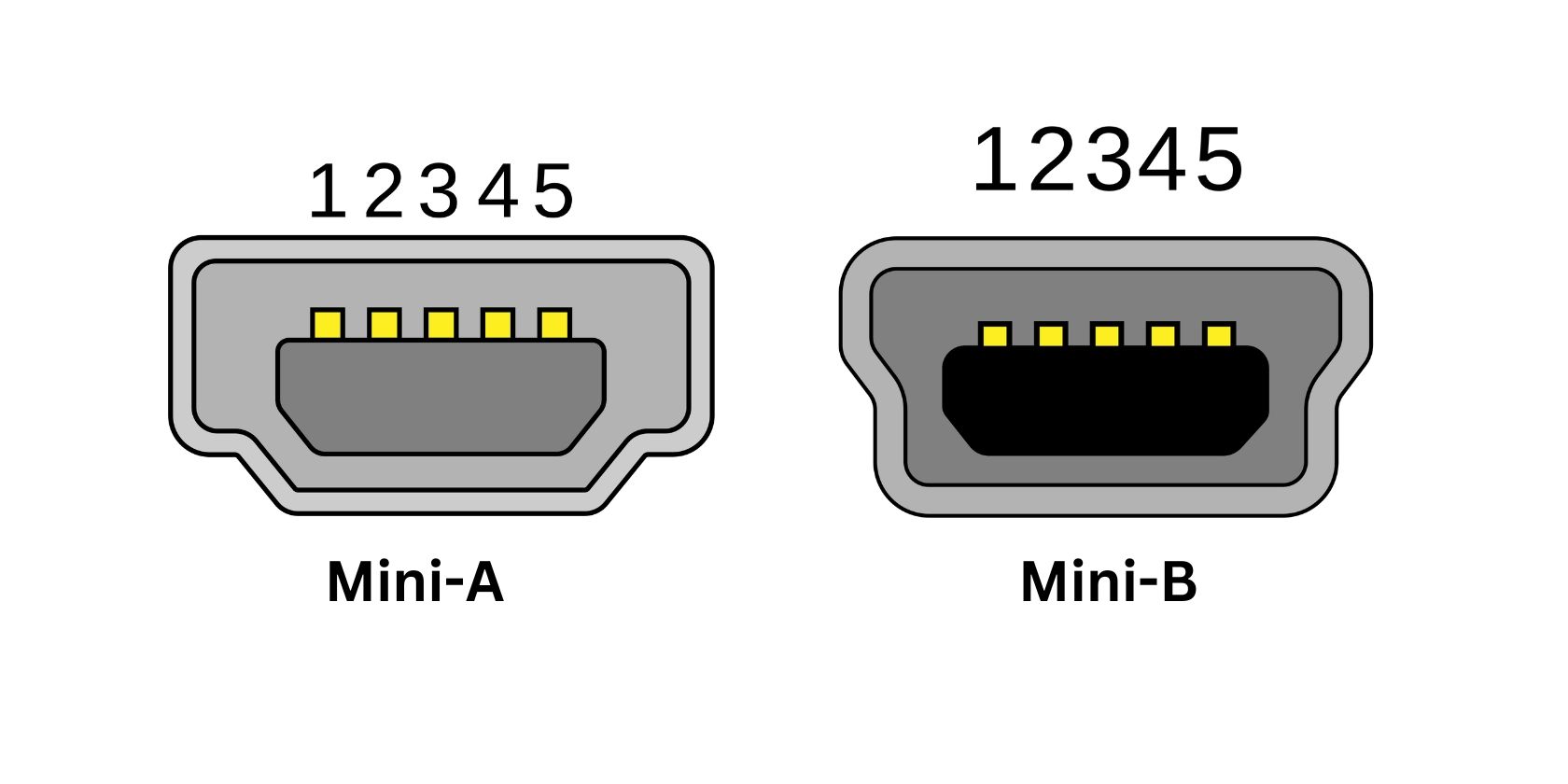

USB Mini-A และ Mini-B ซึ่งเป็น USB Type A และ B รุ่นเล็กตามลำดับได้รับการแนะนำในช่วงต้นปี 2000 เนื่องจากอุปกรณ์พกพาได้รับการยอมรับอย่างกว้างขวาง

มาตรฐาน USB Mini-B กำหนดความจุพลังงานจำกัดที่ 500 มิลลิแอมแปร์ที่ 5 โวลต์ ทำให้สามารถชาร์จและสื่อสารได้กับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดที่ทำงานด้วยแบตเตอรี่เป็นหลัก รวมถึงกล้องดิจิตอล เครื่องเล่นสื่อแบบพกพา และโทรศัพท์มือถือบางรุ่น

ในเวลาอันสมควร อินเทอร์เฟซ USB Mini-AB ถูกนำมาใช้เป็นทางเลือกที่มีประสิทธิภาพและมีหลายแง่มุมแทนตัวเชื่อมต่อ Mini-A และ Mini-B รุ่นก่อนหน้า ซึ่งอำนวยความสะดวกในการเชื่อมต่อกับอาร์เรย์ของอุปกรณ์ที่แตกต่างกัน

ไมโครยูเอสบี

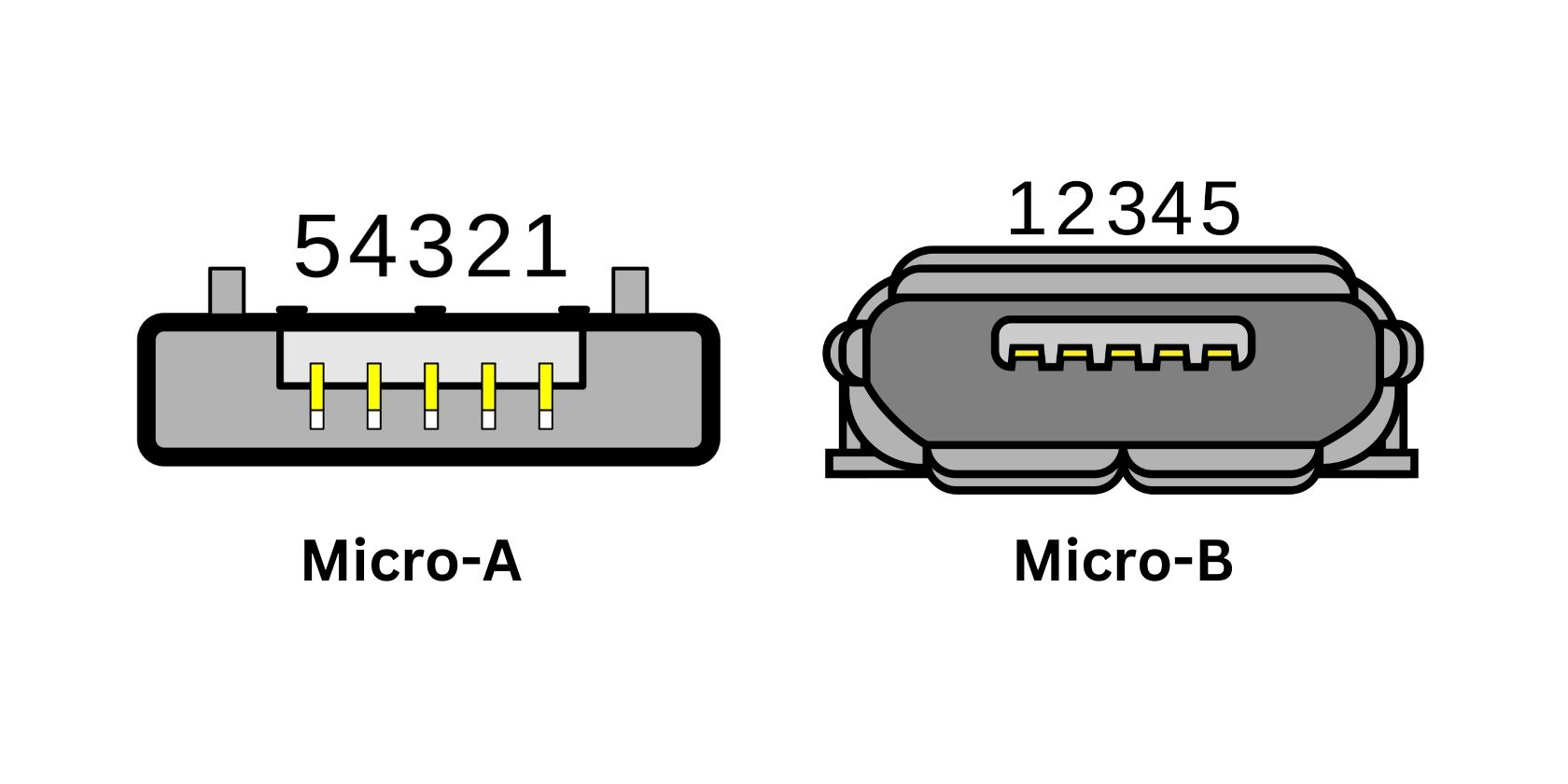

เนื่องจากขนาดของอุปกรณ์มือถือยังคงลดลงอย่างต่อเนื่องในช่วงครึ่งหลังของยุคใหม่ จึงจำเป็นต้องมีทางเลือกที่กะทัดรัดมากขึ้นแทนตัวเชื่อมต่อ Mini-A และ Mini-B USB มาตรฐาน เพื่อเป็นการตอบสนอง USB Micro-A และ Micro-B ได้รับการพัฒนาให้เป็นโซลูชันแบบครบวงจรที่จะมอบวิธีที่มีประสิทธิภาพในการเชื่อมต่ออุปกรณ์ต่อพ่วง ในขณะเดียวกันก็รองรับฟอร์มแฟคเตอร์ที่ย่อเล็กลงมากขึ้นของอุปกรณ์พกพาเหล่านี้

การออกแบบ USB Micro-A และ Micro-B ได้รับการออกแบบมาเพื่อให้ได้ฟอร์มแฟคเตอร์ที่กะทัดรัดมากขึ้นเมื่อเทียบกับรุ่นก่อน นั่นคืออินเทอร์เฟซ Mini ขณะเดียวกันก็ผสมผสานความก้าวหน้าทางเทคโนโลยี เช่น ความเข้ากันได้ของ USB SuperSpeed ​​(USB 3.0)

แม้ว่าจะไม่แพร่หลายในอุปกรณ์สมัยใหม่ แต่ก็เป็นไปได้ที่จะพบพอร์ต Micro-A และ Micro-B บนโทรศัพท์มือถือและอุปกรณ์พกพาระดับเริ่มต้นที่ล้าสมัยบางรุ่น

เครดิตรูปภาพ : Fred the Oyster/Wikimedia Commons

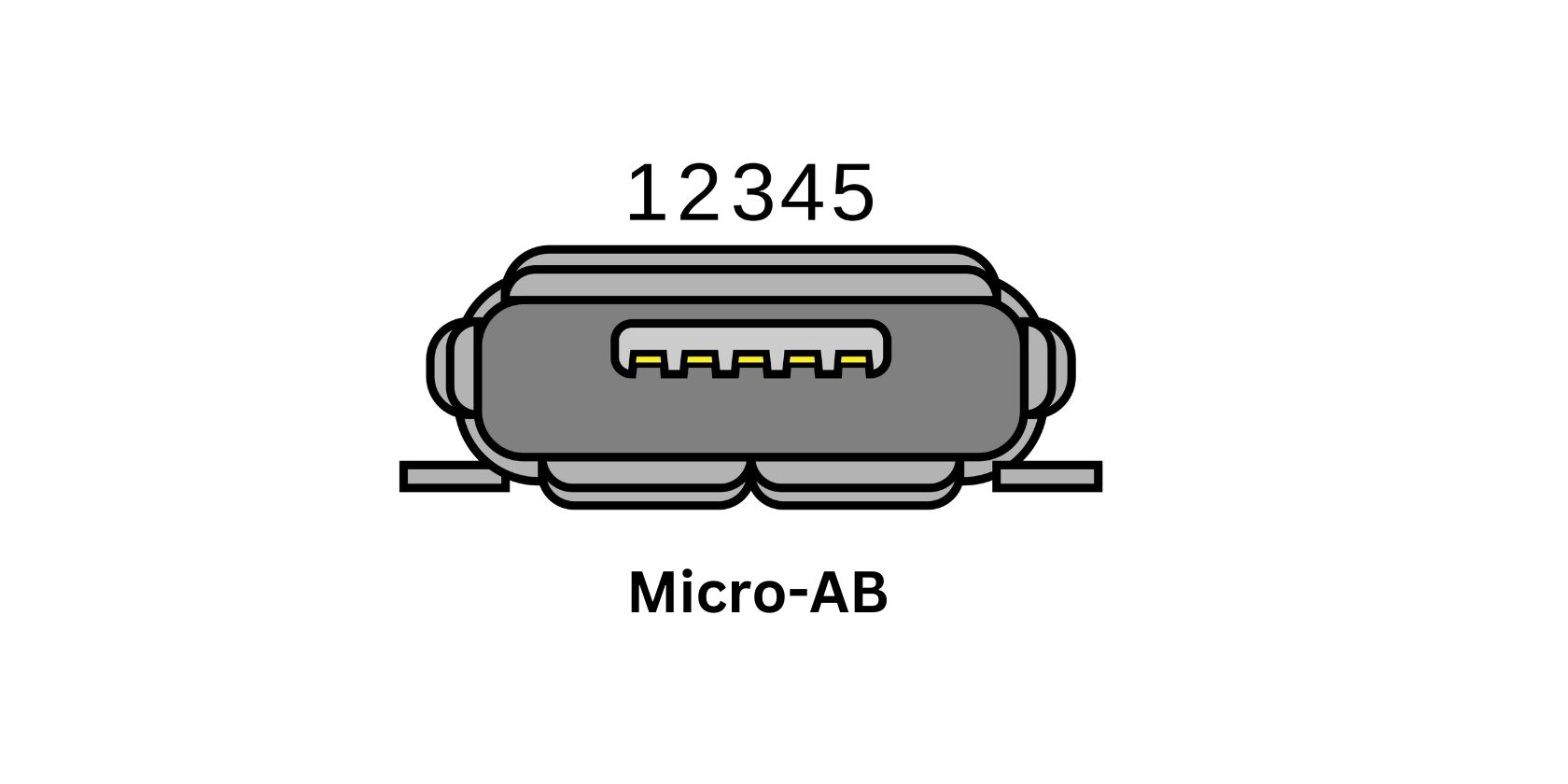

การเปิดตัวตัวเชื่อมต่อ/พอร์ต Micro-AB แสดงถึงความพยายามในการปรับปรุงความสามารถในการปรับตัวและความสะดวกสบายที่เกี่ยวข้องกับการเชื่อมต่อทั้ง Micro-A และ Micro-B ในลักษณะเดียวกับอินเทอร์เฟซ Mini-AB ที่ได้รับการปรับปรุงก่อนหน้านี้

เครดิตรูปภาพ: Fred the Oyster/Wikimedia Commons

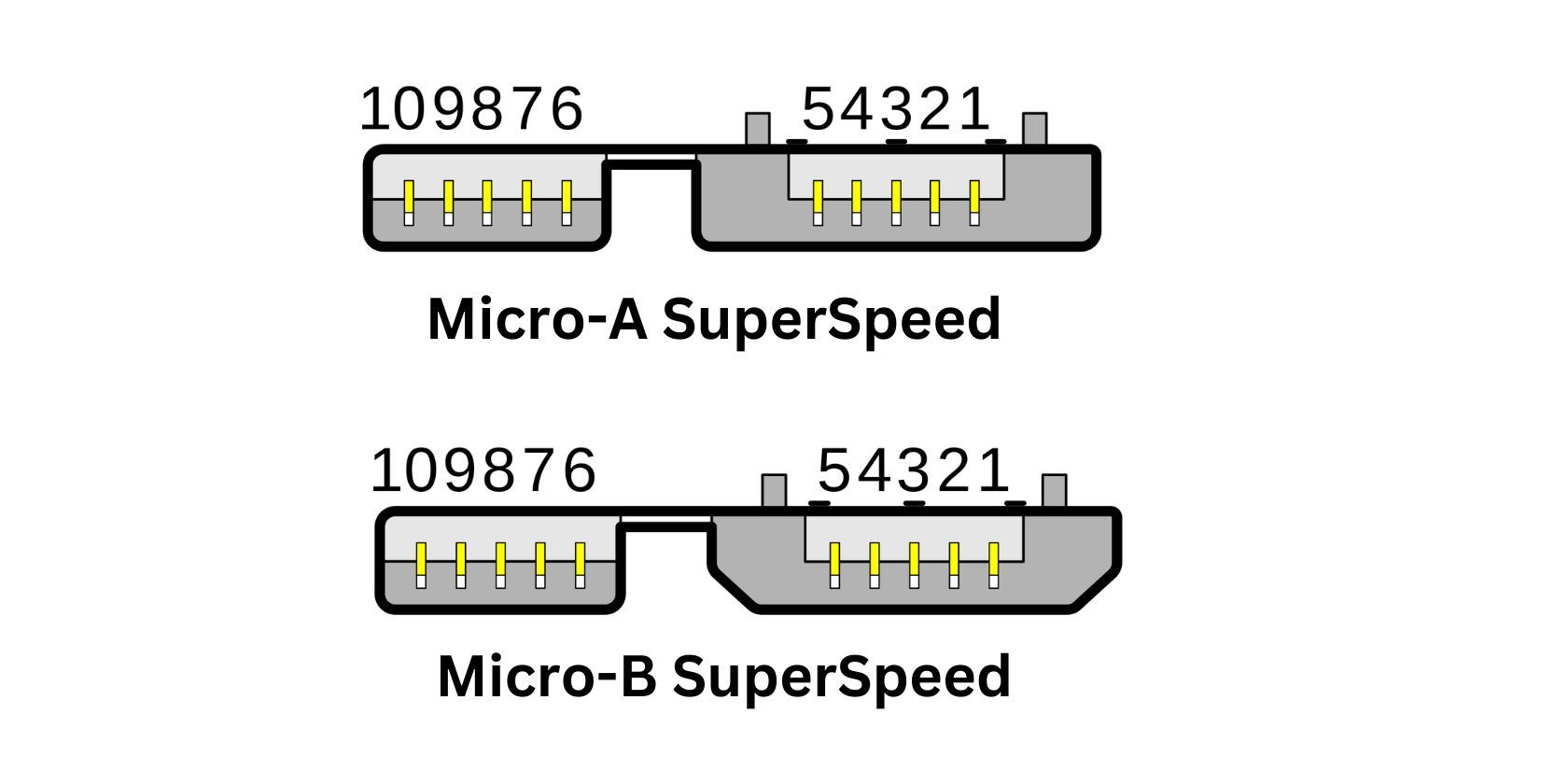

ด้วยความแพร่หลายของอุปกรณ์จัดเก็บข้อมูลขนาดใหญ่ การทำซ้ำของ Micro-A และ Micro-B ในเวลาต่อมาได้รวมเอาความเร็วการถ่ายโอนที่ได้รับการปรับปรุงไว้ด้วยการแนะนำตัวแปร SuperSpeed ​​ตามลำดับ สอดคล้องกับกระบวนทัศน์ที่กำหนดโดยอินเทอร์เฟซ Type A และ B SuperSpeed ​​ตัวเชื่อมต่อขั้นสูงเหล่านี้มีหน้าสัมผัสเพิ่มเติมอีก 5 ช่องที่ออกแบบมาเพื่ออำนวยความสะดวกในการแลกเปลี่ยนข้อมูลที่รวดเร็วยิ่งขึ้น

USB Type C

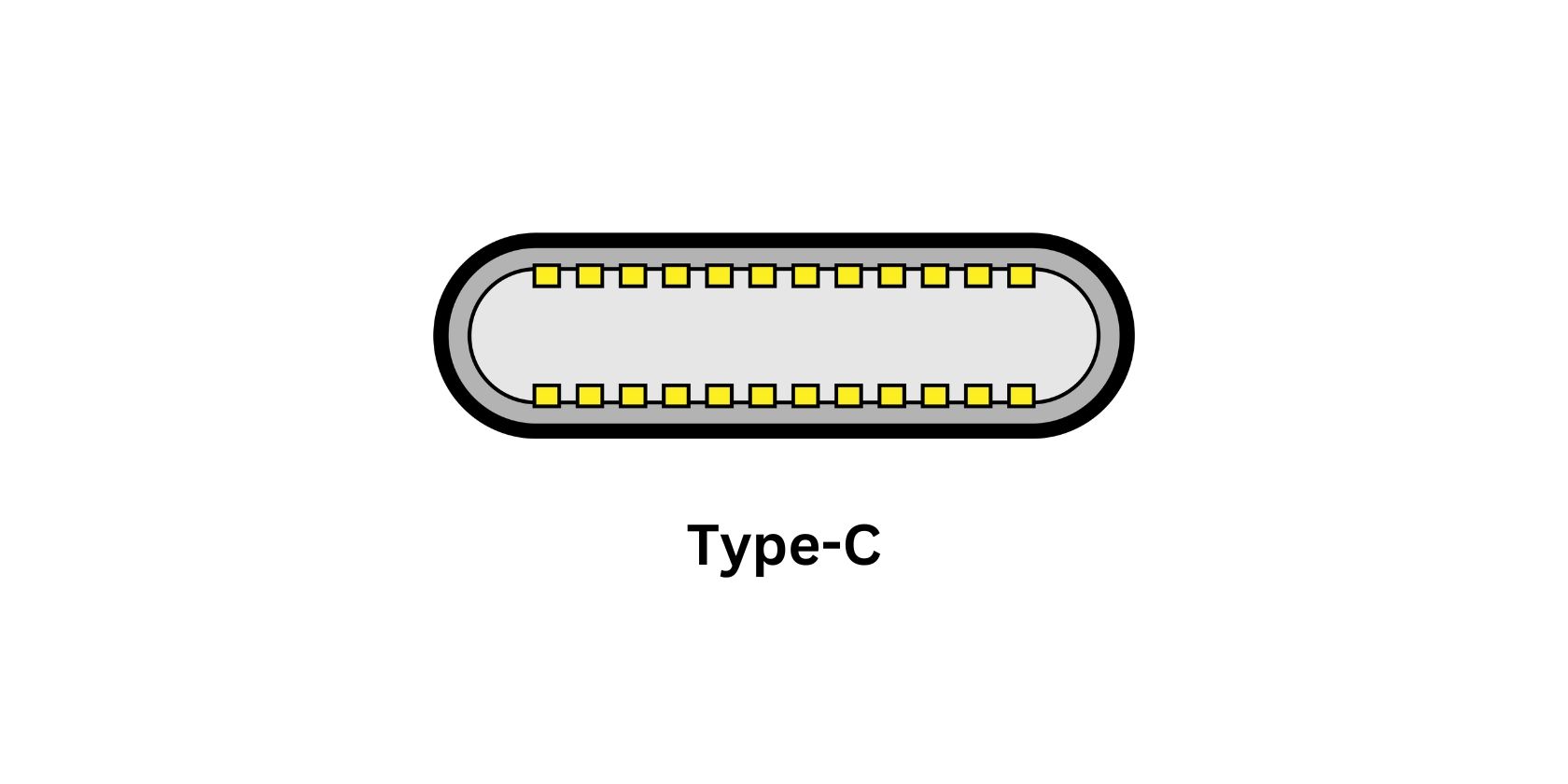

USB Type-C หรือที่รู้จักในชื่อ USB-C เปิดตัวสู่ตลาดครั้งแรกในช่วงไม่กี่ปีที่ผ่านมา แม้ว่า USB-C จะไม่ได้ไร้ข้อบกพร่อง แต่ก็มีคุณสมบัติที่จำเป็นบางประการที่ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับผู้ใช้หลายคน ซึ่งรวมถึงการสนับสนุน On-The-Go (OTG) ความสามารถ SuperSpeed ​​+ (ซึ่งให้ความเร็วการถ่ายโอนสูงสุด 10 Gbps) และ USB Power Delivery (USB PD) ซึ่งช่วยให้ชาร์จเร็วขึ้นและให้พลังงานที่สูงกว่าเมื่อเทียบกับ USB รุ่นก่อนหน้า.

นอกจากนี้ Type-C ยังมีการออกแบบที่พลิกกลับได้ซึ่งช่วยให้สามารถทำงานเป็นโฮสต์ได้ ส่งผลให้เกิดอินเทอร์เฟซแบบพลิกกลับได้ทั้งหมด เนื่องจากได้รับการปรับปรุงมากมาย มีความเป็นไปได้ที่ Type-C อาจเข้ามาแทนที่ขั้วต่อ USB อื่นๆ ทั้งหมดในที่สุด

เครดิตรูปภาพ: Chindi.ap/Wikimedia Commons

นับจากนี้ไป เราจะเจาะลึกถึงความซับซ้อนของข้อมูลจำเพาะ USB และสำรวจวิธีการในการระบุคุณสมบัติเหล่านั้น

USB เวอร์ชันต่างๆ

ปัจจุบันมีเทคโนโลยี Universal Serial Bus (USB) อยู่แปดรอบ ซึ่งกำหนดอัตราการถ่ายโอนข้อมูลสูงสุดที่เป็นไปได้สำหรับอุปกรณ์ USB

ควรสังเกตว่าการจัดประเภทของการเชื่อมต่อ/อินเทอร์เฟซ USB ไม่ได้กำหนดการปฏิบัติตามเวอร์ชัน USB ที่เฉพาะเจาะจงหรือการรวมความสามารถ USB เพิ่มเติมโดยเนื้อแท้ ด้วยเหตุนี้ USB-C และ USB-3 จึงมีความแตกต่างกันในแง่ของคุณลักษณะที่เกี่ยวข้อง นอกจากนี้ USB Type-C ไม่ได้รับประกันความเหนือกว่า USB Type-A โดยอัตโนมัติในแง่ของความเร็ว และ USB Type-A ไม่สามารถสันนิษฐานได้ว่าแซงหน้า USB Type-B ตามสมมติฐานเริ่มต้น

เพื่อให้คำชี้แจงเกี่ยวกับเรื่องนี้ ปัจจุบันมีเทคโนโลยี Universal Serial Bus (USB) ซ้ำที่แตกต่างกันแปดครั้งที่มีอยู่ในสินค้าคงคลังปัจจุบันของเรา:

ข้อมูลจำเพาะ

|

ชื่อ

|

ปีที่ออก

|

ความเร็วการถ่ายโอนสูงสุด

—|—|—|—

ยูเอสบี 1.0

|

ไม่มี

|

1996

|

12 Mbps

ยูเอสบี 1.1

|

ความเร็วเต็มที่

|

1998

|

12 Mbps

ยูเอสบี 2.0

|

ความเร็วสูง

|

2000

|

480 Mbps

อินเทอร์เฟซที่รองรับสำหรับการเชื่อมต่ออุปกรณ์จัดเก็บข้อมูลภายนอก ได้แก่ USB 3.2 Generation 1x1 รวมถึง USB 3.1 Generation 1 และ USB 3.0

|

ซุปเปอร์สปีด

|

ในปี 2008, 2013 และ 2017 USB เวอร์ชัน 3.0, 3.1 และ 3.1 Generation 1x1 ได้รับการเผยแพร่ตามลำดับ

|

5Gbps

ยูเอสบี 3.2 เจนเนอเรชั่น 2x1(ยูเอสบี 3.1 เจนเนอเรชั่น 2)

|

ซุปเปอร์สปีด\+ ซุปเปอร์สปีด 10Gbps

|

บรรทัดแรกระบุว่าอุปกรณ์ USB เปิดตัวในปี 2013 ซึ่งเข้ากันได้กับ USB 3.1 เจนเนอเรชั่น 2 บรรทัดที่สองบ่งบอกว่ามีอุปกรณ์ USB อื่นเปิดตัวในปี 2017 ที่รองรับ USB 3.2 เจนเนอเรชั่น 2 คูณหนึ่ง (นั่นคือ สองช่องทางข้อมูลที่แยกกัน ).

|

10Gbps

ยูเอสบี 3.2 เจนเนอเรชั่น 2x2

|

ซุปเปอร์สปีด 20Gbps

|

2017

|

20Gbps

ยูเอสบี 4 V1.0

|

ยูเอสบี Gen 2x2/ยูเอสบี 20Gbps

|

2019

|

20Gbps

ยูเอสบี 4 V2.0

|

USB4 Gen 3x2/USB4 40Gbps

|

2019

|

40Gbps

จากการปรับใช้ข้อกำหนด USB 3.2 ในเดือนกรกฎาคม 2019 ปรากฏว่า USB 3.2 Gen 1 ได้รับการเปลี่ยนชื่อหลายครั้งเมื่อเวลาผ่านไป USB Implementers Forum เดิมเรียกว่า USB 3.0 ได้เลือกที่จะเปลี่ยนชื่อแบรนด์เป็น USB 3.1 Gen 1 ในปี 2013 ก่อนที่จะตัดสินใจใช้ชื่อปัจจุบันเป็น USB 3.2 Gen 1 ด้วยเหตุนี้ USB 3.1 Gen 2 แบบเดิมจึงได้รับการออกแบบใหม่เป็น USB 3.2 Gen 2x1

เหตุผลที่อยู่เบื้องหลังการตัดสินใจครั้งนี้คือเพื่อปรับปรุงความสอดคล้องและความแม่นยำของระบบการตั้งชื่อ USB เพื่อสะท้อนถึงคุณสมบัติที่นำเสนอโดยการจำลองข้อกำหนด USB แต่ละครั้งได้แม่นยำยิ่งขึ้น แม้ว่าระบบที่ได้รับการปรับปรุงได้ปรับปรุงความโปร่งใสเกี่ยวกับฟังก์ชันการทำงานที่แท้จริงของ USB แต่ละรุ่นแล้ว แต่น่าเสียดายที่ทำให้เกิดความซับซ้อนในระดับหนึ่งซึ่งส่งผลให้เกิดความคลุมเครืออย่างต่อเนื่อง

วิธีระบุเวอร์ชัน USB

วิธีหนึ่งในการพิจารณาเวอร์ชันของพอร์ต USB คือการใช้ระบบรหัสสี USB ดังที่เห็นในตารางที่ให้มาโดยสรุปความสอดคล้องระหว่างสีและเวอร์ชัน USB สำหรับแต่ละพอร์ตที่เกี่ยวข้อง

สีพอร์ต

|

เวอร์ชัน USB/ข้อมูลจำเพาะ

|

หมายเหตุ

—|—|—

สีขาว

|

ยูเอสบี 1.0

|

ยกเลิก

สีดำ

|

USB 2.0/ความเร็วสูง

|

ใช้สำหรับเมาส์และคีย์บอร์ดเท่านั้น

สีฟ้า

|

โปรโตคอล USB ที่รองรับสำหรับอุปกรณ์ประเภทต่างๆ มีดังนี้:* อุปกรณ์ที่มีการเชื่อมต่อ USB 3.0 หรือ SuperSpeed ​​ซึ่งเปิดตัวตั้งแต่ปี 2013 เป็นต้นไป* อุปกรณ์ที่เป็นไปตามข้อกำหนด USB 3.1 Gen 1 ผลิตระหว่างปี 2013 ถึง 2017* อุปกรณ์ที่รองรับ USB 3.2 Gen 1x1 เปิดตัวหลังปี 2017

|

สามารถใช้กับอุปกรณ์จัดเก็บข้อมูลขนาดใหญ่ได้

นกเป็ดน้ำ

|

อุปกรณ์รุ่นที่ 2 ซึ่งผลิตจนถึงปี 2560 และอุปกรณ์เจนเนอเรชั่น 2x1 ซึ่งผลิตมาตั้งแต่ปี 2560

|

สงวนไว้ดีกว่าสำหรับฮาร์ดไดรฟ์ภายนอก

สีแดง

|

-USB 3.2 เจนเนอเรชั่น 2x2

|

สถานีชาร์จสามารถจ่ายไฟให้กับอุปกรณ์อิเล็กทรอนิกส์ได้แม้ในขณะที่คอมพิวเตอร์โฮสต์หรือเซิร์ฟเวอร์ปิดอยู่ จึงเป็นโซลูชันที่สะดวกและมีประสิทธิภาพในการบำรุงรักษาอุปกรณ์ที่ชาร์จแล้วอยู่ตลอดเวลา

สีเหลือง

|

ยูเอสบี 2.0 หรือ ยูเอสบี 3.0

|

ผลิตภัณฑ์นี้มีความสามารถในการชาร์จอุปกรณ์อิเล็กทรอนิกส์แม้ในขณะที่อุปกรณ์ปิดอยู่ ถือเป็นโซลูชั่นที่สะดวกสำหรับผู้ที่ต้องการเปิดอุปกรณ์ต่างๆ ไว้โดยไม่ต้องเสียบปลั๊กตลอดเวลา

ส้ม

|

ยูเอสบี 3.0

|

สามารถใช้เพื่อการชาร์จอย่างรวดเร็วเท่านั้น

ผู้ผลิตบางรายอาจเลือกที่จะไม่แยกความแตกต่างระหว่างพอร์ต USB โดยใช้รหัสสี ในกรณีเหล่านี้ จำเป็นอย่างยิ่งที่จะต้องตรวจสอบประเภทโลโก้หรือตราสัญลักษณ์ที่ปรากฏบนอุปกรณ์อิเล็กทรอนิกส์ของคุณ เพื่อตรวจสอบให้แน่ใจว่าเวอร์ชัน USB เฉพาะที่ใช้งานได้

รูปภาพที่ให้ไว้แสดงให้เห็นภาพที่แสดงความเข้ากันได้ของอุปกรณ์เฉพาะกับเทคโนโลยี Universal Serial Bus (USB) เวอร์ชันต่างๆ

เมื่อตรวจสอบเวอร์ชัน USB ที่เหมาะสมผ่านการวิเคราะห์เหตุผลเชิงตรรกะ โปรดคำนึงถึงการกำหนดตัวเลขที่อยู่ติดกับสัญลักษณ์ USB ตัวเลขเหล่านี้แสดงถึงอัตราการส่งข้อมูลสำหรับแต่ละพอร์ตที่เกี่ยวข้อง และใช้เป็นวิธีการระบุเวอร์ชัน USB ที่เกี่ยวข้อง

วิธีระบุข้อมูลจำเพาะ USB เพิ่มเติม

นอกเหนือจากประเภทของพอร์ต USB ที่อุปกรณ์ของคุณใช้แล้ว อาจมีคุณสมบัติเพิ่มเติมหลายประการที่อาจเป็นประโยชน์ต่อความต้องการของคุณ

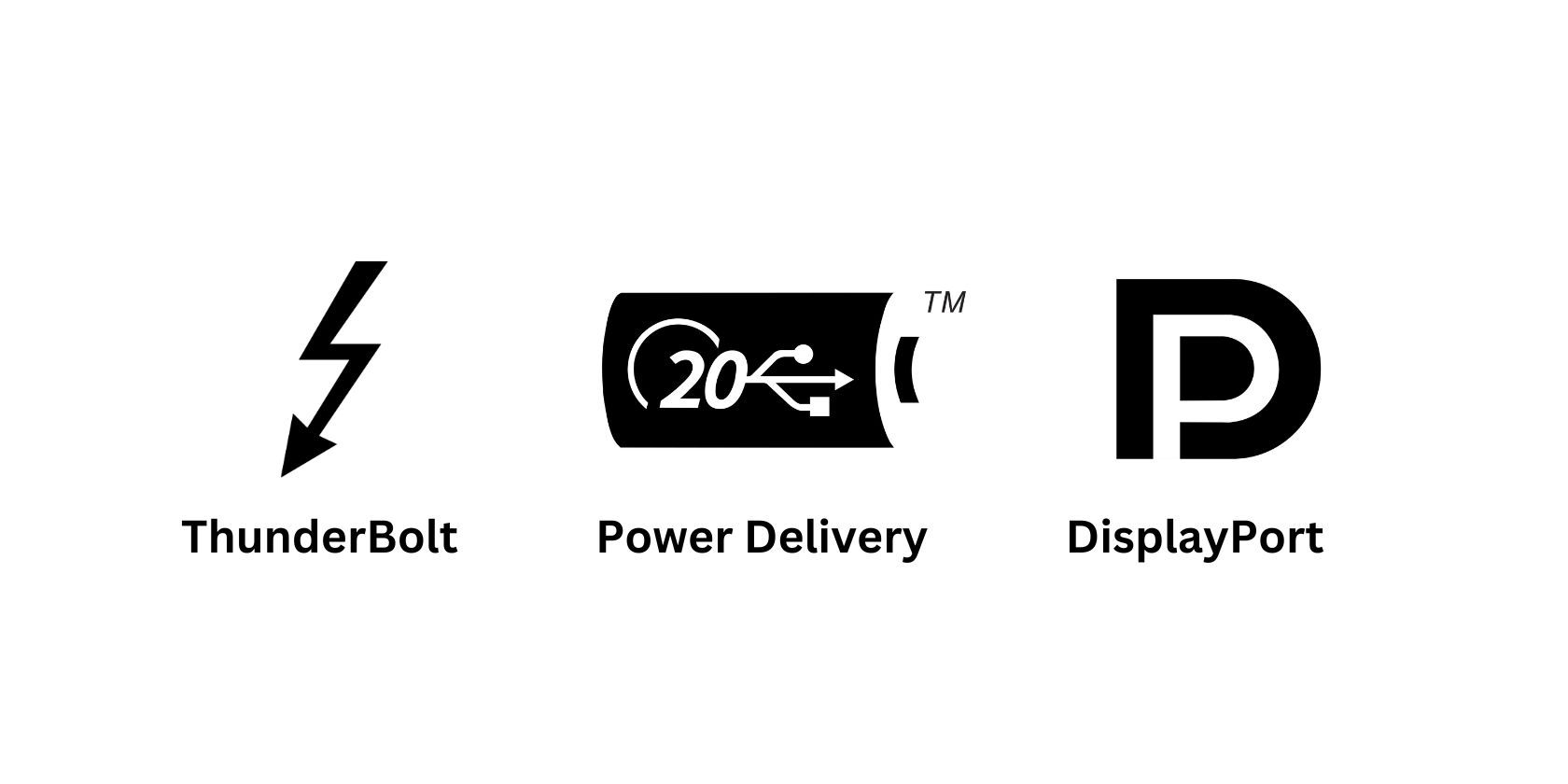

หากต้องการตรวจสอบว่าพอร์ต USB ของคุณมีความสามารถเพิ่มเติมหรือไม่ ให้ตรวจสอบตัวบ่งชี้ต่างๆ ดังที่แสดงด้านล่าง:

การปรากฏสัญลักษณ์รูปสายฟ้าที่อยู่ติดกับพอร์ต USB บ่งบอกว่าเป็นพอร์ต Thunderbolt ซึ่งช่วยให้สามารถชาร์จอุปกรณ์ได้อย่างรวดเร็วและอัตราการถ่ายโอนข้อมูลที่รวดเร็วขึ้น

การปรากฏไอคอน USB Trident ภายในไฟแสดงสถานะแบตเตอรี่บ่งบอกว่าพอร์ตการชาร์จที่เกี่ยวข้องสามารถจ่ายพลังงานในอัตราเร่ง ซึ่งอาจมีประโยชน์อย่างยิ่งในสถานการณ์ที่ต้องชาร์จใหม่อย่างรวดเร็วหรือเมื่อแหล่งพลังงานหลักของอุปกรณ์โฮสต์ไม่พร้อมใช้งาน อย่างไรก็ตาม ควรสังเกตว่าคุณลักษณะนี้จะใช้ได้เฉพาะเมื่อพอร์ตเชื่อมต่อกับเต้ารับติดผนัง แทนที่จะเชื่อมต่อกับคอมพิวเตอร์เดสก์ท็อป

การมีอยู่ของ “P” ที่ล้อมรอบด้วย “D” ภายในดิสเพลย์พอร์ตบ่งชี้ว่ามีความสามารถในการแสดงผลพอร์ตและเข้ากันได้กับจอภาพ โทรทัศน์ และหน้าจอภายนอกอื่นๆ

การมีไอคอนหลายไอคอนอยู่ใกล้กับพอร์ต USB แสดงว่าพอร์ตนั้นมีคุณสมบัติเพิ่มเติมทั้งหมดที่แสดงโดยไอคอนเหล่านั้น

อนาคตของ USB

กระบวนการแยกแยะฟังก์ชันการทำงานของพอร์ต USB และความสามารถที่เกี่ยวข้องอาจทำให้สับสนในบางครั้ง อย่างไรก็ตาม เนื่องจากอุปกรณ์ต่างๆ จำนวนมากขึ้นเปิดรับความอเนกประสงค์ของอินเทอร์เฟซ USB-C จึงคาดว่าการเชื่อมต่อแบบสากลนี้จะพร้อมใช้งานกับอุปกรณ์อิเล็กทรอนิกส์หลายประเภท

ด้วยการผสานรวม USB 4 เข้ากับฟังก์ชัน Thunderbolt ทำให้เราสามารถอวดอ้างได้ว่ามีโซลูชันบัสที่เข้ากันได้สากลสำหรับอุปกรณ์ประเภทต่างๆ การเชื่อมต่อที่หลากหลายนี้ขยายไปถึงทุกสิ่งตั้งแต่การต่ออุปกรณ์ต่อพ่วงไปจนถึงการจ่ายไฟให้กับอุปกรณ์ต่างๆ แม้กระทั่งการอำนวยความสะดวกในการเชื่อมต่อของการ์ดกราฟิกภายนอก
