วิธีใช้แคลมป์มิเตอร์แบบดิจิตอลสำหรับการวัดทางไฟฟ้า

เครื่องมือวัดทางไฟฟ้าเป็นอุปกรณ์เสริมที่จำเป็นสำหรับการประเมินประสิทธิภาพของวงจรไฟฟ้าหรือเพื่อการแก้ไขปัญหาในกรณีที่เกิดความผิดปกติ ในบรรดาเครื่องมือวัด เครื่องมือพื้นฐานหรือทั่วไปที่สุดคือมัลติมิเตอร์แบบดิจิทัลหรือแคลมป์มิเตอร์ แคลมป์มิเตอร์มีฟังก์ชันการใช้งานค่อนข้างคล้ายกับมัลติมิเตอร์ แต่จะดีกว่าในบางสถานการณ์ เราจะอธิบายวิธีใช้แคลมป์มิเตอร์และข้อดีสำหรับการวัดค่าบางอย่าง

ทำความคุ้นเคยกับ Digital Clamp Meter

ในการทำงานอย่างปลอดภัยกับระบบไฟฟ้าหรืออิเล็กทรอนิกส์ เราจะต้องมีความรู้ที่ครอบคลุมเกี่ยวกับแนวทางด้านความปลอดภัยที่เกี่ยวข้องกับการใช้อุปกรณ์หรือเครื่องมือไฟฟ้า ซึ่งรวมถึงการตระหนักถึงข้อจำกัดด้านการทำงานของอุปกรณ์ที่เป็นปัญหา และการใช้มาตรการที่เหมาะสมเพื่อป้องกันตนเองจากอันตรายที่อาจเกิดขึ้นระหว่างการใช้งาน

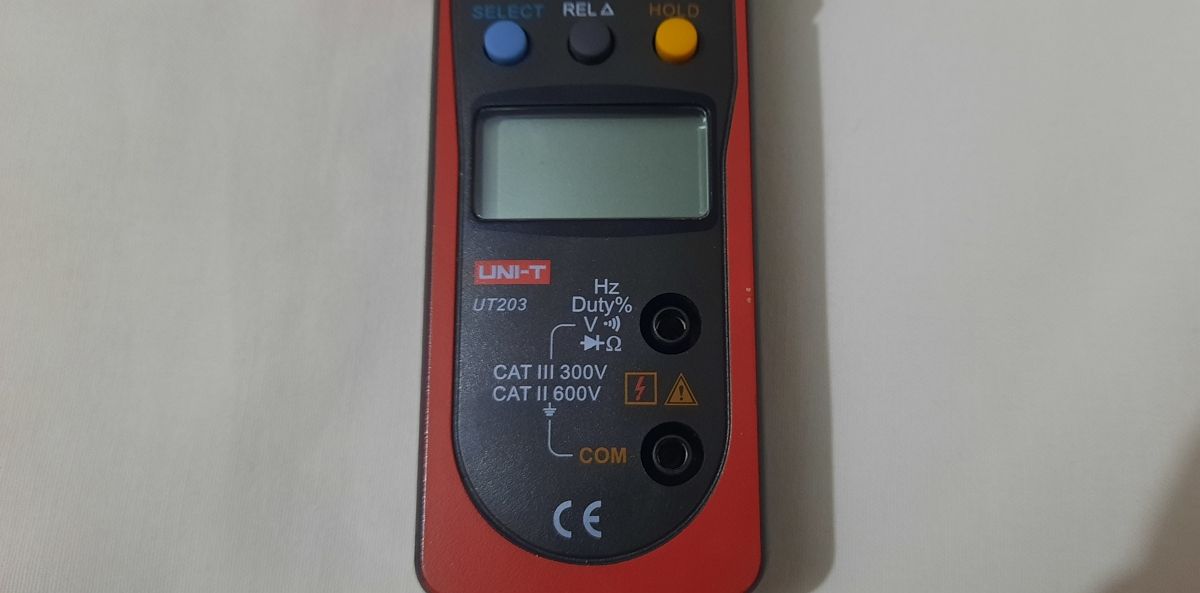

เมื่อแกะแคลมป์มิเตอร์แบบดิจิทัลออก จะสังเกตการออกแบบขากรรไกรแบบบานพับควบคู่กับหัววัดทดสอบ 2 อัน โดยทั่วไปจะประกอบด้วยหัววัดสีแดงและสีดำ ในการเริ่มต้นการทำงาน ให้เสียบโพรบสีแดงเข้ากับขั้วแจ็คขั้วบวกที่กำหนดซึ่งระบุด้วยสัญลักษณ์การวัดที่เกี่ยวข้อง เช่น V, Ω, Hz หรือรอบการทำงาน หรืออาจใช้สัญลักษณ์ไดโอดเพื่อจุดประสงค์ในการระบุตัวตน ในทำนองเดียวกัน ใส่โพรบสีดำเข้าไปในขั้วต่อแจ็คทั่วไป (COM) เพื่อการเชื่อมต่อที่ราบรื่นระหว่างแคลมป์มิเตอร์แบบดิจิทัลและอุปกรณ์ภายใต้การตรวจสอบ

โดยทั่วไปแคลมป์มิเตอร์จะมีส่วนควบคุมหรือตัวบ่งชี้ที่ช่วยให้สามารถเลือกโหมดการวัดทางไฟฟ้าเฉพาะได้ ข้อมูลเกี่ยวกับการจำแนกประเภทการทำงานของอุปกรณ์ เช่น CAT I หรือ CAT II สามารถพบได้ในเอกสารผลิตภัณฑ์ของผู้ผลิต ควบคู่ไปกับรายละเอียดเกี่ยวกับการใช้งานและข้อจำกัดตามวัตถุประสงค์

แคลมป์มิเตอร์แบบดิจิตอลวัดความต้านทานได้อย่างไร

แคลมป์มิเตอร์แบบดิจิทัลทำงานโดยการจ่ายกระแสคงที่ผ่านตัวต้านทานที่กำลังทดสอบ จากนั้นจึงวัดแรงดันไฟฟ้าที่ตามมา และใช้ทั้งสองค่าร่วมกับกฎของโอห์มเพื่อกำหนดความต้านทานไฟฟ้าของส่วนประกอบ

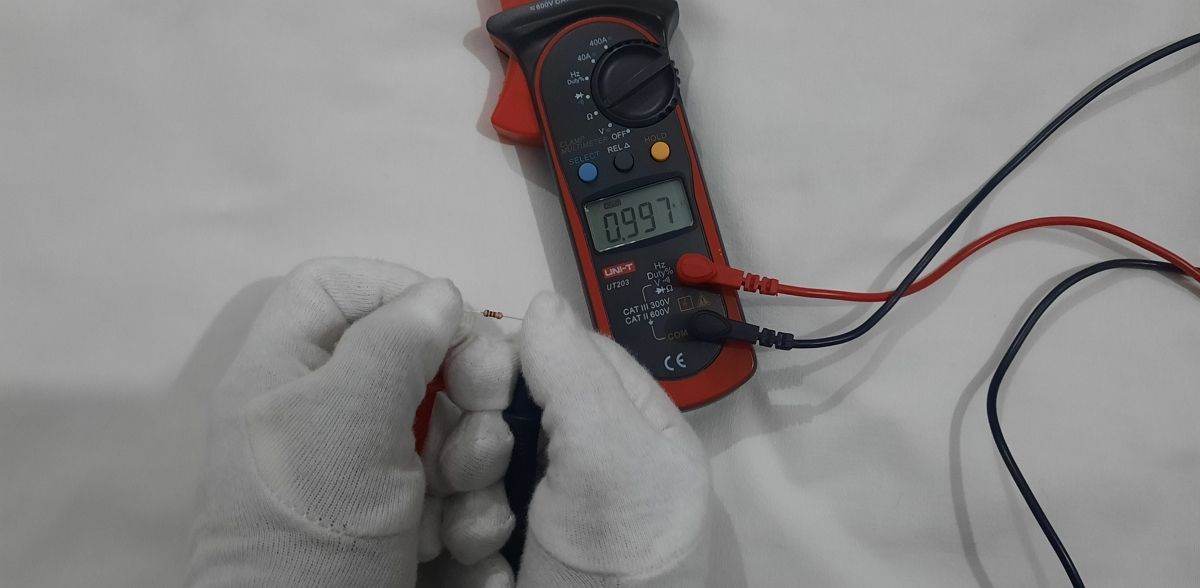

ในการวัดความต้านทานโดยใช้แคลมป์มิเตอร์ ขั้นแรกต้องตั้งค่าอุปกรณ์ให้วัดค่าดังกล่าวโดยการปรับปุ่มเลือกไปที่สัญลักษณ์ที่แสดงถึงโอห์ม ซึ่งแสดงเป็น"Ω"จากนั้น เลือกตัวต้านทานตามแนวแกนและวางตำแหน่งโพรบของแคลมป์มิเตอร์ไว้ที่ปลายทั้งสองข้างของส่วนประกอบ เมื่อเปิดใช้งาน แคลมป์มิเตอร์แบบดิจิทัลจะแสดงค่าความต้านทานที่คำนวณไว้บนจอแสดงผลคริสตัลเหลว ค่านี้อาจได้รับการยืนยันผ่านการใช้ระบบระบุรหัสสีของตัวต้านทาน

ควรคำนึงว่าการวัดที่แท้จริงของตัวต้านทานภายในวงจรอาจแตกต่างกันไปเนื่องจากปัจจัยต่างๆ เช่น ความต้านทานที่มีประสิทธิผลซึ่งเป็นผลมาจากการรวมแบบอนุกรมหรือแบบขนาน เมื่อใช้แคลมป์มิเตอร์ เราสามารถกำหนดค่าความต้านทานของตัวต้านทานอุปกรณ์ยึดพื้นผิว (SMD) ใดๆ ได้เช่นเดียวกัน ตลอดจนทางเดินหรือสายไฟที่เป็นสื่อกระแสไฟฟ้า โดยใช้เทคนิคที่กล่าวมาก่อนหน้านี้ซึ่งใช้สำหรับการวัดตัวต้านทานตามแนวแกน

แคลมป์มิเตอร์แบบดิจิตอลวัดแรงดันไฟฟ้าได้อย่างไร

แคลมป์มิเตอร์แบบดิจิทัลร่วมสมัยส่วนใหญ่มีความสามารถในการวัดแรงดันไฟฟ้า ซึ่งมักใช้สำหรับการประเมินและตรวจสอบเอาต์พุตของอุปกรณ์อิเล็กทรอนิกส์ ส่วนประกอบ หรือวงจร ในการดำเนินการนี้ ต้องเปิดใช้งานการตั้งค่าการวัดแรงดันไฟฟ้าที่เหมาะสม ไม่ว่าจะเป็นไฟฟ้ากระแสสลับ (AC) หรือไฟฟ้ากระแสตรง (DC) ภายในพารามิเตอร์ของแคลมป์มิเตอร์แบบดิจิทัล

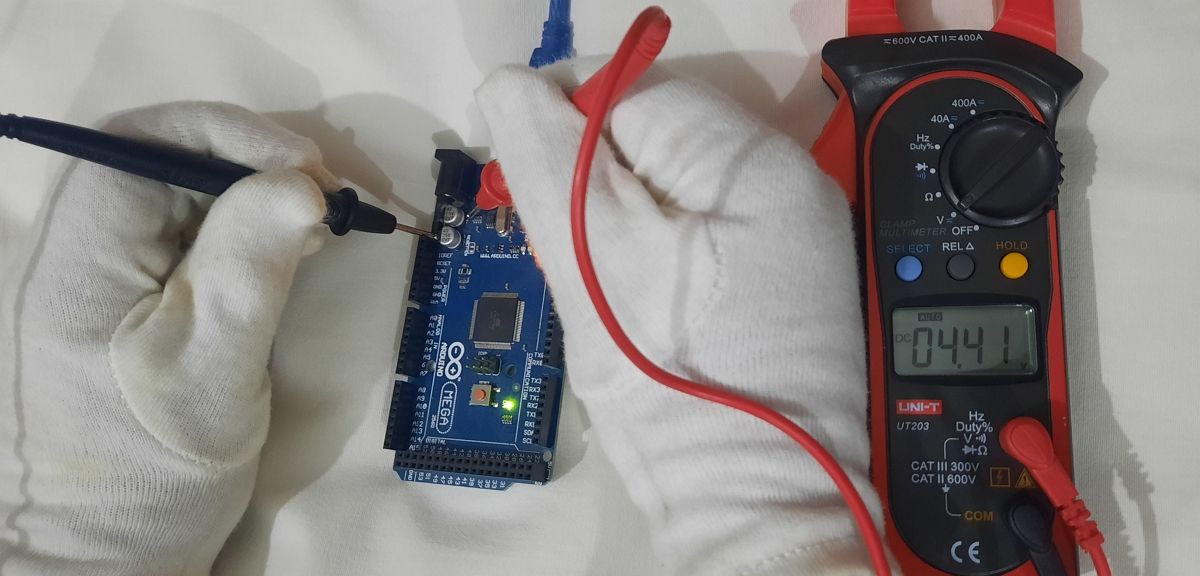

โดยทั่วไปการวัดแรงดันไฟฟ้าจะดำเนินการโดยการเชื่อมต่อเครื่องมือวัดเข้ากับจุดเฉพาะสองจุดภายในระบบไฟฟ้า กระบวนการนี้จำเป็นต้องใช้โพรบสองตัว โดยอันหนึ่งวางไว้บนจุดทดสอบซึ่งจำเป็นต้องอ่านแรงดันไฟฟ้า ในขณะที่อีกอันเชื่อมต่อกับระดับอ้างอิง ซึ่งมักจะแสดงเป็นกราวด์ ผลลัพธ์ที่แสดงของขั้นตอนนี้จะถูกสังเกตบนหน้าจอของมิเตอร์ ซึ่งการเปลี่ยนตำแหน่งของโพรบจะกลับค่าแรงดันไฟฟ้าที่ระบุเท่านั้น

กระแสตรง (DC) ซึ่งช่วยให้สามารถวัดได้อย่างแม่นยำ และกระแสสลับ (AC) โดยทั่วไปจะประเมินผ่านการแทนค่า root-mean-square (RMS) สัญลักษณ์ที่ใช้แทนค่าเหล่านี้แตกต่างกัน DC แสดงเป็น’V’โดยแสดงทั้งสองบรรทัด ในขณะที่ AC แสดงโดยใช้’V’ล้อมรอบด้วยรูปคลื่น สิ่งสำคัญคือต้องเลือกช่วงและโหมดการวัดที่เหมาะสมตามความต้องการเฉพาะของการใช้งาน

บุคคลที่ไม่คุ้นเคยกับหลักเกณฑ์ด้านความปลอดภัยทางไฟฟ้าควรงดเว้นจากระบบการจัดการที่ทำงานที่แรงดันไฟฟ้าสูง ไม่ว่าจะเป็นไฟฟ้ากระแสสลับหรือไฟฟ้ากระแสตรง

แคลมป์มิเตอร์แบบดิจิตอลวัดกระแสได้อย่างไร

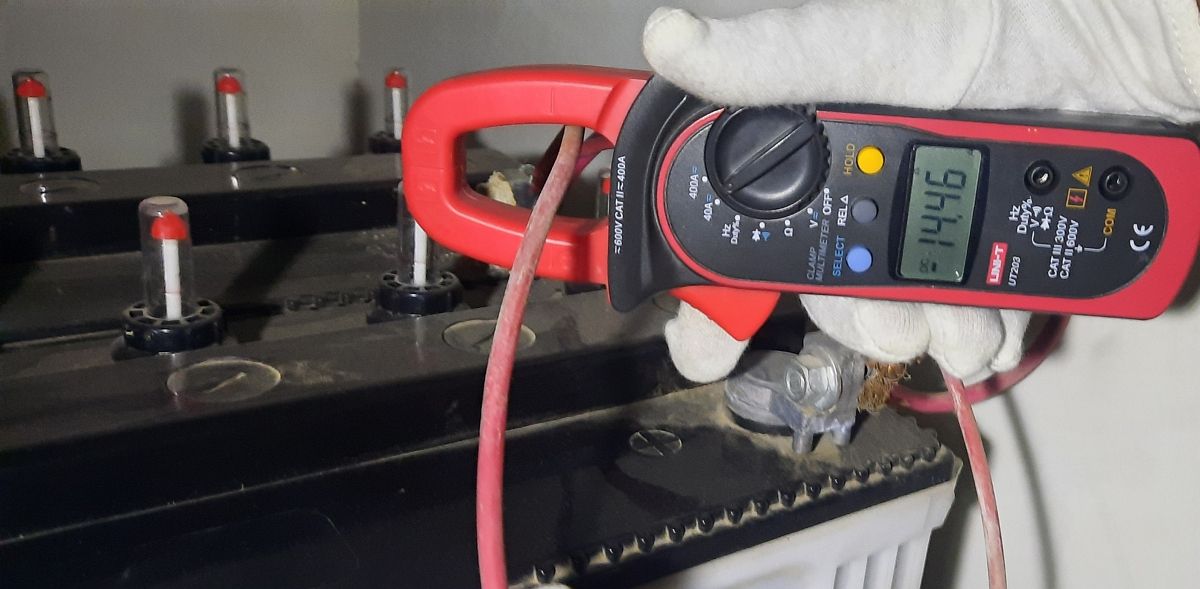

การวัดกระแสไฟฟ้าด้วยแคลมป์มิเตอร์แบบดิจิตอลทำให้กระบวนการไม่ซับซ้อน อุปกรณ์นี้ช่วยให้สามารถประเมินการไหลของกระแสในลวดนำไฟฟ้าที่ไม่มีฉนวนหรือหุ้มฉนวน เพื่อให้ได้ผลลัพธ์ที่แม่นยำ จำเป็นต้องแยกสายไฟที่กำลังทดสอบออกจากสายไฟอื่นๆ การวัดกระแสตรง (DC) และไฟฟ้ากระแสสลับ (AC) สามารถทำได้โดยใช้ปุ่ม SELECT เพื่อเลือกโหมด DC หรือ AC ตามด้วยการเลือกช่วงกระแสที่เหมาะสม เช่น 40 แอมป์หรือ 400 แอมป์ ผ่านทางโรตารี หมุนหรือปุ่ม

การกดปุ่ม"REL"(สัมพัทธ์) บนแคลมป์มิเตอร์แบบดิจิทัลจะรีเซ็ตการแสดงผลของมิเตอร์ให้เป็นศูนย์ ซึ่งทำหน้าที่เป็นจุดอ้างอิงสำหรับการวัดกระแส ในการวัดกระแสไฟฟ้า ให้วางสายไฟหรือตัวนำที่จะวัดไว้ภายในปากของอุปกรณ์ในขณะที่จ่ายกระแสไฟตามลำดับ การทำเช่นนี้จะไม่เกิดการหยุดชะงักของวงจรและไม่ส่งผลให้มีการสูญเสียพลังงานหรือเป็นอันตรายต่อระบบ นอกจากนี้ ตรวจสอบให้แน่ใจว่าตัวนำวางอยู่ในมุมที่ถูกต้องและอยู่ตรงกลางระหว่างขากรรไกร การวางแนวนี้ช่วยให้ขากรรไกรทำหน้าที่เป็นขดลวดที่ล้อมรอบตัวนำเมื่อปิด

ทำการทดสอบความต่อเนื่องโดยใช้แคลมป์มิเตอร์

ความต่อเนื่องทางไฟฟ้าหมายถึงการมีอยู่ของเส้นทางที่ไม่ขาดตอนซึ่งกระแสไฟฟ้าอาจไหลผ่าน การใช้ฟังก์ชันการทดสอบความต่อเนื่องบนแคลมป์มิเตอร์แบบดิจิทัลของเราช่วยให้เราสามารถประเมินฟิวส์ สายเคเบิล การเชื่อมต่อทางไฟฟ้า ตัวนำ และองค์ประกอบอื่นๆ มากมายโดยการพิจารณาความสามารถในการรักษาการเชื่อมต่อทางไฟฟ้าอย่างต่อเนื่อง คุณลักษณะนี้จะค้นหาทั้งความต่อเนื่องทางไฟฟ้าและความต้านทานขั้นต่ำระหว่างจุดทดสอบที่ระบุสองจุด

ควรเน้นย้ำว่าการถอดแหล่งจ่ายไฟเป็นสิ่งสำคัญในระหว่างการทดสอบความต่อเนื่อง ตรงกันข้ามกับความเชื่อที่นิยม การกระทำนี้ไม่ได้มีไว้เพื่อความปลอดภัยเท่านั้น แต่ความต่อเนื่องถูกกำหนดโดยการส่งกระแสไฟฟ้าที่ไม่มีนัยสำคัญผ่านขาทดสอบทั้งสองและประเมินความต้านทาน กระแสไฟฟ้าเพิ่มเติมใดๆ จะป้องกันไม่ให้แคลมป์มิเตอร์วัดความต้านทานระหว่างโพรบทั้งสองได้อย่างแม่นยำ

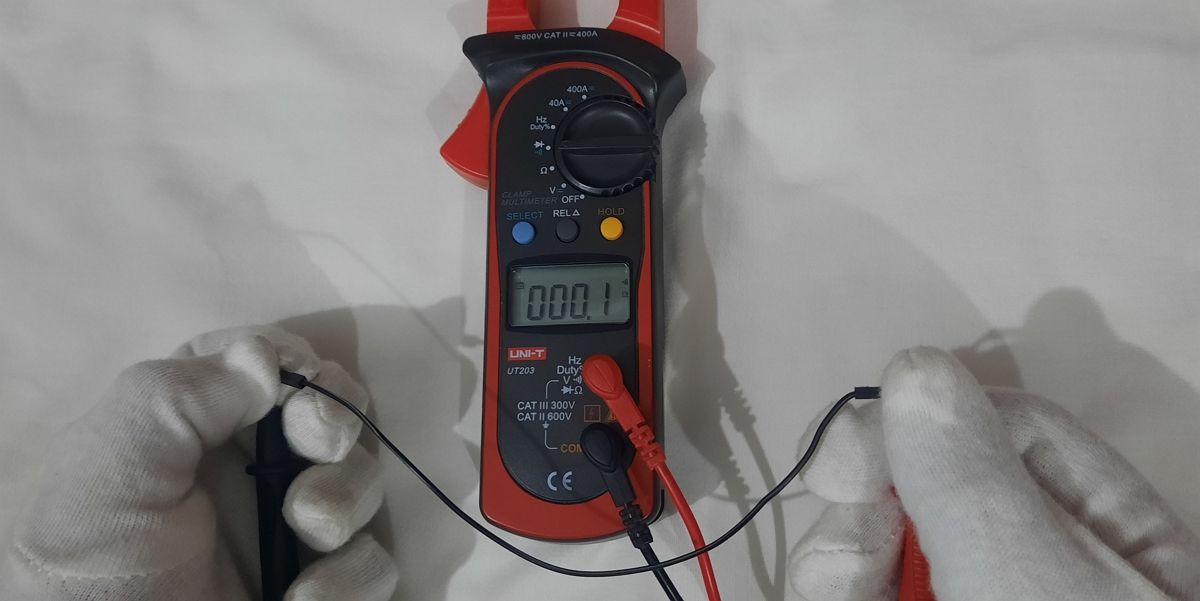

หากต้องการดำเนินการทดสอบความต่อเนื่อง ให้ปรับปุ่มหมุนเลือกไปที่ไอคอนไดโอด (–º) แคลมป์มิเตอร์แบบดิจิตอลบางรุ่นอาจจำเป็นต้องใช้ปุ่มเพื่อเปิดใช้งานฟังก์ชันนี้ เมื่อเปิดใช้งาน หน้าจอแสดงผลของแคลมป์มิเตอร์จะแสดงตัวอักษร"V"หรือ"Ω"ใช้ขาทดสอบกับตำแหน่งที่คุณต้องการประเมินความต่อเนื่อง ขั้วของโพรบทดสอบโดยทั่วไปไม่ได้สร้างความแตกต่างในสถานการณ์นี้ เมื่อทดสอบความต่อเนื่อง แคลมป์มิเตอร์จะปล่อยสัญญาณเสียง (โทนเสียง) เมื่อระบุการเชื่อมต่อวงจรที่ประกอบด้วยความต้านทานเพียงเล็กน้อยเท่านั้น (โดยปกติจะน้อยกว่า 10 โอห์ม) แต่จะยังคงเงียบอยู่หากเส้นทางถูกขัดจังหวะหรือมีความต้านทานสูง (โดยปกติจะมากกว่า 31 โอห์ม)

สัญญาณเสียงช่วยให้ผู้ใช้มีสมาธิกับขั้นตอนการทดสอบ ในขณะเดียวกันก็ป้องกันการตรวจสอบหน้าจอของแคลมป์มิเตอร์ด้วยสายตา เมื่อแยกสายทดสอบออก แคลมป์มิเตอร์แบบดิจิทัลอาจแสดงสถานะโอเวอร์โหลดตามที่ระบุด้วย"OL"บนจอแสดงผล

การเปรียบเทียบประสิทธิภาพ

แคลมป์มิเตอร์แบบดิจิทัลและมัลติมิเตอร์แบบดิจิทัลมีความสามารถในการประเมินคุณลักษณะทางไฟฟ้าพื้นฐานที่เทียบเคียงได้ อย่างไรก็ตาม วิธีการวัดการไหลของกระแสมีความแตกต่างกัน แคลมป์มิเตอร์มีความสามารถในการระบุกระแสโดยไม่รบกวนวงจร ซึ่งทำให้เหมาะสำหรับใช้ในพื้นที่จำกัดหรือเมื่อตรวจสอบตัวนำที่ทำงานอยู่ นอกจากนี้ อุปกรณ์เหล่านี้ยังมีความเสี่ยงน้อยที่สุดในระหว่างการใช้งานเนื่องจากมีลักษณะไม่รุกล้ำ แม้ว่าจะใช้ประเมินกระแสจำนวนมากเป็นหลัก แต่แคลมป์มิเตอร์อาจมีความไวต่อปริมาณไฟฟ้าเพียงเล็กน้อย

มัลติมิเตอร์แบบดิจิตอลจำเป็นต้องวางโพรบไฟฟ้าไว้ในรูปแบบสำหรับการวัดกระแสไฟฟ้าโดยการวางตำแหน่งให้เป็นอนุกรมข้ามขั้วต่อที่ต้องการวัดกระแสไฟฟ้า อย่างไรก็ตาม ควรสังเกตว่าโดยทั่วไปมัลติมิเตอร์แบบดิจิทัลสามารถให้การวัดกระแสที่แม่นยำยิ่งขึ้นเมื่อเปรียบเทียบกับแคลมป์มิเตอร์

การวัดทางไฟฟ้าโดยใช้แคลมป์มิเตอร์เป็นเรื่องง่าย

แคลมป์มิเตอร์ทำหน้าที่เป็นเครื่องมือที่ขาดไม่ได้สำหรับผู้ที่ทำงานด้านไฟฟ้า รวมถึงมืออาชีพ มือสมัครเล่น และผู้สนใจรัก อุปกรณ์อเนกประสงค์นี้ให้ข้อมูลที่สำคัญสำหรับการวินิจฉัยและวิเคราะห์ระบบไฟฟ้าหรืออิเล็กทรอนิกส์ ในขณะเดียวกันก็รักษาความสมบูรณ์ของสายไฟที่เกี่ยวข้อง ความเรียบง่ายของเทคนิคการตรวจวัดทำให้ผู้ใช้สามารถตรวจสอบการเชื่อมต่อและวัดพารามิเตอร์การทำงานต่างๆ ได้อย่างง่ายดาย

ในการประเมินค่าการนำไฟฟ้าที่แม่นยำในปัจจุบัน เราจะต้องเลือกระหว่างตัวเลือกต่างๆ ที่มีอยู่บนอินเทอร์เฟซของอุปกรณ์ จากนั้นจึงปิดสายไฟที่มีกระแสไฟฟ้าไว้อย่างแน่นหนาภายในด้ามจับหลัก บุคคลที่ทำหน้าที่นี้ ไม่ว่าจะเป็นผู้เชี่ยวชาญที่มีประสบการณ์หรือผู้ที่กระตือรือร้นทั่วไป จะพบว่าความสามารถของตนในด้านนี้ช่วยอำนวยความสะดวกในกระบวนการได้อย่างมาก
