ออสซิลโลสโคปคืออะไรและใช้ทำอะไร?

ประเด็นที่สำคัญ

ออสซิลโลสโคปทำหน้าที่เป็นเครื่องช่วยการมองเห็นในการวิเคราะห์สัญญาณอิเล็กทรอนิกส์ เพิ่มความแม่นยำ และอำนวยความสะดวกในการตัดสินใจโดยใช้ข้อมูลรอบด้านในขอบเขตของวิศวกรรมไฟฟ้า

ออสซิลโลสโคปเป็นอุปกรณ์ที่อำนวยความสะดวกในการรับและการแสดงสัญญาณที่เข้ามา ทำให้สามารถตรวจสอบและประเมินผลได้อย่างครอบคลุม

เมื่อเลือกออสซิลโลสโคปเพื่อซื้อ สิ่งสำคัญคือต้องคำนึงถึงพารามิเตอร์ต่างๆ รวมถึงอัตราบิต อัตราตัวอย่าง ตัวเลือกตัวเชื่อมต่อ และความเข้ากันได้ของโพรบ เพื่อให้สามารถวัดและตรวจสอบสัญญาณไฟฟ้าได้อย่างแม่นยำ

ออสซิลโลสโคปเป็นเครื่องมือสำคัญสำหรับผู้เกี่ยวข้องกับงานอิเล็กทรอนิกส์ เนื่องจากช่วยให้มองเห็นสัญญาณที่ถูกจัดการได้ ซึ่งช่วยเพิ่มความแม่นยำและนำไปสู่การตัดสินใจที่ดีขึ้น

ออสซิลโลสโคปใช้ทำอะไร?

หน้าที่ของออสซิลโลสโคปคือการจับและแสดงภาพสัญญาณไฟฟ้าที่เข้ามา ในบางกรณี สัญญาณอาจถูกจัดเก็บไว้เพื่อการวิเคราะห์เพิ่มเติมในภายหลัง

ออสซิลโลสโคปทำงานอย่างไร?

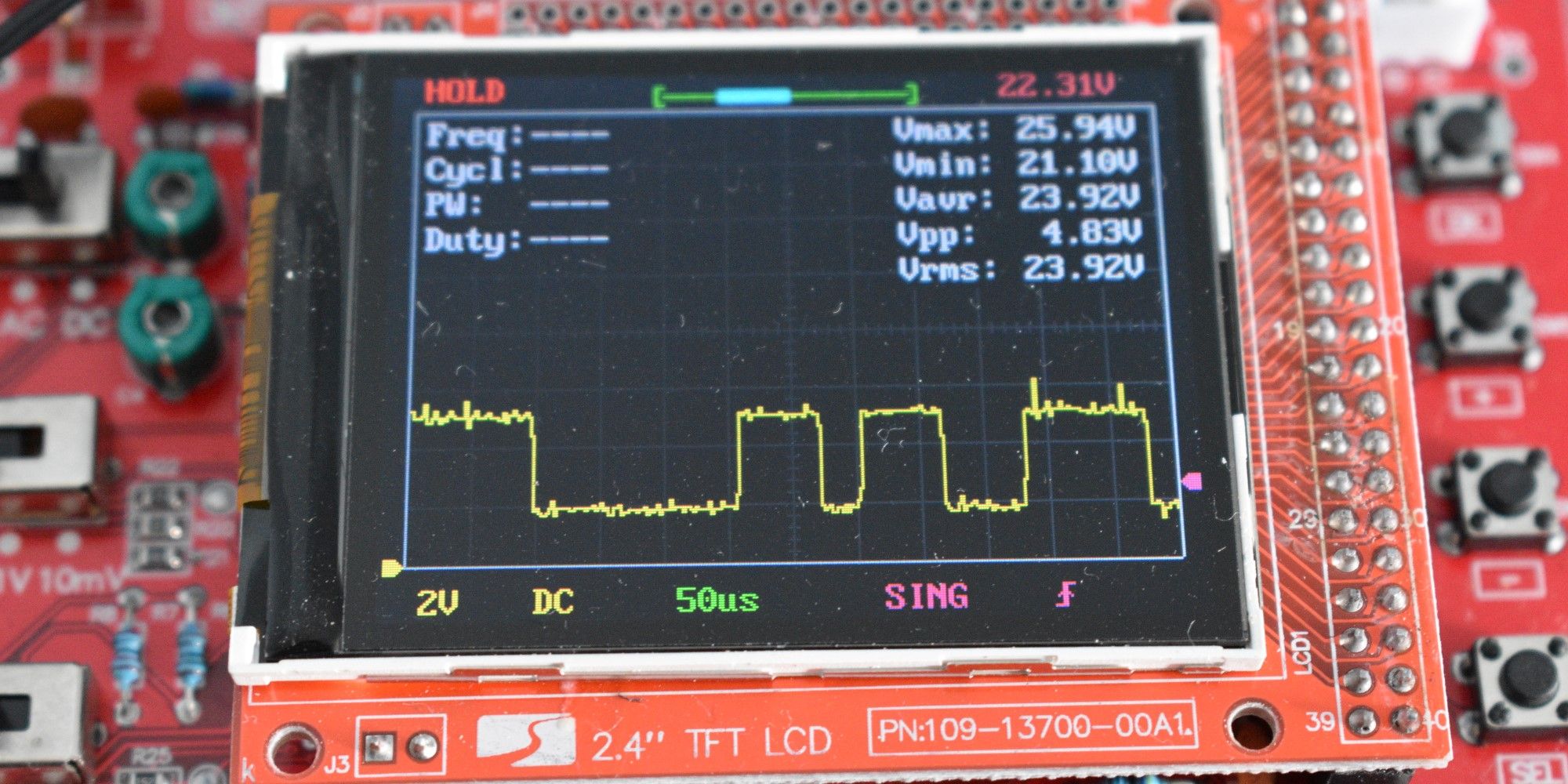

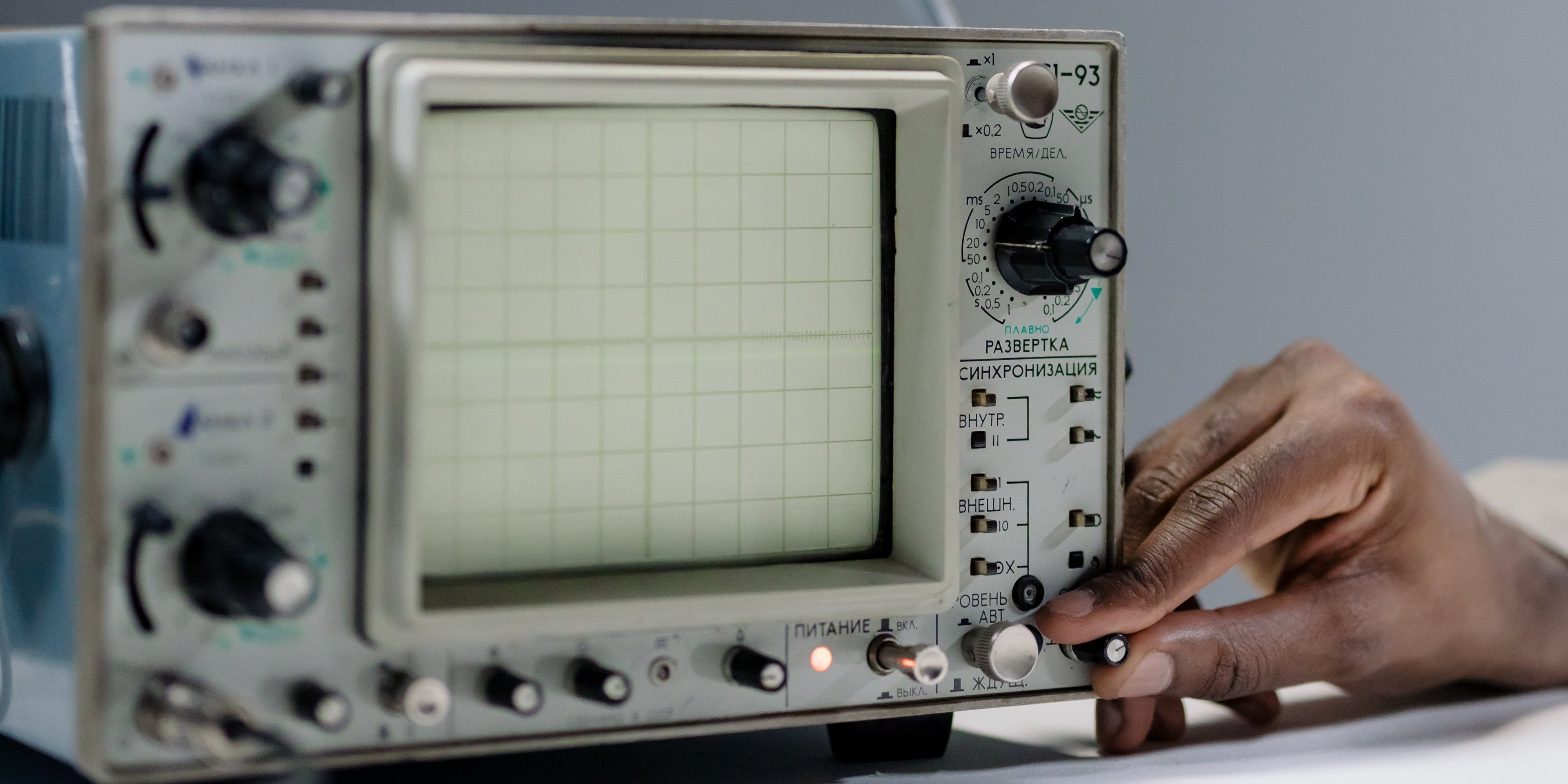

โดยทั่วไปออสซิลโลสโคปจะมีขั้วต่ออย่างน้อยสองขั้ว โดยขั้วหนึ่งเชื่อมต่อกับกราวด์ ในขณะที่ขั้วต่อที่เหลือทำหน้าที่วัดโหนดเฉพาะภายในวงจรไฟฟ้า ด้วยการวัดค่าความต่างศักย์ไฟฟ้าระหว่างสองจุดนี้ ออสซิลโลสโคปจะจับและแสดงข้อมูลนี้เพื่อการวิเคราะห์ ออสซิลโลสโคปมีจำหน่ายทั้งในรูปแบบแอนะล็อกหรือดิจิทัล แต่ออสซิลโลสโคปยังทำงานเหมือนกันในทั้งสองรูปแบบ โดยแสดงรูปคลื่นที่แสดงถึงความผันผวนของแรงดันไฟฟ้าเมื่อเวลาผ่านไป

ออสซิลโลสโคปต้องการคุณสมบัติอะไรบ้าง?

การสำรวจโลกของออสซิลโลสโคปอาจเป็นงานที่น่ากังวล เมื่อคำนึงถึงภาษาทางเทคนิคและคำศัพท์เฉพาะทางที่แพร่หลายในวงการนี้ อย่างไรก็ตาม ด้วยคำแนะนำจากผู้เชี่ยวชาญของเรา คุณไม่จำเป็นต้องกังวลเกี่ยวกับความซับซ้อนของโดเมนที่มีความเชี่ยวชาญสูงนี้ เราพร้อมช่วยคุณตัดผ่านศัพท์เฉพาะและตัดสินใจอย่างชาญฉลาดเมื่อต้องเลือกออสซิลโลสโคปที่สมบูรณ์แบบสำหรับความต้องการของคุณ ดังนั้นให้เราแนะนำคุณทุกขั้นตอนในการแสวงหาเครื่องดนตรีในอุดมคติของคุณ

อัตราบิตและอัตราตัวอย่าง

ความถี่สุ่มตัวอย่างของสัญญาณขาเข้าและความลึกบิตที่ใช้เพื่อแสดงแต่ละตัวอย่าง

ในขอบเขตของออสซิลโลสโคป อัตราตัวอย่างจะแสดงเป็นหน่วยของ MSPS หรือ GSPS ซึ่งแสดงถึงตัวอย่างเมกะหรือกิกะต่อวินาที หน่วยเมตริกนี้แตกต่างจากแบนด์วิดท์ ซึ่งโดยทั่วไปจะแสดงเป็นเฮิรตซ์และเกี่ยวข้องกับส่วนประกอบแอนะล็อกของอุปกรณ์ โดยทำหน้าที่เป็นตัวกรองความถี่ต่ำผ่านเพื่อให้ความถี่ต่ำลงในขณะที่ปฏิเสธความถี่ที่สูงกว่า คำว่า"แบนด์วิดท์"หมายถึงความถี่ที่สัญญาณประสบกับการลดทอนในระดับหนึ่ง ซึ่งมักกำหนดให้ลดลง 3 dB ซึ่งสอดคล้องกับการลดความกว้างของสัญญาณลงครึ่งหนึ่ง

ความลึกของบิตของการบันทึกเสียงดิจิทัลเป็นปัจจัยสำคัญที่กำหนดช่วงของค่าที่ใช้เพื่อแสดงตัวอย่างแต่ละตัวอย่าง เมื่อมีเพียงหนึ่งบิตต่อตัวอย่าง ค่าที่เป็นไปได้จะถูกจำกัดไว้ที่"เปิด"หรือ"ปิด"หรือค่าไบนารี่เป็น 0 และ 1 อย่างไรก็ตาม เมื่อจำนวนบิตที่มีอยู่เพิ่มขึ้น ความแม่นยำของข้อมูลที่เข้ามาก็จะเพิ่มขึ้นตามไปด้วย สัญญาณอนาล็อกสามารถประมาณได้ ซึ่งช่วยให้ระดับกลางมีความหลากหลายมากขึ้นระหว่างค่าสุดขั้ว 0 ถึง 1 ส่งผลให้การแสดงรูปคลื่นดั้งเดิมราบรื่นยิ่งขึ้น

ออสซิลโลสโคปแบบ 16 บิตสามารถแสดงค่าที่อ่านได้ 65,536 ค่า ในขณะที่ออสซิลโลสโคปแบบ 12 บิตสามารถแสดงค่าได้เพียง 4,096 ค่าเท่านั้น อย่างไรก็ตาม ควรคำนึงว่าเพื่อให้ความแม่นยำทางดิจิทัลในระดับสูงดังกล่าวมีความสำคัญ อัตราส่วนสัญญาณต่อเสียงรบกวนจะต้องค่อนข้างแข็งแกร่ง ในงานเขียนก่อนหน้านี้ เราได้พูดคุยถึงความสำคัญของข้อมูลไบนารีและความหมายของข้อมูล

ตัวเชื่อมต่อ

ออสซิลโลสโคปส่วนใหญ่มาพร้อมกับ BNC หรือ SMA-ขั้วต่อชนิด จับคู่ตัวเลือกของคุณกับโพรบที่คุณกำลังซื้อ หากคุณกำลังวัดสัญญาณบางประเภท เช่น เสียงระดับสาย คุณอาจมองหาอะแดปเตอร์ที่รับอินพุต TS, TRS หรือ RCA

นอกจากนี้ การพิจารณาจำนวนขั้วต่อที่ได้รับจากออสซิลโลสโคปก็เป็นสิ่งสำคัญ รุ่นที่มีพอร์ตอินพุตหลายพอร์ตช่วยให้สามารถตรวจสอบสัญญาณจำนวนมากได้พร้อมกัน คุณลักษณะนี้จะมีประโยชน์อย่างยิ่งเมื่อทำงานกับอุปกรณ์ที่เชื่อมต่อผ่านบัส I2C หรือ SPI เนื่องจากช่วยให้มองเห็นรูปคลื่นที่ซ้อนทับเพื่อให้แน่ใจถึงการทำงานที่ซิงโครไนซ์กัน

โพรบแบบพาสซีฟหรือแบบแอคทีฟ?

โพรบแบบพาสซีฟประกอบด้วยตัวต้านทานในตัวและตัวเก็บประจุแบบปรับได้ซึ่งจัดเรียงขนานกันภายในอุปกรณ์ ในทางกลับกัน โพรบแบบแอคทีฟจำเป็นต้องมีส่วนประกอบเพิ่มเติม เช่น แอมพลิฟายเออร์ออนบอร์ดสำหรับการทำงาน แม้จะมีความซับซ้อนเพิ่มขึ้น แต่โพรบแบบแอคทีฟอาจมีข้อได้เปรียบบางประการเมื่อต้องรับมือกับสัญญาณที่เปลี่ยนแปลงอย่างรวดเร็ว เนื่องจากมีผลกระทบต่อสัญญาณที่กำลังวัดน้อยที่สุด

ความต้านทาน

ความต้านทานขององค์ประกอบภายในของโพรบมีบทบาทสำคัญในการกำหนดระดับอิมพีแดนซ์ที่ได้รับ โดยทั่วไปแล้วจะมีตัวเลือกหลักสองตัวเลือกให้เลือก-หนึ่งเมกะโอห์มหรือห้าสิบโอห์ม สำหรับผู้เริ่มต้น การเชื่อมต่อหนึ่งเมกะโอห์มก็เพียงพอแล้ว ในทางกลับกัน โดยทั่วไปแล้วโพรบห้าสิบโอห์มจะใช้ในวงจรไฟฟ้าแรงต่ำและความถี่สูง

ออสซิลโลสโคปเป็นเครื่องมือที่ยอดเยี่ยมสำหรับผู้ประกอบอุปกรณ์อิเล็กทรอนิกส์

ออสซิลโลสโคปเป็นเครื่องมือที่ขาดไม่ได้ซึ่งสามารถนำไปใช้ในสภาพแวดล้อมต่างๆ ได้ ตั้งแต่สิ่งอำนวยความสะดวกด้านการวิจัยขั้นสูงไปจนถึงพื้นที่ทำงานแบบสบายๆ เช่น โรงเก็บของในสวน การพยายามสร้างและแก้ไขปัญหาเกี่ยวกับวงจรอิเล็กทรอนิกส์โดยไม่ได้รับความช่วยเหลือจะคล้ายคลึงกับการเตรียมอาหารโดยไม่ต้องใช้กระทะ ขอแนะนำอย่างยิ่งให้ใช้จ่ายที่จำเป็นสำหรับตราสารอันมีค่านี้ เนื่องจากจะพิสูจน์ตัวเองว่าเป็นการลงทุนที่คุ้มค่าอย่างไม่ต้องสงสัย
