8 สุดยอดโครงการ Raspberry Pi Smart Magic Mirror

การสร้างกระจกวิเศษที่แสดงสภาพอากาศ ข่าวสาร และข้อมูลการเดินทางแบบเรียลไทม์ ฯลฯ ถือเป็นโครงการยอดนิยม เรียนรู้วิธีสร้างกระจกอัจฉริยะ DIY ด้วยต้นทุนเพียงเล็กน้อยด้วยคอมพิวเตอร์บอร์ดเดี่ยว Raspberry Pi และรับแรงบันดาลใจจากตัวอย่างบางส่วน

ทำไมคุณถึงต้องการ Raspberry Pi

การทำซ้ำแนวคิดอย่างละเอียดอาจเกี่ยวข้องกับการรวมอุปกรณ์มัลติมีเดีย เช่น แท็บเล็ต Android หรือจอคอมพิวเตอร์ ภายในขอบเขตของเฟรมเวิร์กมิเรอร์แบบดั้งเดิม แม้ว่าการกำหนดค่านี้อาจส่งผลให้มีการแสดงผลภาพที่กว้างขึ้น แต่ก็น่าสังเกตว่าการเลือกใช้จอภาพแทนแท็บเล็ตจะให้ขนาดที่มากกว่า นอกจากนี้ การใช้แพลตฟอร์มคอมพิวเตอร์ Raspberry Pi ยังช่วยให้สามารถบูรณาการระบบคอมพิวเตอร์ที่มีฟังก์ชันการทำงานเต็มรูปแบบภายในขอบเขตที่กะทัดรัดของเคสมิเรอร์ แม้ว่าจะมีข้อจำกัดบางประการก็ตาม การนำอุปกรณ์อิเล็กทรอนิกส์รุ่นเก่ามาใช้ใหม่ เช่น จอ LCD ที่ล้าสมัย ถือเป็นอีกวิธีหนึ่งในการเติมชีวิตชีวาให้กับส่วนประกอบเหล่านี้ และมีส่วนทำให้เกิดแนวทางปฏิบัติที่ยั่งยืน

Raspberry Pi เป็นอุปกรณ์คอมพิวเตอร์ขนาดกะทัดรัดที่ทำงานบนระบบปฏิบัติการบน Linux และมีเครือข่ายนักพัฒนาที่กว้างขวาง มันได้รับความนิยมอย่างมากในหมู่ชุมชนกระจกอัจฉริยะที่ต้องทำด้วยตัวเอง (DIY) ซึ่งชอบมันมากกว่าทางเลือกอื่น นอกจากนี้ โครงสร้างการกำหนดราคาที่เอื้อมถึงได้ ซึ่งมีตั้งแต่เพียง 35 ดอลลาร์สำหรับรุ่นมาตรฐาน ยังตอกย้ำความน่าดึงดูดใจในฐานะโซลูชันที่คุ้มต้นทุนเมื่อเปรียบเทียบกับอุปกรณ์ของคู่แข่ง

เราสามารถสร้างกระจกอัจฉริยะโดยใช้ Raspberry Pi Zero 2 W ที่เปิดใช้งาน WiFi ได้ในราคาเพียง 15 ดอลลาร์ ค้นหาว่า Raspberry Pi รุ่นใดเหมาะสมที่สุดสำหรับกิจการที่กำลังจะมาถึงของคุณโดยการสำรวจรุ่นต่างๆ และเปรียบเทียบคุณลักษณะต่างๆ

สิ่งที่คุณต้องการสำหรับกระจกอัจฉริยะของคุณ

ไม่ว่าโปรเจ็กต์กระจกอัจฉริยะใดก็ตามที่เราเลือกที่จะดำเนินการจากตัวเลือกที่ให้มา ส่วนประกอบที่ขาดไม่ได้บางอย่างก็เป็นสิ่งจำเป็นเสมอ เพื่ออำนวยความสะดวกในกระบวนการค้นหาและหลีกเลี่ยงความซ้ำซ้อน ฉันได้แจกแจงคุณสมบัติที่สำคัญดังนี้

กระจกสองทาง

มันเป็นกระจกอัจฉริยะ จึงไม่น่าแปลกใจเลยที่คุณจะต้องมีกระจกจริงๆ ใช่ไหม? โครงการนี้ต้องใช้กระจกสองทาง ซึ่งคุณสามารถซื้อได้ที่ TwoWayMirrors.com หรือไปที่ร้านฮาร์ดแวร์ใกล้บ้านคุณ ตามหลักการแล้ว ให้รับจากไซต์เนื่องจากคุณสามารถปรับแต่งความสูง ความกว้าง และขอบได้

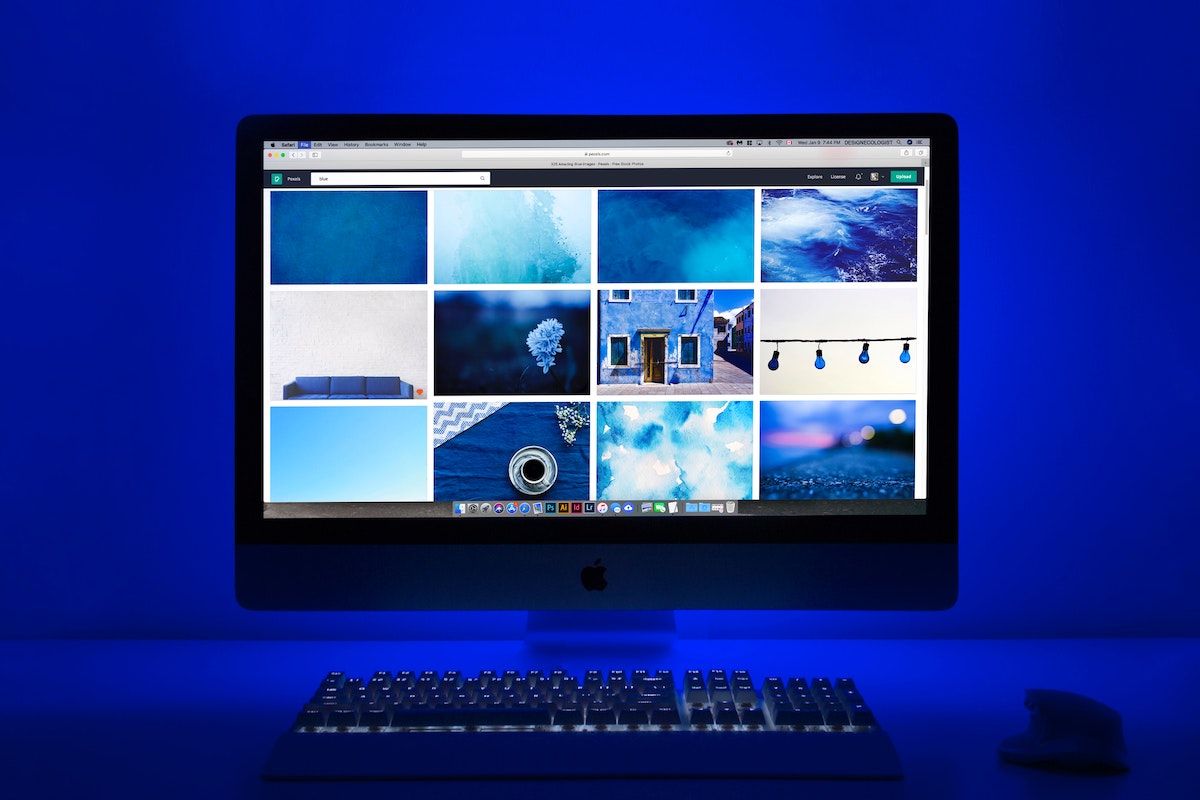

จอแอลซีดี

เพื่อที่จะใช้จอแสดงผลคอมพิวเตอร์ที่มีอยู่ซึ่งอาจมีจำหน่าย จะมีการติดตั้งหน้าจอที่ได้รับการปรับปรุงใหม่ด้านหลังพื้นผิวสะท้อนแสง ตัวเลือกทางเลือกนี้ใช้งานได้จริงมากกว่าการซื้อจอภาพใหม่และสามารถให้ฟังก์ชันการทำงานเพิ่มเติมแก่อุปกรณ์ของคุณได้

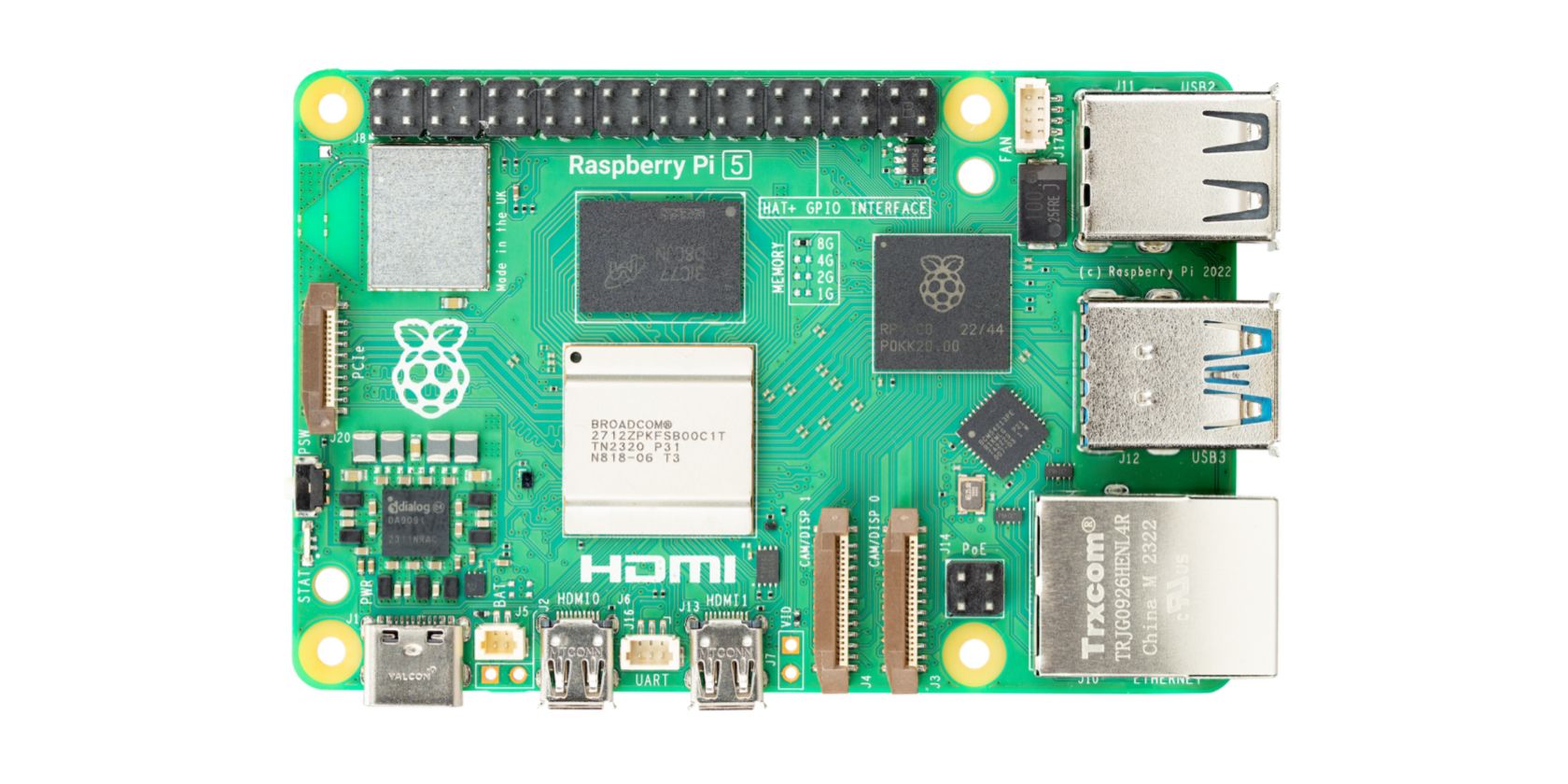

ราสเบอร์รี่ปี่

เครดิตรูปภาพ: Raspberry Pi

แม้ว่าคุณจะสามารถสร้างกระจกอัจฉริยะด้วย Pi Zero 2 W มูลค่า 15 เหรียญสหรัฐได้ แต่ก็ไม่ได้ให้ผลลัพธ์ที่ดีที่สุดแก่คุณ ให้พิจารณา Raspberry Pi 4 หรือ Pi 5 ที่ทรงพลังกว่า ซึ่งมีราคาตั้งแต่ 35 ดอลลาร์หรือ 60 ดอลลาร์ตามลำดับ เลือกผลิตภัณฑ์และผู้จัดจำหน่ายที่ดีที่สุดสำหรับคุณใน เว็บไซต์อย่างเป็นทางการ

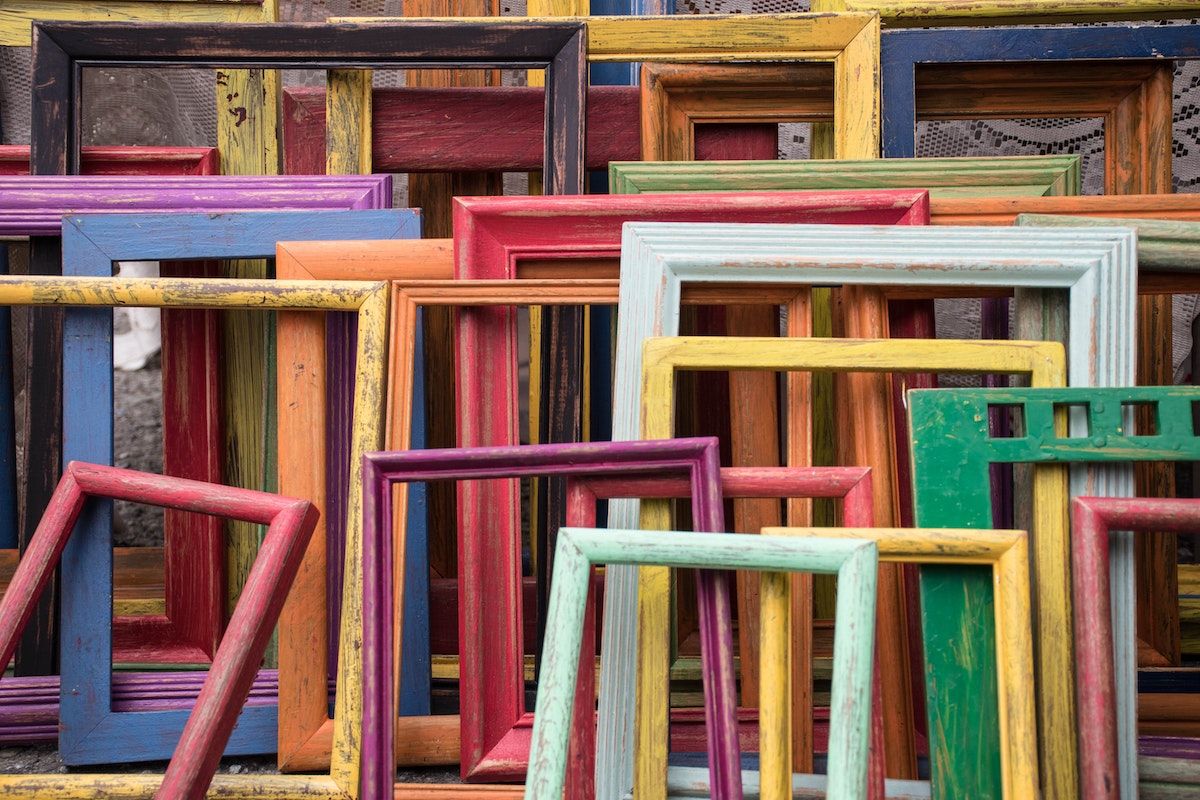

กรอบไม้

โครงสร้างรองรับจำเป็นสำหรับการติดกระจกและหน้าจอแสดงผลด้านหลัง การละเลยขั้นตอนนี้อาจส่งผลให้ดูไม่เรียบร้อย และจำเป็นต้องจัดระเบียบสายเคเบิลอย่างขยันขันแข็ง ผู้ค้าปลีกฮาร์ดแวร์ใกล้บ้านของคุณควรจัดเตรียมเอกสารและคำแนะนำที่เหมาะสม

นอกเหนือจากรายการที่กล่าวถึงข้างต้นแล้ว จำเป็นต้องมีทรัพยากรพื้นฐานที่จำเป็นสำหรับการใช้ประโยชน์ด้วย ดังนั้น ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือช่างหลายประเภท เช่น ไขควง สกรูประเภทต่างๆ กระดาษทรายหรือเครื่องขัด ตลอดจนอุปกรณ์งานไม้อื่นๆ ที่จำเป็น

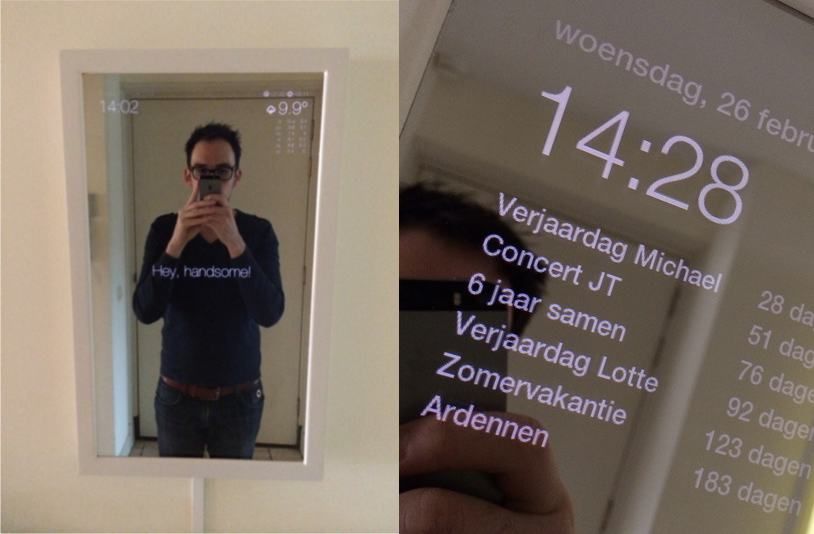

MagicMirror²: Pi Smart Mirror ดั้งเดิม

อันที่จริง เรามี MagicMirror®² ที่น่านับถืออยู่ตรงหน้าเรา ซึ่งเป็นผลงานการสร้างสรรค์อันชาญฉลาดที่ไม่มีใครอื่นนอกจาก Michael Teeuw เป็นหัวหอก สิ่งนี้ถือเป็นข้อพิสูจน์ถึงความพยายามบุกเบิกของเขาในการสร้างระบบกระจกอัจฉริยะที่ใช้งานได้อย่างสมบูรณ์โดยใช้ Raspberry Pi นอกจากนี้ นาย Teeu ยังแสดงให้เห็นถึงการมองการณ์ไกลอย่างน่าทึ่งในการทำให้งานของเขาเข้าถึงได้และปรับเปลี่ยนได้ ซึ่งช่วยให้ผู้อื่นสามารถเลียนแบบและปรับแต่งความสำเร็จของเขาได้ตามต้องการ

Michael ได้เขียนชุด บทช่วยสอน MagicMirror² เพื่อให้คุณสามารถอ่านทั้งหมดเกี่ยวกับเรื่องนี้ได้ในบล็อกของเขา เขาจะแนะนำคุณตลอดการตั้งค่าและการสร้างทั้งหมด

ส่วนที่ดีที่สุดคือเขาทำกระบวนการได้ง่ายแค่ไหน เรียกใช้สคริปต์ Bash ง่ายๆ จาก MagicMirror² จากนั้น Raspberry Pi ของคุณจะพร้อมใช้งาน โมดูลเริ่มต้นประกอบด้วยนาฬิกา ปฏิทิน พยากรณ์อากาศ ฟีดข่าว และข้อความเสริม และผู้คนกำลังสร้าง โมดูลบุคคลที่สาม ที่คุณสามารถติดตั้งได้

หากคุณยังใหม่ต่อโลกแห่งกระจกอัจฉริยะ นี่คือโครงการที่จะเริ่มต้น มีชุมชนขนาดใหญ่อยู่รอบๆ และคุณสามารถขอความช่วยเหลือได้ที่ ฟอรัม MagicMirror²

เว็บไซต์: เฟิร์มแวร์ | คู่มือฉบับเต็ม | GitHub

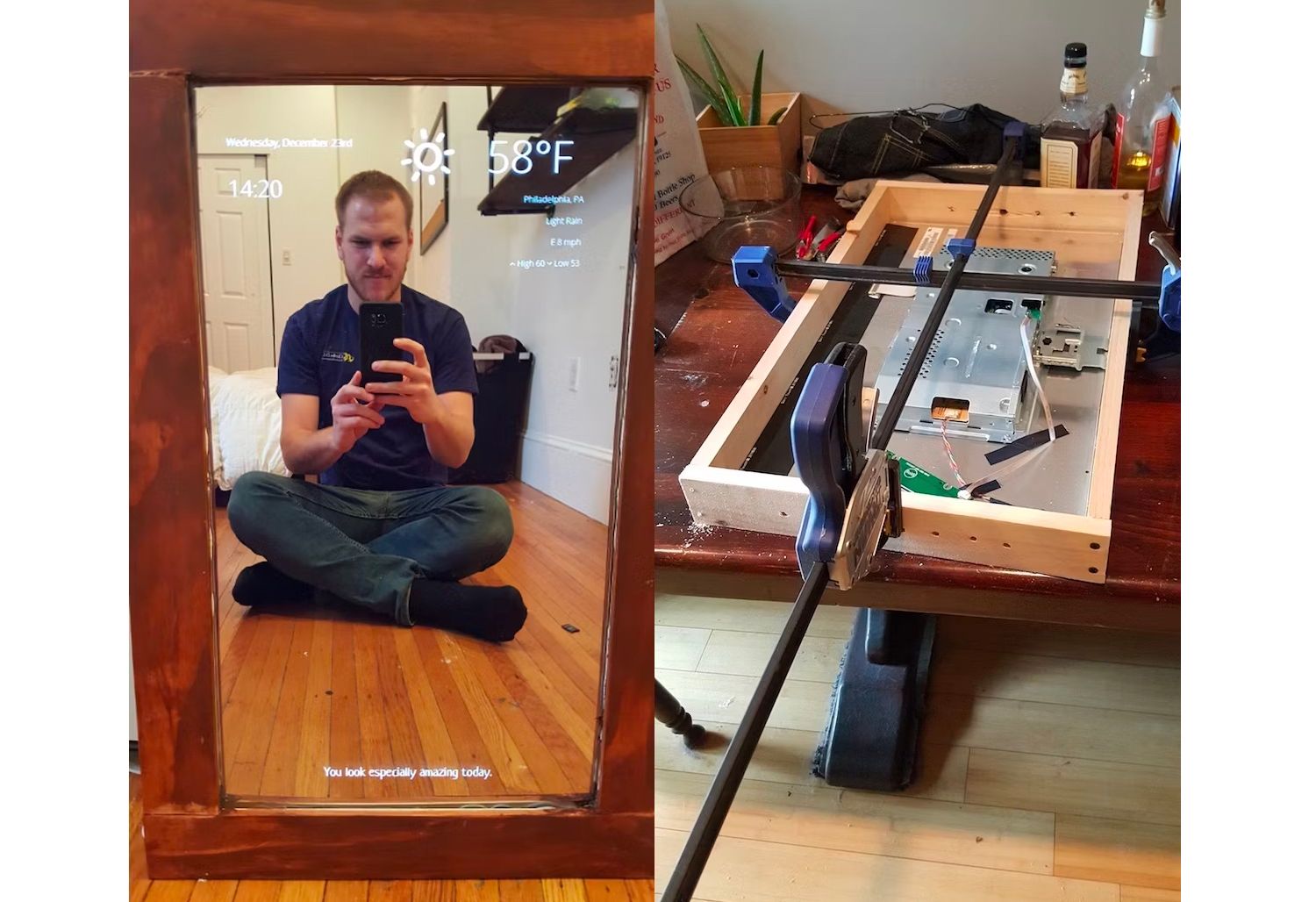

MirrorMirror: คู่มือฮาร์ดแวร์ที่ดีที่สุด

MirrorMirror ของ Dylan Pierce ไม่เกี่ยวข้องกับ MagicMirror² แต่ก็มีประโยชน์พอๆ กัน สาเหตุหลักมาจาก โพสต์บล็อกต้นฉบับ ของ Pierce เป็นคำแนะนำทีละขั้นตอนที่ดีที่สุด สู่กระบวนการก่อสร้างจริง

เพียร์ซเบี่ยงเบนไปจากแบบแผนด้วยการปรับแต่ง Chromium ให้เปิดโดยอัตโนมัติเมื่อบูตหลังจากติดตั้ง Raspbian ซึ่งปัจจุบันเรียกว่า Raspberry Pi OS บนอุปกรณ์ Raspberry Pi ต่อจากนั้น เขาได้สร้างเว็บไซต์ส่วนตัวและสร้างโครงสร้างพื้นฐานเซิร์ฟเวอร์ของเขาเอง

ในการสร้างกระจกอัจฉริยะส่วนบุคคล เราควรตรวจสอบบล็อกโพสต์ทั้งหมดโดย Pierce ซึ่งเป็นผู้สร้างกระจกดังกล่าวเป็นของขวัญอย่างรอบคอบ ผู้เขียนให้ความสำคัญกับรูปลักษณ์ของมันอย่างละเอียดถี่ถ้วน และถึงแม้ว่าบทช่วยสอนอาจจะเก่าไปบ้าง แต่ก็มีข้อมูลที่เป็นประโยชน์ เช่น การถอดกรอบจอภาพหรือการจัดระเบียบสายเคเบิล อย่างไรก็ตาม สิ่งที่ทำให้โครงการนี้แตกต่างอย่างแท้จริงคืองานฝีมืออันวิจิตรบรรจงที่แสดงอยู่ในงานไม้

เว็บไซต์: คู่มือฉบับเต็ม

กระจกอัจฉริยะที่ควบคุมด้วยเสียง

ผู้ใช้มีตัวเลือกในการสื่อสารกับกระจกอัจฉริยะของ Evan Cohen โดยใช้คำสั่งเสียงคล้ายกับที่ใช้เมื่อโต้ตอบกับโทรศัพท์ Android นอกจากนี้ ระบบที่เป็นนวัตกรรมนี้ยังทำงานโดยอิสระและไม่ต้องใช้อุปกรณ์ Android เพื่อการทำงาน

Cohen ได้จัดทำคู่มือที่ครอบคลุมโดยสรุปขั้นตอนการสร้าง ติดตั้ง และใช้งานกระจกอัจฉริยะของเขา วิดีโอที่แนบมานี้แสดงให้เห็นถึงฟังก์ชันการทำงานที่โดดเด่น รวมถึงการเข้ากันได้กับแอปพลิเคชันของบริษัทอื่นหลายรายการ เช่น การควบคุมการเปิดใช้งานด้วยเสียงสำหรับไฟ LED อัจฉริยะ

หากคุณตั้งใจจะสร้างการออกแบบเฉพาะนี้ ขอแนะนำอย่างยิ่งให้คุณดูคู่มือฮาร์ดแวร์ที่ครอบคลุมที่ให้มา แทนที่จะอาศัยแนวทางของ Pierce

เว็บไซต์: คู่มือฉบับเต็ม | GitHub

กระจกอัจฉริยะที่ควบคุมด้วยเสียงและท่าทาง

การพัฒนากระจกอัจฉริยะแบบหน้าจอสัมผัสนั้นเป็นไปได้ ซึ่งจะมีการสำรวจโดยละเอียดในภายหลัง นอกจากนี้ ผู้ใช้ยังสามารถใช้ท่าทางและคำสั่งเสียงเพื่อโต้ตอบกับกระจกวิเศษได้ ด้วยเหตุนี้ ผู้สร้าง Josep Cumeras i Khan จึงได้ริเริ่มขั้นตอนการก่อสร้าง

กระจกอัจฉริยะใช้ความสามารถด้านนวัตกรรมหลายประการ เพื่อเริ่มฟังก์ชันคำสั่งเสียง จำเป็นต้องส่งสัญญาณเสียงด้วยเสียงปรบมือ เมื่อเปิดใช้งานแล้ว จะสามารถร้องขอได้หลากหลาย เช่น การเล่นรายการวิทยุหรือการแสดงการรายงานข่าวเหตุการณ์ปัจจุบัน

Khan ได้รวบรวมทรัพยากรมากมายในหัวข้อนี้ ทำให้ผู้ใช้สามารถรันแอพพลิเคชั่นที่ต้องการได้อย่างง่ายดาย เพื่อสำรวจภายในแอปพลิเคชัน ให้ใช้ท่าทางที่ใช้งานง่ายในการนำทาง

โครงการดังกล่าวแสดงถึงการลงทุนที่อยู่ในระดับสูงกว่าของสเปกตรัม โดยมีต้นทุนประมาณ 400 ยูโร อย่างไรก็ตาม ตามที่เห็นได้จากการแสดงภาพในวิดีโอที่ให้มา ผลลัพธ์ที่ได้ก็พิสูจน์ให้เห็นถึงค่าใช้จ่ายนี้

เว็บไซต์: คู่มือ | คำแนะนำเพิ่มเติม | GitHub

กระจกอัจฉริยะหน้าจอสัมผัสพร้อม Face ID

กระจกอัจฉริยะหน้าจอสัมผัสที่เป็นนวัตกรรมใหม่ของ Eben Kouao ไม่เพียงแต่รวมเทคโนโลยีขั้นสูงสำหรับการโต้ตอบกับผู้ใช้เท่านั้น แต่ยังใช้ความสามารถในการจดจำใบหน้าเพื่อระบุบุคคลที่ยืนอยู่ตรงหน้าได้อย่างแม่นยำ

การสร้างกระจกอัจฉริยะแบบหน้าจอสัมผัสนำเสนอความท้าทายหลายประการเนื่องมาจากธรรมชาติของกระจกสองทาง โดยทั่วไปแล้วความหนาของกระจกเหล่านี้จะทำให้ไม่สามารถรวมหน้าจอสัมผัสแบบคาปาซิทีฟแบบเดิมเข้าด้วยกันได้ เพื่อเอาชนะข้อจำกัดนี้ Eben ได้ใช้กรอบอินฟราเรด (IR) เป็นทางเลือกหนึ่งในการเปิดใช้งานฟังก์ชันระบบสัมผัส การออกแบบเชิงนวัตกรรมนี้ประกอบด้วยไฟ LED ที่วางอยู่บนพื้นผิวด้านหนึ่งของกระจกและเซ็นเซอร์วัดแสงที่สอดคล้องกันซึ่งอยู่ฝั่งตรงข้าม ด้วยการใช้ประโยชน์จากหลักการของแสงอินฟราเรดที่ส่งผ่าน ระบบจึงสามารถระบุและระบุตำแหน่งอินพุตของผู้ใช้บนพื้นผิวสะท้อนแสงได้อย่างแม่นยำ

กระจกอัจฉริยะนี้ใช้โมดูลกล้อง Raspberry Pi มาพร้อมกับความสามารถในการจดจำใบหน้าผ่านการรวมโมดูลการตรวจจับใบหน้า OpenCV สำหรับผู้ที่สนใจสร้างอุปกรณ์ที่เป็นนวัตกรรมใหม่นี้ เราได้จัดเตรียมคำแนะนำทีละขั้นตอนที่ครอบคลุม โดยมีรายละเอียดการปรับปรุงในอนาคต เช่น การบูรณาการคุณสมบัติระบบอัตโนมัติในบ้าน และการใช้งานการรองรับโปรไฟล์ผู้ใช้หลายโปรไฟล์

เว็บไซต์: คู่มือฉบับเต็ม | สมาร์ททัช GitHub | Face ID GitHub

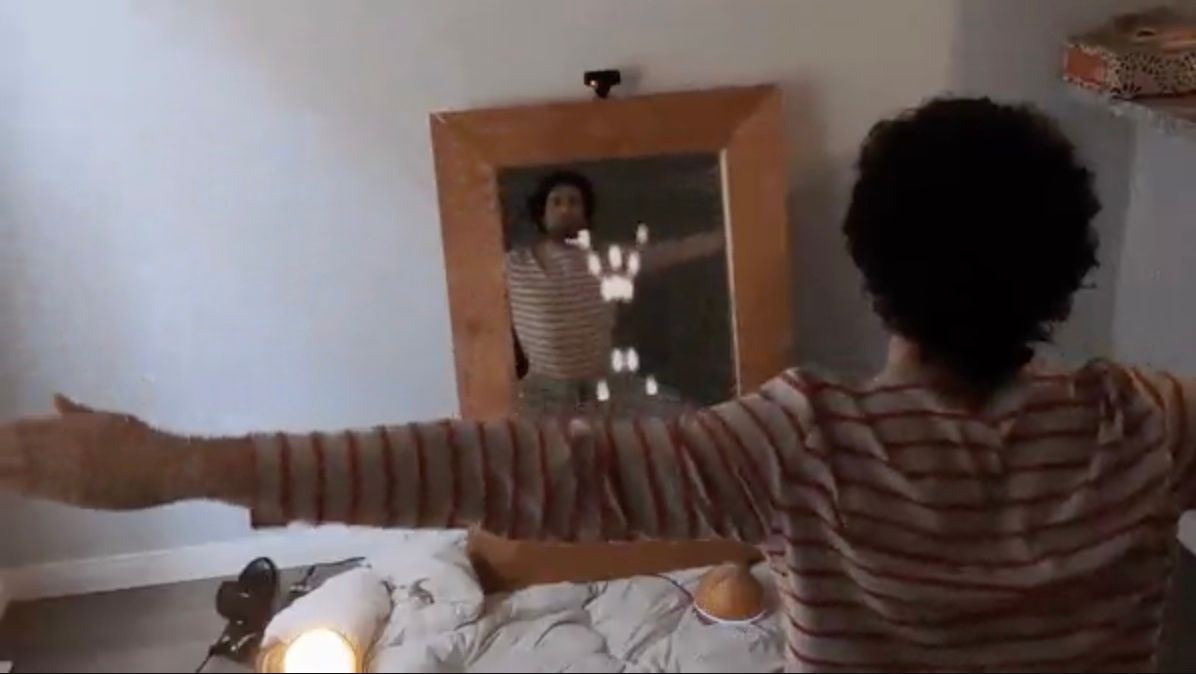

กระจกอัจฉริยะ AI Yoga

YogAI ปฏิวัติแนวคิดดั้งเดิมของกระจกอัจฉริยะโดยการรวมเอาผู้ฝึกสอนส่วนบุคคลปัญญาประดิษฐ์ขั้นสูงที่ให้ผลตอบรับแบบเรียลไทม์เกี่ยวกับความแม่นยำของท่าโยคะ ดังนั้นจึงปรับปรุงประสบการณ์โดยรวมสำหรับผู้ใช้ที่กำลังมองหาคำแนะนำในการฝึกของพวกเขา

FitYoga พัฒนาโดย Salma Mayorquin และ Terry Rodriguez ผู้หลงใหลในการออกกำลังกาย ใช้โมดูลกล้อง Raspberry Pi ร่วมกับเทคโนโลยีการเรียนรู้ของเครื่อง TensorFlow เพื่อประเมินท่าโยคะต่างๆ ระบบยังมีอวตารบนหน้าจอที่สะท้อนการกระทำของผู้ใช้เพื่อปรับปรุงการตอบรับด้วยภาพ

นอกจากนี้ ผู้ใช้ยังมีความสามารถในการออกคำสั่งด้วยวาจาเพื่อเริ่ม หยุด ระงับ หรือกลับมาฝึกโยคะต่อผ่านการใช้พื้นผิวสะท้อนแสง อุปกรณ์นี้ใช้เครื่องกำเนิดเสียง Flite เพื่อส่งสัญญาณการได้ยินที่ช่วยให้บุคคลมีท่าทางที่เหมาะสมในระหว่างกิจวัตรประจำวัน

เว็บไซต์: คู่มือฉบับเต็ม | GitHub

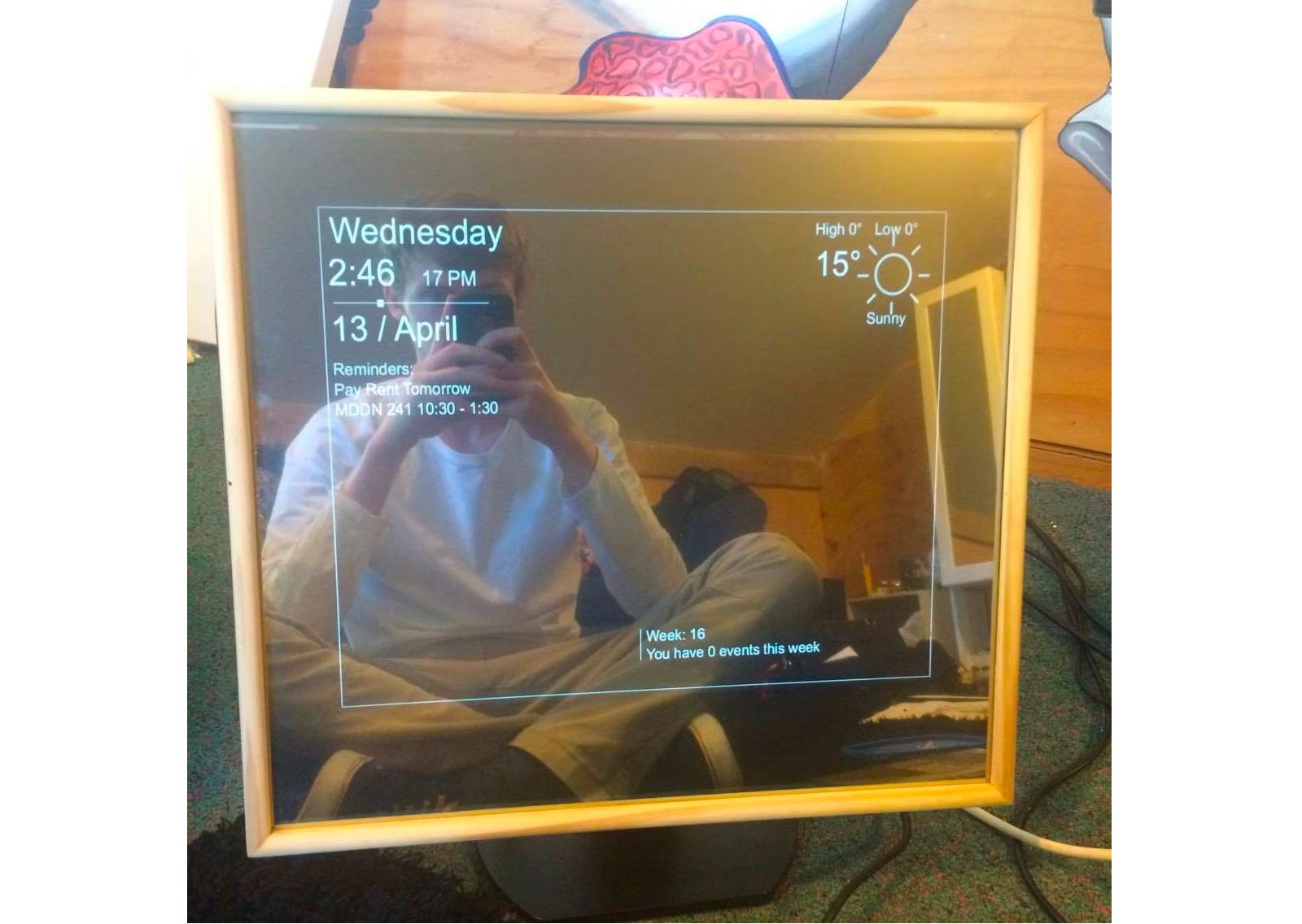

กระจกอัจฉริยะมูลค่า 100 ดอลลาร์: วิธีที่ประหยัดและง่ายดาย

การสร้างกระจกอัจฉริยะไม่จำเป็นต้องมีการลงทุนทางการเงินจำนวนมาก ดังที่แสดงให้เห็นโดย Carl Gordon ผู้ซึ่งสามารถสร้างเวอร์ชันของตัวเองได้ในราคาประมาณ 100 ดอลลาร์หรือ 150 ดอลลาร์นิวซีแลนด์ วัตถุประสงค์หลักเบื้องหลังโครงการของเขาคือการรักษาต้นทุนให้ต่ำในขณะที่ยังคงบรรลุฟังก์ชันการทำงานที่ต้องการ

กระจกอัจฉริยะของ Gordon ไม่ได้อาศัย MagicMirror® ที่ใช้กันอย่างแพร่หลาย แต่ก็ไม่มีข้อบ่งชี้ว่าการตัดสินใจครั้งนี้จะทำให้ฟังก์ชันการทำงานของกระจกลดลง ด้วยเหตุนี้ จึงนำเสนอกระจกวิเศษขั้นพื้นฐานราคาไม่แพงซึ่งตอบสนองความต้องการที่จำเป็นทั้งหมดได้ อีกทั้งยังมีน้ำหนักน้อยและสามารถขนย้ายได้ทำให้สามารถนำไปใช้งานในจุดต่างๆ ได้ตามต้องการ

เว็บไซต์: คู่มือฉบับเต็ม

กระจกวิเศษสำหรับ iPad ที่กู้คืนมา

อีกวิธีหนึ่งในการลดต้นทุนเกี่ยวข้องกับการนำอุปกรณ์อิเล็กทรอนิกส์ที่ล้าสมัยกลับมาใช้ใหม่โดยการนำอุปกรณ์อิเล็กทรอนิกส์ที่ล้าสมัยกลับมาใช้ใหม่ ตัวอย่างเช่น คริสโตเฟอร์ กรีนนิ่ง พลิกโฉม iPad รุ่นแรกที่ล้าสมัยด้วยการดึงจอ LCD ออกจากใต้หน้าจอที่พังอย่างพิถีพิถัน และนำไปใช้เป็นกระจกวิเศษในบ้านของเขาได้อย่างมีประสิทธิภาพ

วิธีหนึ่งในการลดค่าใช้จ่ายคือการใช้ Raspberry Pi Zero W ซึ่งมีราคาเพียง 15 เหรียญสหรัฐ ซึ่งทำงานบน Raspberry Pi OS ทั่วไป อุปกรณ์จะส่งสัญญาณ HDMI ที่สร้างโดย Pi ไปยังหน้าจอแสดงผลโดยใช้บอร์ดไดรเวอร์วิดีโอ

เพื่อบรรเทาความไม่เด่นชัดของขอบของ LCD เมื่อมองผ่านกระจกสองทิศทาง Chris จึงใช้แผ่นอะซิเตตย้อมสี วิธีแก้ปัญหาที่เรียบง่ายแต่มีประสิทธิภาพนี้ส่งผลให้เกิด “กระจกวิเศษ” ที่เป็นภาพลวงตาโดยมีค่าใช้จ่ายน้อยที่สุด

เว็บไซต์: คู่มือวิดีโอ

สร้างกระจกวิเศษของคุณเอง

อีกทางหนึ่ง การสร้างกระจกที่ดูน่าหลงใหลของคุณเองสามารถทำได้โดยใช้อุปกรณ์ทางเลือก เช่น คอมพิวเตอร์พกพาที่ห่อหุ้มด้วยฟอร์มแฟคเตอร์ที่มีลักษณะคล้ายแท่งซึ่งทำงานบนระบบปฏิบัติการ Windows อย่างไรก็ตาม สำหรับผู้ที่ชื่นชอบการซ่อมแซมอุปกรณ์อิเล็กทรอนิกส์และงานประดิษฐ์ต่างๆ มีแนวโน้มว่าจะมี Raspberry Pi เพิ่มเติมที่สามารถใช้ร่วมกับซอฟต์แวร์ Magic Mirror 2 เพื่อลดความซับซ้อนของกระบวนการสร้างโครงสร้างกระจกอัจฉริยะ
