Hur du applicerar termisk pasta på ditt grafikkort för att förbättra prestandan

Går grafikkortet varmt? Din GPU kan behöva ny termisk pasta. Det är inget att vara rädd för, och vi visar dig hur enkelt det är att göra i den här guiden.

När och varför bör du återapplicera termisk pasta på ditt grafikkort?

Bildkredit: Jhet Borja

Det termiskt ledande material som kallas termisk pasta överbryggar effektivt de små luckor som finns mellan ytan på GPU:n och den kylande kylflänsen. Vid långvarig exponering för miljöfaktorer kan detta ämne dock förångas eller oxideras, vilket leder till att dess förmåga att avleda värme från chipet försämras. Följaktligen kan kylflänsens totala prestanda påverkas negativt, vilket kräver rutinmässig återapplicering av ny termisk pasta för optimal kylprestanda.

Det finns ingen anledning till oro om ditt grafikkort är relativt nytt, vilket det har varit under de senaste åren. I fall där grafikkortet är begagnat eller har uppnått en ålder av cirka tre år eller äldre, kan det dock vara klokt att överväga att utföra en omgjutningsprocedur.

Upprepad användning av denna lösning kommer effektivt att återuppliva enhetens övergripande prestanda till dess ursprungliga tillstånd, vilket eliminerar eventuella problem relaterade till överdriven uppvärmning eller termisk strypning som kan ha hindrat dess drift. Genom att bibehålla optimala temperaturnivåer i grafikkortet förlängs dessutom dess livslängd avsevärt, så att du kan fortsätta att njuta av sömlös och oavbruten användning under en längre tid.

Risker med att återapplicera termisk pasta på ditt grafikkort

Även om sannolikheten för att skada din grafik under klistraprocessen är relativt minimal, är det viktigt att erkänna och vara uppmärksam på potentiella risker som kan uppstå.

Att häva en produkts garanti kanske inte är juridiskt genomförbart på grund av att det finns en klisterlapp som anger att garantin inte gäller, enligt majoriteten av de svarande i en undersökning utförd av Which? Konsumenträttigheter. Det bör dock noteras att vissa tillverkare och återförsäljare fortfarande kan välja att neka garantitäckning baserat på förekomsten av en sådan dekal, oavsett dess rättsliga giltighet. Det är dock generellt sett osannolikt att ett grafikkort behöver återförslutas under garantiperioden, även vid frekvent användning eller rengöring.

Felaktig hantering av grafikkort kan leda till skador på komponenterna, inklusive borttagning av viktiga kondensatorer och exponering av GPU:n utan dess skyddande integrerade värmespridare (IHS).Även mindre skador på GPU-enheten kan orsaka betydande funktionsfel eller fel.

Den första appliceringen av värmepasta misslyckades, vilket krävde ytterligare ett lager för optimal värmeavledning. Lyckligtvis genomfördes omfattande tester för att säkerställa att grafikprocessorenheten (GPU) inte skadades under denna process.

Även om det kan verka riskfyllt att följa de riktlinjer som ges kommer du att få en smidig upplevelse med potential för ökad prestanda.

Hur man applicerar termisk pasta på ditt grafikkort

Om du har observerat en minskning av grafikkortets prestanda tillsammans med ökad värmeavgivning, kan det indikera termisk strypning. Termisk strypning uppstår när GPU-kärnans temperatur överskrider säkra driftstemperaturer, vilket gör att enheten saktar ner eller till och med stängs av tillfälligt. För att lösa problemet kan du behöva utföra en process som kallas repasting, vilket innebär att du applicerar ett nytt lager termisk pasta mellan GPU och kylaren. Det kan också vara klokt att rengöra komponenterna från damm för att säkerställa optimalt luftflöde och förhindra överhettning.

Saker du behöver

Se till att du har allt nödvändigt material innan du börjar. Det är tillrådligt att inte fortsätta med installationen om några nödvändiga komponenter saknas.

⭐ Termisk pasta

Skruvmejseluppsättningen innehåller skruvmejslar med torxhuvud, utformade för att passa grafikkort med torxdrivna komponenter.

⭐ Ersättningsvärmeplattor

⭐ Plastverktyg

⭐ 99% isopropylalkohol

⭐ Bomullsbollar

⭐ Dammsugare med burk (tillval)

⭐ Fläktlampa

⭐ Anti-statisk handledsrem (tillval)

⭐ Antistatisk matta (tillval)

Du har nu slutfört alla nödvändiga förberedelser, och är nu redo att applicera ny termisk pasta på din GPU.

Steg 0: Kontrollera grafikkortets temperatur

Vi rekommenderar starkt att du inte förbiser denna kritiska fas i processen, eftersom grundliga tester och utvärdering av prestanda är avgörande för att avgöra om dina ansträngningar har gett positiva resultat eller förvärrat eventuella befintliga problem.

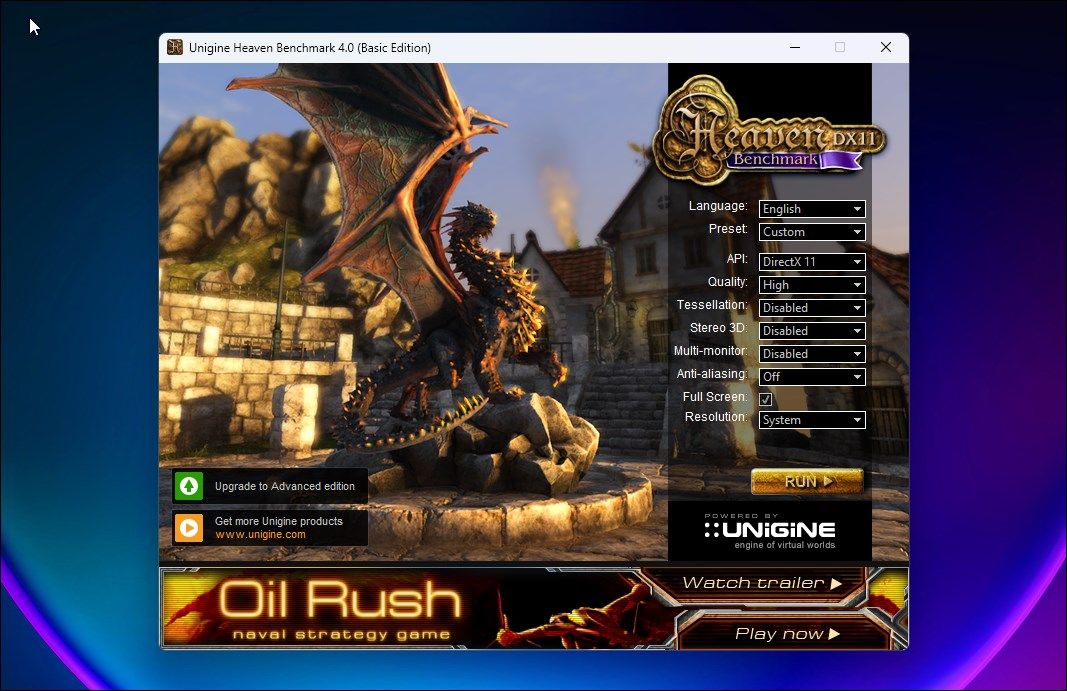

För att utföra testet, kör Unigine Heaven Benchmark i bakgrunden och använd en hårdvaruövervakare som HWiNFO . Låt benchmarken köras i 10-15 minuter för att säkerställa att du når dina maximala temperaturer.

Vänligen övervaka GPU:ns temperaturnivåer under hela denna period. Det är tillrådligt att hålla dem under 80-85 grader Celsius; vår rekommendation är dock att sätta ett mål på 76-78 grader Celsius. Överväg endast omklistring som ett sista alternativ. Börja med att undervolta din GPU eller utforska alternativa metoder för att minska GPU:s överhettning innan du tar till re-pasting.

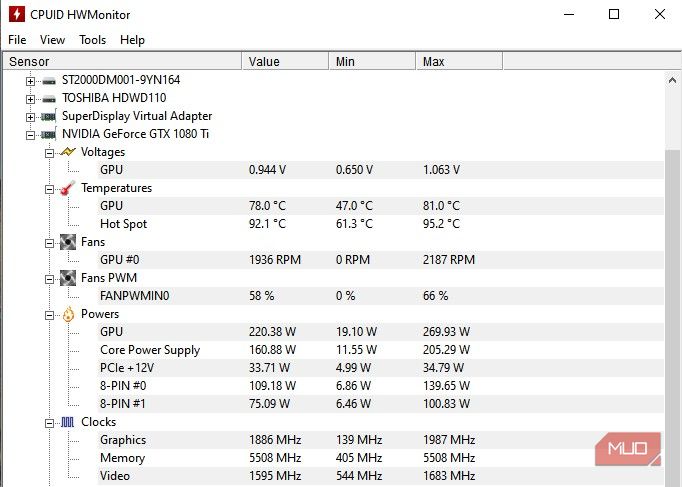

Eftersom jag har försökt sänka temperaturen på min NVIDIA GeForce RTX 1080 Ti genom att undervolta den till 0,944 V, men ändå fortsätter att observera värden på 78 °C, anser jag att denna nivå av värmeutveckling är något överdriven. Dessutom är det anmärkningsvärt att just denna grafikprocessorenhet lanserades 2018 och aldrig har utsatts för underhåll som involverar applicering av termisk pasta, vilket kräver ett sådant ingripande vid denna tidpunkt.

Steg 1: Ta bort grafikkortet

För att demontera grafikkortet ska du starta en systemavstängning, inaktivera datorns strömkälla, dra ur nätkabeln och slutligen dra ut alla anslutningar som är kopplade till grafikkortet.

För att säkerställa att all återstående elektrisk laddning har laddats ur datorn efter att den har kopplats bort från vägguttaget, tryck försiktigt på strömknappen på enheten under en kort tid och håll den intryckt tills den indikerar att ingen ytterligare energi finns kvar. Denna process kallas för strömavläsning eller avstängning.

Bildkredit: Jhet Borja

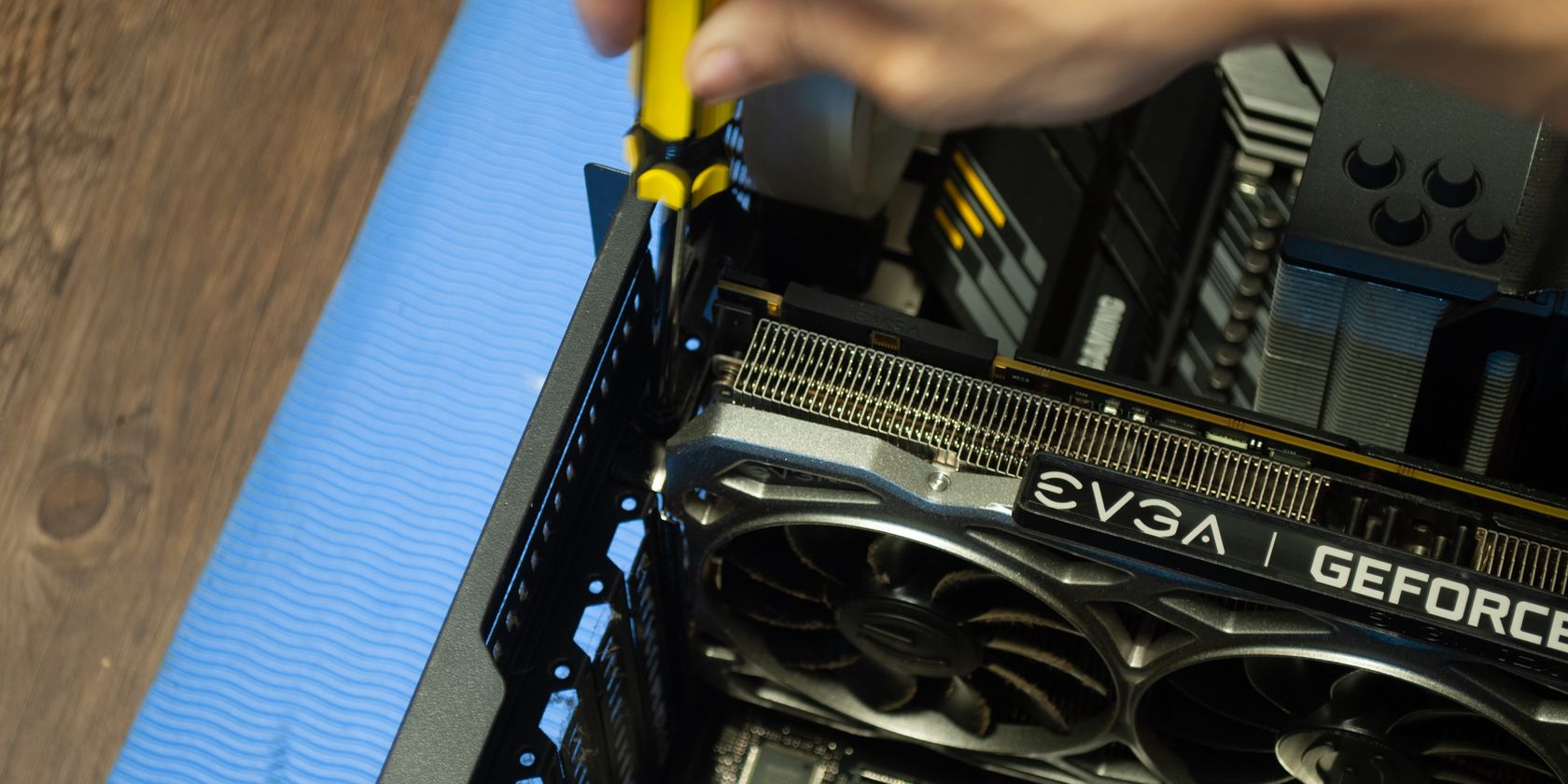

Ta sedan bort grafikkortet från dess hölje genom att lossa skruvarna som håller det på plats.

Image Credit: Jhet Borja

Koppla bort de elektriska anslutningarna till din grafikprocessorenhet genom att ta bort kabellänkarna som är fästa i båda ändarna av den.

Image Credit: Jhet Borja

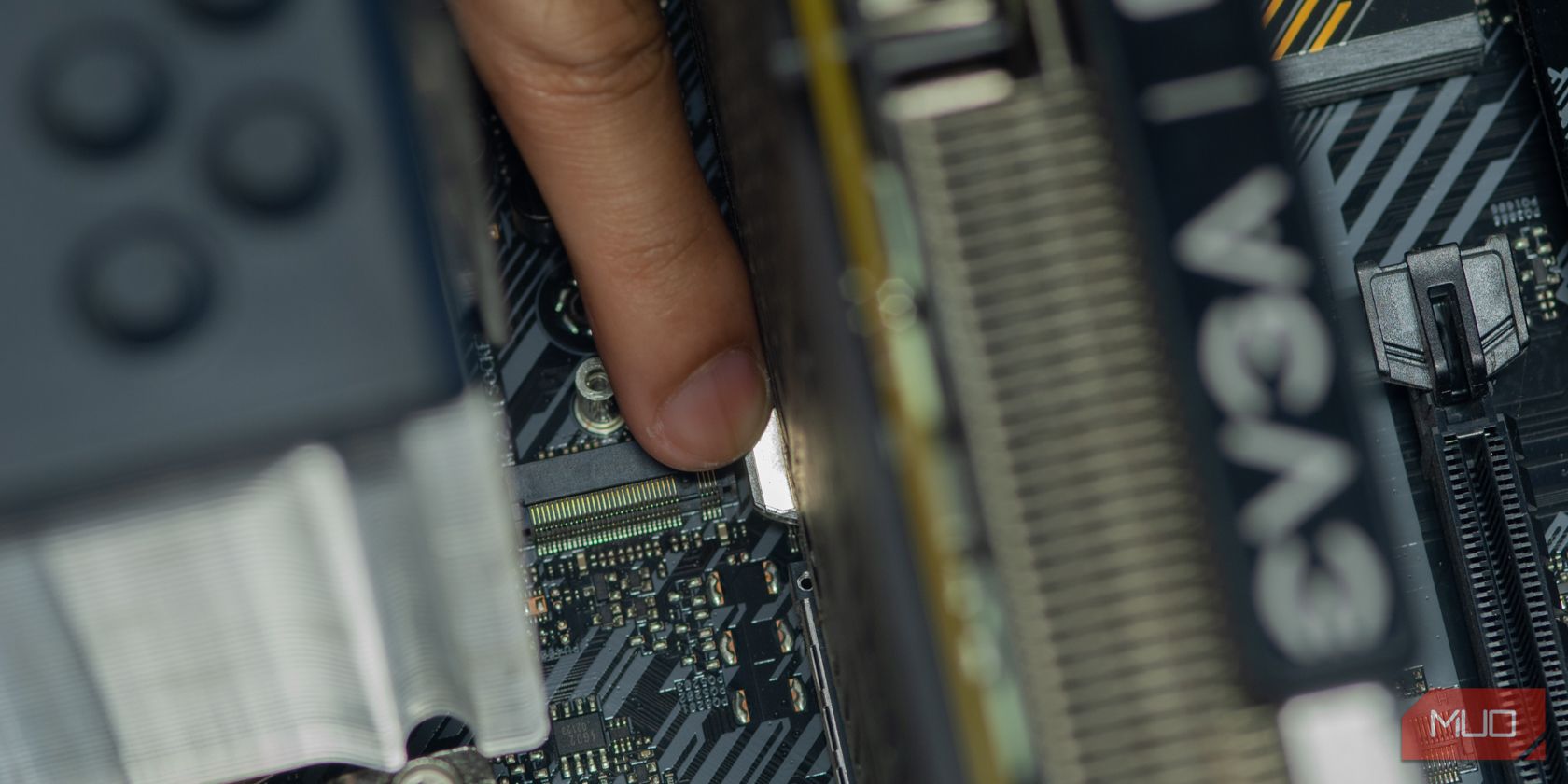

För att dra ut grafikkortet från dess uttag på moderkortet, lossa försiktigt låsmekanismen som finns på PCIe-kortplatsen där kortet för närvarande är insatt och dra sedan försiktigt ut enheten.

Steg 2: Öppna grafikkortet

Vissa grafikprocessorer uppvisar betydande skillnader i design och tillgänglighet. EVGA 1080 Ti FTW3 är ett exempel på en modell som på grund av sin komplicerade konstruktion innebär stora utmaningar när det gäller att öppna höljet.

Det aktuella grafikkortet har en exceptionell mängd värmeledande kuddar - vilket överträffar det vanliga utbudet.Under hela demonteringsprocessen vidtogs extrema försiktighetsåtgärder för att förhindra att främmande partiklar ansamlades på dessa kuddar och därmed bevara deras förmåga att återanvändas. Eftersom detta kan leda till skador eller föroreningar är det klokt att ha ett lager av reservdelar för att säkerställa korrekt kylning och undvika eventuella systemfel på grund av överhettning.

Bildkredit: Jhet Borja

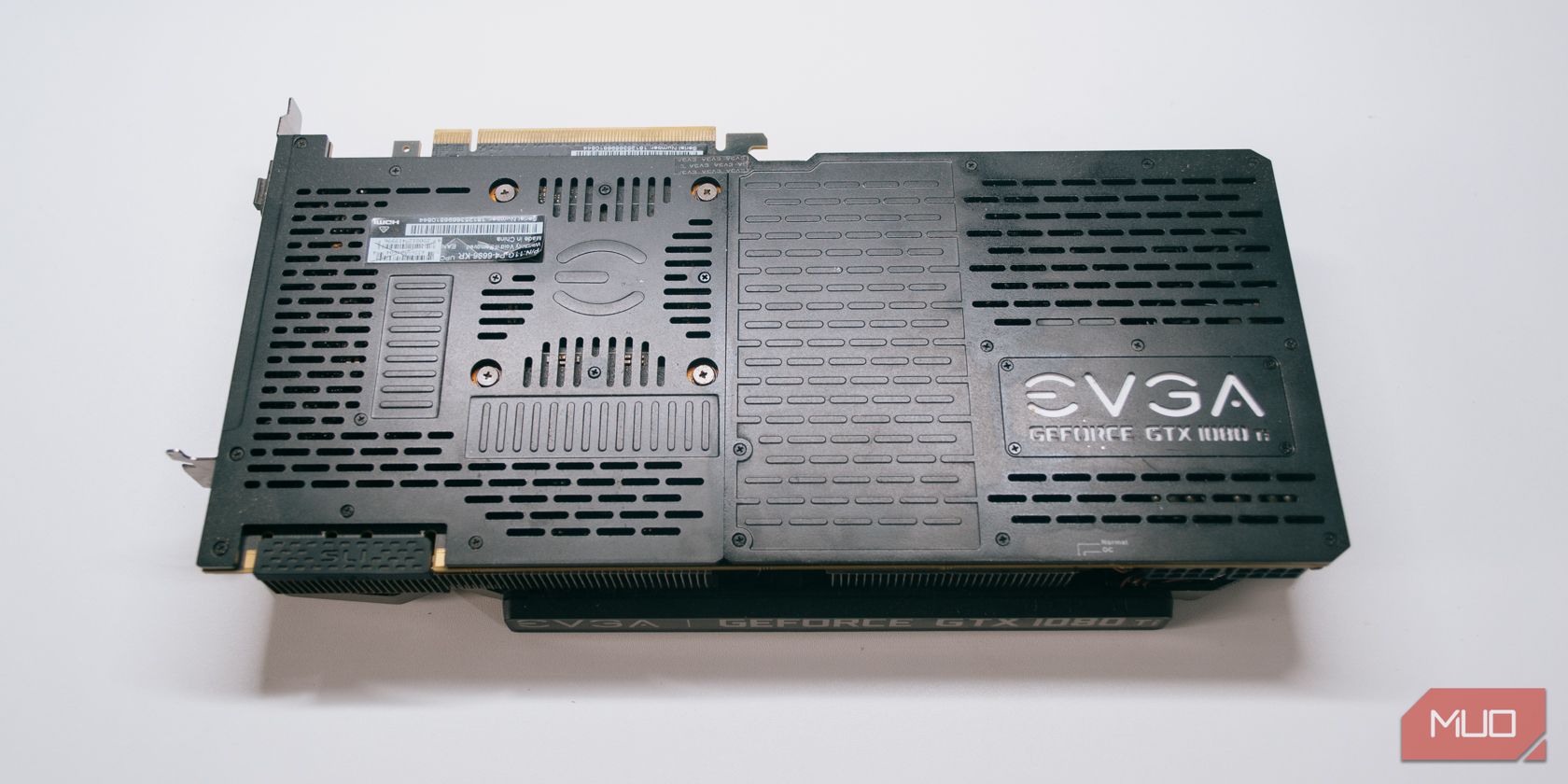

Med hänsyn till värmeplattorna, ta bort ditt grafikkort genom att lossa skruvarna. I det här fallet kommer vi att börja med att ta itu med de bakre plattorna.

Bildkredit: Jhet Borja

Ta försiktigt bort de bakre plattorna och ta hänsyn till deras känsliga värmeplattor.

Image Credit: Jhet Borja

Vi kommer att använda detta tillfälle till att rengöra den bakre delen och därmed förbättra värmeprestandan.

Bildkredit: Jhet Borja

Därefter tar vi bort fästmekanismen som består av fjäderbelastade skruvar som fäster GPU-kylenheten (Graphics Processing Unit) på moderkortets GPU-komponent.

Bildkredit: Jhet Borja

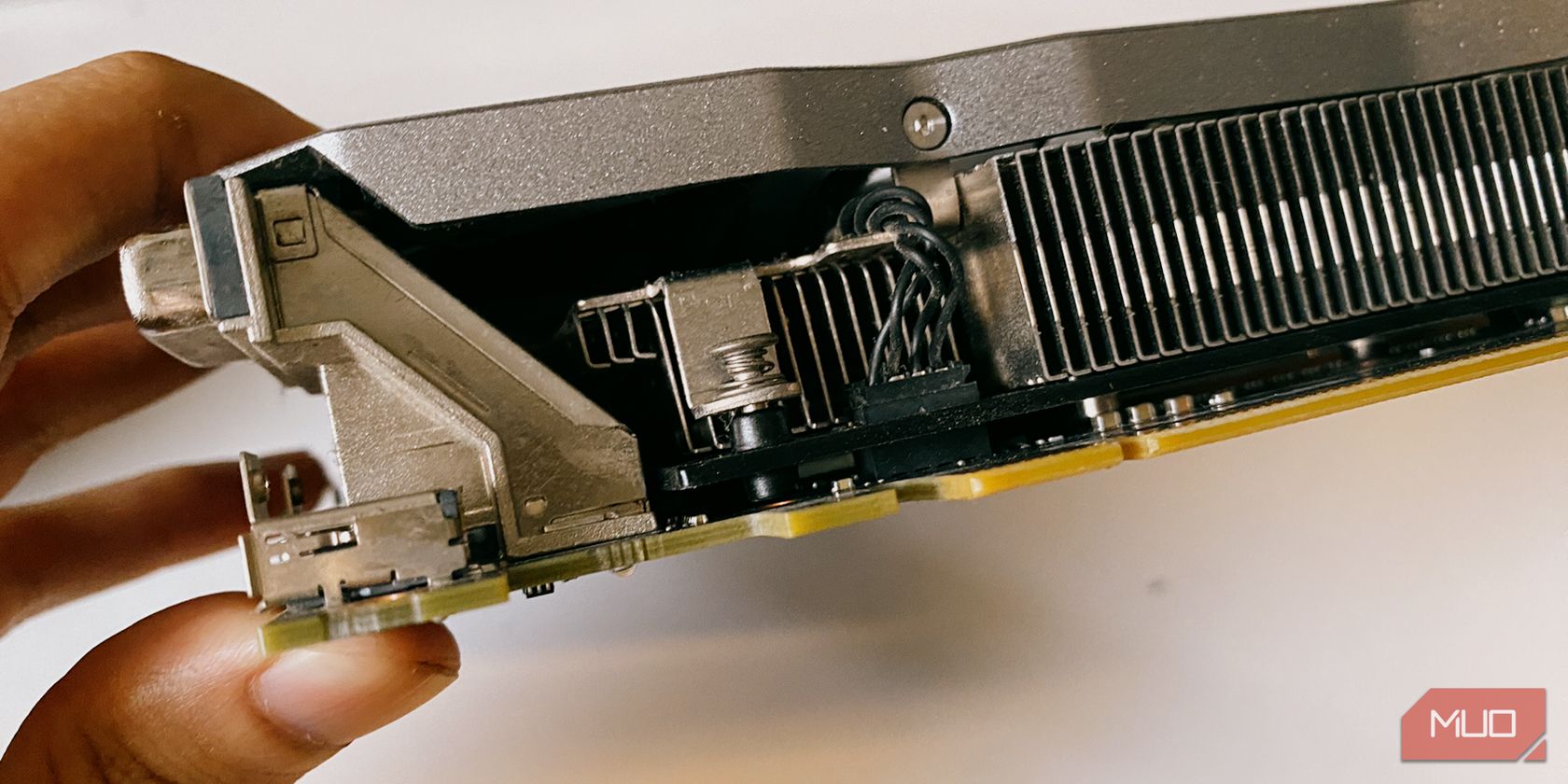

Innan kylskåpet kopplas bort från elnätet ska du se till att alla nödvändiga strömkablar har kopplats bort och, om tillämpligt, att in-/utgångsfästet (IO) har lossats.

Image Credit: Jhet Borja

När alla hinder har avlägsnats lossar du kylaren försiktigt samtidigt som du är noga med att inte störa eventuella köldkuddar som kan finnas under den.

Steg 3: Ta bort gammal termisk pasta

När den grafiska processorenheten (GPU) friläggs blir det nödvändigt att ta bort den värmeledande massa som sitter fast på kylflänsen och GPU-kroppen.

Bildkredit: Jhet Borja

Avstå från att använda metallskrapor när du hanterar GPU-matrisen, eftersom även den minsta skada på dess kant kan leda till oåterkalleliga konsekvenser. Använd istället en lämplig mängd 99 % isopropylalkohol som appliceras på matrisen i flera sekunder innan överflödiga rester försiktigt poleras bort med en mjuk trasa eller bomullspinne. Det är inte nödvändigt att helt eliminera spillresterna; det räcker med att se till att ytan är fri från föroreningar.

Image Credit: Jhet Borja

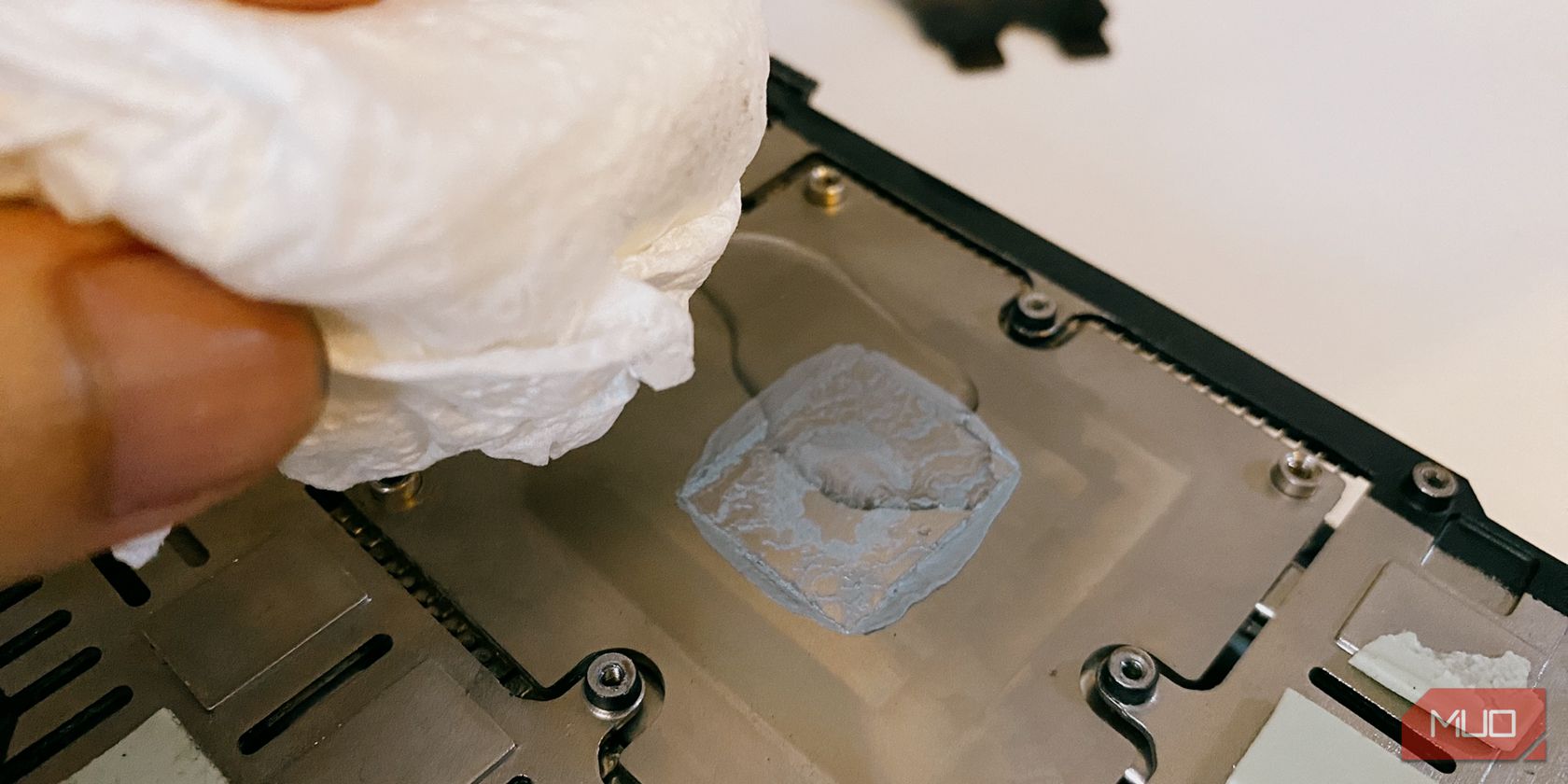

Låt sedan alkoholen tränga in och lösa upp eventuell kvarvarande smuts eller smuts på kylaren genom att applicera en liten mängd isopropylalkohol direkt på ytan med hjälp av en ren trasa. Gnugga försiktigt lösningen över hela området i en cirkulär rörelse i ca 30 sekunder innan du låter kylaren lufttorka helt. Denna process säkerställer att alla spår av skräp avlägsnas innan du åter applicerar den självhäftande baksidan på din vinylgrafik.

Steg 4: Lägg till ny termisk pasta

Att minimera storleken på en GPU:s chip innebär inte nödvändigtvis förbättrad prestanda eller livslängd. I motsats till en CPU där kylflänsen (HIS) är fäst vid den integrerade värmespridaren (IHS), innebär GPU:ns kylmekanism direktkontakt mellan kylaren och själva matrisen.

Bildkredit: Jhet Borja

När du applicerar värmepasta på CPU-chipet rekommenderas att du använder en generös mängd för optimal värmeavledning. En större punkt eller X-märkning kan användas, även om det senare kan leda till att överflödigt material appliceras. Det är viktigt att inte applicera för mycket termisk pasta, eftersom den inte är ledande och överdrivna mängder kan orsaka problem med kylningen. Man bör dock inte vara alltför bekymrad över eventuellt spill som uppstår under appliceringen, eftersom detta inte kommer att påverka prestandan nämnvärt.

Image Credit: Jhet Borja

Därefter, och framför allt, är uppgiften att utöka dess täckning till periferin av GPU-dysen och samtidigt se till att dess gränser får ett tillräckligt lager och inte uppvisar tecken på slitage eller gallring.

Steg 5: Återmontera ditt grafikkort

När appliceringen av termisk pasta har slutförts kan processen för återmontering av grafikkortet påbörjas.

Om några värmeplattor har hamnat fel eller skadats är det klokt att byta ut dem vid detta tillfälle. Om de är oskadade kan du sätta fast kylanordningen och dra åt de fjädrande skruvarna som sitter på baksidan av moderkortet, direkt bakom GPU-chipet. Använd en korsvis åtdragningsteknik för optimala resultat.

Fäst först strömkontakterna från CPU-kylaren till moderkortet; fäst sedan IO-fästet; installera sedan bakplattan/bakplattorna på grafikkortet (om tillämpligt).

Steg 6: Testa och jämför dina temperaturer

För att säkerställa att ditt arbete har slutförts på ett tillfredsställande sätt och inte kräver ytterligare revidering, är det viktigt att utföra tester.

På samma sätt är det viktigt att genomföra ett långvarigt benchmark-test med ett tillförlitligt verktyg för övervakning av GPU-temperaturen. I detta sammanhang skulle det vara klokt att överväga att införliva EVGA:s Precision X1-programvara i utvärderingsprocessen. Denna programvara ger värdefulla insikter om driftstemperaturen för enskilda komponenter, t.ex. de som är placerade under värmekuddar. Genom att identifiera eventuella avvikelser från optimala prestandaparametrar kan användaren avgöra om ytterligare underhålls- eller utbytesåtgärder är nödvändiga.

När jag genomförde min första test observerade jag att GPU-temperaturen nådde 90 grader Celsius, medan de andra komponenterna låg kvar på en mer måttlig nivå. När jag undersökte grafikkortets insida upptäckte jag att även om värmepastan var jämnt fördelad fanns det områden där den hade blivit tunnare och uppvisade tomrum i täckningen.

Efter att ha applicerat ytterligare värmepasta genomförde jag ett 10-minuterstest med en något högre spänning, eftersom jag hade observerat viss instabilitet vid 0,944 V. Trots den förhöjda spänningen var mina temperaturavläsningar i genomsnitt ca 75,7 grader Celsius.

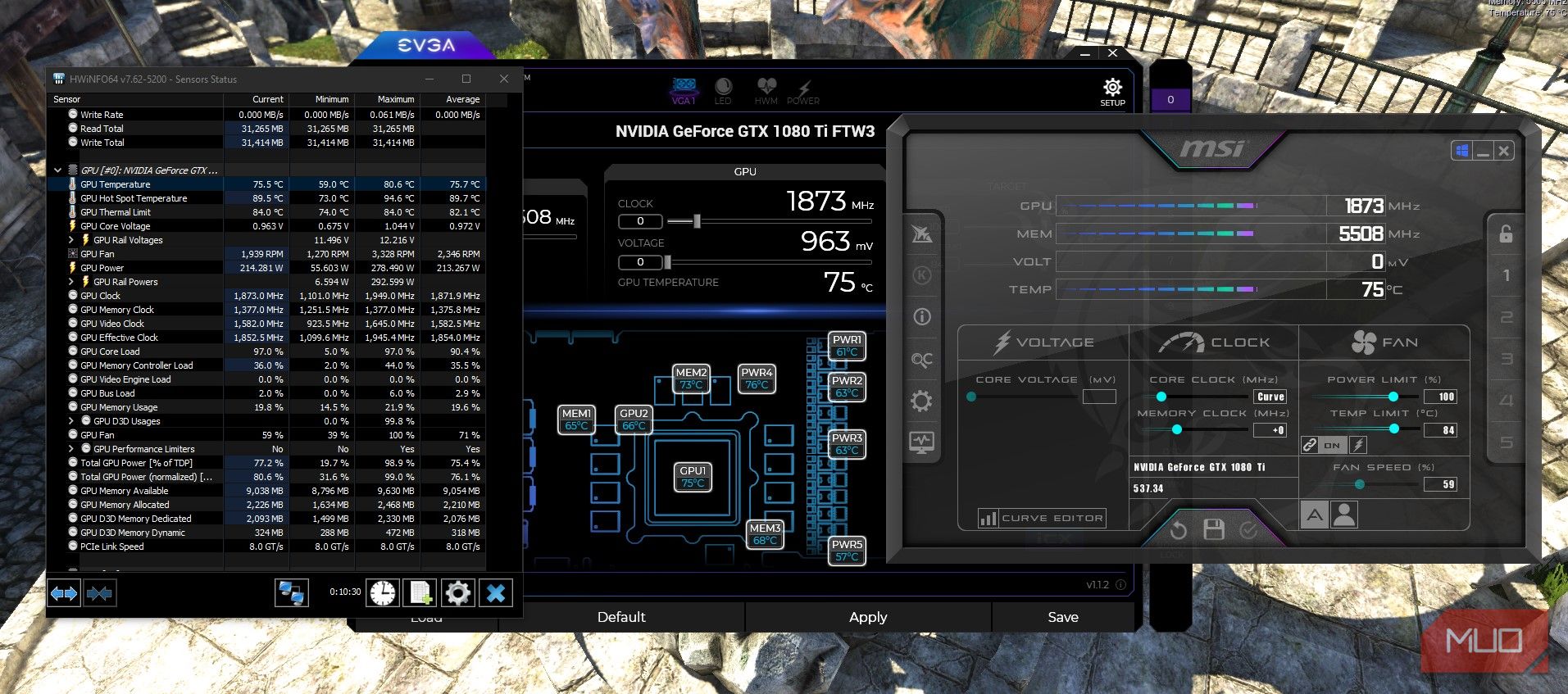

Jag försökte fastställa den lägsta temperatur som kunde uppnås genom att använda 100 % fläkthastighet i stället för att förlita mig på den automatiska inställningen. Till min förvåning slutade systemtemperaturen att stiga när den nådde 68,4 °C, efter att ha toppat på 69,7 °C inom bara fem minuter. Alternativt kan man konfigurera en personlig fläktkurva som initierar en gradvis ökning mot full fläktkapacitet när temperaturen når cirka 70 °C. Detta tillvägagångssätt medför dock en ökad hörbarhetsnivå.

Öka prestandan och förläng livslängden på ditt grafikkort med ny termisk pasta

Att återuppliva ett gammalt grafikkort genom repassering är ett mycket effektivt sätt att förbättra både dess funktionalitet och livslängd. Genom att konsekvent underhålla enheten är det möjligt för ett grafikkort att hålla i ett decennium eller längre. Vårt mål med denna handledning var att göra det möjligt för användare att uppnå lägre temperaturnivåer och återställa minskad prestandakapacitet i sitt grafikkort.
