Så installerar du en SSD på ditt Steam-däck

Basversionen på 64 GB av Steam Deck må vara billig, men spelens laddningstider är längre och det finns inte plats för moderna spel. Det går visserligen att köra spel från ett microSD-kort, men de små flashlagringsenheterna är betydligt långsammare än SSD-enheter och kostar nästan lika mycket.

Att välja standardmodellen av Steam Deck och därefter uppgradera dess långsammare eMMC-lagring till en snabbare SSD (Solid State Drive) anses vara ett mer klokt beslut på grund av den användarvänliga designen som underlättar reparationer. För information om hur du installerar en SSD i din Steam Deck, se följande avsnitt.

Vilken SSD ska jag köpa?

Steam Decks primära lagringskonfiguration har en 2230 M.2-plats som är utrustad för att stödja PCIe Gen3 x4 NVMe-gränssnittet. De senaste upplagorna av enheten har dock levererats med Gen3 x2 NVMe solid-state-enheter istället. Även om dessa enheter använder färre PCIe-banor än sina föregångare, vilket resulterar i minskad bandbreddskapacitet, är det viktigt att notera att denna minskning inte påverkar prestanda eller laddningstider negativt.

I princip har du friheten att välja vilken PCIe Gen3 NVMe SSD som helst som uppfyller måtten för 2230-formfaktorn. Vanliga NVMe SSD-enheter för stationära datorer tenderar att ha en längre längd, vilket gör dem inkompatibla med Steam Deck. För ytterligare vägledning om hur du väljer en optimal SSD för ditt Steam Deck, se vår omfattande köpguide.

Vilka verktyg behöver jag?

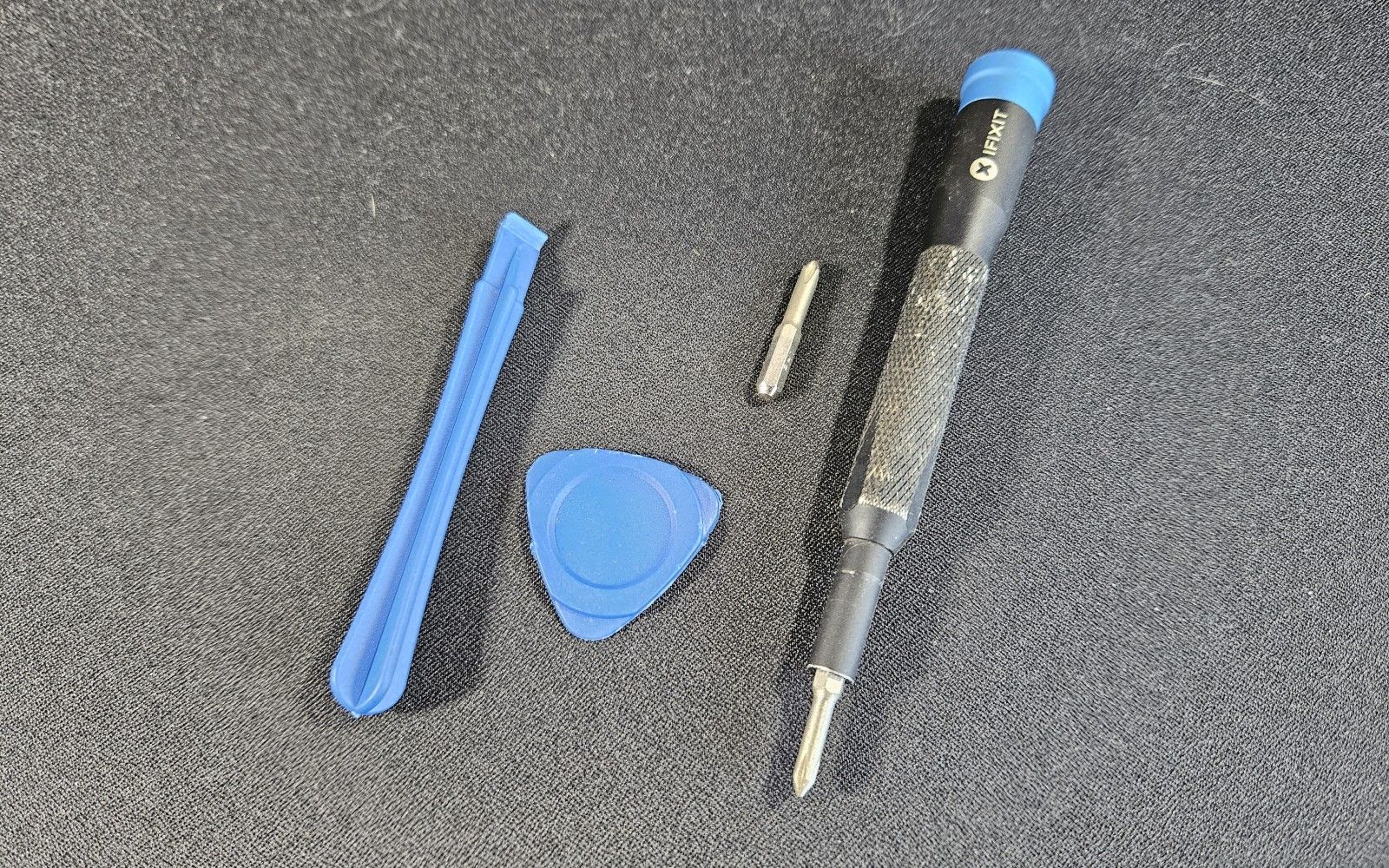

Förutom den banbrytande 2230 M.2 NVMe SSD behövs endast två stjärnskruvmejslar med spetsarna #0 och #1 för den här uppgiften. För att öppna höljet på ett säkert sätt krävs ett plastverktyg eller så kan man använda ett gammalt kreditkort. Magnetfack för skruvar är inte oumbärliga, men det är en stor fördel om de finns.

Steg 1: Aktivera batterilagringsläge

Vid byte av SSD på ett moderkort finns det en betydande risk för att batteriet skadas på grund av exponering. För att minimera denna potentiella risk rekommenderas att batteriet laddas ur till högst 25% innan reparationer påbörjas. Dessutom kan aktivering av batterilagringsfunktionen i Steam Deck hjälpa till att förhindra oavsiktlig uppstart vid service av enheten.

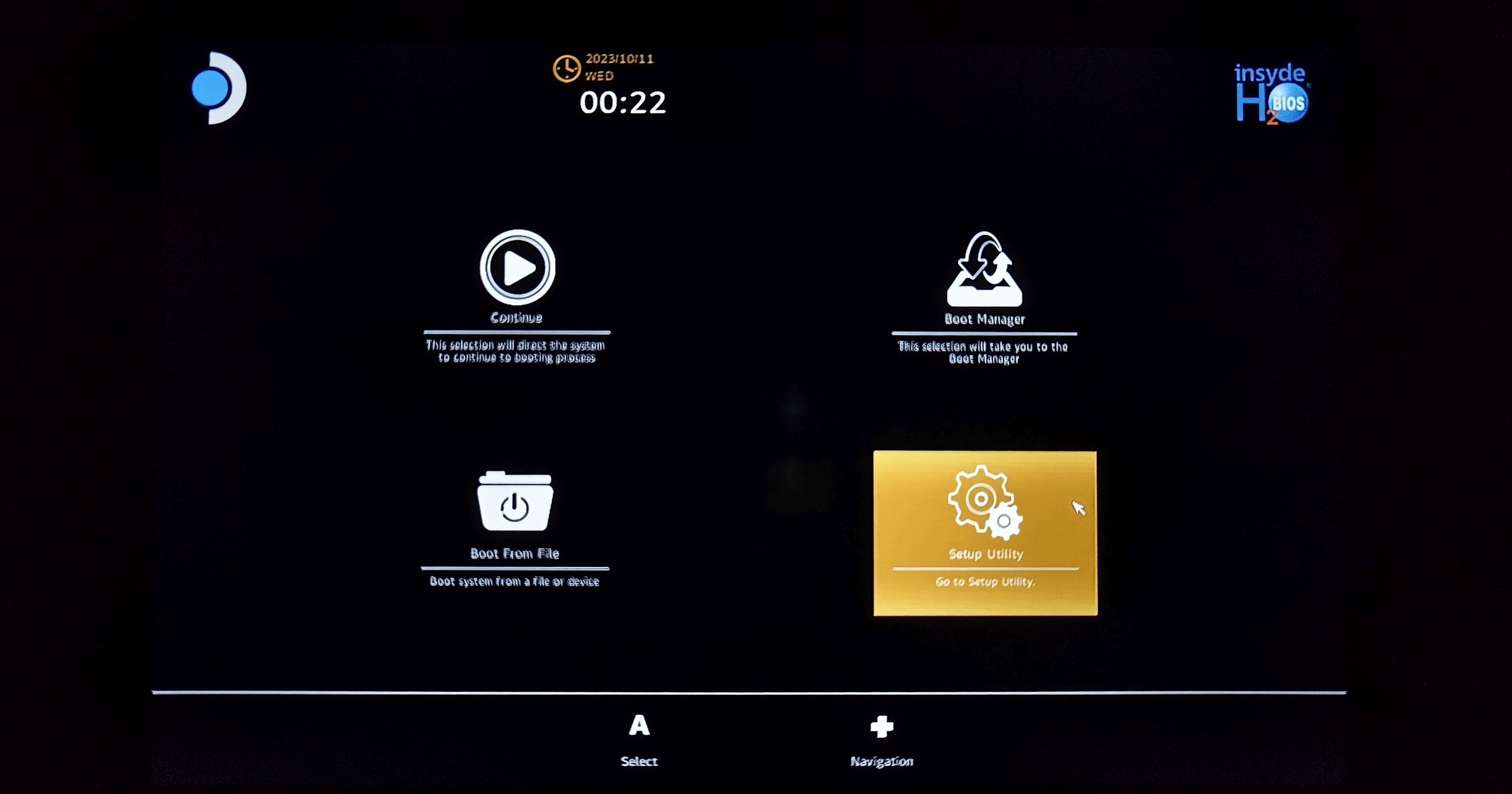

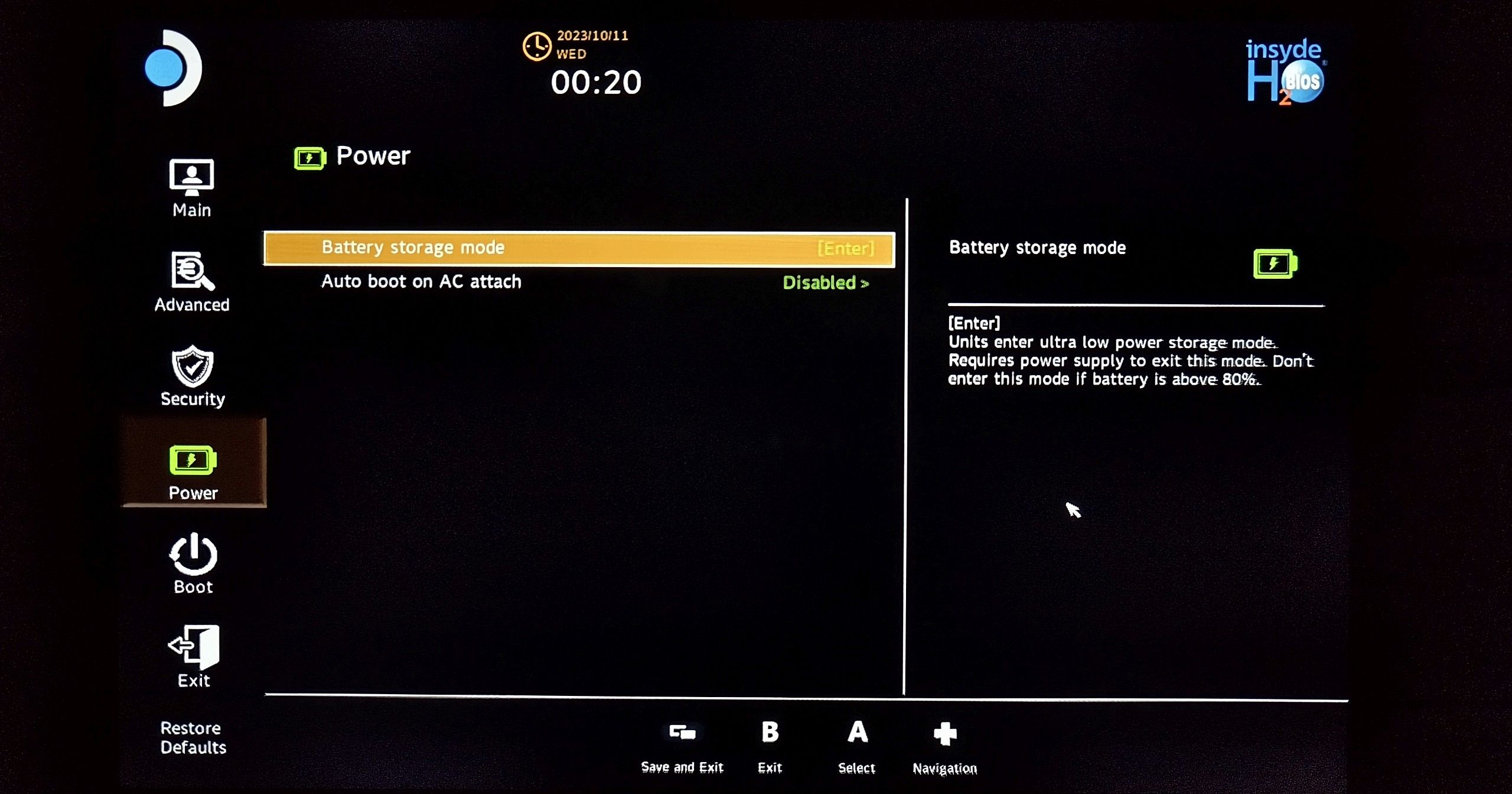

För att aktivera batterilagringsläget med din Steam Deck, följ dessa steg efter att du stängt av enheten:1. Tryck och håll in knappen för volym upp (\+) och strömknappen samtidigt i ungefär två sekunder tills du hör ett pip.2. Släpp båda knapparna samtidigt. Steam Deck öppnar BIOS-inställningsverktyget, som nås via den inbyggda kugghjulsikonen.3. Från menyn Settings eller System Preferences i BIOS navigerar du till undermenyn “Power” under fliken Main Settings.4. Leta reda på alternativet “Battery Storage Mode”, som ska vara tillgängligt för val i denna undermeny. Aktivera denna funktion efter behov för att optimera enhetens prestanda och samtidigt spara ström.

Observera att ditt Steam Deck har förberetts för demontering. Det vore klokt att inte förbise att ta bort eventuellt kvarvarande innehåll från den integrerade microSD-lagringsenheten, eftersom försummelse av detta steg kan leda till oåterkallelig skada på minneskortet under demonteringsprocessen.

Steg 2: Ta bort skruvarna från bakstycket

Placera Steam Deck med displayen nedåt på den övre delen av den medföljande bärväskan och se till att väskans konturerade urtag omsluter enheten på ett säkert sätt och skyddar tumstockarna från eventuella skador under hanteringen.

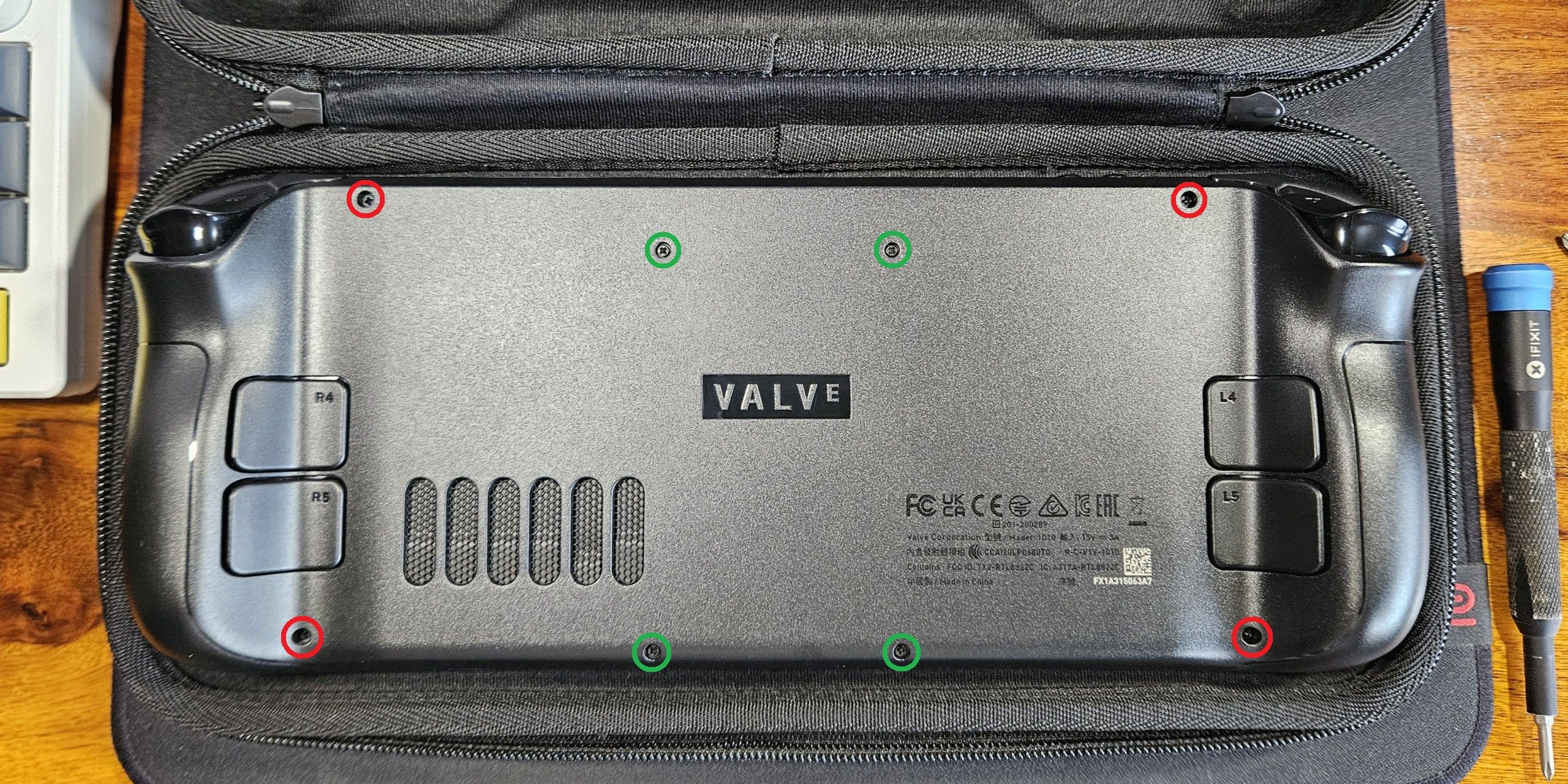

Använd en stjärnskruvmejsel med spets nummer ett för att lossa fyra maskinskruvar som sitter i mitten av höljet och som är markerade med en cirkulär grön markör. För att ta bort ytterligare en uppsättning självgängande skruvar som indikeras med en röd kontur behöver du en mer omfattande stjärnskruvmejsel med en nummer två-spets.

För att säkerställa optimal prestanda och förhindra skador är det viktigt att använda självgängande skruvar med fin gänga i lämplig längd för specifika tillämpningar. Kortare maskinskruvar måste däremot vara försedda med grövre gängor för att effektivt kunna tränga in i materialet. Det är viktigt att återföra de utbytta skruvarna till sina ursprungliga positioner, eftersom det kan leda till att ett fästelement förstörs om det sätts in i en olämplig skruvhylsa.

Steg 3: Bänd försiktigt isär bakstycket

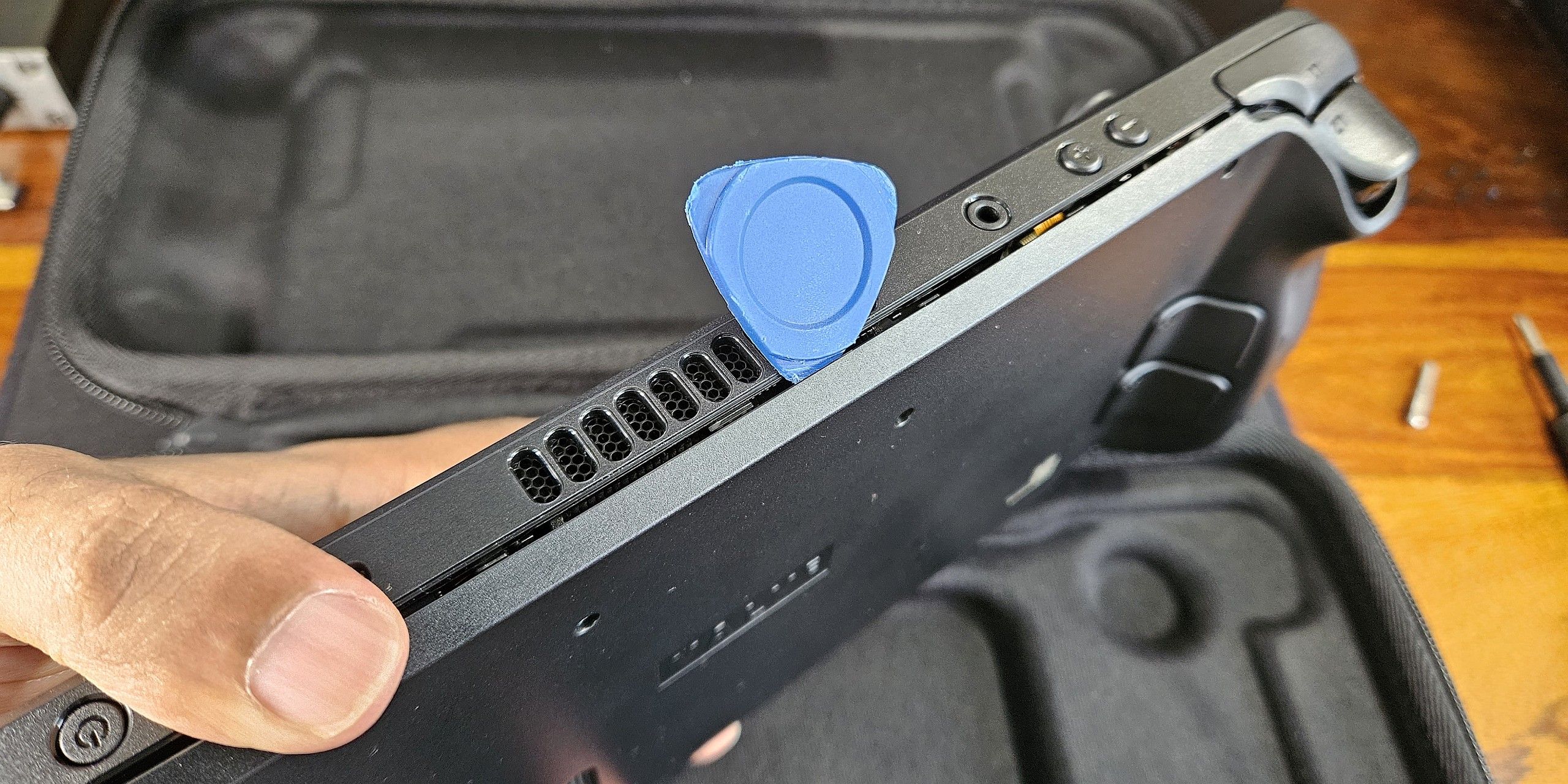

Enhetens bakpanel är lossad och hålls på plats av plastflikar som gör att du måste använda ett bändinstrument av plast som en spudger eller ett gitarrplektrum för att säkert och oskadat kunna bända loss den. Det är tillrådligt att undvika att använda metallverktyg som t.ex. skruvmejslar eftersom de kan leda till att flikarna bryts av och att höljet skadas.

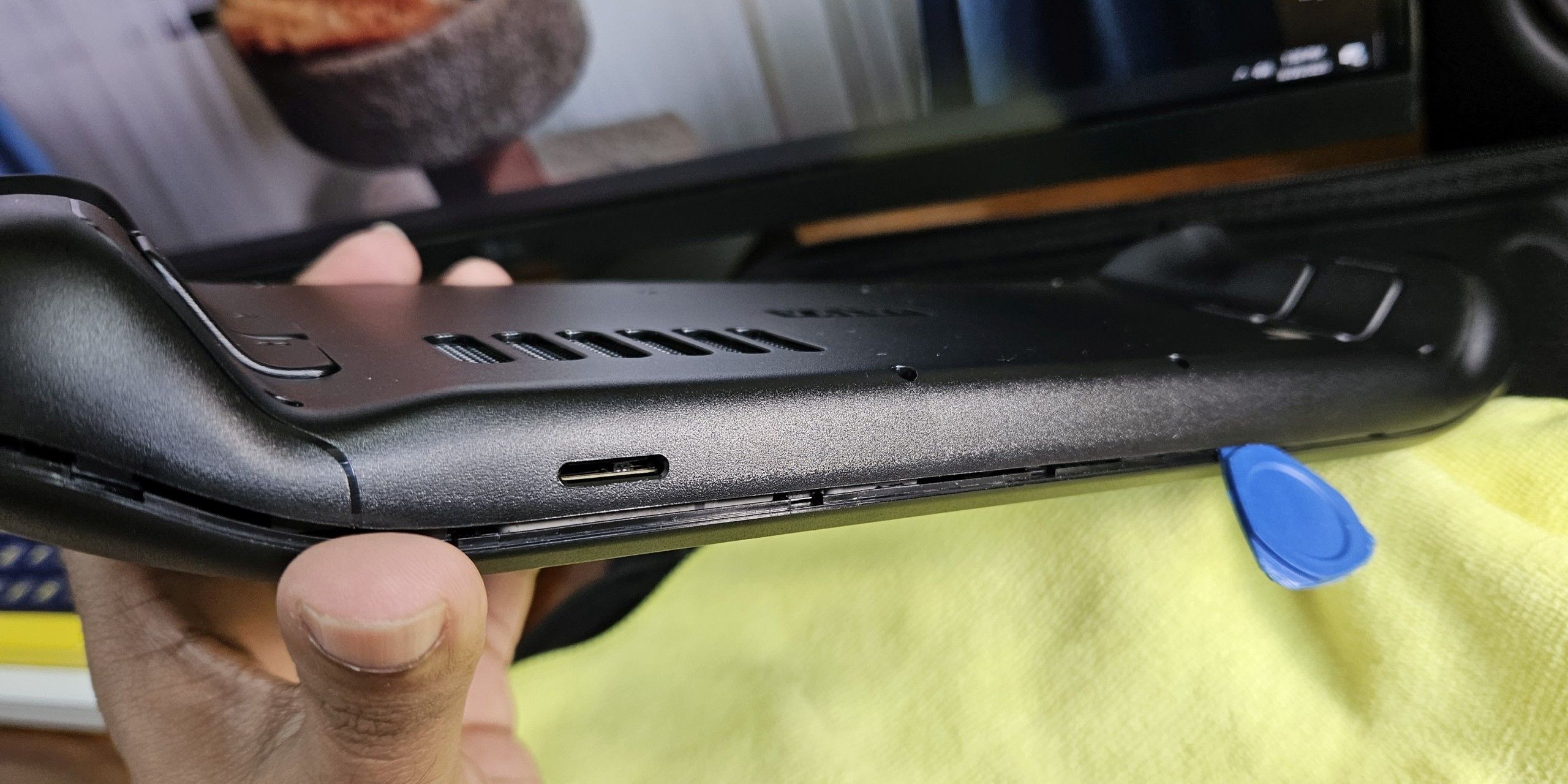

För att lossa de främre och bakre delarna av ramen, börja med att utöva kraft längs sömmen som sitter intill antingen den vänstra (L1) eller högra (R1) stötfångaren. Använd ett bändverktyg, för in det i sömmen och lyft försiktigt kanten på det bakre höljet bort från de utskjutande fästtapparna på frontpanelen.

När det första fästet har avlägsnats kan de återstående löstagbara komponenterna avlägsnas utan större svårigheter genom att bändinstrumentet används stegvis över den sammanfogade fogen. Genom att sätta in ytterligare gitarrplektrum i den exponerade sprickan hindras öppningen från att stängas, vilket gör det möjligt att fortsätta manövrera bändanordningen över ramens periferi.

När du har lyckats ta dig till stötfångaren på den motsatta sidan fortsätter du att utföra samma manöver längs den övre kanten av fordonets ram.

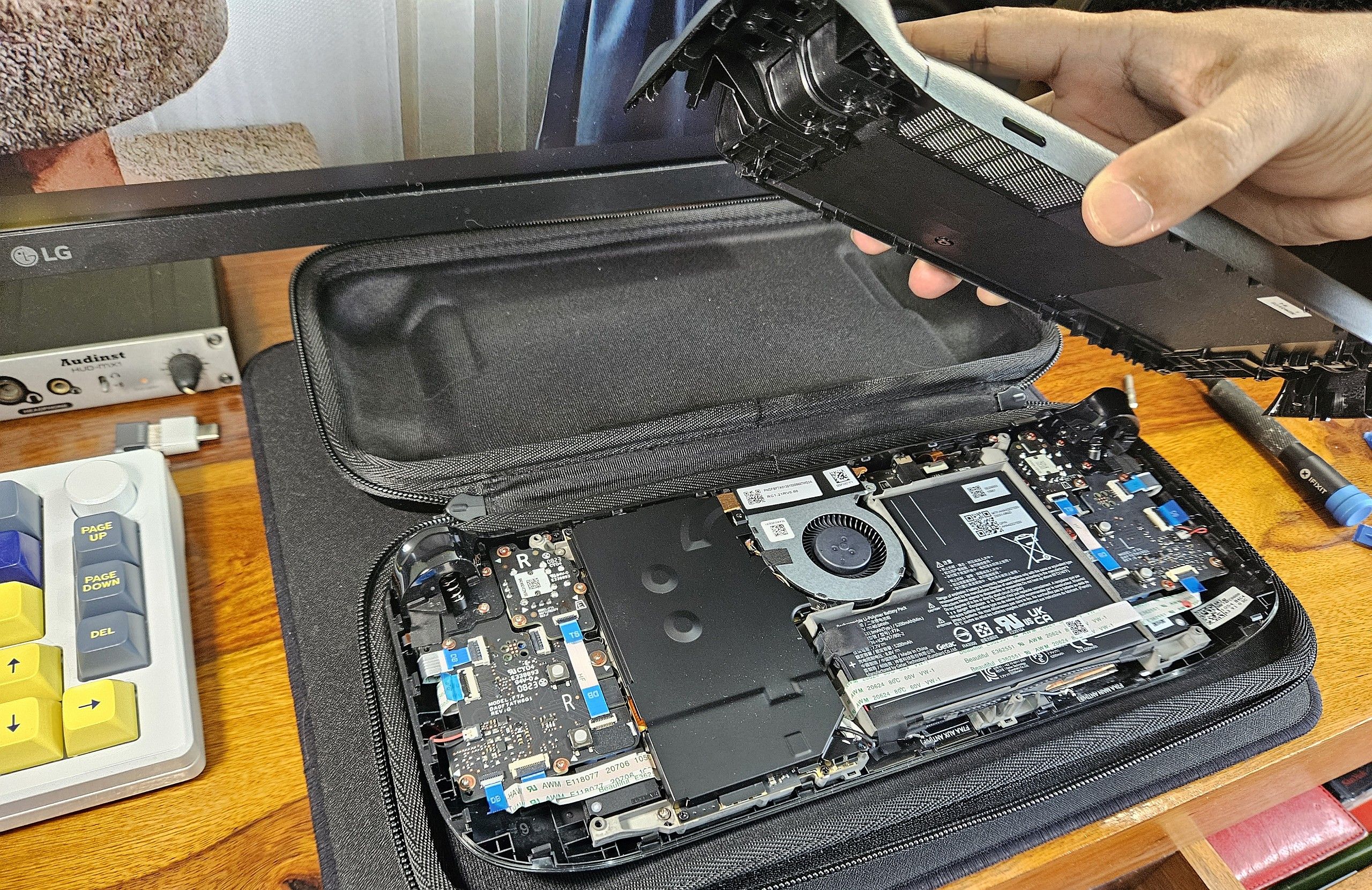

Steg 4: Ta bort bakstycket

När du försöker ta bort bakstycket från chassit på din elektroniska enhet ska du se till att det inte finns något märkbart motstånd under processen. Om du får problem med att lossa bakstycket, kontrollera att alla flikar har hakat fast ordentligt. Använd ett smalt bändverktyg och för det längs fogarnas omkrets, vilket gör det lättare att lossa bakpanelen.

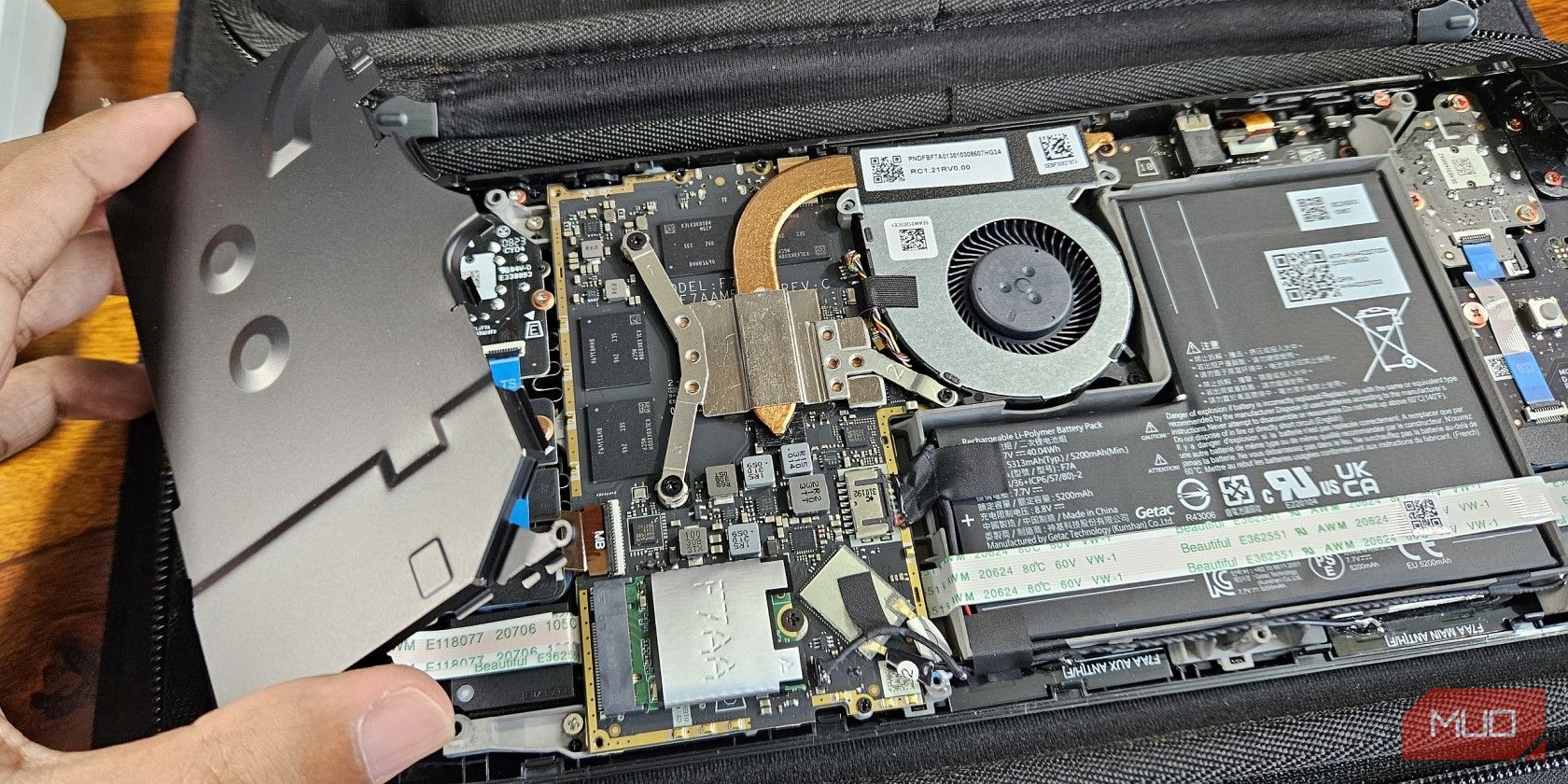

Steg 5: Ta bort moderkortets skydd

Den demontering som nu utförs gäller en 2023-iteration av Steam Deck, som har ett mörkfärgat skydd för det primära kretskortet. Denna ersättningskomponent har ett minskat antal fästelement jämfört med föregångarens glänsande metallfasad, och det är inte heller nödvändigt att ta bort en självhäftande baksidesfilm.

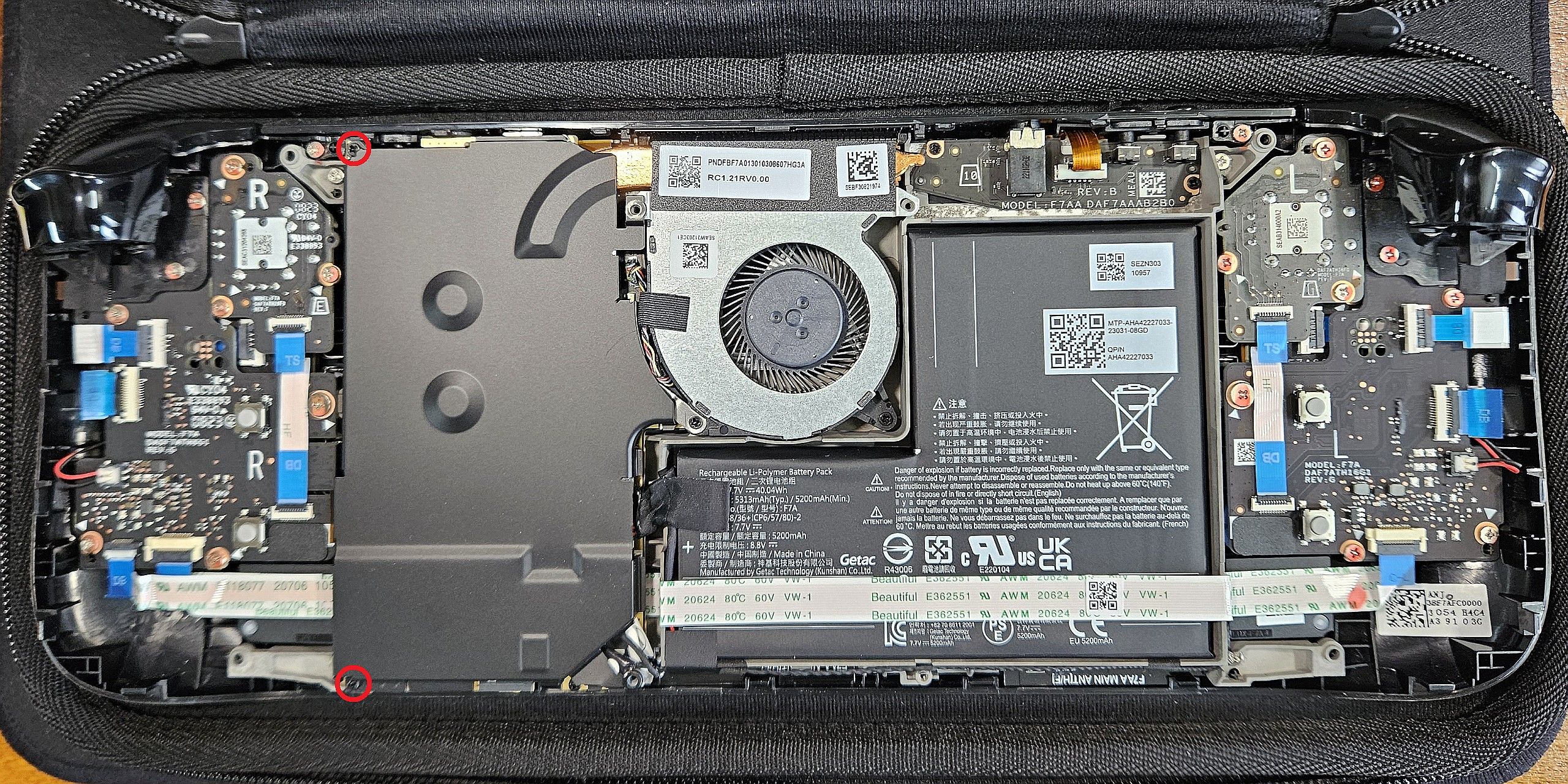

Använd en stjärnskruvmejsel av storlek noll för att försiktigt lossa de två rödmarkerade maskinskruvarna. Observera att det anses säkert att ta bort skyddskåpan. Var mycket försiktig när du lyfter bort skyddet från det primära kretskortet och se till att inte vidröra några exponerade delar under denna process.

Steg 6: Koppla bort batterikabeln

Avsaknaden av det primära skyddsskiktet leder till att flera oskyddade ledare och kretskortselement fortsätter att försörjas av strömkällan. Om du oavsiktligt kommer i kontakt med dessa aktiva komponenter med metallföremål, t.ex. genom att tappa ett fästelement, kan det leda till skadliga effekter på Steam Decks elektroniska funktioner på grund av en elektrisk kortslutning.

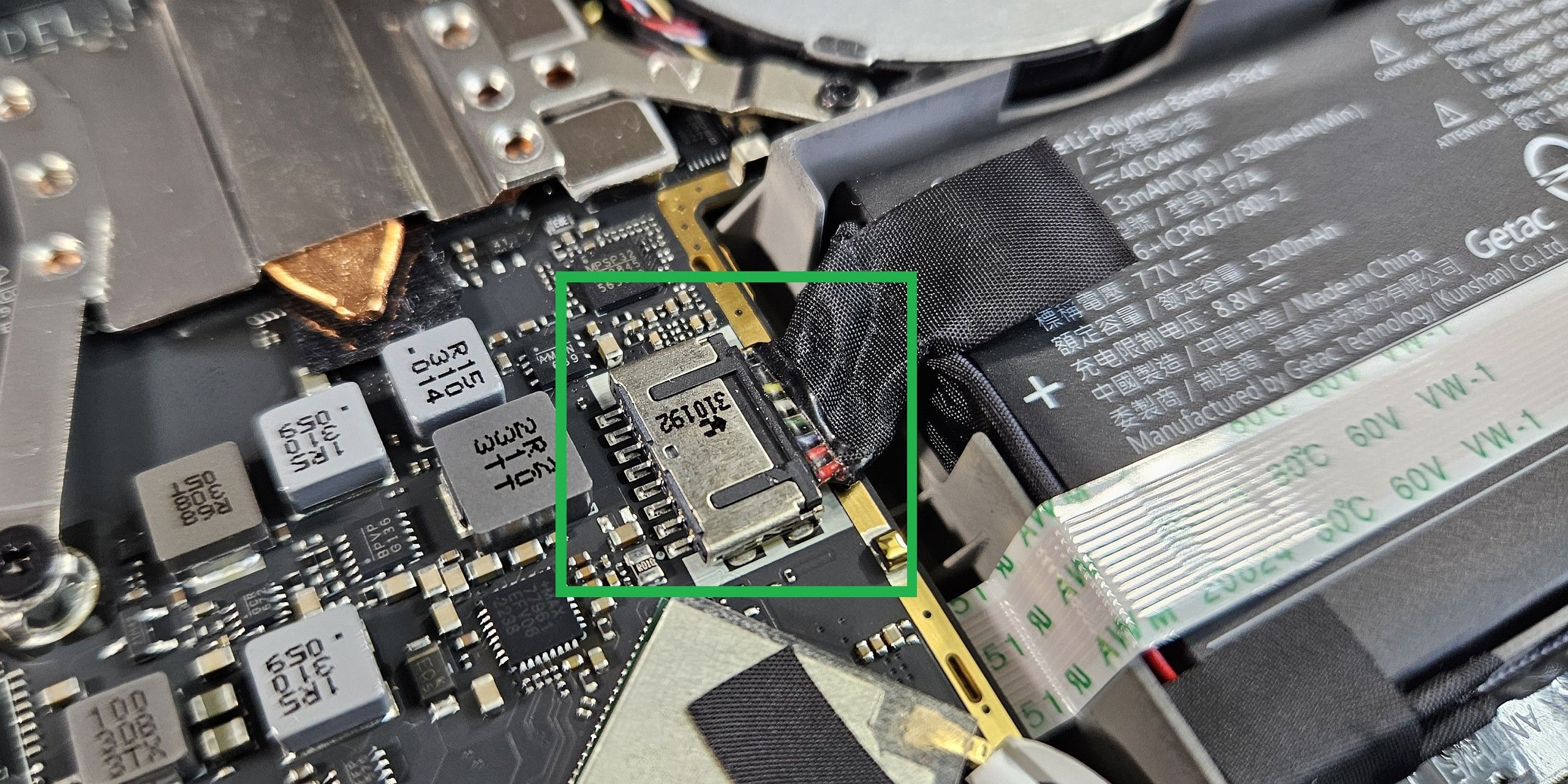

För att undvika eventuella problem rekommenderar vi att batteriet kopplas bort. Tillverkaren har försett batteriet med en svart dragflik för enkel åtkomst. Koppla ur batteriet genom att försiktigt föra kabeln mot enhetens högra sida, bort från moderkortet. Om dragfliken inte fungerar som den ska kan man använda sin nagel för att försiktigt dra ut den svarta kontakten från den metallhona som sitter på moderkortet.

Steg 7: Ta bort den gamla enheten

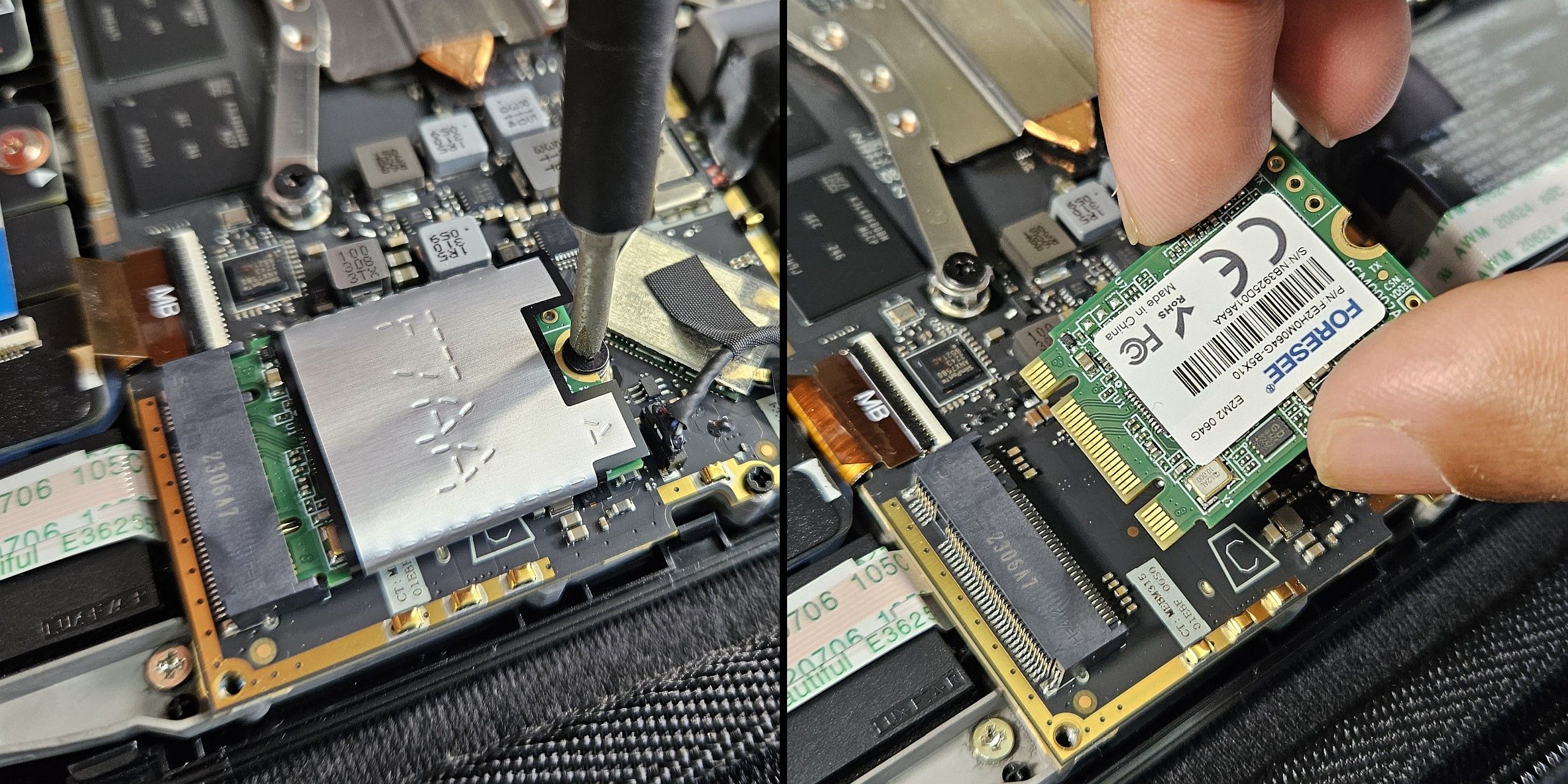

M.2-lagringsenhetens kortplats, som är placerad mot den nedre delen av moderkortet och till vänster om batterikontakten, kan nås genom att använda en stjärnskruvmejsel #0 för att ta bort den enda maskinskruv som håller fast den nuvarande SSD- eller eMMC-lagringsmodulen.

Den fjäderbelastade mekanismen i M.2-platsen på dotterkortet 2230 är utformad för att åstadkomma en vertikal rörelse när modulen sätts i eller tas bort, vilket potentiellt kan leda till att den mycket ledande skruven kastas ut mot de exponerade komponentplattorna på moderkortet. Det är därför viktigt att vara försiktig under dessa moment för att undvika oavsiktliga skador eller personskador.

Ta bort den aktuella lagringsenheten från M.2-kortplatsen, vilket är ett lämpligt tillfälle att återställa ESD-skyddet (elektrostatisk urladdning). Detta är den metallfolie som omsluter den ursprungliga lagringsenheten och kan avlägsnas utan problem. Se till att den bevaras eftersom den kommer att behövas i framtida förfaranden.

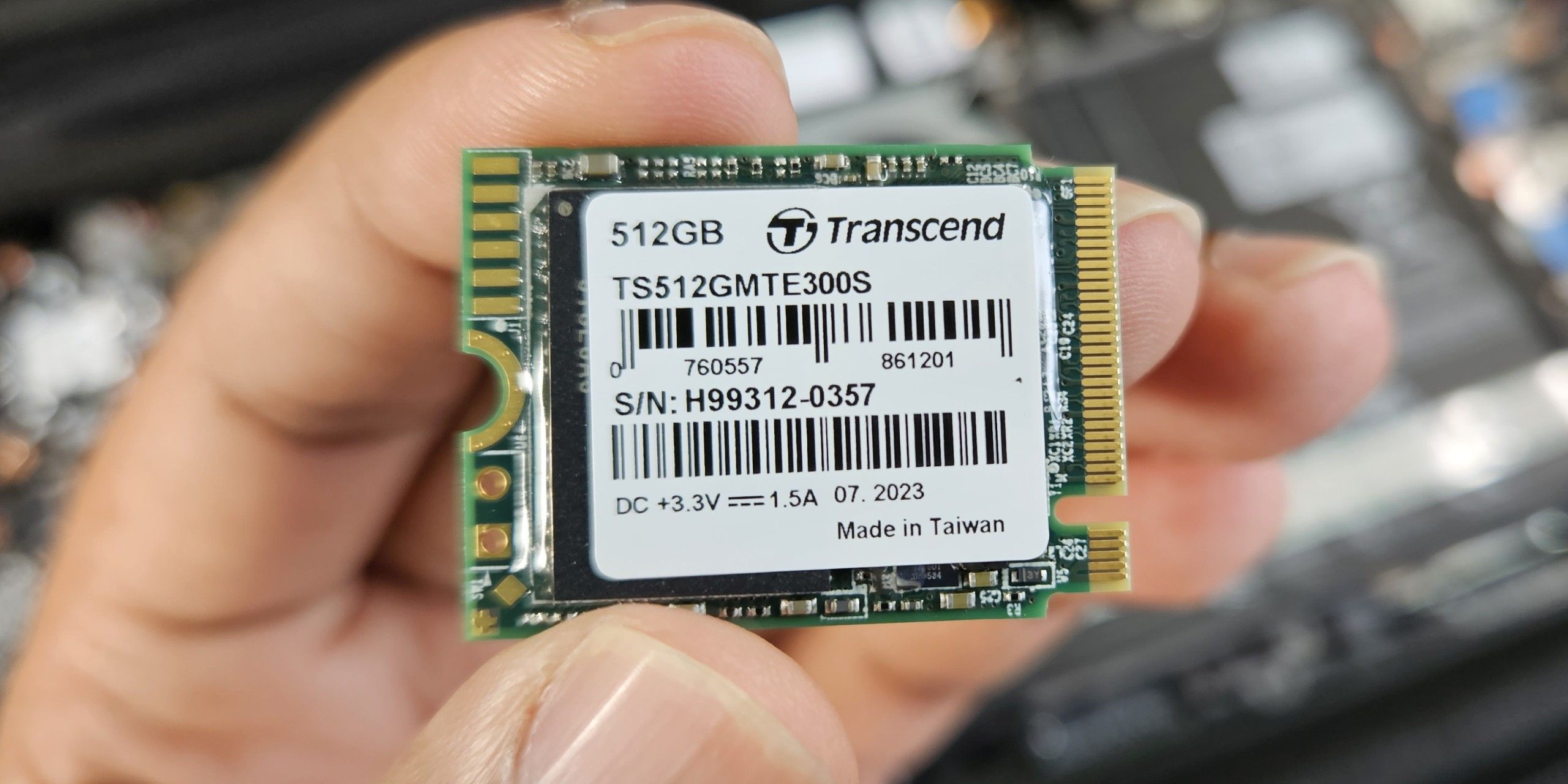

Steg 8: Installera SSD-uppgraderingen

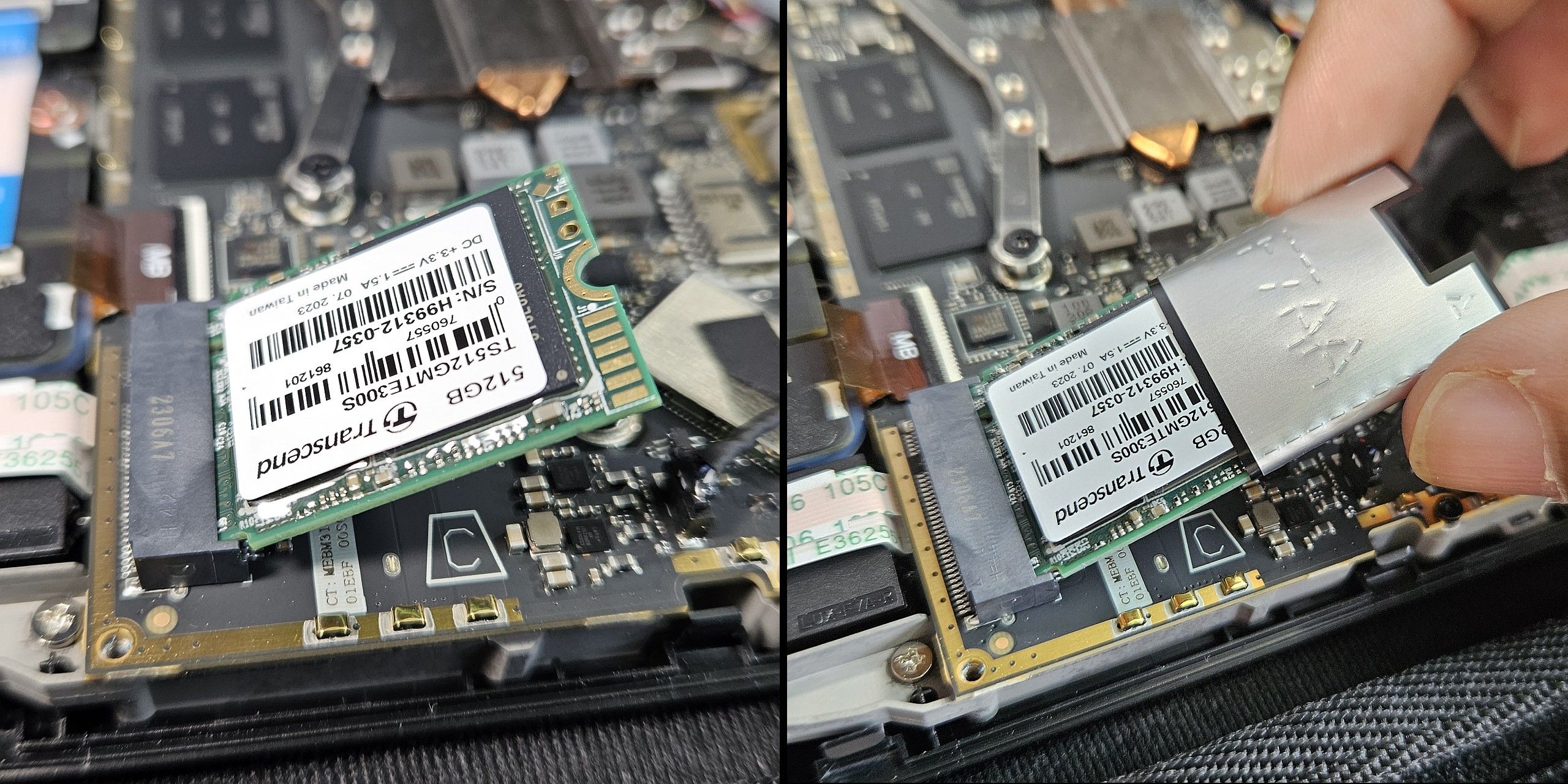

Proceduren för att installera en ny SSD-enhet (Solid State Drive) skiljer sig avsevärt från proceduren för att ta bort den. För att påbörja installationen sätter du försiktigt in ersättnings-SSD-enheten vinkelrätt i den avsedda M.2-platsen på moderkortet.

För optimal drift utan elektromagnetiska störningar är det viktigt att korrekt installera en ESD-skärm (elektrostatisk urladdning) på en ersättnings-SSD (Solid State Drive). För att uppnå detta, skjut ESD-skärmen på SSD-enheten och fäst den säkert på plats.

Tryck försiktigt SSD-enheten mot monteringsytan och se till att den sitter ordentligt på plats. Dra åt maskinskruven för att förhindra oönskad rörelse eller förskjutning av enheten.

Steg 9: Återmontering är motsatsen till demontering

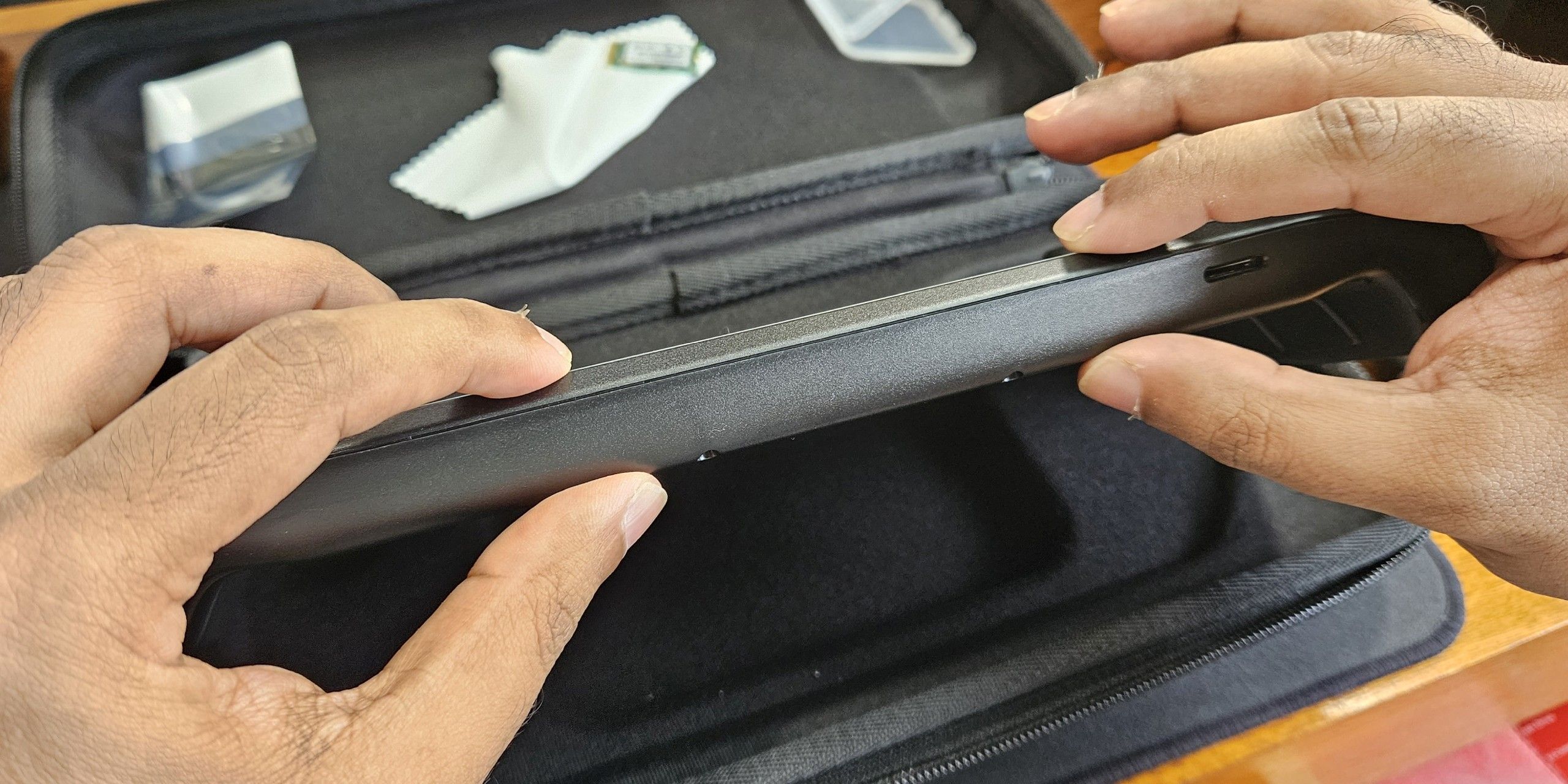

Se först till att du riktar in bakstycket ordentligt med chassit innan du försiktigt trycker det på den övre halvan av enheten längs sömmarna, vilket sedan säkrar fästflikarna i läge genom att snäppa ihop dem.

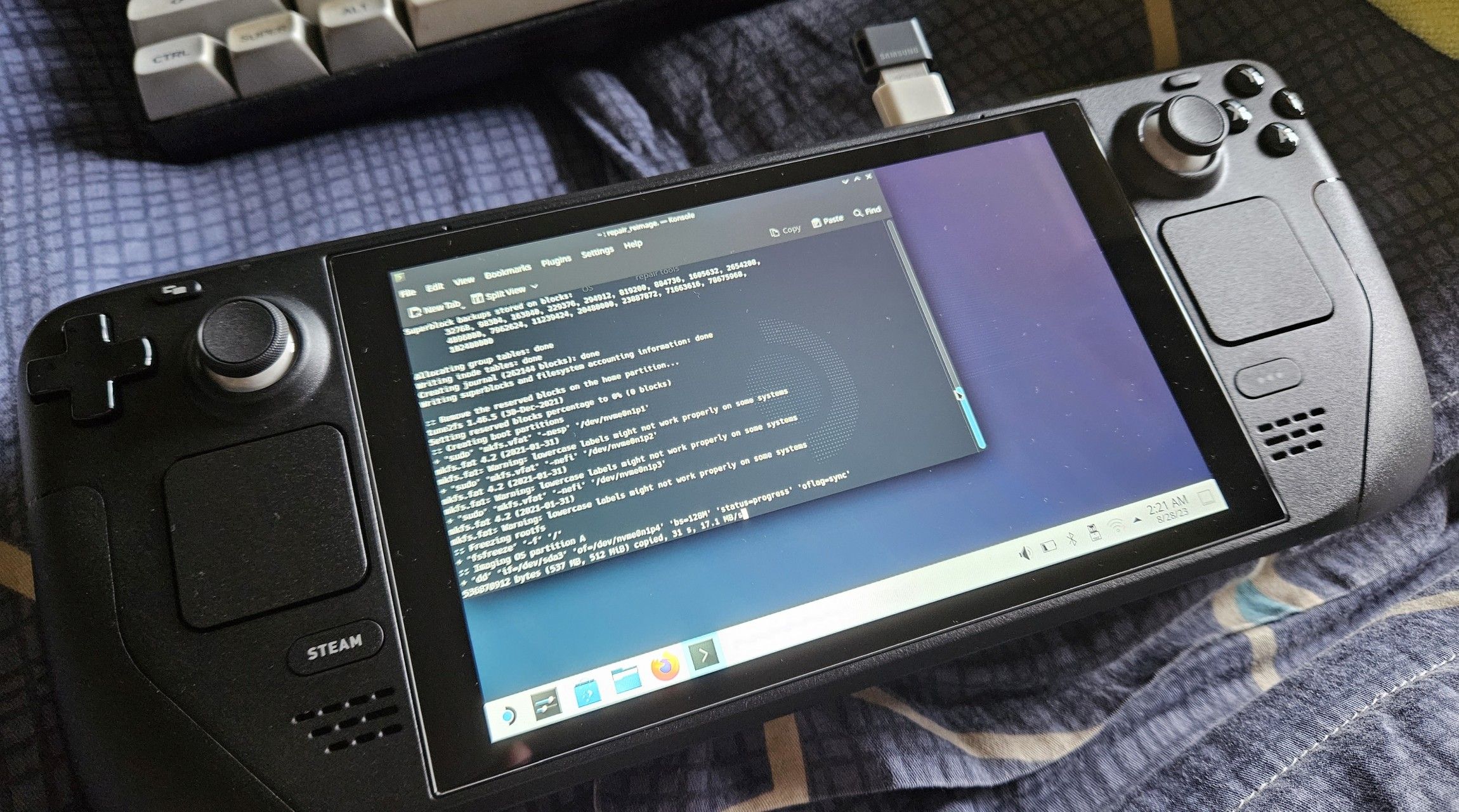

Tyvärr är din nuvarande hårdvara inte kompatibel med SteamOS som primärt operativsystem för Steam Deck. Vi har dock skapat en informativ guide som förenklar processen med att avbilda enheten med SteamOS, så att du kan uppleva dess fulla potential.

Njut av större AAA-spel och snabbare laddningstider

Grattis! Ditt Steam Decks lagringsutrymme har uppgraderats till en rymligare och snabbare SSD-enhet (Solid State Drive). Denna avancerade lagringslösning kommer inte bara att påskynda laddningen av dina favoritvideospel, utan också förbättra prestandan för banbrytande titlar som “Returnal” genom att effektivisera det snabba utbytet av textur- och tillgångsdata mellan lagring och minne.
