Så vet du vilken typ av USB-port du har
Universal Serial Bus (USB) har blivit standard för fysisk anslutning av kringutrustning till datorer, masslagringsenheter, handdatorer, bärbara enheter och många andra enheter. Sedan introduktionen har över ett dussin gränssnitt med flera olika USB-specifikationer släppts.
Att navigera bland alla tillgängliga portar och kontakter kan vara en utmaning för vissa personer på grund av den uppsjö av alternativ som finns. För att minska förvirringen kommer vi att ge en översikt över de olika USB-gränssnitt och specifikationer som har introducerats under de senaste tjugo åren, vilket ger klarhet i de olika typerna av anslutningar.
USB Interface Standards
För att avgöra vilken typ av USB-port som finns i en enhet är det nödvändigt att ta hänsyn till flera faktorer. För det första måste man undersöka vilken typ av USB-anslutning eller gränssnitt som används. För det andra bör man ta hänsyn till vilken version av USB-specifikationen som används. Slutligen bör man också ta hänsyn till eventuella ytterligare funktioner som erbjuds av USB-porten. Låt oss börja med att ge en översikt över de olika standarder för USB-anslutningar som finns tillgängliga.

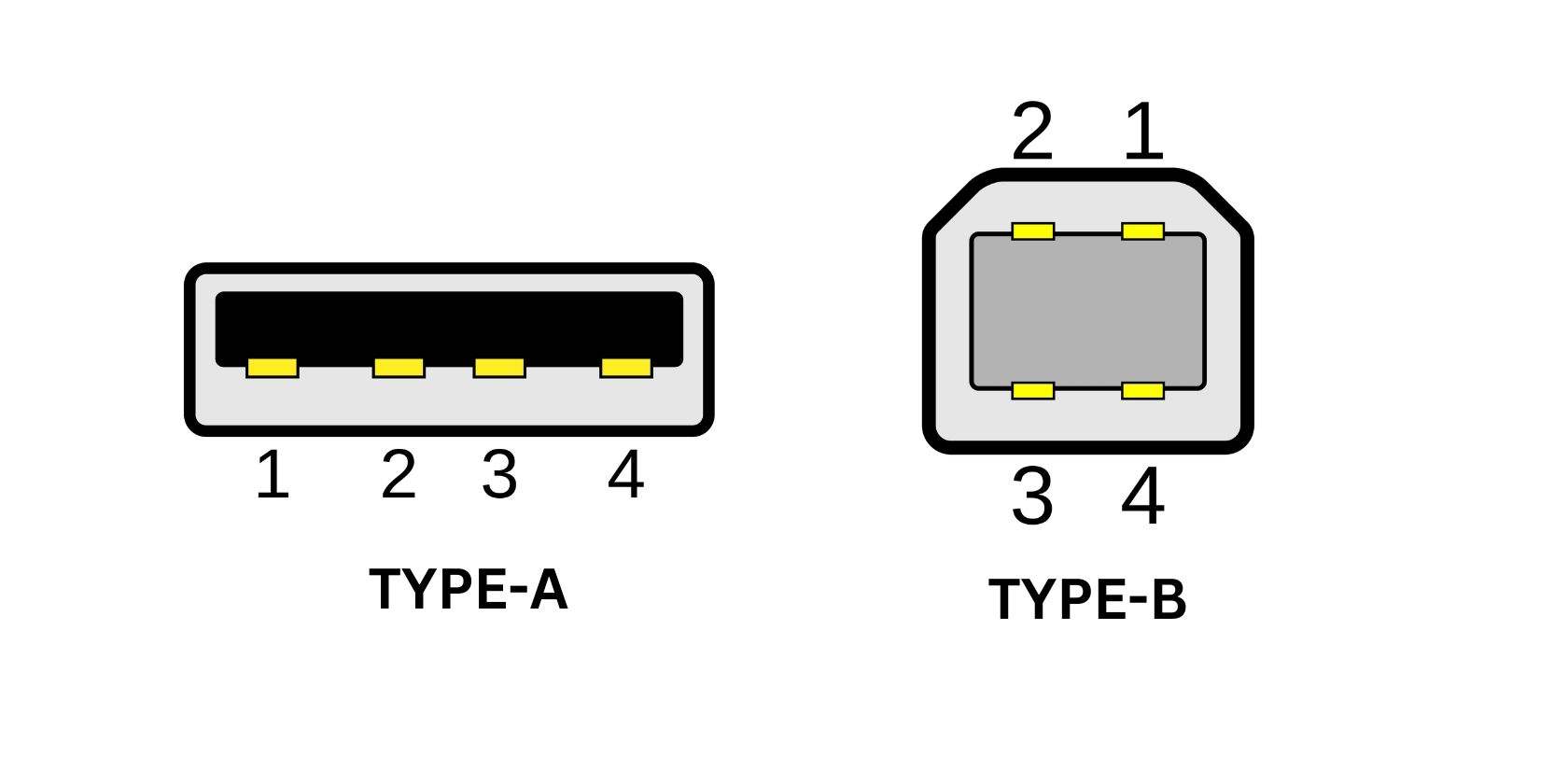

USB Typ A och B
USB-A och USB-B är de första versionerna av Universal Serial Bus-gränssnittet, som introducerades tillsammans med USB 1.0-standarden och är utformade för att underlätta sammankoppling mellan datorsystem och extra enheter.
Båda USB-gränssnitten består av totalt fyra stift, där två används för att överföra data medan det återstående paret är avsett för att upprätta elektriska anslutningar till enhetens jord- och strömkällor.
Trots sin ålderdomlighet är typ A fortfarande det vanligaste USB-gränssnittet för värdar. Däremot används typ B fortfarande i stor utsträckning i samband med en mängd olika ljudcentrerad utrustning som ljudgränssnitt, mixers, fantomströmkällor och liknande enheter.

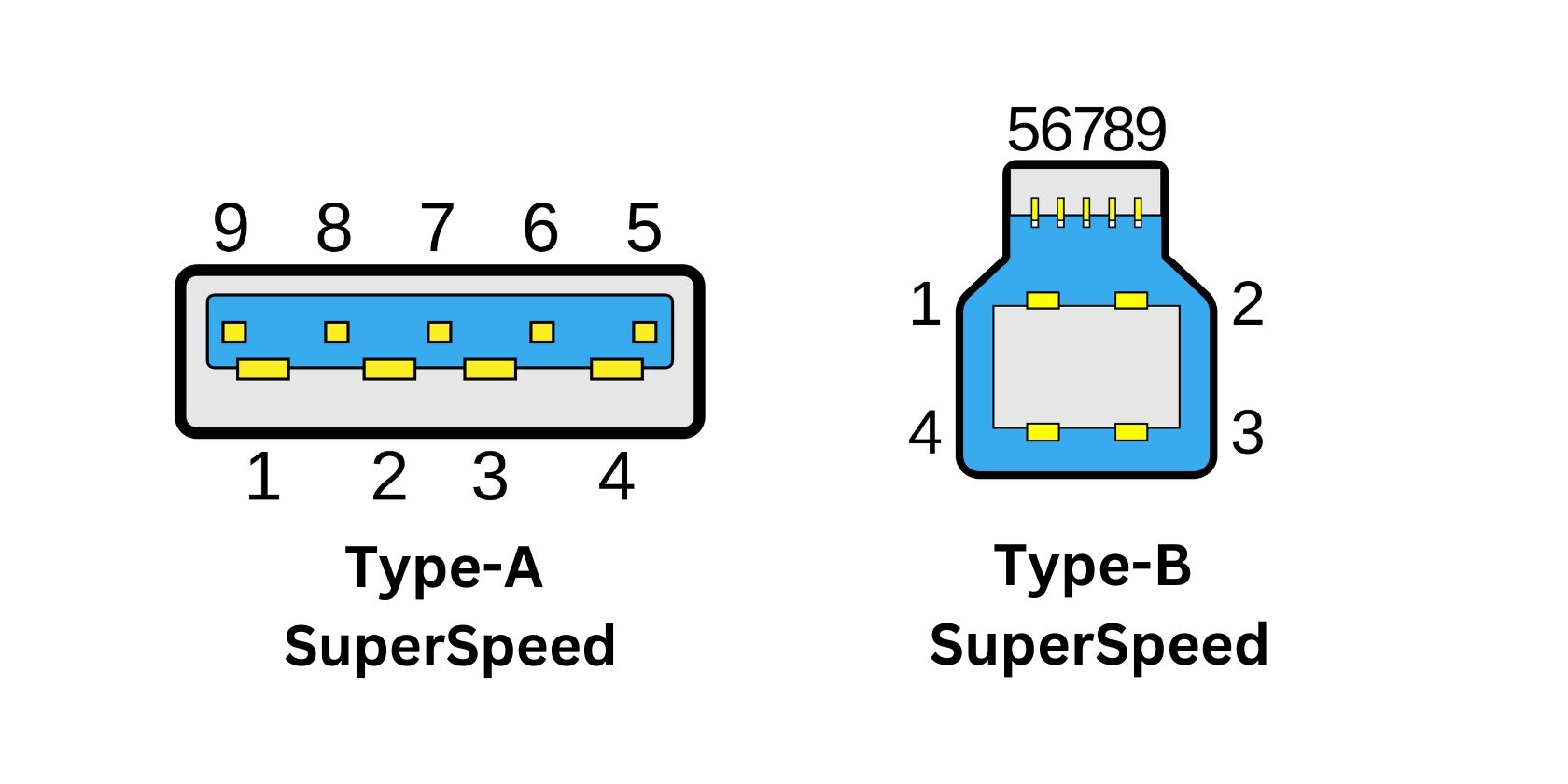

I senare versioner utrustades både USB-A- och B-portarna med ytterligare fem stift, vilket möjliggjorde stöd för SuperSpeed (USB 3.0), vilket avsevärt ökade USB Typ-A-kontakternas mångsidighet i olika tillämpningar, t.ex. användning med USB-minnen och ett brett utbud av andra enheter som kräver snabba dataöverföringar.

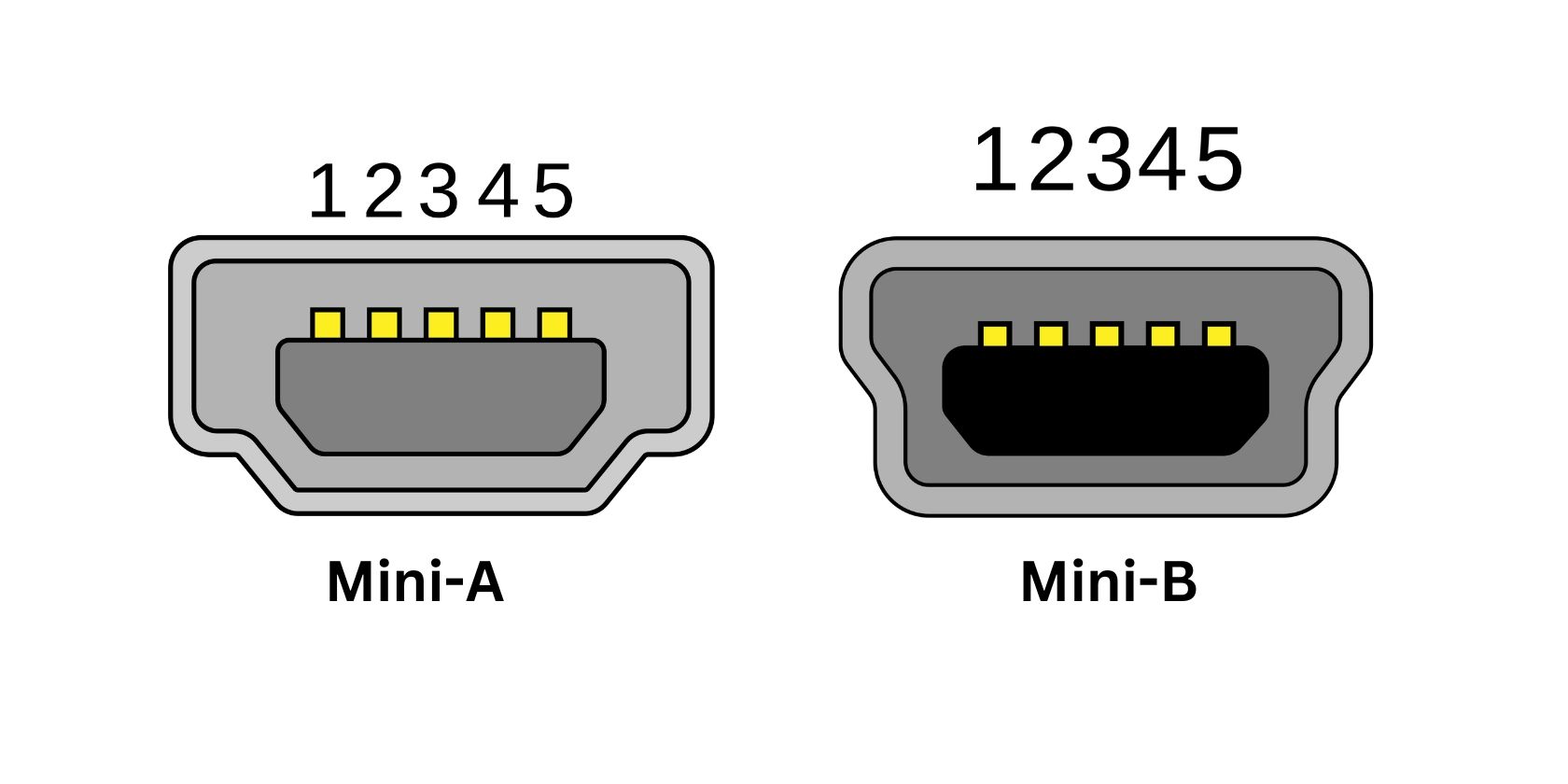

USB Mini
USB Mini-A och Mini-B, mindre varianter av USB typ A respektive B, introducerades i början av 2000-talet i takt med att handhållna enheter blev allt vanligare.
USB Mini-B-standarden hade en begränsad strömkapacitet på 500 milliampere vid fem volt, vilket möjliggör laddning och kommunikation av kompakta elektroniska enheter som huvudsakligen drivs med batterier, inklusive digitalkameror, bärbara mediaspelare och utvalda mobiltelefoner.
I sinom tid introducerades USB Mini-AB-gränssnittet som ett strömlinjeformat och mångfacetterat alternativ till de tidigare Mini-A- och Mini-B-kontakterna, vilket underlättar gränssnittet med en rad olika enheter.

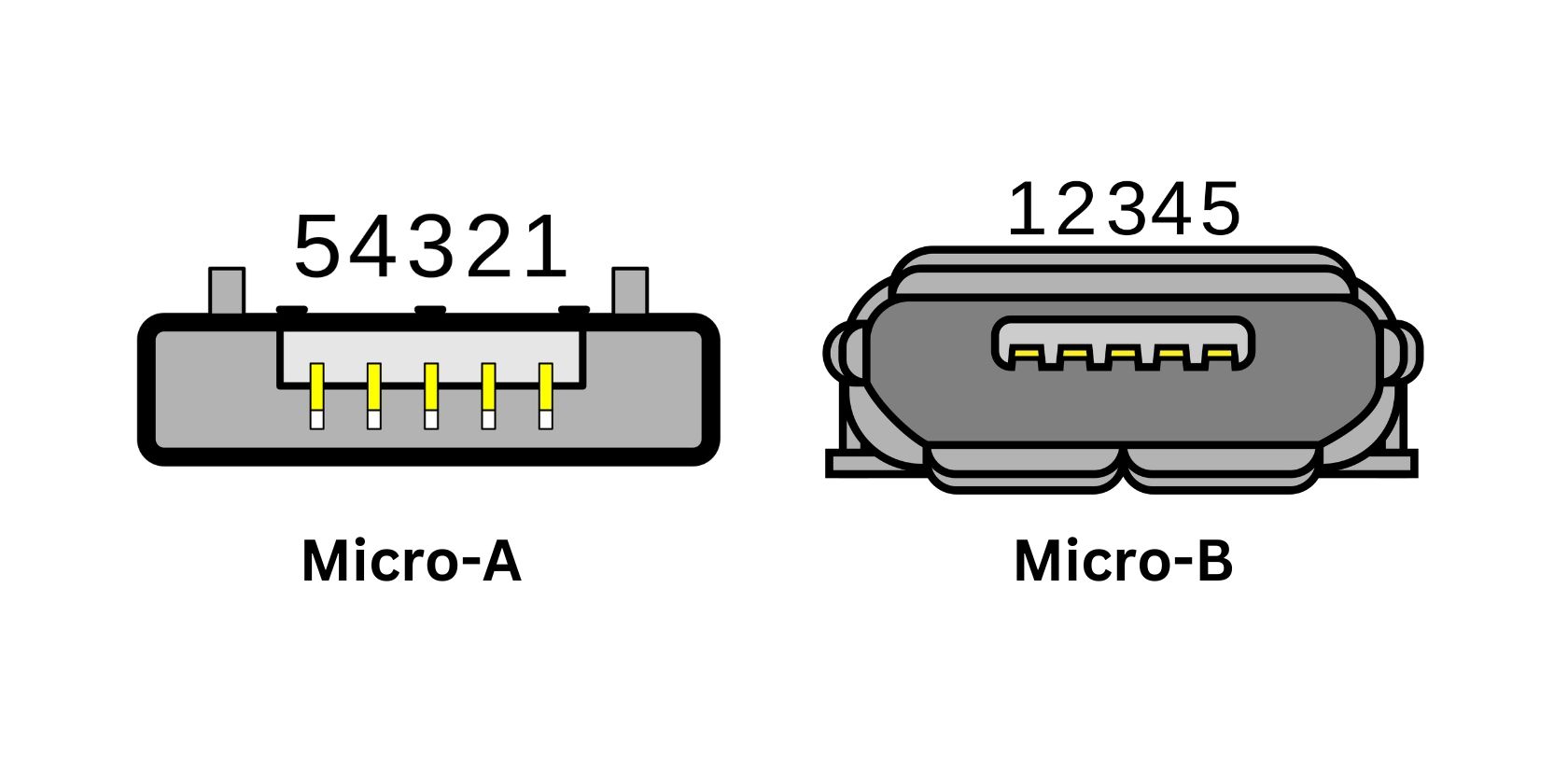

USB Micro
Eftersom storleken på handhållna enheter fortsatte att minska under senare hälften av 00-talet, blev det nödvändigt med ett mer kompakt alternativ till de vanliga Mini-A och Mini-B USB-kontakterna. Därför utvecklades USB Micro-A och Micro-B som en enhetlig lösning som skulle ge en effektiv anslutning av kringutrustning och samtidigt passa de allt mindre formfaktorerna hos dessa bärbara enheter.
Utformningen av USB Micro-A och Micro-B baserades på att uppnå en mer kompakt formfaktor jämfört med föregångaren, Mini-gränssnittet, och samtidigt införliva tekniska framsteg som USB SuperSpeed (USB 3.0)-kompatibilitet.
Micro-A- och Micro-B-portar förekommer inte i moderna enheter, men kan hittas på vissa föråldrade mobiltelefoner och handhållna prylar i nybörjarsegmentet.
Image Credit: Fred the Oyster/ Wikimedia Commons

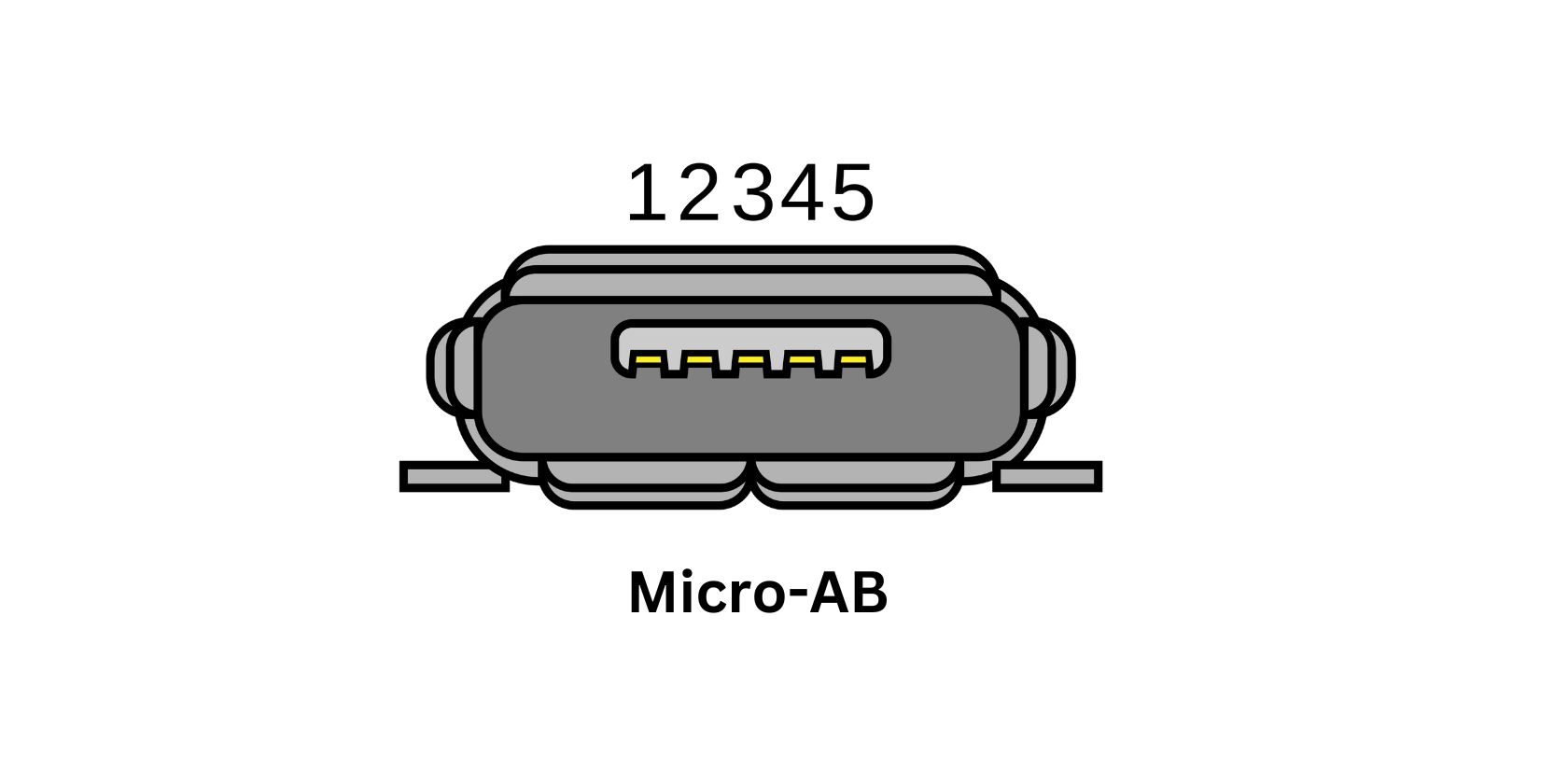

Införandet av en Micro-AB-kontakt/port är ett försök att förbättra anpassningsförmågan och bekvämligheten med både Micro-A- och Micro-B-anslutningar, på ungefär samma sätt som Mini-AB-gränssnittet förbättrades tidigare.
Image Credit: Fred the Oyster/ Wikimedia Commons

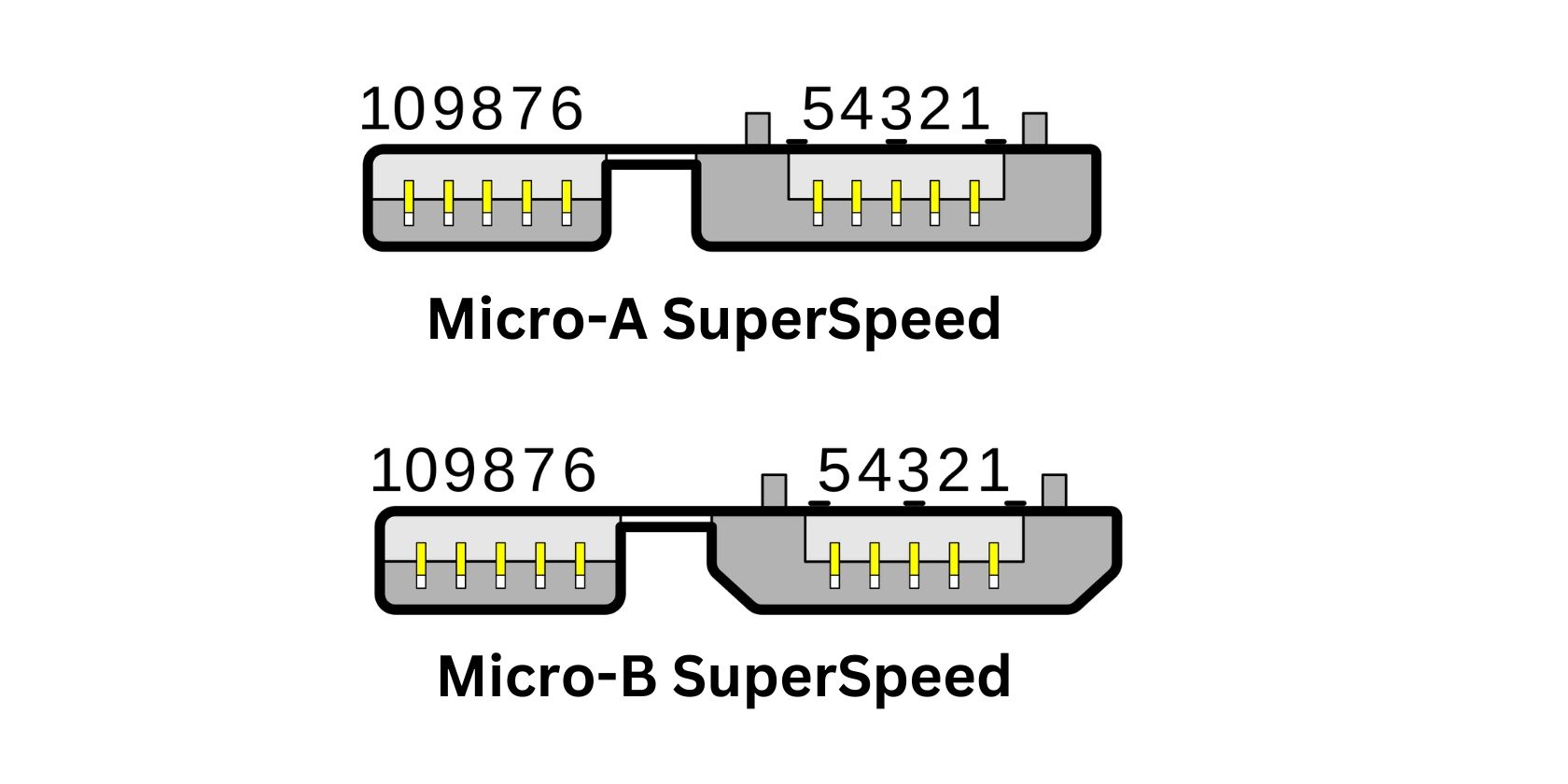

Med den växande utbredningen av masslagringsenheter har efterföljande iterationer av Micro-A och Micro-B införlivat förbättrade överföringshastigheter genom introduktionen av deras respektive SuperSpeed-varianter. I linje med det paradigm som etablerats av SuperSpeed-gränssnitten av typ A och B, har dessa avancerade kontakter ytterligare fem kontakter som är utformade för att underlätta snabbare datautbyte.

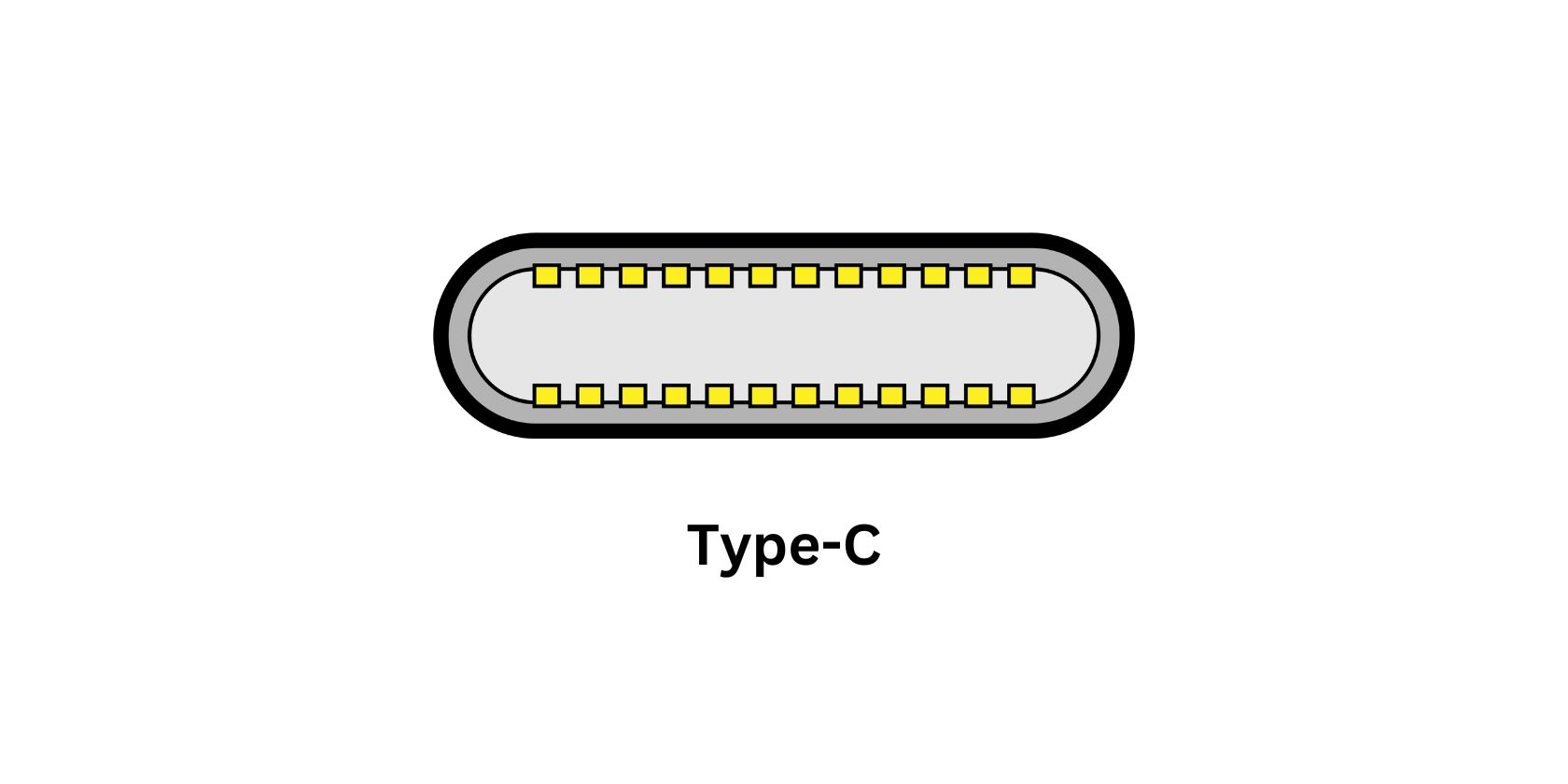

USB typ C
USB typ C, även känt som USB-C, introducerades på marknaden först under de senaste åren. Även om USB-C inte är utan brister, erbjuder den vissa viktiga funktioner som gör den till ett attraktivt alternativ för många användare.Dessa inkluderar OTG-stöd (On-The-Go), SuperSpeed\+-funktioner (som möjliggör överföringshastigheter på upp till 10 Gbps) och USB Power Delivery (USB PD), som möjliggör snabbare laddningstider och högre strömförsörjning jämfört med tidigare versioner av USB.
Dessutom har Type-C en reversibel design som gör att den kan fungera som värd, vilket resulterar i ett helt reversibelt gränssnitt. Tack vare de många förbättringarna finns det en möjlighet att Type-C så småningom kommer att ersätta alla andra USB-kontakter.
Image Credit: Chindi.ap/ Wikimedia Commons
Framöver kommer vi att fördjupa oss i de komplicerade USB-specifikationerna och utforska metoder för identifiering av dem.
De olika versionerna av USB
För närvarande finns det åtta iterationer av Universal Serial Bus-tekniken (USB), som dikterar den högsta möjliga dataöverföringshastigheten för USB-enheter.
Det bör noteras att klassificeringen av en USB-anslutning/ett USB-gränssnitt inte i sig dikterar att den ska följa en specifik USB-version eller inkludera ytterligare USB-funktioner. Följaktligen är USB-C och USB-3 skilda från varandra när det gäller deras respektive egenskaper. Dessutom garanterar inte USB typ-C automatiskt överlägsenhet över USB typ-A när det gäller hastighet, och USB typ-A kan inte heller förutsättas överträffa USB typ-B baserat på standardantaganden.
För att förtydliga detta finns det för närvarande åtta olika iterationer av Universal Serial Bus (USB)-teknik i vårt nuvarande lager:
Specifikation
|
Namn
|
Utgivningsår
|
Max överföringshastighet
-|-|-|-
USB 1.0
|
N/A
|
1996
|
12 Mbps
USB 1.1
|
Full Speed
|
1998
|
12 Mbps
USB 2.0
|
Hi-Speed
|
2000
|
480 Mbps
För anslutning av externa lagringsenheter stöds USB 3.2 Generation 1x1, samt USB 3.1 Generation 1 och USB 3.0.
|
SuperSpeed
|
Under åren 2008, 2013 och 2017 lanserades USB-versionerna 3.0, 3.1 respektive 3.1 Generation 1x1.
|
5Gbps
USB 3.2 Gen 2x1(USB 3.1 Gen 2)
|
SuperSpeed\\+ SuperSpeed 10Gbps
|
Den första raden visar att en USB-enhet släpptes 2013, som är kompatibel med USB 3.1 Generation 2. Den andra raden tyder på att en annan USB-enhet introducerades 2017, som stöder USB 3.2 Generation 2 gånger ett (dvs. två separata databanor).
|
10Gbps
USB 3.2 Gen 2x2
|
SuperSpeed 20Gbps
|
2017
|
20Gbps
USB 4 V1.0
|
USB Gen 2x2/USB 20Gbps
|
2019
|
20Gbps
USB 4 V2.0
|
USB4 Gen 3x2/USB4 40Gbps
|
2019
|
40Gbps
När USB 3.2-specifikationen infördes i juli 2019 blev det uppenbart att USB 3.2 Gen 1 hade genomgått en rad namnändringar under tidens gång. Från början kallades den USB 3.0, men USB Implementers Forum valde att byta namn till USB 3.1 Gen 1 2013 innan man bestämde sig för den nuvarande beteckningen USB 3.2 Gen 1. Följaktligen ändrades den tidigare USB 3.1 Gen 2 till USB 3.2 Gen 2x1.
Tanken bakom detta beslut var att förbättra USB-nomenklaturens konsekvens och exakthet för att mer exakt återspegla de funktioner som erbjuds av varje iteration av USB-specifikationen. Även om det reviderade systemet verkligen har förbättrat transparensen när det gäller de verkliga funktionerna hos varje USB-variant, har det tyvärr infört en nivå av komplexitet som har bidragit till fortsatt tvetydighet.
Hur man identifierar USB-version
En metod för att fastställa vilken version en USB-port har är att använda USB:s färgkodningssystem, vilket framgår av tabellen som visar sambandet mellan färg och USB-version för respektive port.
Port Färg
|
USB Version/Specifikation
|
Anmärkningar
-|-|-
Vit
|
USB 1.0
|
Utgår
Svart
|
USB 2.0/Hi-Speed
|
Används endast för mus och tangentbord
Blå
|
Följande USB-protokoll stöds för olika enhetskategorier:* Enheter med USB 3.0- eller SuperSpeed-anslutning, som lanserades från 2013 och framåt. * Enheter som följer specifikationerna för USB 3.1 Gen 1, tillverkade mellan 2013 och 2017. * Enheter som stöder USB 3.2 Gen 1x1, lanserade efter 2017.
|
Kan användas för masslagringsenheter
Teal
|
Generation 2-enheter, som tillverkades fram till 2017; och Generation 2x1-enheter, som har tillverkats sedan 2017.
|
Bättre reserverad för externa hårddiskar
Röd
|
-USB 3.2 gen 2x2
|
Laddstationen kan driva elektroniska enheter även när värddatorn eller servern är avstängd, vilket ger en bekväm och effektiv lösning för att hålla enheterna laddade hela tiden.
Yellow
|
USB 2.0 eller USB 3.0
|
Produkten kan ladda elektroniska enheter även när själva enheten är avstängd, vilket är en bekväm lösning för dem som vill hålla sina prylar strömförsörjda utan att behöva koppla in dem hela tiden.
Orange
|
USB 3.0
|
Kan endast användas för snabbladdning
Vissa tillverkare kan välja att inte skilja mellan USB-portar med hjälp av färgkodning. I dessa fall är det viktigt att undersöka logotyperna eller emblemen på din elektroniska utrustning för att fastställa vilken specifik USB-version som är tillämplig.
Den medföljande bilden visar en visuell representation som indikerar en viss enhets kompatibilitet med olika versioner av Universal Serial Bus (USB)-teknik.
När du fastställer lämplig USB-version genom en logisk analys bör du vara uppmärksam på de numeriska beteckningarna intill USB-emblemet. Dessa siffror representerar dataöverföringshastigheten för respektive port och tjänar som ett sätt att identifiera motsvarande USB-version.
Hur man identifierar extra USB-specifikationer
Förutom vilken typ av USB-port som används av din enhet, kan det finnas flera ytterligare funktioner tillgängliga som kan visa sig vara fördelaktiga för dina behov.

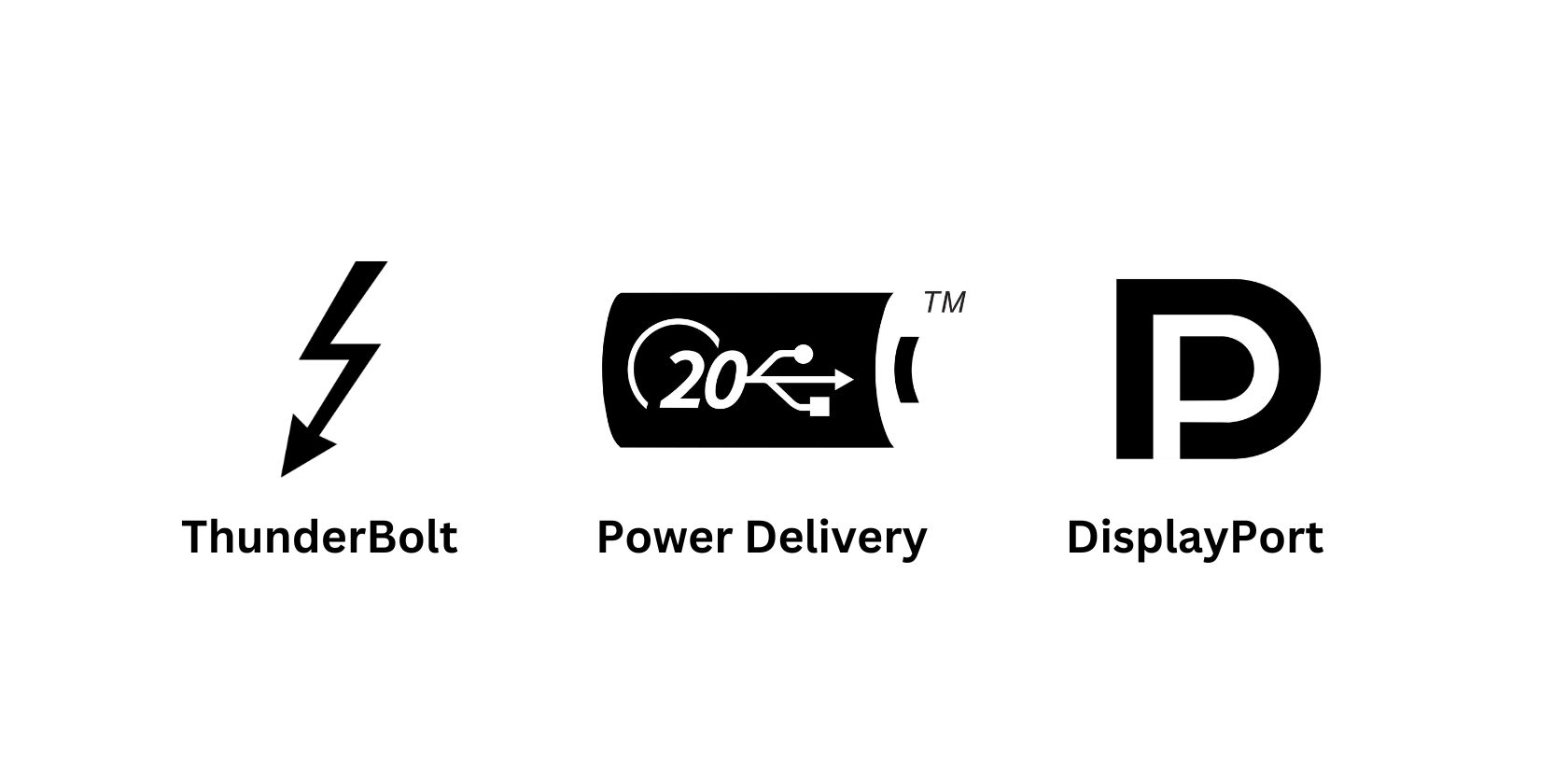

För att ta reda på om din USB-port har ytterligare funktioner kan du undersöka indikatorer som de som visas nedan:
Förekomsten av blixtsymbolen intill en USB-port betyder att det är en Thunderbolt-port, vilket möjliggör både snabb laddning av enheten och snabbare dataöverföringshastigheter.
Närvaron av USB Trident-ikonen i en batteriindikator betyder att den tillhörande laddningsporten kan leverera ström i en snabbare takt, vilket kan vara särskilt användbart i situationer där snabb laddning krävs eller när värdenhetens primära strömkälla inte är tillgänglig. Det bör dock noteras att denna funktion endast är tillgänglig när porten är ansluten till ett vägguttag snarare än till en stationär dator.
Förekomsten av ett “P” omgivet av ett “D” i en displayport indikerar att den har displayportfunktioner och är kompatibel med bildskärmar, TV-apparater och andra externa skärmar.
Närvaron av flera ikoner i närheten av en USB-port betyder att porten är utrustad med alla de ytterligare funktioner som representeras av dessa ikoner.
USB:s framtid
Det kan ibland vara svårt att avgöra vilken funktion en USB-port har och vilka funktioner som är kopplade till den. Men i takt med att allt fler prylar anammar USB-C-gränssnittets mångsidighet förväntas denna universella anslutning bli tillgänglig för användning med ett brett utbud av elektroniska enheter.
Med integreringen av USB 4 tillsammans med Thunderbolt-funktionen kan vi nu skryta med att ha en universellt kompatibel busslösning för olika typer av enheter. Den mångsidiga anslutningsmöjligheten omfattar allt från anslutning av kringutrustning till strömförsörjning av prylar, till och med så långt som att underlätta anslutningen av externa grafikkort.
