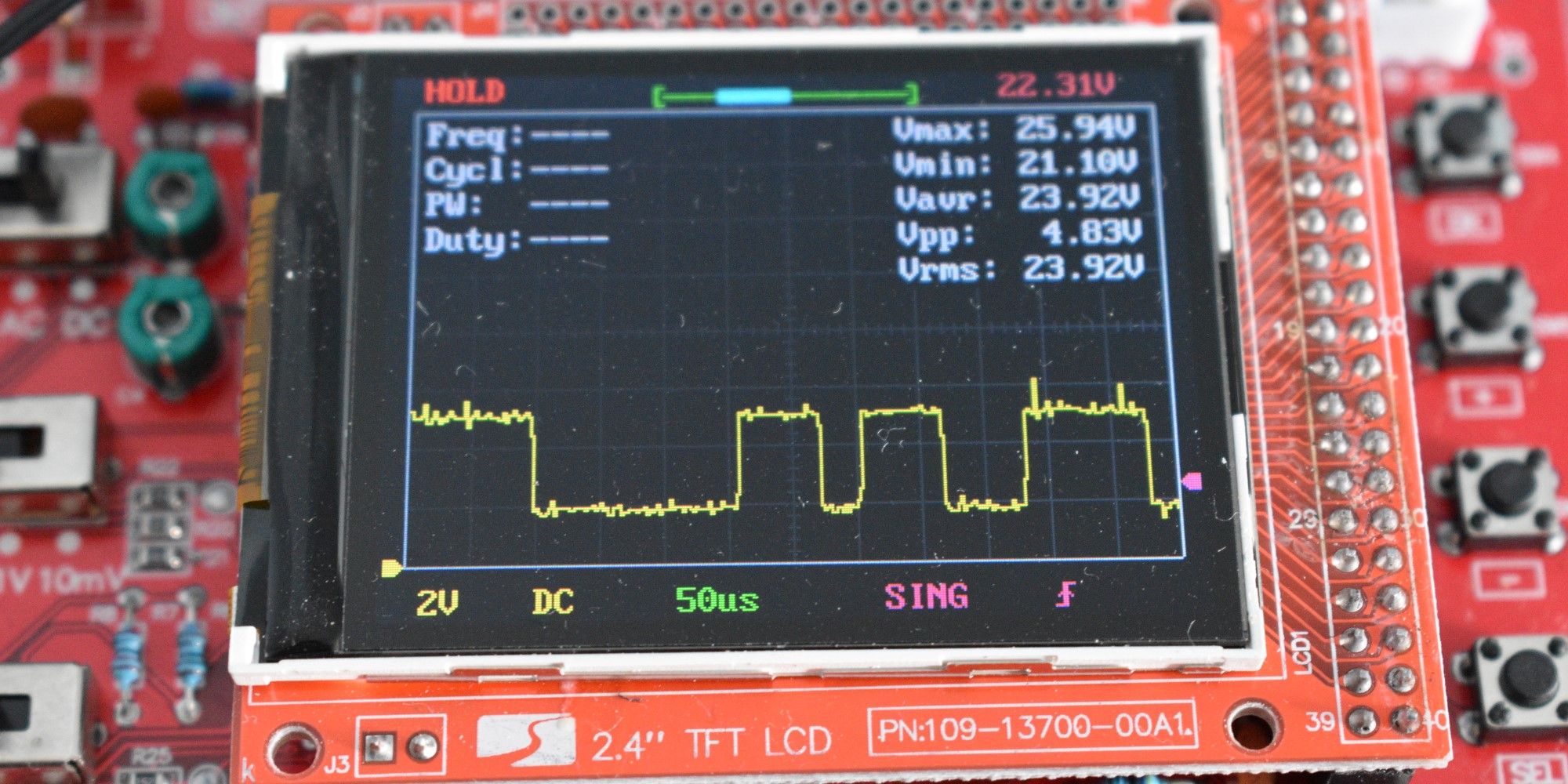

Vad är ett oscilloskop och vad används det till?
Key Takeaways
Ett oscilloskop fungerar som ett visuellt hjälpmedel för analys av elektroniska signaler, vilket ökar noggrannheten och underlättar välgrundade beslut inom elektroteknikområdet.
Oscilloskop är enheter som underlättar insamling och visualisering av inkommande signaler, vilket möjliggör en omfattande undersökning och utvärdering av dessa.
När man väljer att köpa ett oscilloskop är det viktigt att ta hänsyn till olika parametrar som bithastighet, samplingsfrekvens, anslutningsalternativ och probkompatibilitet för att kunna mäta och övervaka elektriska signaler på ett korrekt sätt.
Ett oscilloskop är ett viktigt verktyg för dem som arbetar med elektronik eftersom det möjliggör visualisering av de signaler som manipuleras, vilket ökar noggrannheten och leder till bättre beslutsfattande.
Vad används oscilloskop till?
Funktionen hos ett oscilloskop är att fånga upp och visualisera en inkommande elektrisk signal. I vissa fall kan signalen också lagras för vidare analys vid ett senare tillfälle.
Hur fungerar ett oscilloskop?

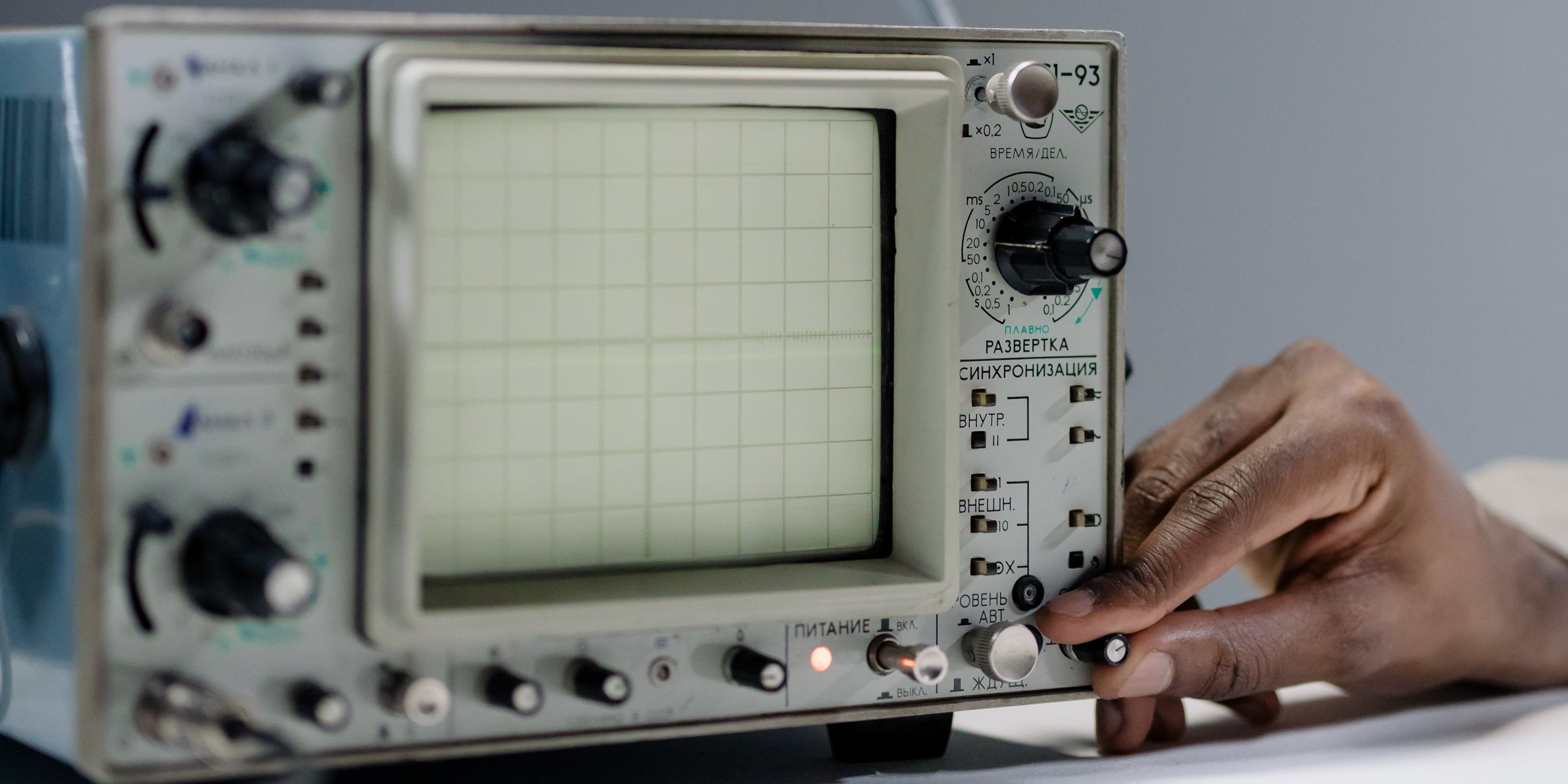

Ett oscilloskop har vanligtvis minst två anslutningar, varav den ena är ansluten till jord, medan den återstående anslutningen används för att mäta en specifik nod i en elektrisk krets. Genom att mäta spänningsdifferensen mellan dessa två punkter fångar oscilloskopet upp och visar denna information för analys. Oscilloskop finns i både analog och digital form, men de fungerar på samma sätt i båda formaten genom att de visar vågformer som representerar spänningsvariationer över tid.
Vilka funktioner behöver ett oscilloskop?
Att navigera i oscilloskopvärlden kan vara en skrämmande uppgift, med tanke på det tekniska språk och den terminologi som genomsyrar området. Men med vår experthjälp behöver du inte oroa dig för att bli överväldigad av komplexiteten i denna högspecialiserade domän. Vi finns här för att hjälpa dig att ta dig igenom jargongen och fatta välgrundade beslut när det gäller att välja det perfekta oscilloskopet för dina behov. Så låt oss guida dig genom varje steg på vägen i din jakt på det perfekta instrumentet.
Bitrate och Sample Rate
Samplingsfrekvensen för den inkommande signalen och det bitdjup som används för att representera varje sampel.
När det gäller oscilloskop anges samplingsfrekvensen i MSPS eller GSPS, vilket motsvarar Mega eller Giga Samples per sekund.Detta mått skiljer sig från bandbredd, som vanligtvis uttrycks i Hertz och avser de analoga komponenterna i enheten, som fungerar som ett lågpassfilter för att tillåta lägre frekvenser medan högre frekvenser avvisas. Termen “bandbredd” avser den frekvens vid vilken signalen utsätts för en viss dämpning, ofta definierad som en minskning med 3 dB, vilket motsvarar en halvering av signalamplituden.

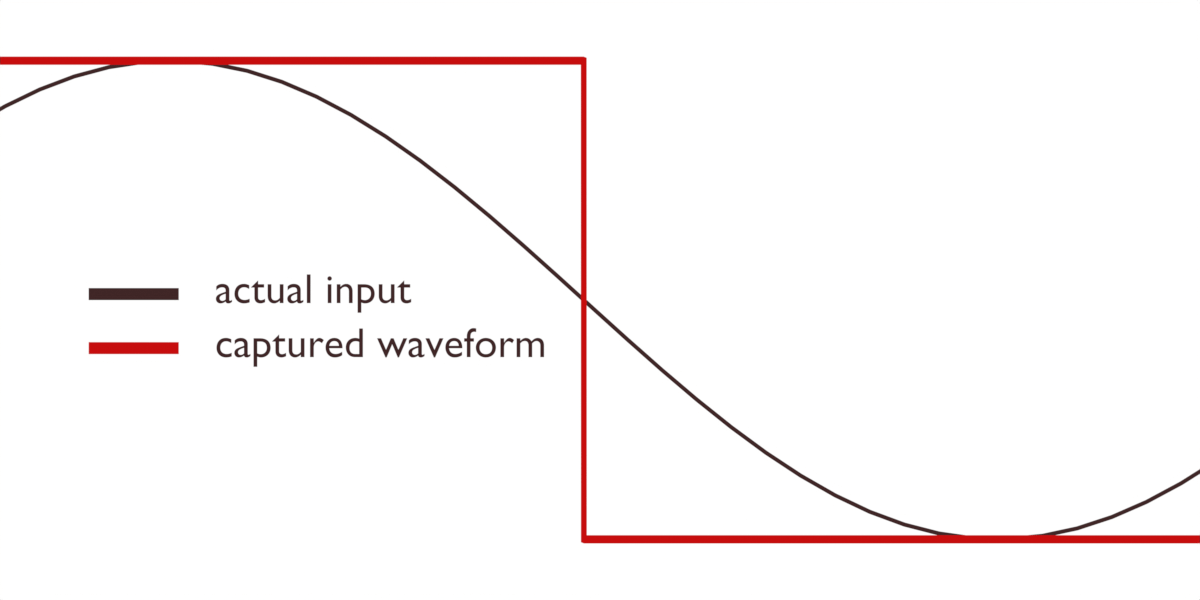

Bitdjupet för en digital ljudinspelning är en viktig faktor som avgör hur många värden som används för att representera varje sampel. När det bara finns en bit per sampel är de möjliga värdena begränsade till antingen “på” eller “av”, eller binära värden på 0 och 1. Men när antalet tillgängliga bitar ökar, ökar också den precision med vilken den inkommande analoga signalen kan approximeras. Detta möjliggör en större variation av mellannivåer mellan extremvärdena 0 och 1, vilket resulterar i en mjukare återgivning av den ursprungliga vågformen.
Ett 16-bitars oscilloskop kan avbilda 65 536 olika mätvärden, medan ett 12-bitars oscilloskop bara kan avbilda 4 096 mätvärden. För att en så hög digital noggrannhet ska ha någon betydelse måste dock signal-brus-förhållandet vara ganska robust. I våra tidigare skrifter har vi diskuterat vikten av binära data och dess konsekvenser.
Anslutningar
Oscilloskopen levereras för det mesta med antingen BNC eller SMA -anslutningar. Matcha ditt val med de prober du köper. Om du mäter vissa typer av signaler, t.ex. ljud på linjenivå, kan du leta efter en adapter med TS, TRS eller RCA-ingångar.
Dessutom är det viktigt att tänka på hur många kontakter ett oscilloskop har. Modeller med flera ingångsportar möjliggör samtidig övervakning av flera signaler. Denna funktion är särskilt användbar när man arbetar med enheter som är anslutna via I2C- eller SPI-bussar, eftersom det gör det möjligt att visualisera överlagrade vågformer för att säkerställa synkroniserad drift.
Passiv eller aktiv sond?
Passiva prober består av ett inbyggt motstånd och en justerbar kondensator som är parallellt placerade i enheten. Aktiva prober kräver å andra sidan ytterligare komponenter, t.ex. inbyggda förstärkare, för att fungera. Trots den ökade komplexiteten kan aktiva prober erbjuda vissa fördelar vid hantering av snabbt föränderliga signaler på grund av deras minimala påverkan på den signal som mäts.
Resistans
Resistansen hos probens inre element spelar en avgörande roll för vilken impedansnivå som erhålls.Vanligtvis finns det två primära valmöjligheter - en megohm eller femtio ohm. För nybörjare räcker det oftast med en anslutning på en megohm. Å andra sidan används femtioohms prober i allmänhet i lågspännings- och högfrekvenskretsar.
Oscilloskop är bra verktyg för elektroniksnickare
Ett oscilloskop är ett oumbärligt verktyg som kan användas i olika miljöer, från avancerade forskningsanläggningar till mer avslappnade arbetsplatser som en friggebod i trädgården. Att försöka konstruera och lösa problem med elektroniska kretsar utan dess hjälp skulle vara som att tillaga en måltid utan att använda en wok. Vi rekommenderar starkt att du köper detta värdefulla instrument, eftersom det utan tvekan kommer att visa sig vara en värdefull investering.
