De 8 bästa projekten för smarta magiska speglar med Raspberry Pi
Att bygga en magisk spegel som visar väder, nyheter, reseinformation m.m. i realtid är ett populärt projekt. Lär dig hur du gör en smart DIY-spegel till en låg kostnad med en Raspberry Pi enkortsdator och få inspiration från några exempel.
Varför du behöver en Raspberry Pi
En förfinad variant av konceptet skulle kunna vara att integrera en multimediaenhet, t.ex. en Android-platta eller en datorskärm, inom ramarna för en traditionell spegel. Även om denna konfiguration kan resultera i en mer expansiv visuell display, är det värt att notera att om man väljer en bildskärm istället för en surfplatta skulle det ge större dimensioner. Genom att använda en Raspberry Pi-datorplattform kan man dessutom integrera ett fullt fungerande datorsystem i det kompakta spegelhöljet, om än med vissa begränsningar. Återanvändning av äldre elektroniska enheter, t.ex. föråldrade LCD-skärmar, är ett annat sätt att ge dessa komponenter nytt liv och bidra till hållbara metoder.
Raspberry Pi är en kompakt dator som körs på Linux-baserade operativsystem och har ett omfattande nätverk av utvecklare. Den har blivit mycket populär bland gör-det-själv-användare av smarta speglar, som föredrar den framför andra alternativ. Dess överkomliga prisstruktur, från bara 35 USD för en standardversion, förstärker dessutom dess attraktionskraft som en kostnadseffektiv lösning jämfört med konkurrerande enheter.
Man kan tänka sig att skapa en intelligent spegel med hjälp av den WiFi-aktiverade Raspberry Pi Zero 2 W, som kostar endast 15 USD. Upptäck vilken Raspberry Pi-variant som skulle passa bäst för ditt kommande projekt genom att utforska deras olika modeller och jämföra deras funktioner.
Vad du behöver för din smarta spegel
Oavsett vilket smart spegelprojekt man väljer att genomföra med hjälp av de alternativ som erbjuds, kommer man alltid att behöva vissa oumbärliga komponenter. För att underlätta sökprocessen och undvika redundans har jag räknat upp de viktigaste funktionerna enligt följande.
Tvåvägsspegel
Det är en smart spegel, så det borde inte vara någon överraskning att du faktiskt behöver en spegel, eller hur? Projektet kräver en tvåvägsspegel, som du kan köpa på TwoWayMirrors.com eller gå till din lokala järnaffär. Det bästa är att köpa den från webbplatsen eftersom du kan anpassa höjd, bredd och kanter.

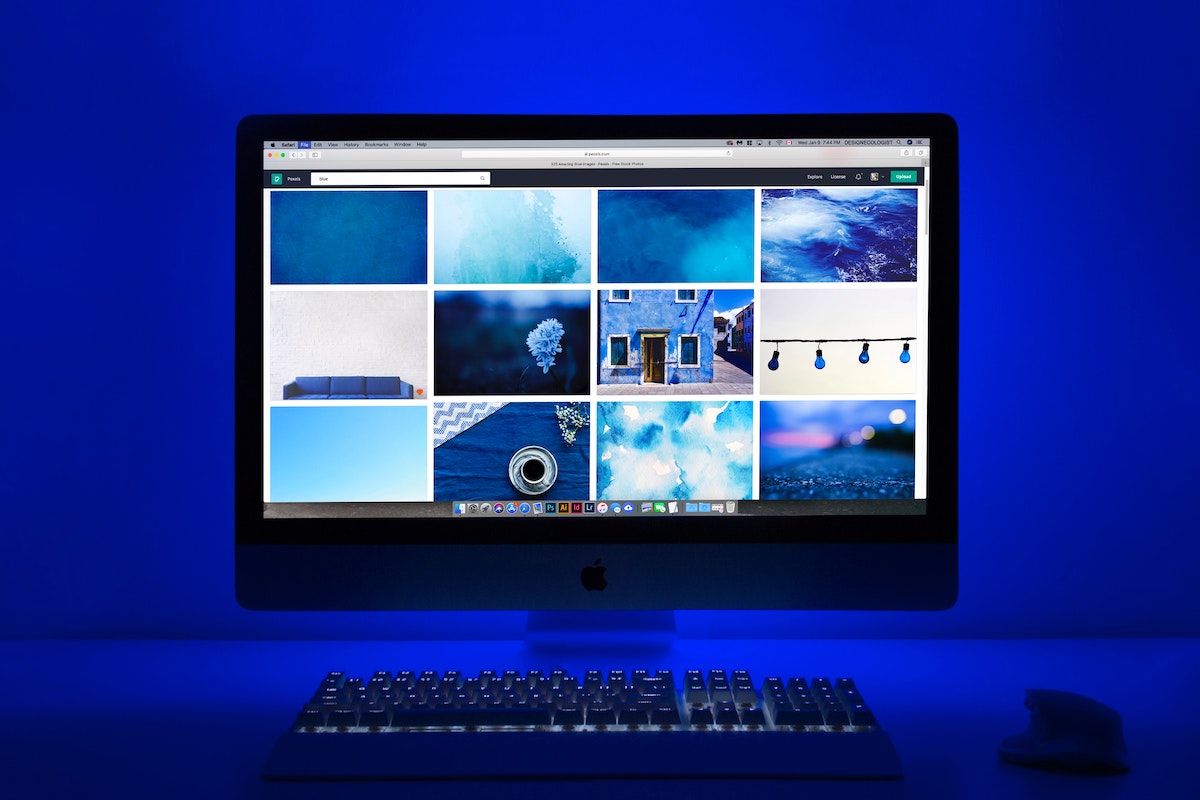

LCD-monitor
För att kunna använda en befintlig datorskärm som kan finnas tillgänglig, kommer en eftermonterad skärm att installeras bakom den reflekterande ytan.Detta alternativ är mer praktiskt än att köpa en helt ny bildskärm och kan ge din enhet ytterligare funktionalitet.

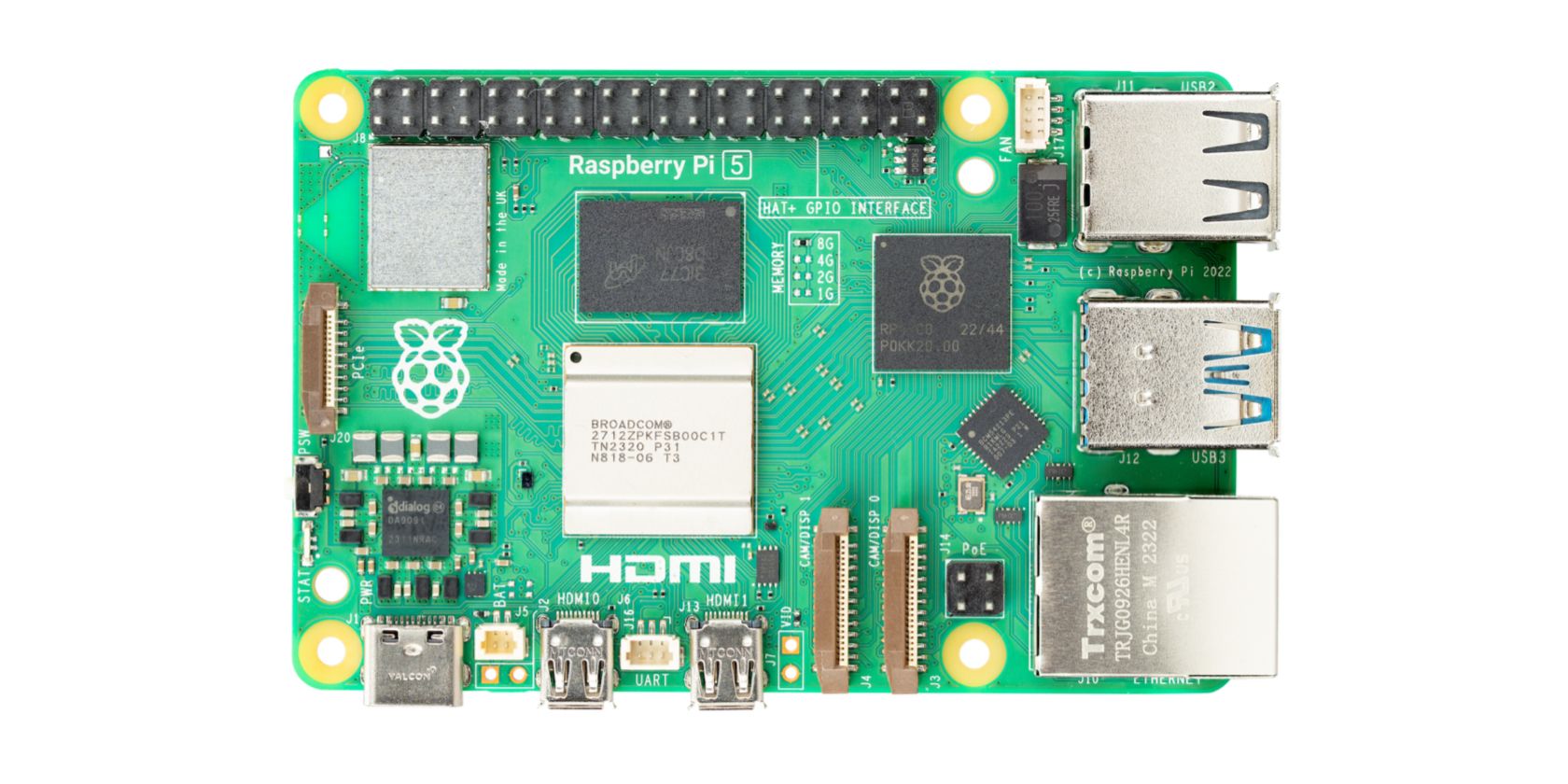

Raspberry Pi
Bildkredit: Raspberry Pi
Även om du kan bygga en smart spegel med Pi Zero 2 W för 15 USD, kommer detta inte att ge dig de bästa resultaten. Istället bör du överväga de kraftfullare Raspberry Pi 4 eller Pi 5 , som kostar 35 respektive 60 USD. Välj den produkt och distributör som är bäst för dig på den officiella webbplatsen .
Träram
En stödstruktur är nödvändig för att fästa spegeln och bildskärmen bakom den. Om detta steg utelämnas kan det leda till att kabeln ser ovårdad ut och kräver noggrann kabelorganisation. Din närmaste järnhandlare kan tillhandahålla lämpligt material och vägledning.
Förutom de artiklar som nämnts tidigare är det viktigt att ha de grundläggande resurser som krävs för att kunna använda dem. Se därför till att du har ett sortiment av handverktyg som skruvmejsel, olika typer av skruvar, sandpapper eller slipmaskin samt alla andra nödvändiga träbearbetningsredskap.

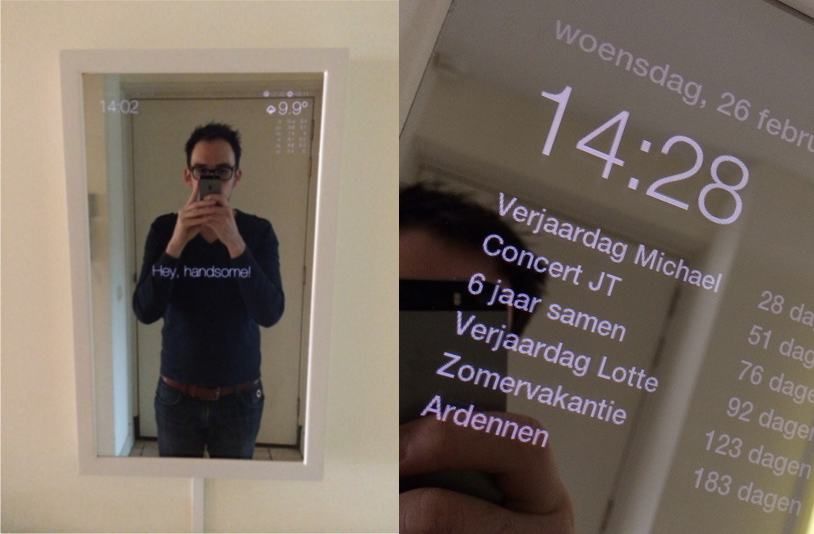

MagicMirror²: Original Pi Smart Mirror
Vi har framför oss den uppskattade MagicMirror², en uppfinningsrik skapelse med ingen mindre än Michael Teeuw i spetsen. Den är ett bevis på hans banbrytande insatser för att skapa ett helt funktionellt smart spegelsystem med hjälp av en Raspberry Pi. Teeuw visade dessutom prov på en anmärkningsvärd framsynthet genom att göra sitt arbete tillgängligt för allmänheten och anpassningsbart, vilket gör det möjligt för andra att efterlikna och förfina hans prestationer när de vill.
Michael har skrivit en serie med MagicMirror²-handledningar , så du kan läsa allt om det på hans blogg. Han tar dig igenom hela installationen och byggandet.
Det bästa är hur enkelt han har gjort processen. Kör ett enkelt Bash-skript från MagicMirror², så är din Raspberry Pi redo att köra igång. Standardmodulerna innehåller en klocka, en kalender, en väderprognos, ett nyhetsflöde och ett komplimangmeddelande. Dessutom finns det tredjepartsmoduler som du kan installera.
Om du är ny i världen av smarta speglar är det här projektet du ska börja med. Det har ett stort community runt sig och du kan be om hjälp på MagicMirror²-forumet .
Webbplatser: Firmware | Fullständig guide | GitHub

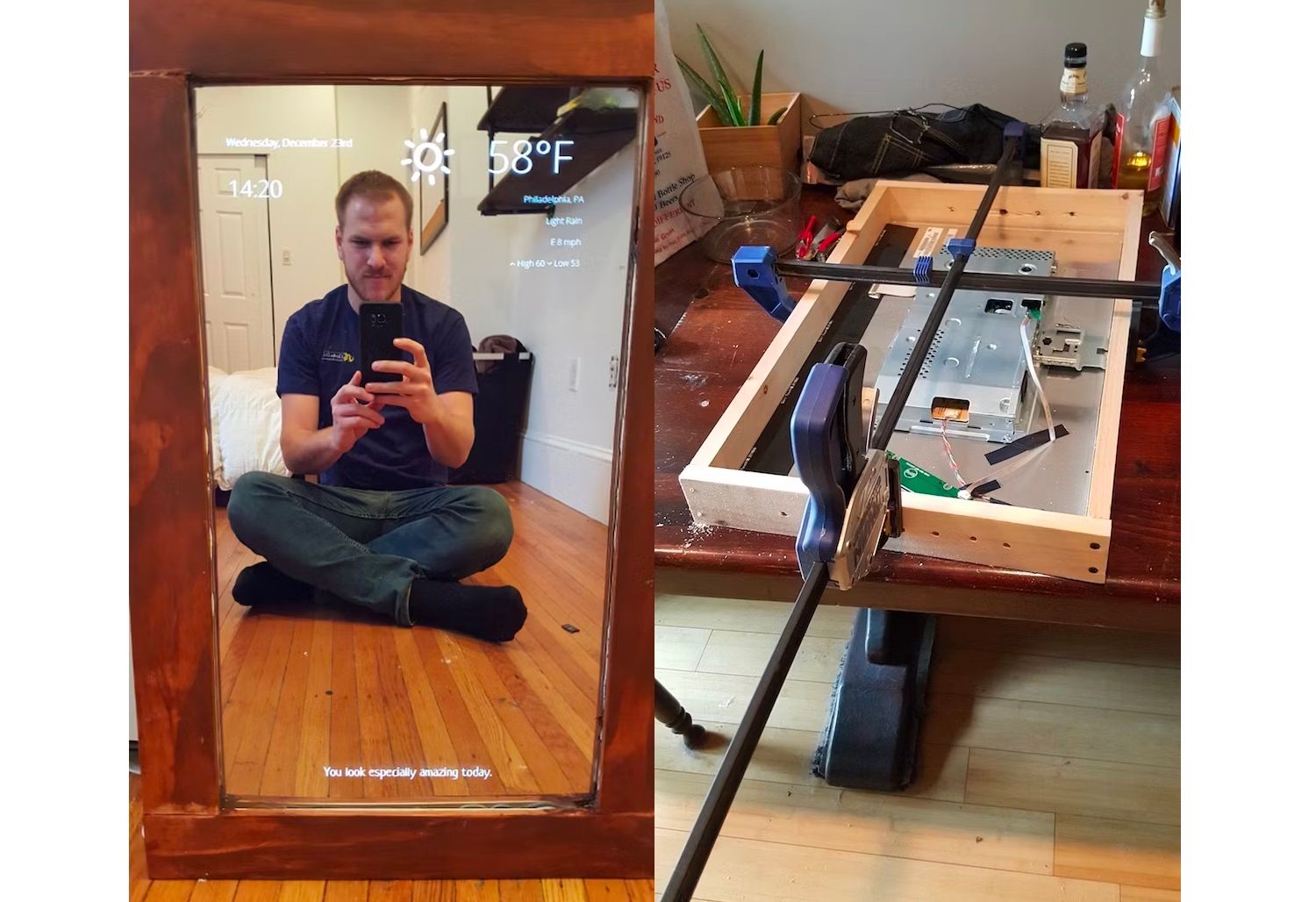

MirrorMirror: Den bästa hårdvaruguiden
Dylan Pierces MirrorMirror är inte relaterad till MagicMirror², men den är lika användbar. Främst för att Pierces ursprungliga blogginlägg är den bästa steg-för-steg-guiden till den faktiska byggprocessen.
Pierce avvek från konventionerna genom att anpassa Chromium så att det startades automatiskt vid uppstart efter installation av Raspbian, som nu kallas Raspberry Pi OS, på Raspberry Pi-enheten. Därefter skapade han en personlig webbplats och etablerade sin egen serverinfrastruktur.
För att konstruera en personlig intelligent spegel bör man noggrant granska hela blogginlägget från Pierce, som skapade den som en present. Författaren har lagt stor vikt vid utseendet, och även om handledningen kan vara lite gammal innehåller den värdefull information som att ta bort en bildskärms ram eller organisera kablar. Men det som verkligen utmärker det här projektet är det utsökta hantverket i trä.
Webbplatser: Fullständig guide
Den röststyrda smarta spegeln
Användaren har möjlighet att kommunicera med Evan Cohens intelligenta spegel med hjälp av röstkommandon som liknar dem som används när man interagerar med en Android-telefon. Detta innovativa system fungerar dessutom självständigt och kräver ingen Android-enhet för att fungera.
Cohen har tillhandahållit en omfattande guide som beskriver processen för att konstruera, installera och använda hans intelligenta spegel. Den medföljande videon visar dess anmärkningsvärda funktionalitet, inklusive kompatibilitet med flera tredjepartsapplikationer, såsom röstaktiveringskontroller för smart LED-belysning.
Om du har för avsikt att konstruera denna speciella design rekommenderas det starkt att du hänvisar till den omfattande hårdvaruhandboken som medföljer snarare än att förlita dig på Pierces tillvägagångssätt.
Webbplatser: Fullständig guide | GitHub
Röst- och geststyrd smart spegel
Det är möjligt att utveckla en smart spegel med pekskärm, vilket kommer att undersökas närmare i detalj senare. Dessutom kan användarna även använda gester och röstkommandon för att interagera med sin magiska spegel. Byggherren Josep Cumeras i Khan inledde därför byggprocessen.
Den intelligenta spegeln har flera innovativa funktioner.För att initiera röststyrningsfunktionen är det nödvändigt att avge en hörbar signal genom en applåd. När funktionen har aktiverats kan en mängd olika förfrågningar göras, t.ex. att spela upp en radiosändning eller visa aktuella händelser.
Khan har sammanställt en omfattande samling resurser om detta ämne, vilket gör det möjligt för användare att enkelt köra sina föredragna applikationer. Använd intuitiva gester för att navigera i en applikation.
Det ovan nämnda projektet representerar en investering som faller inom den högre delen av spektrumet, med en kostnadsberäkning på 400 euro. Men som framgår av den visuella displayen i den medföljande videon motiverar resultatet denna utgift.
Webbplatser: Guide | Additional Guide | GitHub
Touchscreen Smart Mirror With Face ID
Eben Kouaos innovativa smarta spegel med pekskärm innehåller inte bara avancerad teknik för användarinteraktion, utan använder också ansiktsigenkänning för att exakt identifiera individer som står framför den.
Att skapa en smart spegel med pekskärm innebär flera utmaningar på grund av tvåvägsspeglarnas natur. Speglarnas tjocklek gör det vanligtvis omöjligt att integrera konventionella kapacitiva pekskärmar. För att övervinna denna begränsning har Eben implementerat en infraröd (IR) ram som en alternativ metod för att möjliggöra pekfunktionalitet. Denna innovativa design består av lysdioder placerade på en yta av spegeln och motsvarande ljussensorer placerade på motsatt sida. Genom att utnyttja principen för transmitterat IR-ljus kan systemet exakt identifiera och lokalisera användarens inmatningar på den reflekterande ytan.
Den här smarta spegeln använder en kameramodul från Raspberry Pi och är utrustad med ansiktsigenkänning genom en OpenCV-modul för ansiktsigenkänning. För dem som är intresserade av att bygga denna innovativa enhet finns en omfattande steg-för-steg-guide som beskriver framtida förbättringar som integrering av hemautomatiseringsfunktioner och implementering av stöd för flera användarprofiler.
Webbplatser: Fullständig guide | Smart Touch GitHub | Face ID GitHub

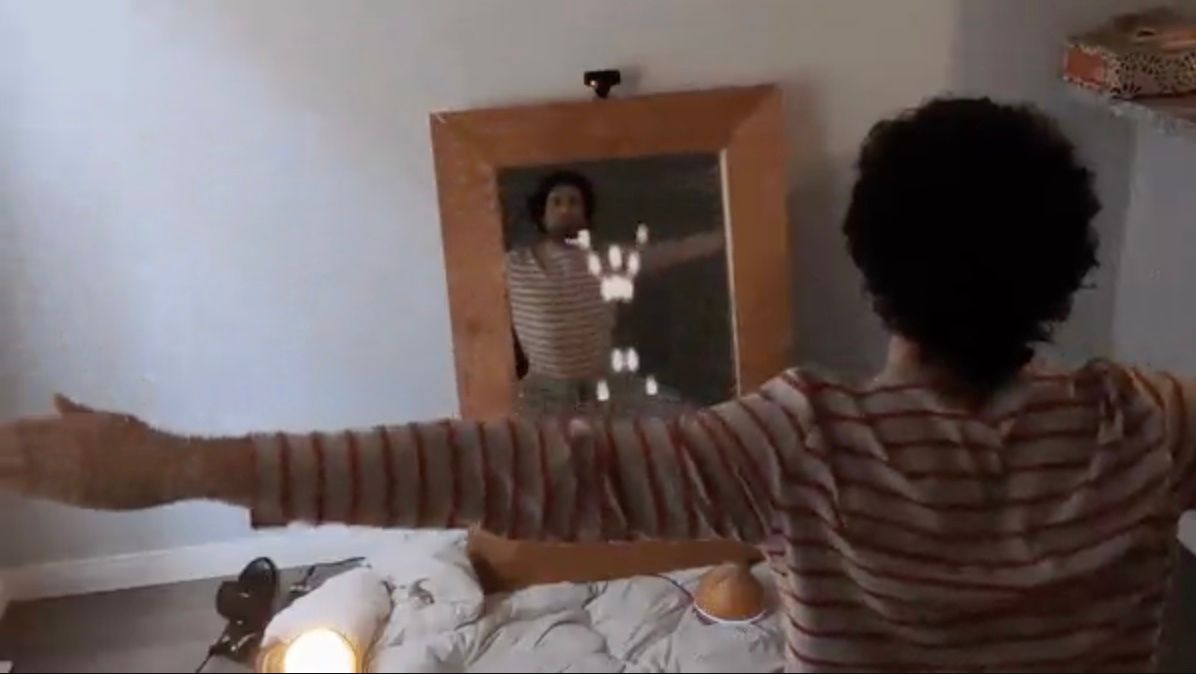

AI Yoga Smart Mirror
YogAI revolutionerar det traditionella begreppet smart spegel genom att integrera en avancerad personlig tränare med artificiell intelligens som ger feedback i realtid om hur exakt man utför sina yogaposer, vilket förbättrar den totala upplevelsen för användare som söker vägledning i sitt utövande.
FitYoga har utvecklats av Salma Mayorquin och Terry Rodriguez, som brinner för fitness, och använder en Raspberry Pi kameramodul tillsammans med TensorFlow maskininlärningsteknik för att utvärdera olika yogaställningar. Systemet har också en avatar på skärmen som speglar användarens handlingar för förbättrad visuell feedback.
Dessutom har användarna möjlighet att ge verbala instruktioner om att påbörja, stoppa, avbryta eller återuppta sin yogapraktik genom att använda den reflekterande ytan. Enheten använder Flite röstgenerator för att ge auditiva signaler som hjälper individen att uppnå rätt hållning under sin rutin.
Webbplatser: Full Guide | GitHub

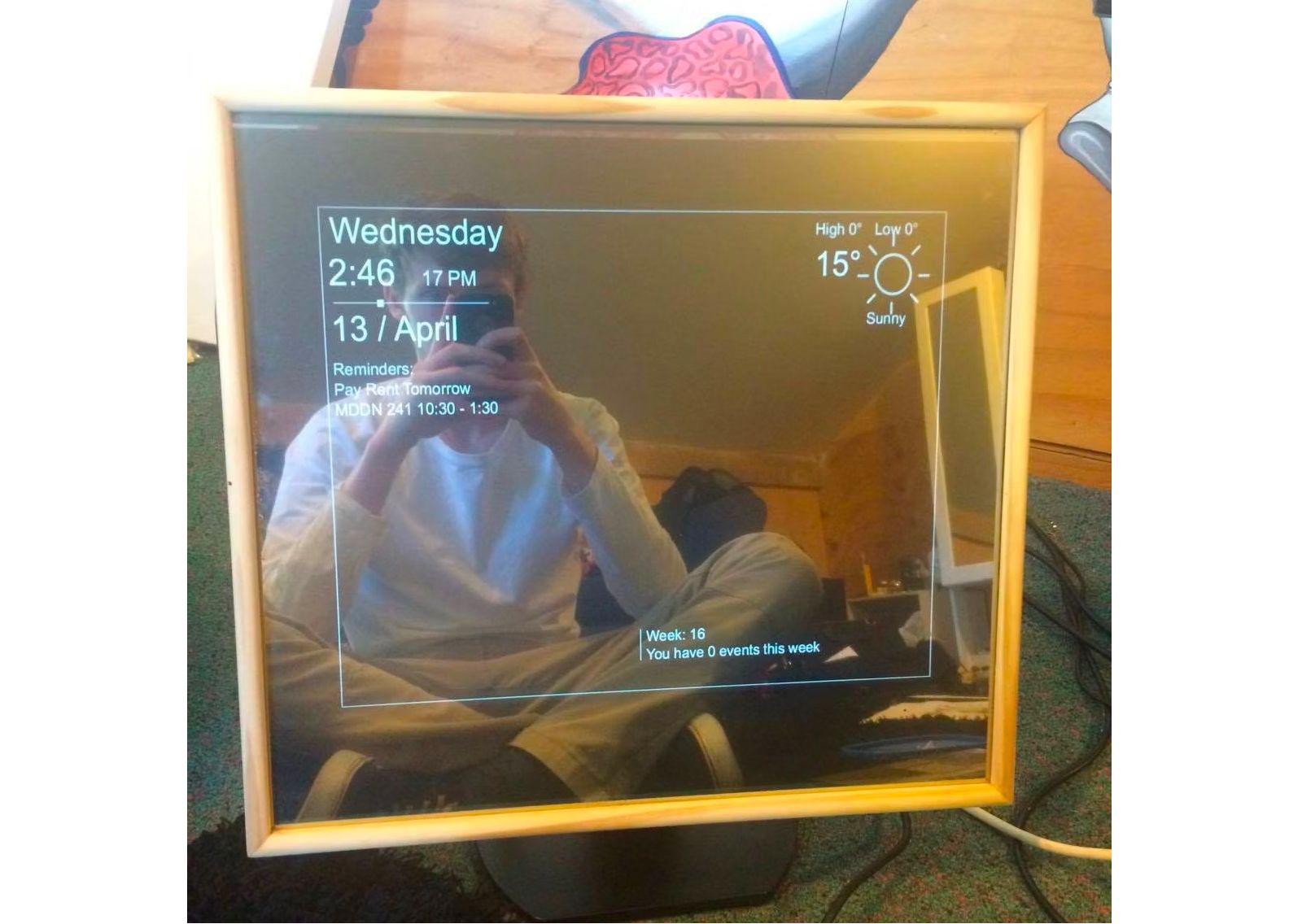

$100 Smart Mirror: Det billiga och enkla sättet
Att skapa en smart spegel kräver inte nödvändigtvis en betydande ekonomisk investering, vilket visas av Carl Gordon som lyckades bygga sin egen version för cirka 100 dollar eller 150 nyzeeländska dollar. Det primära målet med hans projekt var att hålla kostnaderna nere och ändå uppnå önskad funktionalitet.
Gordons intelligenta spegel bygger inte på den allmänt använda MagicMirror², men det finns inget som tyder på att detta beslut kommer att äventyra dess funktionalitet. Här har vi alltså en prisvärd, grundläggande magisk spegel som uppfyller alla väsentliga krav. Dessutom väger den lite och är transportabel, vilket gör att den kan användas på olika platser efter önskemål.
Websites: Full Guide
Återanvänd iPad Magic Mirror
En alternativ metod för att minska kostnaderna är att återanvända föråldrade elektroniska enheter genom så kallad repurposing. Christopher Greening förvandlade t.ex. en föråldrad första generationens iPad genom att noggrant ta ut LCD-skärmen under den krossade skärmen och effektivt använda den som en magisk spegel i sitt hem.
Ett sätt att minimera kostnaderna är att använda en Raspberry Pi Zero W, som kostar bara 15 USD och som körs med det vanliga Raspberry Pi OS. Med hjälp av ett videodrivrutinkort överför enheten den HDMI-signal som genereras av Pi:n till bildskärmen.
För att LCD-skärmens kant inte skulle synas så tydligt när man tittade genom backspegeln använde Chris tonade acetatark. Denna enkla men effektiva lösning resulterade i en illusorisk “magisk spegel” till en minimal kostnad.
Websites: Video Guide
Bygg din egen magiska spegel
Alternativt kan man bygga sin egen förtrollade spegel med en annan apparat, t.ex. en bärbar dator som är inkapslad i en stickliknande formfaktor som kör Windows-operativsystemet. Men för dem som gillar att meka med elektroniska enheter och hantverksprojekt finns det sannolikt en extra Raspberry Pi tillgänglig som kan användas tillsammans med Magic Mirror 2-programvaran för att förenkla processen med att skapa intelligenta spegelkonstruktioner.
