Como reaplicar a pasta térmica na sua placa gráfica para melhorar o desempenho
A placa gráfica está a aquecer? A sua GPU pode precisar de uma nova pasta térmica. Não há nada a temer, e vamos mostrar-lhe como é fácil fazê-lo neste guia.
Quando e porquê reaplicar a pasta térmica na sua placa gráfica?
Crédito da imagem: Jhet Borja
O material termicamente condutor conhecido como pasta térmica preenche eficazmente os pequenos espaços que existem entre a superfície da matriz da GPU e o dissipador de calor de arrefecimento. No entanto, com a exposição prolongada a factores ambientais, esta substância tem tendência a sofrer um processo de evaporação ou oxidação, o que resulta numa diminuição da eficácia da sua capacidade de facilitar a dissipação do calor do chip. Consequentemente, o desempenho geral do dissipador de calor pode ser afetado negativamente, sendo necessária a reaplicação de rotina de pasta térmica fresca para um desempenho de arrefecimento ideal.
Não há necessidade de se preocupar com este problema se a sua placa gráfica for relativamente nova, como aconteceu nos últimos dois anos. No entanto, nos casos em que a placa gráfica seja usada ou tenha atingido uma idade de aproximadamente três anos ou mais, pode ser prudente considerar a realização de um procedimento de repintura.
A utilização repetida desta solução revitalizará eficazmente o desempenho geral do seu dispositivo para o seu estado original, eliminando quaisquer problemas relacionados com o aquecimento excessivo ou estrangulamento térmico que possam estar a impedir o seu funcionamento. Além disso, a manutenção de níveis óptimos de temperatura na sua placa gráfica prolongará significativamente a sua vida útil, permitindo-lhe continuar a desfrutar de uma utilização contínua e ininterrupta durante um longo período de tempo.
Riscos da reaplicação de pasta térmica na placa gráfica
Embora a probabilidade de danificar a placa gráfica durante o processo de colagem seja relativamente mínima, é importante reconhecer e estar atento aos riscos potenciais que podem surgir.
A anulação da garantia de um produto pode não ser legalmente aplicável devido à presença de um autocolante de anulação da garantia, conforme determinado pela maioria dos inquiridos num inquérito realizado pela Which? Consumer Rights. No entanto, é de notar que alguns fabricantes e retalhistas podem ainda optar por negar a cobertura da garantia com base na existência de tal autocolante, independentemente da sua validade legal. No entanto, é geralmente improvável que uma placa gráfica necessite de ser novamente selada durante o período de garantia, mesmo com utilização ou limpeza frequentes.
O manuseamento incorreto das placas gráficas pode resultar em danos nos seus componentes, incluindo a remoção de condensadores essenciais e a exposição da matriz da GPU sem o seu dissipador de calor integrado de proteção (IHS).Mesmo ferimentos ligeiros sofridos pela GPU podem causar um mau funcionamento ou falha significativa.
A aplicação inicial da pasta térmica não foi bem sucedida, necessitando de uma camada adicional para uma óptima dissipação de calor. Felizmente, foram efectuados testes exaustivos para garantir que a unidade de processamento gráfico (GPU) não sofreu danos durante este processo.
Embora a perspetiva possa parecer perigosa, o cumprimento das directrizes fornecidas garantirá uma experiência tranquila com potencial para aumentar o desempenho.
Como reaplicar a pasta térmica na sua placa gráfica
Se observou uma diminuição no desempenho da sua placa gráfica acompanhada por um aumento da emissão de calor, isso pode indicar estrangulamento térmico. A limitação térmica ocorre quando a temperatura do núcleo da GPU excede as temperaturas de funcionamento seguras, fazendo com que o dispositivo abrande ou até se desligue temporariamente. Para resolver este problema, poderá ser necessário efetuar um processo conhecido como repasting, que envolve a aplicação de uma nova camada de pasta térmica entre a GPU e o cooler. Além disso, também seria prudente limpar qualquer pó acumulado nos componentes para garantir um fluxo de ar ideal e evitar o sobreaquecimento.
Coisas de que vai precisar
Certifique-se de que tem todos os materiais necessários antes de começar. É aconselhável não prosseguir com a instalação no caso de faltarem alguns componentes necessários.
⭐ Pasta térmica
O conjunto de chaves de fendas inclui chaves de fendas com cabeça torx, concebidas para acomodar placas gráficas com componentes de acionamento torx.
⭐ Almofadas térmicas de substituição
⭐ Ferramenta de plástico
⭐ Álcool isopropílico a 99%
⭐ Bolas de algodão
⭐ Espanador de ar enlatado (opcional)
⭐ Lâmpada de sopro
⭐ Correia de pulso antiestática (opcional)antiestática (opcional)
⭐ Tapete antiestático (opcional)
Concluiu agora todos os preparativos necessários, e está preparado para aplicar pasta térmica fresca na sua GPU.
Passo 0: Verificar as temperaturas da placa gráfica
Recomendamos vivamente que não negligencie esta fase crítica do processo, uma vez que os testes exaustivos e a avaliação do desempenho são essenciais para determinar se os seus esforços produziram resultados positivos ou agravaram quaisquer problemas existentes.

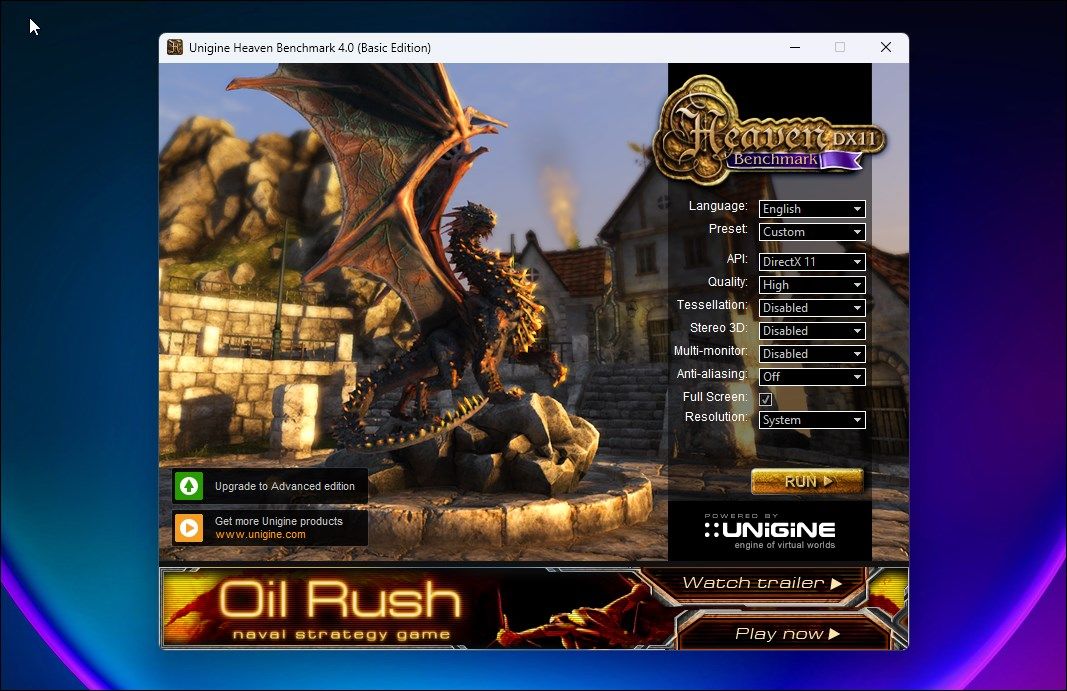

Para efetuar o teste, execute o Unigine Heaven Benchmark em segundo plano e utilize um monitor de hardware como o HWiNFO . Deixe o benchmark correr durante 10-15 minutos para garantir que está a atingir as temperaturas máximas.
Monitorize os níveis de temperatura da GPU durante este período. É aconselhável mantê-los abaixo de 80-85 graus Celsius; no entanto, a nossa recomendação é definir um objetivo de 76-78 graus Celsius. Só considere a possibilidade de voltar a colar como uma opção final. Inicie o processo de subvoltagem da sua GPU ou explore métodos alternativos para atenuar o sobreaquecimento da GPU antes de recorrer a uma nova colagem.

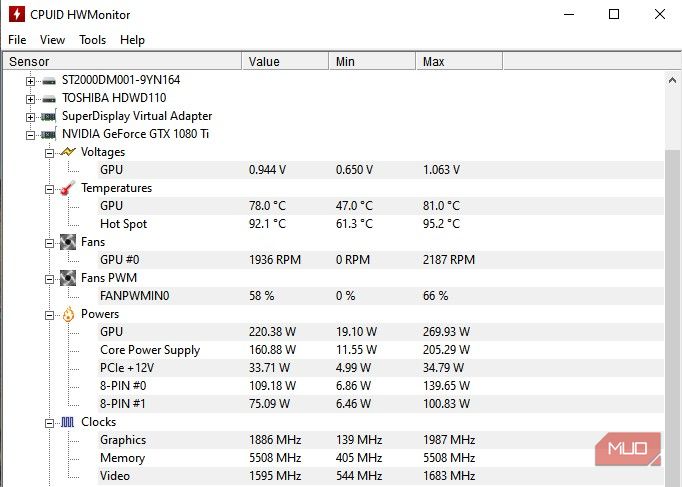

Tendo em conta que tentei reduzir a temperatura da minha NVIDIA GeForce RTX 1080 Ti subtendo-a para 0,944V, mas continuo a observar leituras de 78°C, considero este nível de geração de calor algo excessivo. Além disso, é digno de nota o facto de esta unidade de processamento gráfico em particular ter sido lançada em 2018 e nunca ter sido sujeita a manutenção envolvendo a aplicação de pasta térmica, necessitando assim de tal intervenção neste momento.
Etapa 1: Remover a placa gráfica
Para desmontar a placa gráfica, inicie um encerramento do sistema, desactive a fonte de alimentação do computador, retire o cabo de alimentação e, finalmente, extraia todas as ligações ligadas à placa gráfica.
Para se certificar de que toda a carga eléctrica restante foi drenada do computador depois de o desligar da tomada, prima suavemente o botão de alimentação do dispositivo durante um breve período de tempo, mantendo-o premido até indicar que não resta mais energia. Este processo é conhecido como um procedimento de drenagem de energia ou de encerramento.
Crédito da imagem: Jhet Borja
Em seguida, retire a placa gráfica da caixa, desapertando os parafusos que a fixam no lugar.
Crédito da imagem: Jhet Borja

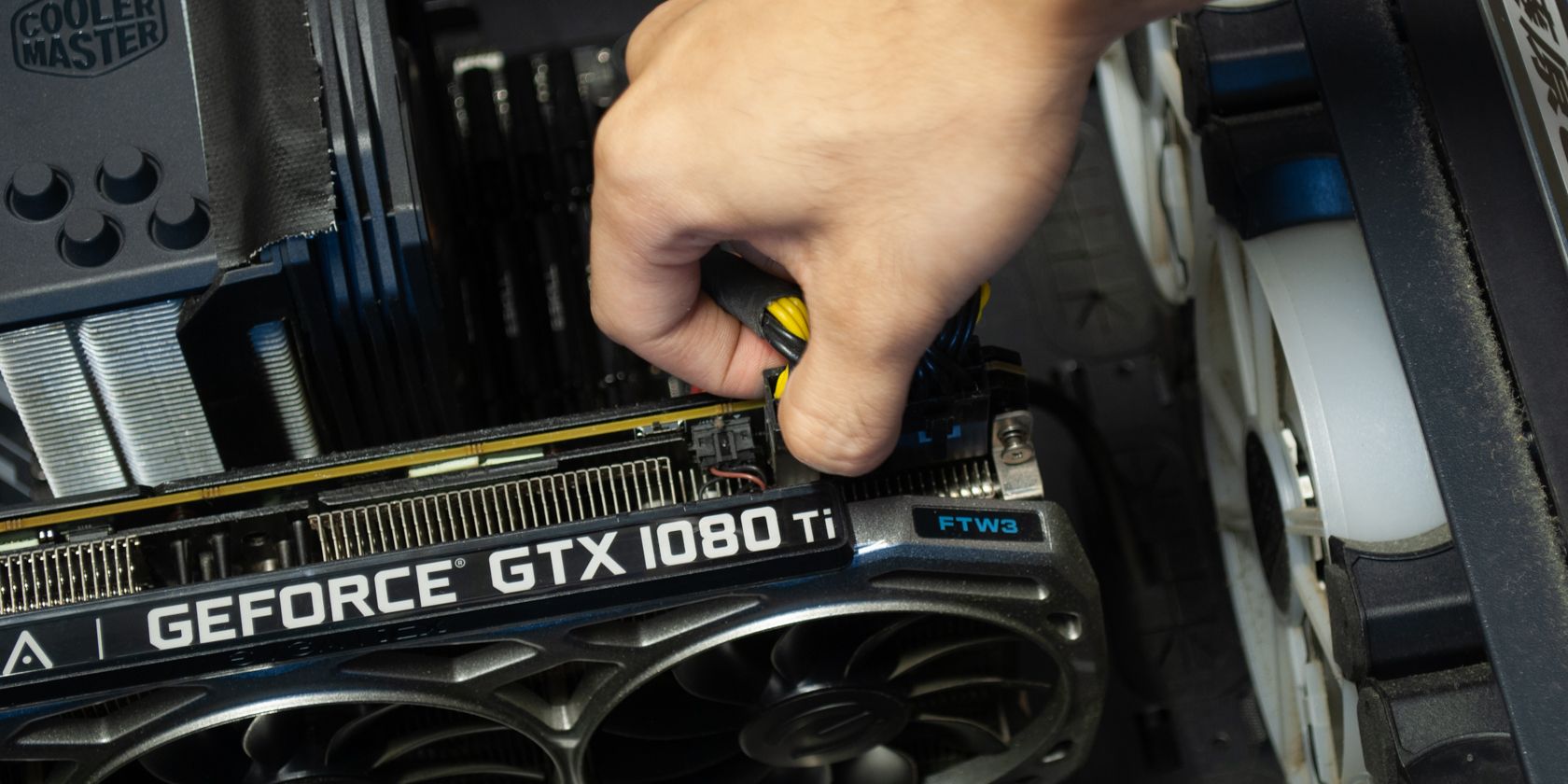

Desligue as ligações eléctricas associadas à sua unidade de processamento gráfico, removendo as ligações dos cabos ligados a ambas as extremidades da mesma.
Crédito da imagem: Jhet Borja
Para extrair a sua placa gráfica da respectiva tomada na placa-mãe, desengate cuidadosamente o mecanismo de bloqueio localizado na ranhura PCIe onde a placa está atualmente inserida e, em seguida, retire cuidadosamente o dispositivo.
Passo 2: Abra sua placa gráfica
Certas unidades de processamento gráfico exibem discrepâncias significativas em seu design e acessibilidade. A EVGA 1080 Ti FTW3 é um exemplo de um modelo que apresenta desafios consideráveis quando se trata de abrir a caixa devido à sua construção complexa.
A presente placa gráfica apresenta uma quantidade excecional de almofadas condutoras de calor - ultrapassando as ofertas típicas.Durante o processo de desconstrução, foi tomado o máximo cuidado para evitar a acumulação de partículas estranhas nestas almofadas, preservando assim a sua capacidade de reutilização. Dado que a falta de cuidado pode resultar em danos ou contaminação, é prudente manter um stock de peças sobresselentes para garantir um arrefecimento adequado e evitar potenciais avarias no sistema devido a sobreaquecimento.
Crédito da imagem: Jhet Borja

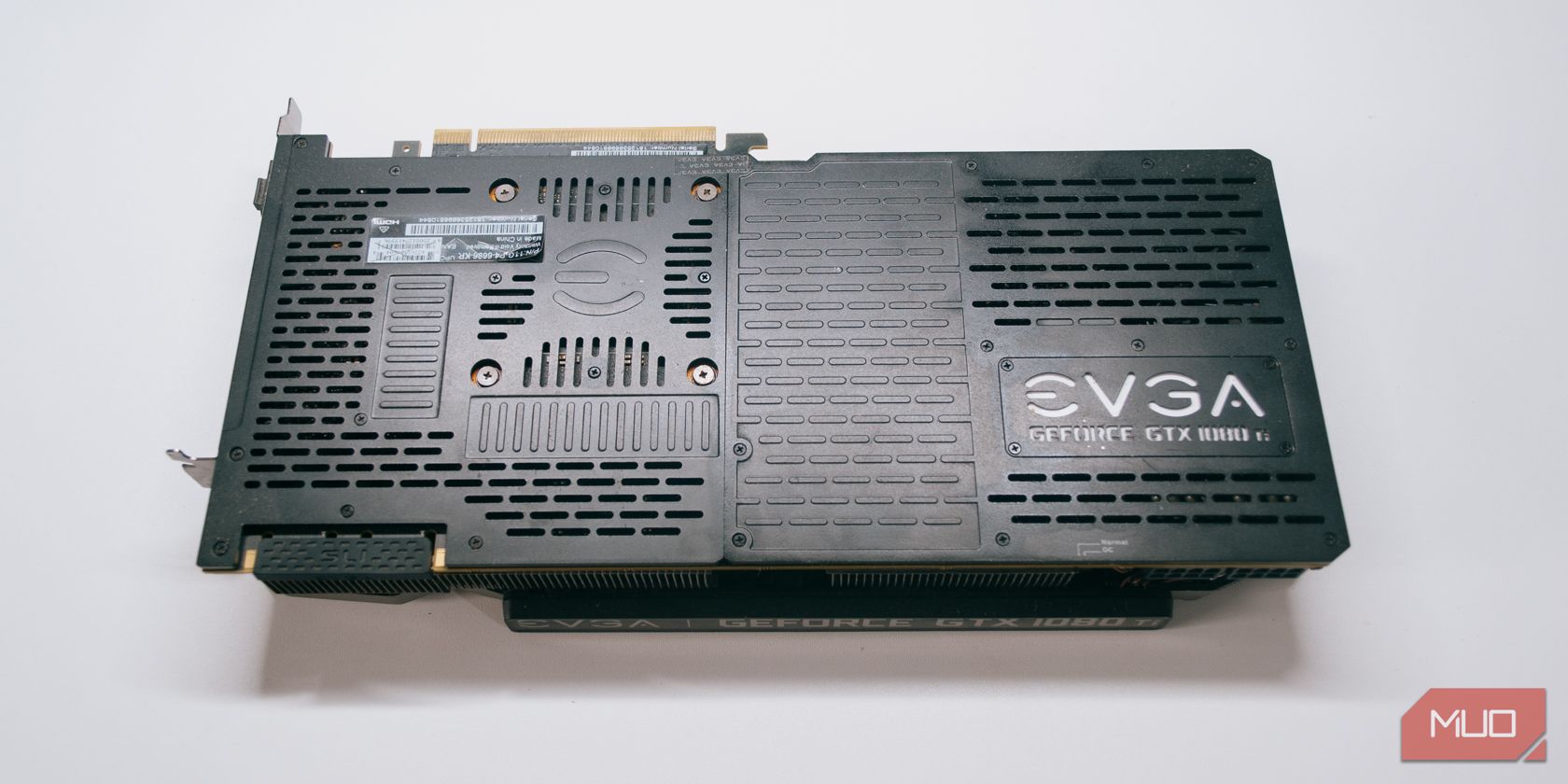

Tendo em conta as almofadas térmicas, retire a placa gráfica desapertando os parafusos. Neste caso, começaremos por abordar as placas traseiras.
Crédito da imagem: Jhet Borja

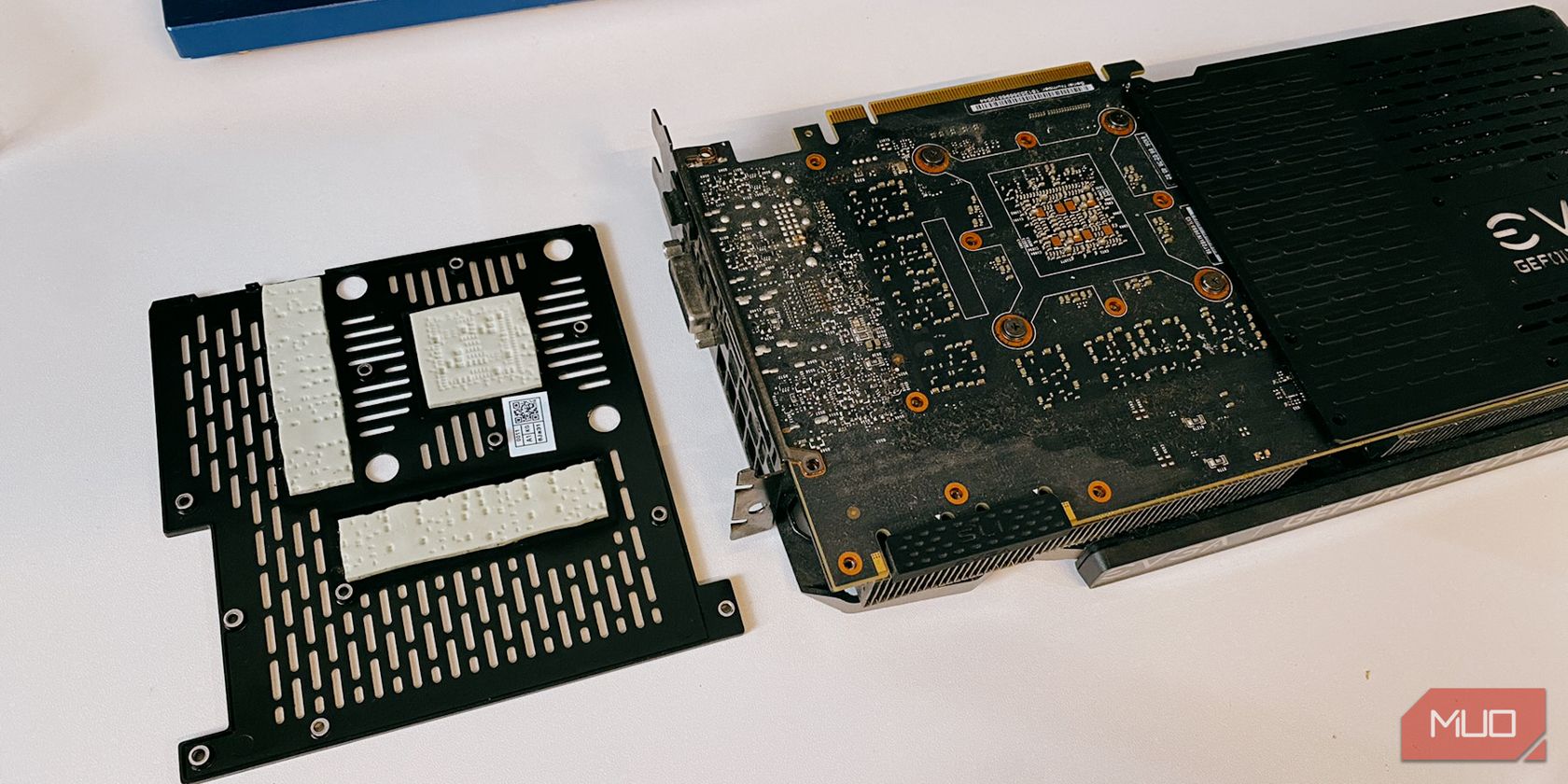

Retire cuidadosamente a(s) placa(s) traseira(s), tendo em atenção as suas delicadas almofadas térmicas.
Crédito da imagem: Jhet Borja

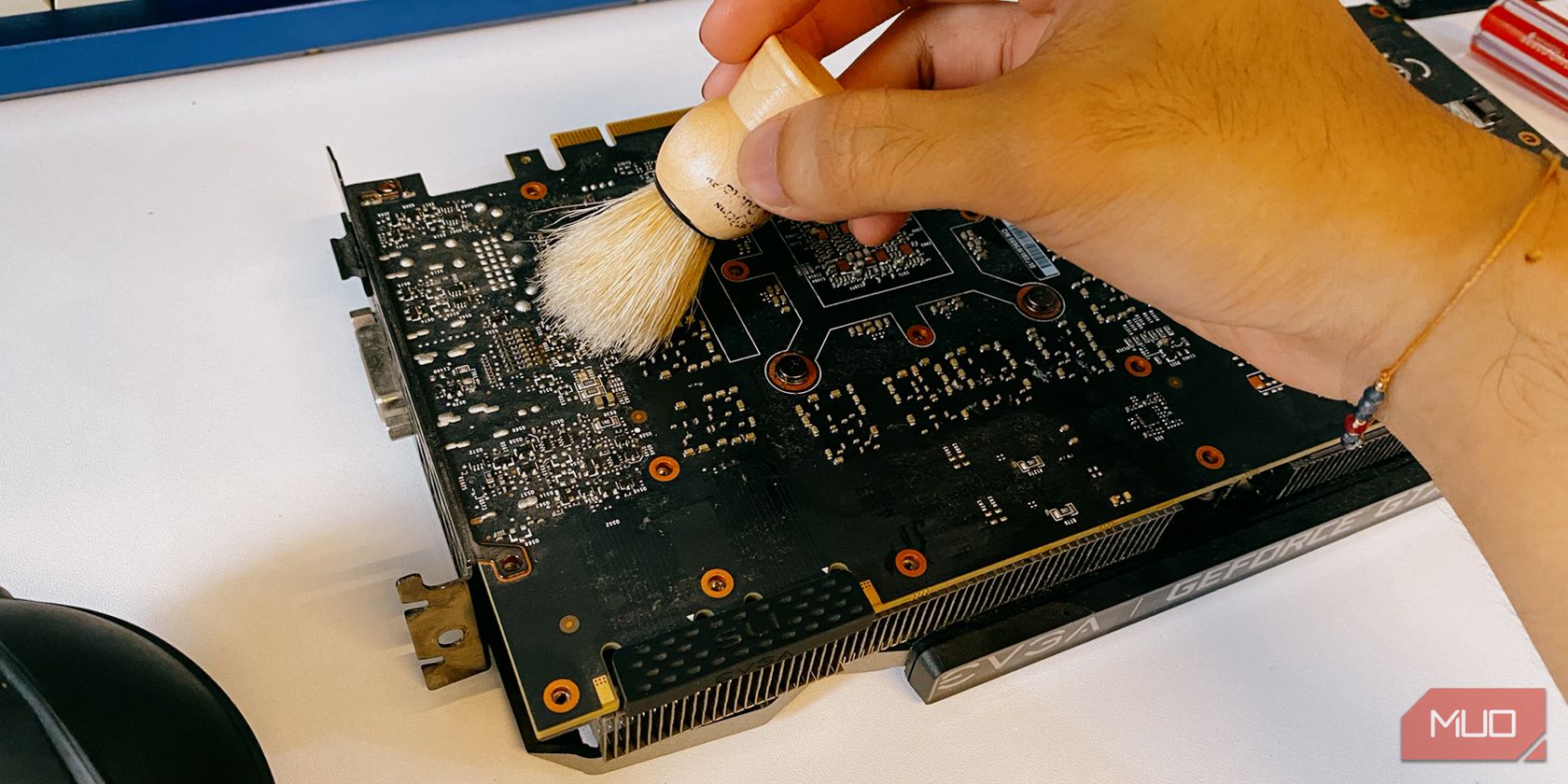

Aproveitaremos esta ocasião para limpar a parte traseira, melhorando assim o desempenho térmico.
Crédito da imagem: Jhet Borja
De seguida, vamos remover o mecanismo de fixação constituído por parafusos com mola que fixam o dispositivo de arrefecimento da unidade de processamento gráfico (GPU) ao componente GPU da placa principal.
Crédito da imagem: Jhet Borja
Antes de remover o frigorífico da sua fonte eléctrica, certifique-se de que todos os cabos de alimentação necessários foram desligados e, se aplicável, que o suporte de entrada/saída (IO) foi desapertado.
Crédito da imagem: Jhet Borja
Uma vez removidas todas as obstruções, retire cuidadosamente o refrigerador, tendo o cuidado de não perturbar quaisquer potenciais almofadas térmicas que possam estar por baixo.
Passo 3: Remover a pasta térmica antiga

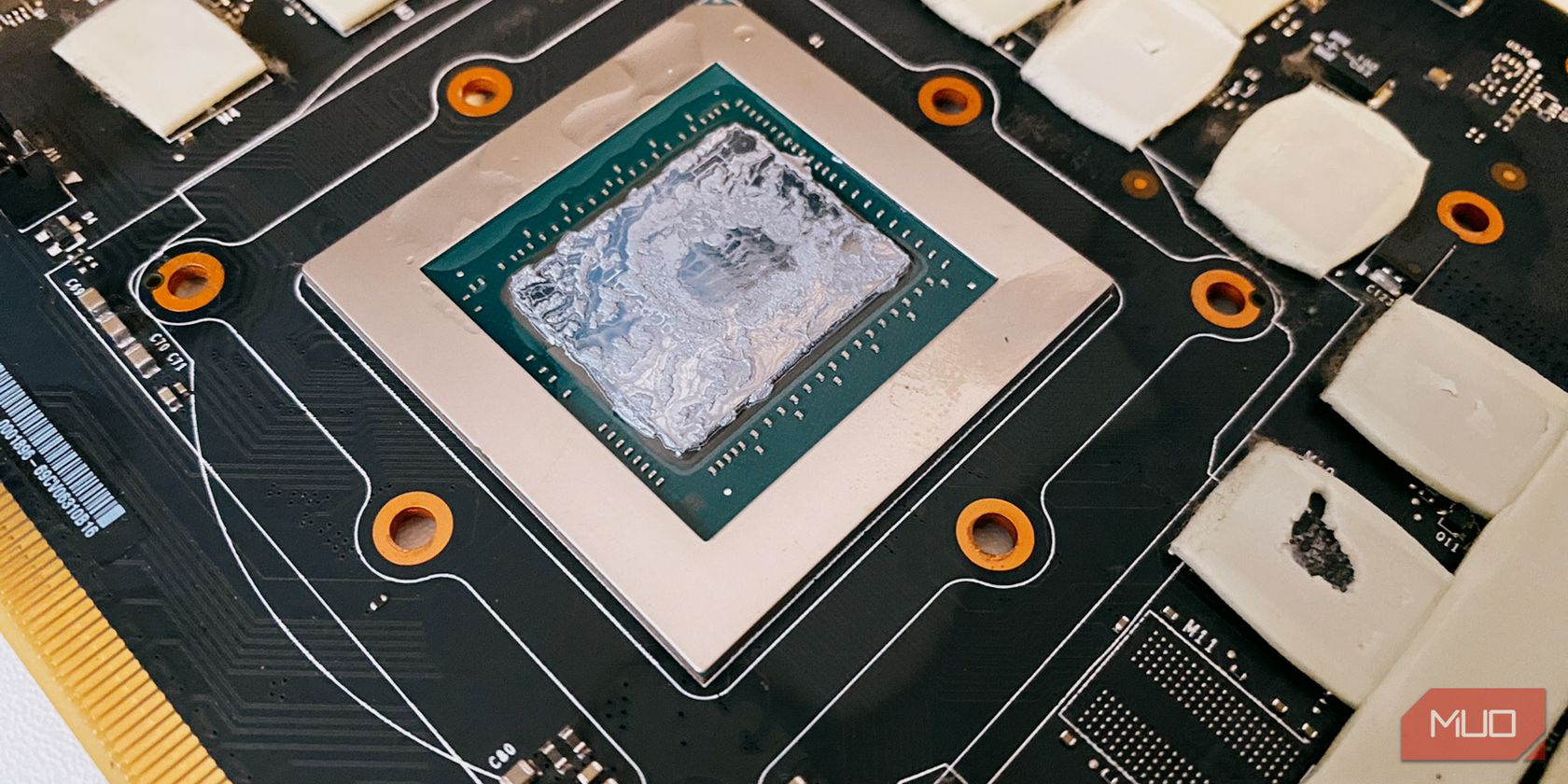

Ao expor a unidade de processamento gráfico (GPU), torna-se necessário remover o composto condutor de calor afixado no dissipador de calor e na matriz da GPU.
Crédito da imagem: Jhet Borja
Ao manusear a matriz da GPU, evite utilizar quaisquer dispositivos metálicos de raspagem, uma vez que mesmo o mais pequeno dano na sua extremidade pode resultar em consequências irreversíveis. Em vez disso, opte por aplicar uma quantidade adequada de álcool isopropílico a 99% sobre a matriz durante alguns segundos, antes de limpar suavemente o excesso de resíduos com um pano ou cotonete macio. Não é necessário eliminar completamente o resíduo de derrame; basta assegurar que a superfície fica livre de impurezas.
Crédito da imagem: Jhet Borja
Em seguida, permita que o álcool penetre e dissolva qualquer sujidade ou fuligem residual no refrigerador, aplicando uma pequena quantidade de álcool isopropílico diretamente na superfície, utilizando um pano limpo. Esfregue suavemente a solução em toda a área, num movimento circular, durante cerca de 30 segundos, antes de deixar secar completamente ao ar. Este processo garante que todos os vestígios de resíduos são removidos antes de voltar a aplicar o suporte adesivo do seu gráfico de vinil.
Passo 4: Adicionar nova pasta térmica
De facto, a minimização do tamanho da matriz de uma GPU não equivale necessariamente a um melhor desempenho ou longevidade. Ao contrário de uma CPU em que o dissipador de calor (HIS) está ligado ao dissipador de calor integrado (IHS), o mecanismo de arrefecimento da GPU envolve o contacto direto entre o refrigerador e a própria matriz.
Crédito da imagem: Jhet Borja

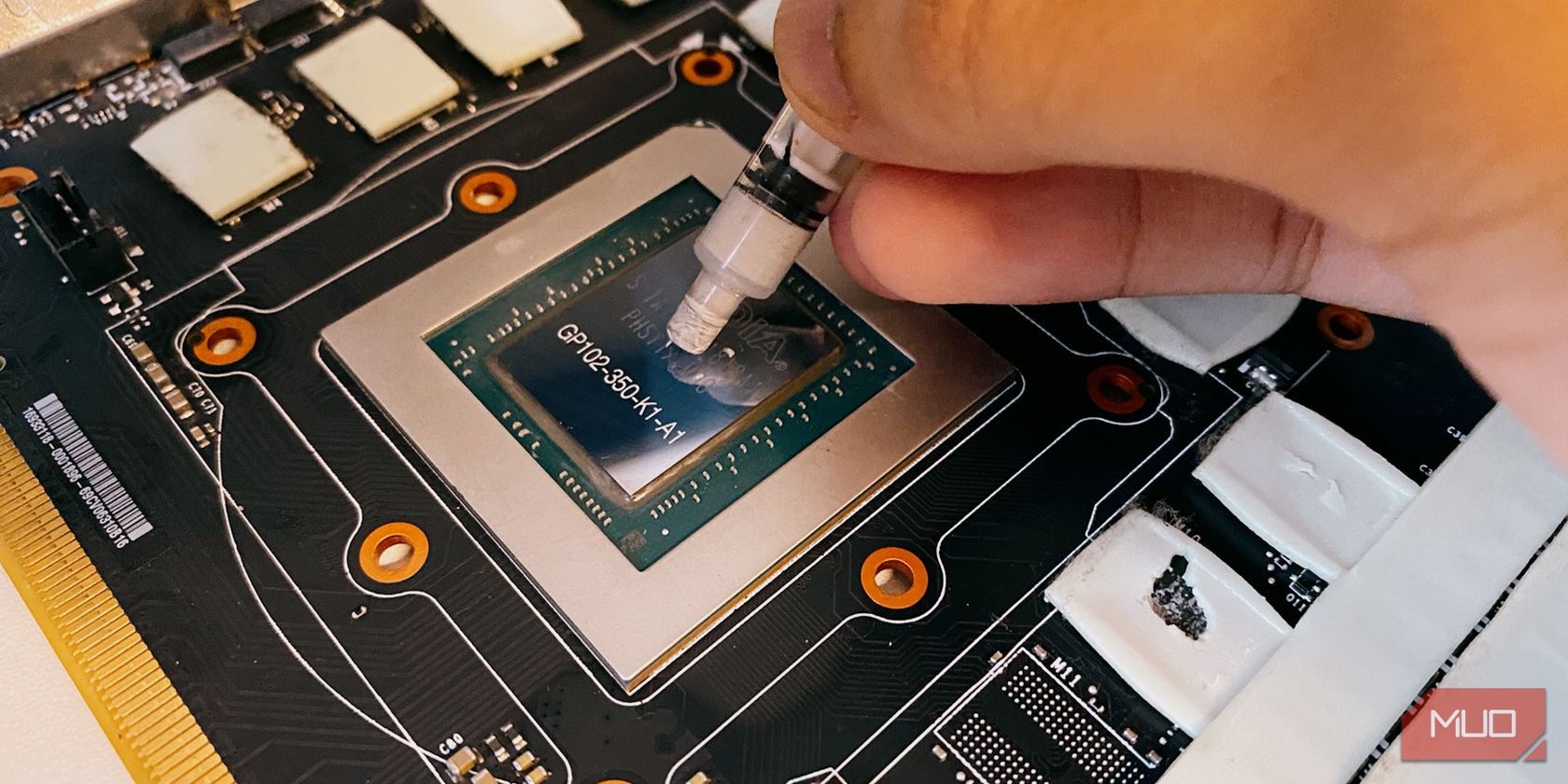

Ao aplicar pasta térmica no chip da CPU, recomenda-se a utilização de uma quantidade generosa para uma óptima dissipação de calor. Pode ser utilizado um ponto maior ou uma marca X, embora esta última possa resultar na aplicação de material em excesso. É importante não aplicar demasiada pasta térmica, uma vez que não é condutora e quantidades excessivas podem causar problemas de arrefecimento. No entanto, não se deve preocupar demasiado com qualquer derrame que ocorra durante a aplicação, uma vez que não terá um impacto significativo no desempenho.
Crédito da imagem: Jhet Borja

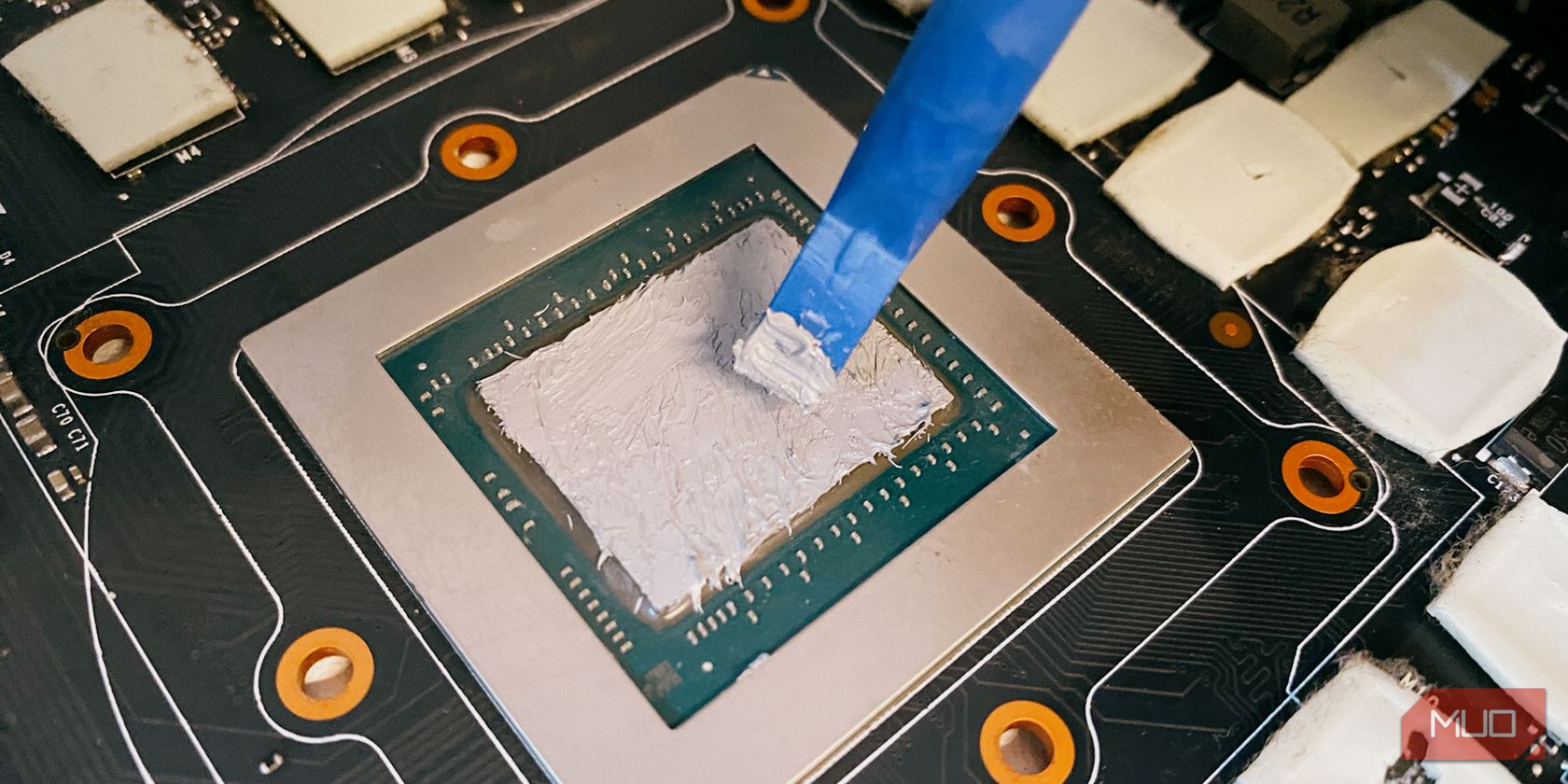

Posteriormente, e acima de tudo, é necessário alargar a sua cobertura à periferia da matriz da GPU, assegurando que as suas bordas recebem uma camada adequada e não apresentam sinais de desgaste ou desbaste.
Passo 5: Remontar a placa gráfica
Uma vez concluída a aplicação da pasta térmica, pode iniciar-se o processo de remontagem da placa gráfica.
Caso alguma almofada térmica tenha sido mal colocada ou danificada, seria prudente substituí-la neste momento. Se não estiverem danificadas, prossiga e fixe o dispositivo de arrefecimento e aperte os parafusos de mola localizados na parte de trás da placa-mãe, situados diretamente atrás do chip GPU. Utilize uma técnica de aperto cruzado para obter os melhores resultados.
Em primeiro lugar, ligue os conectores de alimentação do arrefecedor da CPU à placa-mãe; em segundo lugar, fixe o suporte IO; em terceiro lugar, instale a(s) placa(s) traseira(s) na placa gráfica (se aplicável).
Passo 6: Teste e compare as suas temperaturas
Para garantir que o seu trabalho foi concluído de forma satisfatória e não necessita de mais revisões, é crucial efetuar testes.
Da mesma forma, é crucial realizar um teste de benchmark de longa duração utilizando uma ferramenta fiável de monitorização da temperatura da GPU. Neste contexto, seria prudente considerar a incorporação do software Precision X1 da EVGA no processo de avaliação. Este software específico oferece informações valiosas relativas à temperatura de funcionamento de componentes individuais, tais como os situados por baixo das almofadas térmicas. Ao identificar quaisquer potenciais desvios dos parâmetros de desempenho ideais, os utilizadores podem determinar se são necessárias medidas adicionais de manutenção ou substituição.
Ao efetuar o meu teste inicial, observei que a temperatura do GPU atingiu um máximo de 90 graus Celsius, enquanto os outros componentes permaneceram a um nível mais moderado. Ao examinar o interior da placa gráfica, descobri que, embora a pasta térmica estivesse distribuída de forma uniforme, havia áreas em que se tinha tornado mais fina e apresentava lacunas na cobertura.
Após a aplicação de pasta térmica adicional, efectuei um teste de 10 minutos com um ligeiro aumento da tensão, uma vez que tinha observado alguma instabilidade a 0,944V. Apesar da tensão elevada, as minhas leituras de temperatura foram em média de aproximadamente 75,7 graus Celsius.
Procurei determinar a temperatura mínima atingível utilizando 100% da velocidade da ventoinha em vez de confiar na definição automática. Para minha surpresa, a temperatura do sistema parou de subir quando atingiu 68,4°C, tendo atingido o pico de 69,7°C em apenas cinco minutos. Em alternativa, é possível configurar uma curva de ventoinha personalizada que inicia uma subida gradual para a capacidade total da ventoinha quando a temperatura atinge aproximadamente 70°C. No entanto, esta abordagem implica um aumento do nível de audibilidade.
Aumente o desempenho e prolongue a vida útil da sua placa gráfica com a nova pasta térmica
Revitalizar uma placa gráfica antiga através da repassagem é um meio altamente eficaz de melhorar a sua funcionalidade e longevidade. Através da manutenção consistente do dispositivo, é possível que uma placa gráfica dure uma década ou mais. O nosso objetivo ao fornecer este tutorial foi permitir aos utilizadores atingir níveis de temperatura mais baixos e recuperar a capacidade de desempenho diminuída da sua placa gráfica.
