Como desmontar uma Xbox 360 Slim para reparações e modificações

Há muitas razões para quereres fazer uma desmontagem da Xbox 360. Se a tua Xbox 360 for constantemente vítima do infame Anel Vermelho da Morte, é possível iniciar uma simples reparação de soldadura abrindo a caixa. Mas não se trata apenas de reparações. Podes abrir a caixa da Xbox 360 se quiseres adicionar novas funcionalidades à tua consola totalmente funcional.

De facto, existem vários procedimentos simples que podem ser seguidos para desmontar a consola Xbox 360, independentemente da motivação por detrás dessa ação.

Ferramentas Necessárias para Abrir uma Xbox 360 Slim

Para começar a responder à pergunta sobre o procedimento de acesso a uma consola Xbox 360, é pré-requisito obter um conjunto de instrumentos necessários. Em particular, é necessário obter os instrumentos seguintes:

⭐Uma chave de fendas de cabeça chata

⭐Uma chave de fendas Torx T10

⭐Um clipe de papel não dobrado

Pode ser utilizada uma opção alternativa para um espeto, se este não estiver disponível; no entanto, uma chave de fendas de cabeça chata será suficiente na sua ausência.

Ter uma coleção de caixas de arrumação convenientes para parafusos pode ser bastante benéfico, particularmente quando chega a altura de desmontar e voltar a montar o item em questão. Ser capaz de localizar e aceder facilmente a cada parafuso individual é essencial durante este processo, e tê-los bem organizados antecipadamente irá poupar uma quantidade significativa de tempo e frustração mais tarde.

Para minimizar o risco de descargas electrostáticas (ESD) que afectam os delicados componentes internos da Xbox, recomenda-se que toques periodicamente numa superfície metálica nua dentro da consola. Em alternativa, a utilização de uma pulseira antiestática segura contra ESD pode proporcionar uma proteção adicional contra quaisquer potenciais choques eléctricos que possam causar danos no dispositivo.

Passos de Desmontagem da Xbox 360

Depois de adquirir os instrumentos necessários, o utilizador está preparado para desmontar a fachada da sua Xbox 360, que contrasta com vários outros modelos de consolas em termos de facilidade de acesso aos seus mecanismos intrínsecos. Antes de obter exposição aos elementos interiores do sistema, é necessário extrair a placa frontal, os painéis laterais, a secção da base e a caixa superior.

A desmontagem de uma Xbox 360 S pode ser abordada de forma diferente de outros modelos devido a variações no design da caixa. É importante identificar o local apropriado para remover os suportes que fixam a caixa da consola, uma vez que, se não o fizeres, poderás provocar danos ou avarias.

Remover as Tampas Laterais

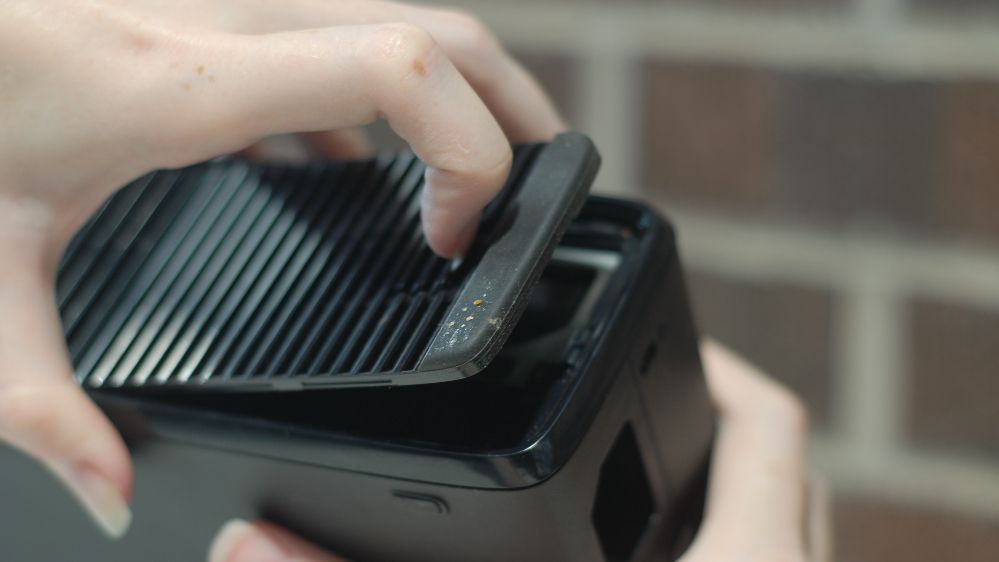

De facto, a desmontagem da Xbox 360 S apresenta um processo mais simples em comparação com os modelos anteriores. Para iniciar o procedimento, é necessário remover primeiro os dois painéis laterais, manipulando os fechos localizados nas respectivas extremidades. Uma vez liberto destes constrangimentos, pode proceder-se à separação da secção inferior da consola, extraindo cuidadosamente os clipes que fixam o painel superior no lugar. Embora seja normalmente possível efetuar esta tarefa utilizando apenas os dedos, poderá ser necessário utilizar um espigão ou um instrumento semelhante, caso se verifique alguma resistência durante o processo.

Depois de extrair o painel inferior do invólucro, proceda à separação do componente superior do invólucro, inserindo cuidadosamente uma ferramenta de abertura, como um palito ou uma chave de fendas de cabeça chata, ao longo da periferia da unidade, onde esta se liga ao corpo principal. Como não existem mecanismos de fixação nesta área, basta aplicar uma ligeira pressão enquanto guia o instrumento à volta do perímetro até que a caixa superior se separe da consola.

Retirar as Placas Laterais

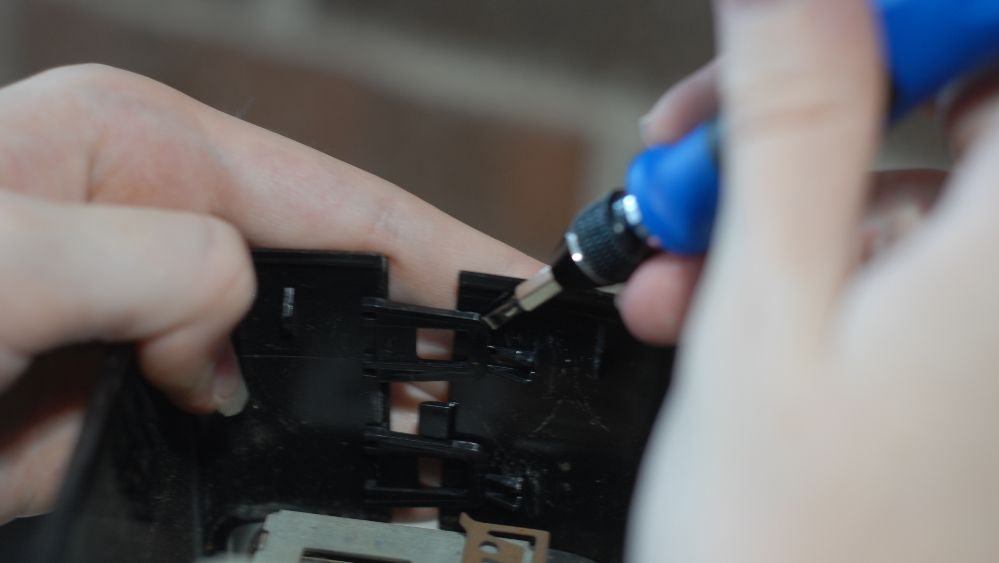

Uma vez retiradas as tampas laterais de ambos os lados da Xbox 360, é necessário retirar as placas laterais, o que pode revelar-se uma tarefa difícil. Para o fazer, insere suavemente uma extremidade do espigão por baixo dos três orifícios localizados nas posições central, esquerda e direita de cada lado da placa frontal. Suba gradualmente o ângulo da lâmina do perfurador em direção ao topo, aplicando pressão até que os clipes que fixam o painel frontal sejam libertados.

De facto, retirar os painéis frontais de um dispositivo pode, por vezes, ser uma tarefa delicada que requer um manuseamento cuidadoso para evitar qualquer dano ou prejuízo. O processo pode envolver a aplicação de alguma força, assegurando simultaneamente o alinhamento e a estabilidade correctos durante todo o procedimento.

Desinstalar o adaptador Wi-Fi e a unidade de disco rígido

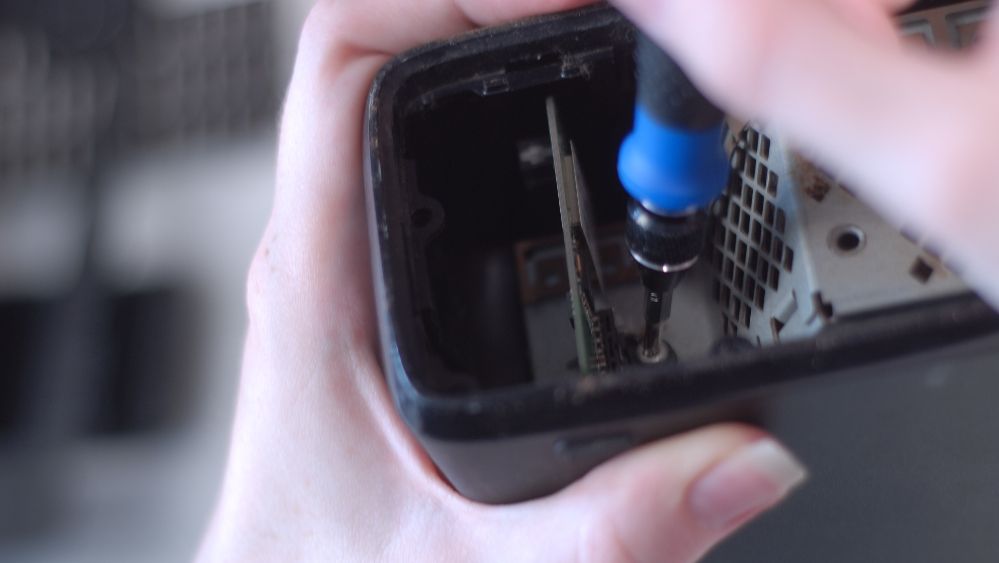

Depois de remover os painéis frontal e traseiro, bem como as placas frontais, pode proceder à extração do módulo Wi-Fi e da unidade de disco rígido. O primeiro está situado por baixo do painel superior, enquanto o segundo se encontra por baixo do painel inferior. Para libertar o módulo Wi-Fi, utilize uma chave de fendas Torx T10 para desapertar o fixador. Em seguida, desencaixe cuidadosamente o dispositivo da sua localização designada no chassis e retire-o do sistema.

Depois de eliminar a placa de rede sem fios, proceda à extração do dispositivo de armazenamento interno da consola de jogos Xbox 360, localizando o mecanismo de desprendimento facilmente acessível sob a forma de uma saliência tátil situada perto da base da unidade. Posicione cuidadosamente o sistema de modo a que o disco rígido fique orientado na vertical em relação ao plano de terra e, em seguida, aplique uma força direta para cima ao longo do eixo longitudinal do membro saliente, utilizando os dedos ou uma ferramenta adequada, até que os conectores se soltem dos respectivos receptáculos. Certifique-se de que o espaço de trabalho está limpo e higiénico antes de colocar o suporte de armazenamento e o adaptador sem fios para referência futura.

Remover as Molduras e Afastar o Painel Traseiro

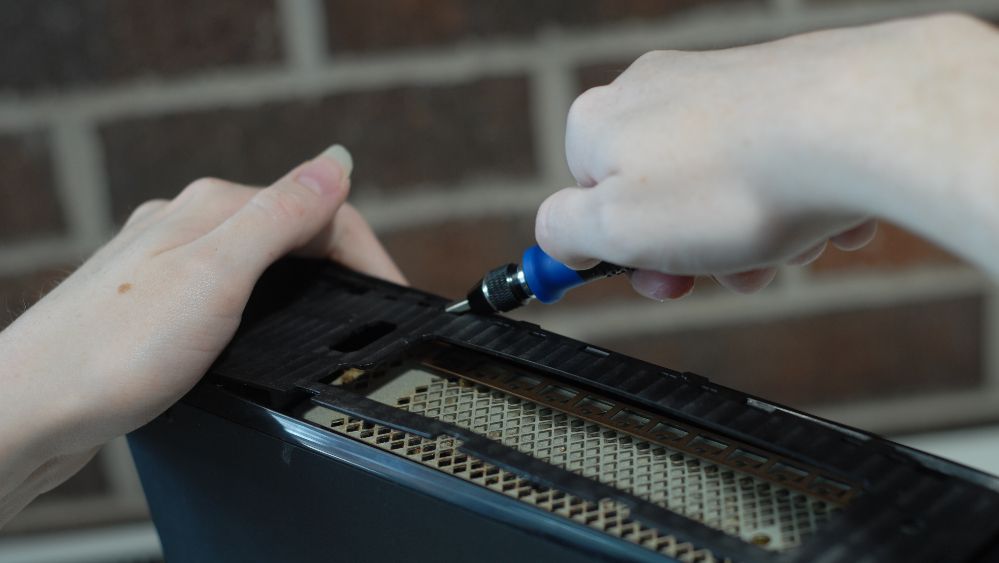

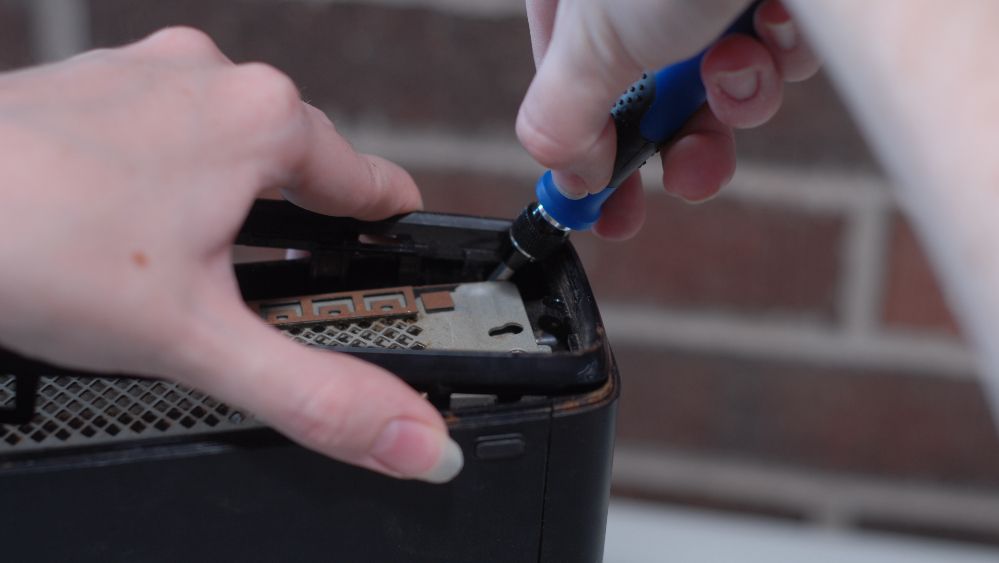

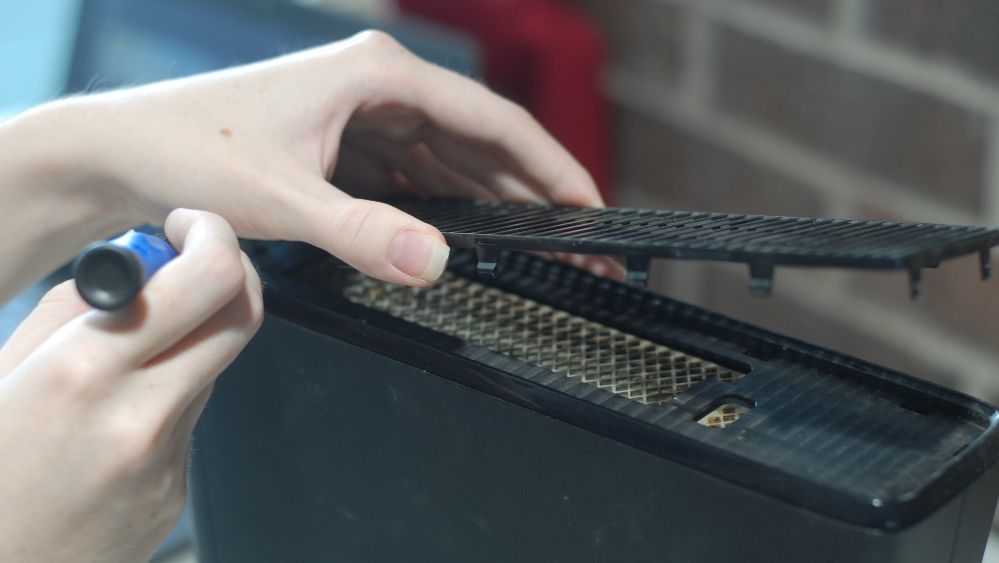

Com a remoção do adaptador Wi-Fi e do disco rígido, o processo de acesso ao chassis interno de uma Xbox 360 Slim está quase concluído. Antes de aceder, é necessário desmontar as estruturas que fixam os painéis laterais superior e inferior. Estas molduras, semelhantes às encontradas nas placas frontais e nas tampas laterais, são mantidas no lugar por clips localizados por baixo das mesmas. Para soltar estes clipes, deve inserir uma chave de fendas por trás deles, enquanto levanta suavemente a estrutura da consola.

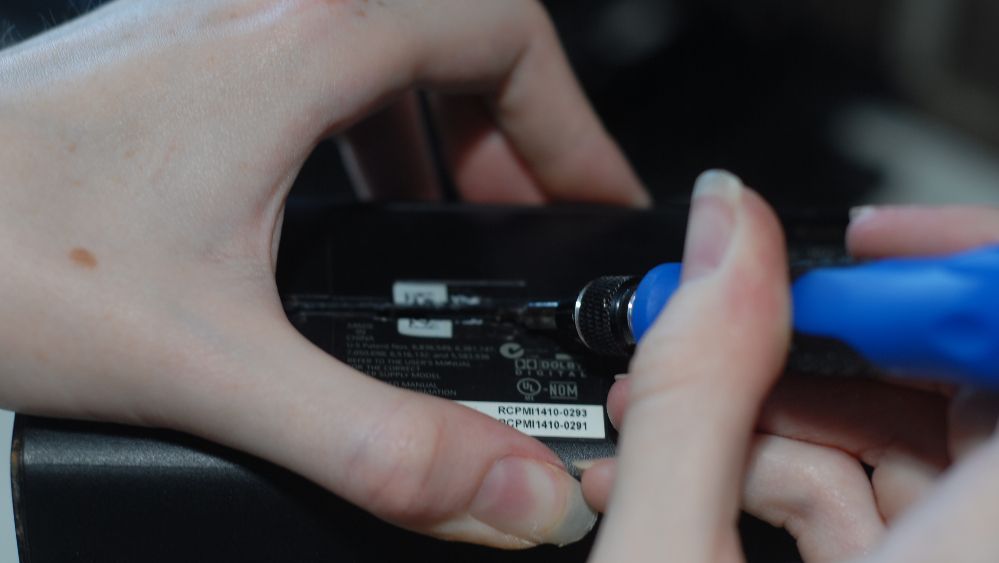

Depois de eliminar ambas as caixas, é possível aceder ao interior da Xbox 360 utilizando uma chave de fendas para abrir cuidadosamente o painel traseiro. Ao aplicar pressão nos dois fechos que prendem a estrutura traseira, é possível separar os painéis e criar espaço suficiente para a entrada. No entanto, poderá ser necessário manter a separação entre os lados enquanto se trabalha com o dispositivo. Com uma manipulação cuidadosa, deverá ser possível fazer deslizar uma ferramenta como um espeto ou uma chave de fendas ao longo da costura da Xbox 360 até que a metade inferior do painel traseiro fique totalmente exposta.

Depois de retirar o disco rígido da placa-mãe, é necessário proceder à desmontagem da consola Xbox 360. Para tal, localize os parafusos de cabeça Phillips em ambos os lados da consola, perto do tabuleiro de discos, e retire-os. Em seguida, localize a patilha de plástico preto situada na parte inferior central da consola e prima-a para dentro, em direção ao centro. Isto permitirá a remoção do painel frontal. Além disso, é necessário libertar um clip preso por um clip interno. O clipe encontra-se na parte superior do painel traseiro e, uma vez libertado, as duas metades do painel traseiro devem poder ser separadas à mão ou utilizando uma ferramenta de cravar para as abrir.No entanto, devido ao design do painel traseiro da Xbox 360

Se optar por avançar com o processo, quaisquer garantias existentes para a sua consola Xbox 360 serão imediatamente anuladas, uma vez que a quebra do autocolante Microsoft Seal é um pré-requisito obrigatório para continuar.

### Remover os parafusos da caixa interna

Depois de retirar o painel de base, é possível observar a estrutura metálica da Xbox Six. Seis parafusos prendem a parte superior da caixa, sendo dois situados em cada extremidade e dois localizados dentro da indentação central. Utilizando uma chave de fendas T12, extrai cuidadosamente estes parafusos e guarda-os num recetáculo ordenado. É fundamental garantir a remoção correcta dos parafusos, como ilustrado anteriormente. O comprimento de cada parafuso é de 2,5 polegadas. A não eliminação dos parafusos acima referidos impedirá a extração da caixa superior da Xbox 360.

No caso de um ou mais dos parafusos que fixam o sistema Xbox 360 terem ficado danificados devido a uma utilização prolongada ou a outros factores, poderá ser necessário utilizar um método diferente para a sua remoção, de modo a avançar com quaisquer reparações ou actualizações subsequentes.

Puxar o Painel Frontal

Para desmontar o painel frontal, basta soltar os clipes de ambos os lados, colocar a consola numa posição em que o painel lateral inferior fique virado para cima, aplicar pressão com uma espátula no clipe traseiro e virar o dispositivo mais uma vez para extrair o clipe por baixo do painel lateral superior.

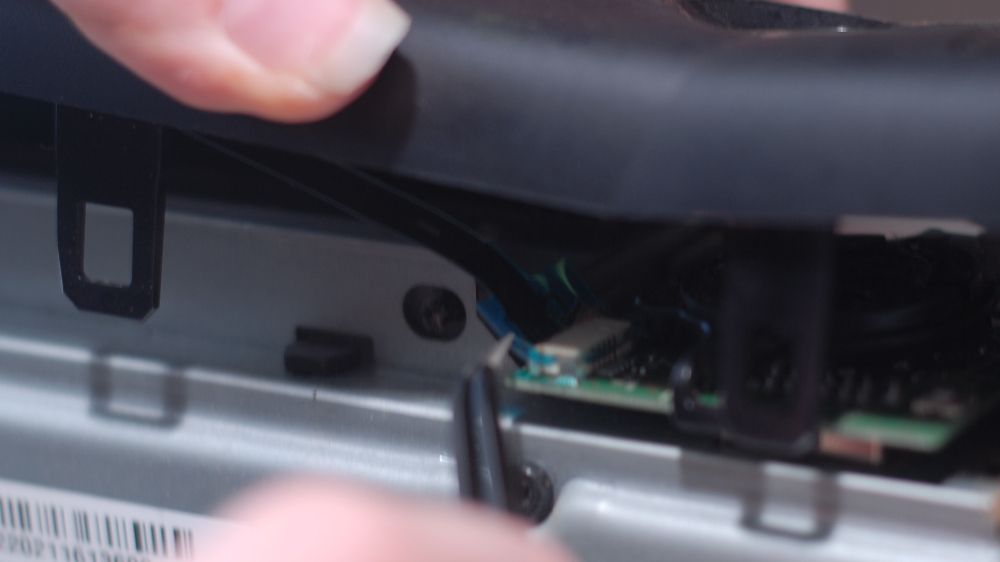

Retira cuidadosamente o painel frontal da tua Xbox 360, certificando-te de que não desligas totalmente o cabo de ligação. Este cabo desempenha um papel crucial na manutenção do funcionamento correto. Depois de o painel ter sido parcialmente removido, utiliza uma espátula ou uma pinça suave para libertar o conetor do ecrã.

Tomar precauções ao aceder a componentes internos

Ao navegar na consola Xbox 360, é fundamental ter cuidado para evitar quaisquer danos potenciais que possam ocorrer devido a erros não intencionais. O facto de não se ligar corretamente à terra antes de manusear o hardware pode resultar em danos irreversíveis em vários componentes, tais como a unidade de DVD, a placa de RF ou mesmo a placa-mãe. Como utilizador, tem acesso direto a estas áreas sensíveis, o que as torna susceptíveis de serem afectadas por acções descuidadas.

Para minimizar o risco de danos causados por descargas electrostáticas (ESD) ao trabalhar na consola Xbox 360, recomenda-se que sejam tomadas determinadas precauções.Especificamente, antes de começar a trabalhar, certifique-se de que está em contacto com um material condutor, como uma superfície metálica não pintada, localizada no chassis interno do dispositivo. Este passo ajudá-lo-á a ligar-se à terra e a proteger-se contra potenciais ESD. Além disso, evite usar peças de vestuário feitas de materiais propensos a gerar eletricidade estática, incluindo, entre outros, lã, peles, algodão ou seda. Se possível, utilize qualquer equipamento ESD adequado disponível, como uma pulseira antiestática ou um tapete de secretária, durante o seu trabalho para reduzir ainda mais a possibilidade de ESD

Sem dúvida, é crucial uma investigação meticulosa das reparações ou alterações planeadas. É de salientar que algumas soluções amplamente utilizadas, como o chamado “truque da toalha da Xbox 360”, são de natureza básica e apresentam riscos significativos de ignição de incêndios. Embora estes métodos possam não ser tão simples como os seus equivalentes populares, podem produzir resultados excepcionais.

Desmontar a Xbox 360 com facilidade

Embora o procedimento de desmontagem de uma Xbox 360 possa parecer assustador à primeira vista, é de facto uma tarefa relativamente simples. A maior parte do processo de desmontagem implica a remoção de vários painéis que servem para proteger o funcionamento interno do dispositivo. Com o acesso concedido à placa-mãe e às peças associadas, é possível efetuar praticamente todas as reparações ou modificações necessárias com o mínimo de esforço e inconveniência.
