Como saber que tipo de porta USB tem
O Universal Serial Bus (USB) tornou-se o padrão de ligação física para periféricos de computador, dispositivos de armazenamento em massa, dispositivos portáteis, wearables e muitos outros dispositivos. Desde a sua introdução, foram lançadas mais de uma dúzia de interfaces com várias especificações USB diferentes.
A navegação através da multiplicidade de portas e conectores disponíveis pode constituir um desafio para algumas pessoas devido à multiplicidade de opções disponíveis. Para atenuar esta confusão, vamos analisar as várias interfaces e especificações USB que foram introduzidas nos últimos vinte anos, proporcionando clareza sobre os diferentes tipos de ligações.
Normas de interface USB
Para determinar o tipo específico de porta USB presente num dispositivo, é necessário considerar vários factores. Em primeiro lugar, é necessário examinar o tipo de ligação ou interface USB que é utilizado. Em segundo lugar, deve ser tida em conta a versão da especificação USB utilizada. Por último, também deve ser considerada qualquer funcionalidade adicional oferecida pela porta USB. Para começar, vamos analisar as diferentes normas de ligação USB disponíveis.
USB Tipo A e B

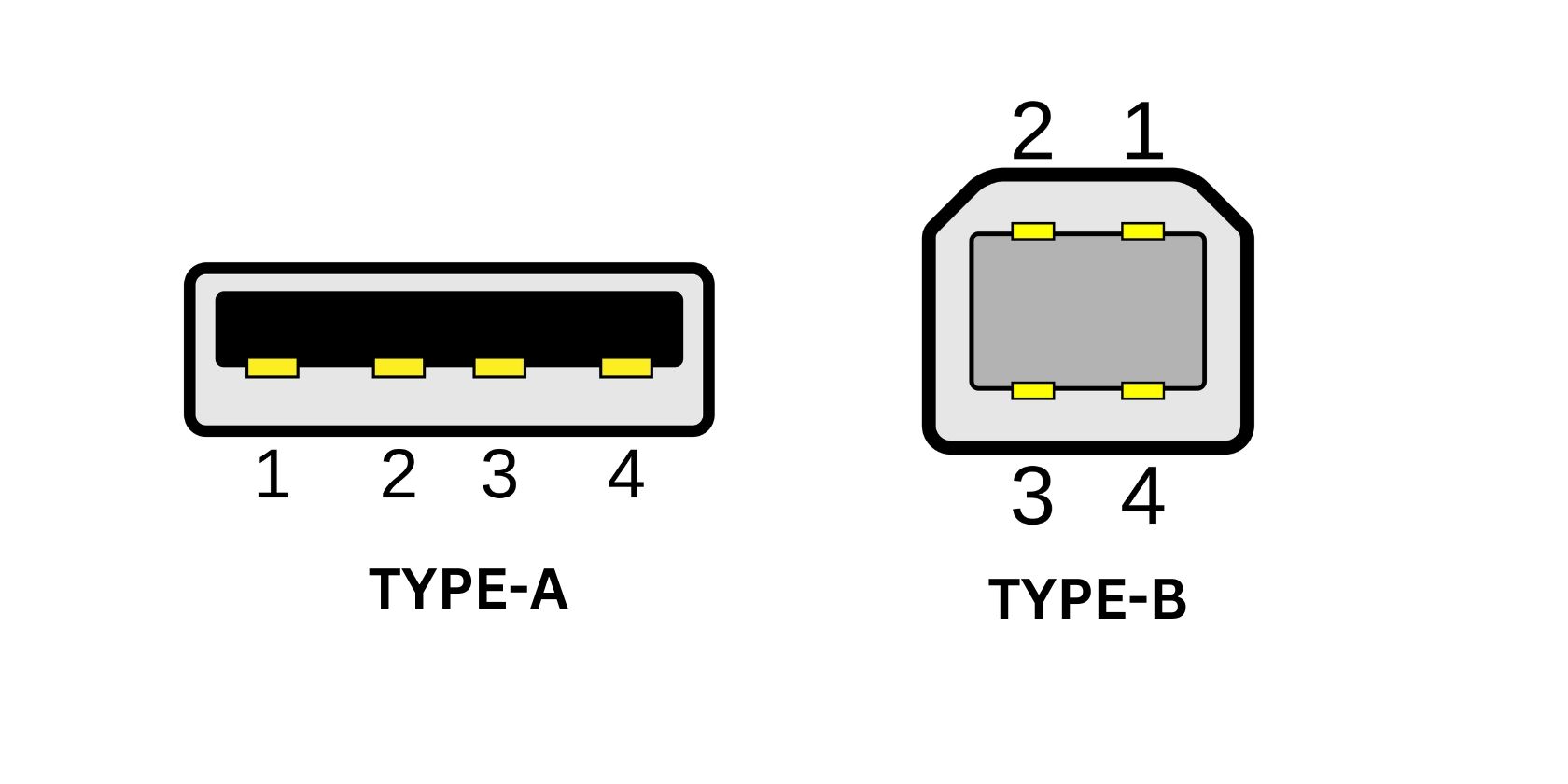

USB-A e USB-B são as iterações inaugurais da interface Universal Serial Bus, introduzidas juntamente com a norma USB 1.0, concebidas para facilitar a interconectividade entre sistemas informáticos e dispositivos auxiliares.
Ambas as interfaces USB são compostas por um total de quatro pinos, sendo dois utilizados para transmitir dados, enquanto o par restante é designado para estabelecer ligações eléctricas à terra e às fontes de alimentação do dispositivo.
Apesar da sua antiguidade, o Tipo A continua a ser a interface USB de anfitrião predominante. Por outro lado, o Tipo B continua a ser amplamente utilizado em ligação com uma variedade de equipamento centrado no áudio, como interfaces de áudio, misturadores, fontes de alimentação fantasma e dispositivos semelhantes.

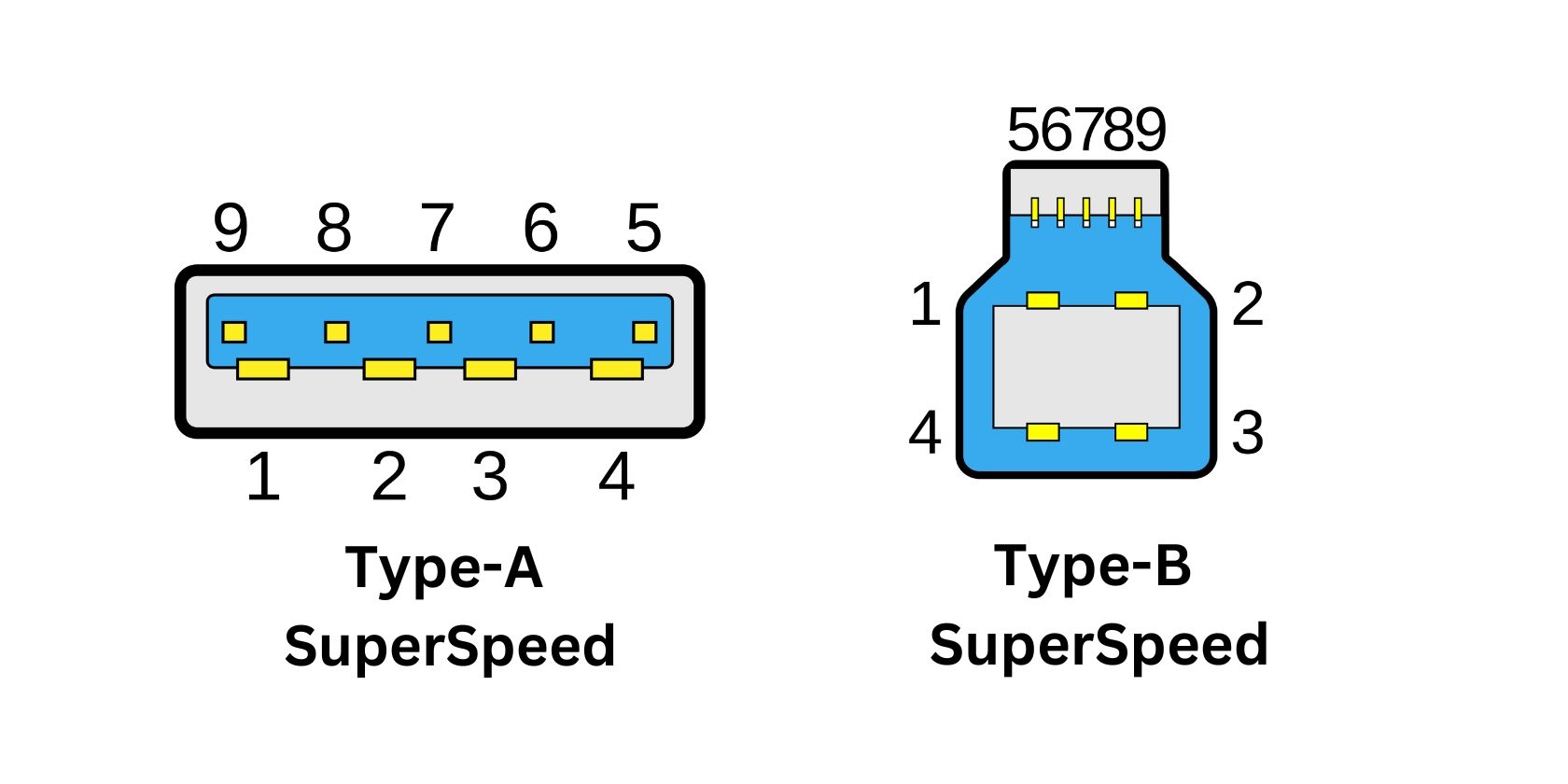

Em iterações subsequentes, as portas USB-A e B foram equipadas com cinco pinos adicionais, permitindo assim o suporte para SuperSpeed (USB 3.0), o que aumentou significativamente a versatilidade dos conectores USB Tipo A em várias aplicações, como a utilização com unidades flash USB e uma vasta gama de outros dispositivos que requerem transferências de dados a alta velocidade.
USB Mini

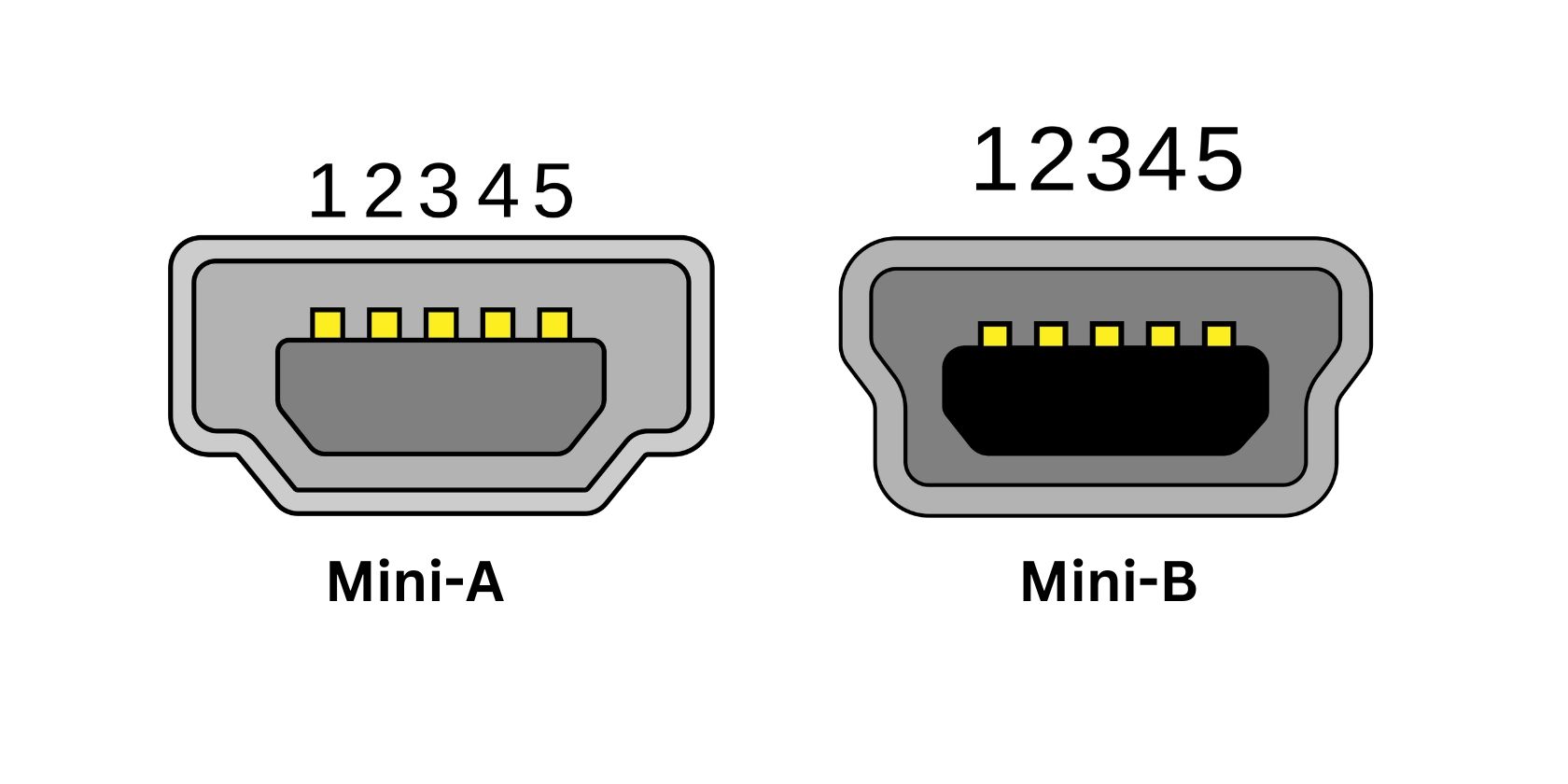

Os conectores USB Mini-A e Mini-B, variantes mais pequenas dos conectores USB tipo A e B, respetivamente, foram introduzidos no início da década de 2000, à medida que os dispositivos portáteis foram sendo amplamente adoptados.
A norma USB Mini-B impôs uma capacidade de energia restrita de 500 miliamperes a cinco volts, permitindo as capacidades de carregamento e comunicação de dispositivos electrónicos compactos que funcionam principalmente com baterias, incluindo câmaras digitais, leitores multimédia portáteis e alguns telemóveis.
Na devida altura, a interface USB Mini-AB foi introduzida como uma alternativa simplificada e multifacetada aos conectores Mini-A e Mini-B anteriores, facilitando a interface com uma série de dispositivos diferentes.
USB Micro
Como o tamanho dos dispositivos portáteis continuou a diminuir na segunda metade dos anos noventa, tornou-se necessário encontrar uma alternativa mais compacta aos conectores USB Mini-A e Mini-B normais. Em resposta, os conectores USB Micro-A e Micro-B foram desenvolvidos como uma solução unificada que proporcionaria um meio eficiente de ligação de periféricos, ao mesmo tempo que se adaptaria aos factores de forma cada vez mais miniaturizados destes dispositivos portáteis.

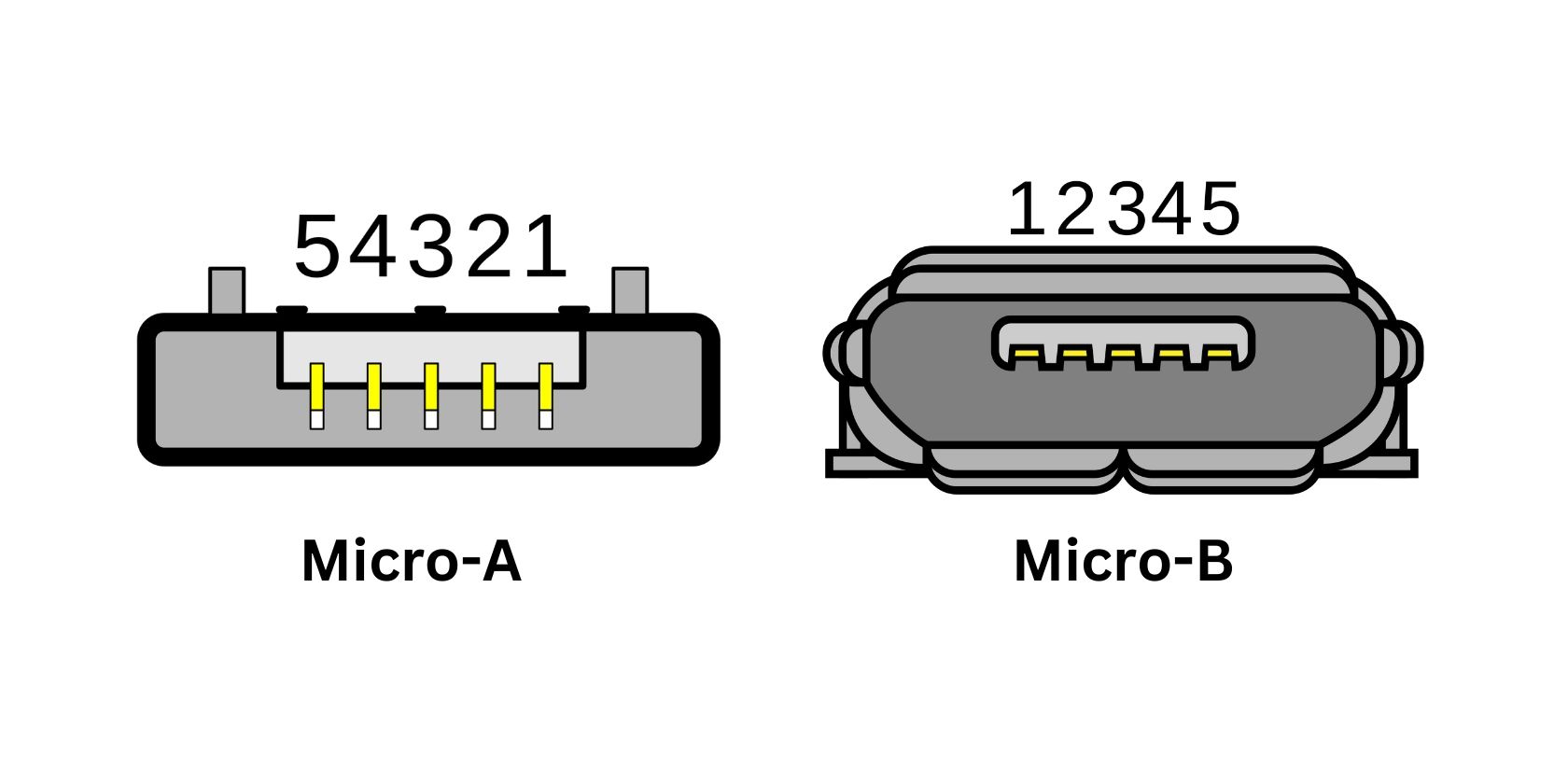

O design do USB Micro-A e Micro-B foi concebido com o objetivo de obter um formato mais compacto em comparação com o seu antecessor, a interface Mini, incorporando também avanços tecnológicos como a compatibilidade com USB SuperSpeed (USB 3.0).
Embora não sejam predominantes nos dispositivos modernos, é possível encontrar portas Micro-A e Micro-B em alguns telemóveis e dispositivos portáteis de entrada de gama desactualizados.
Crédito da imagem: Fred the Oyster/ Wikimedia Commons

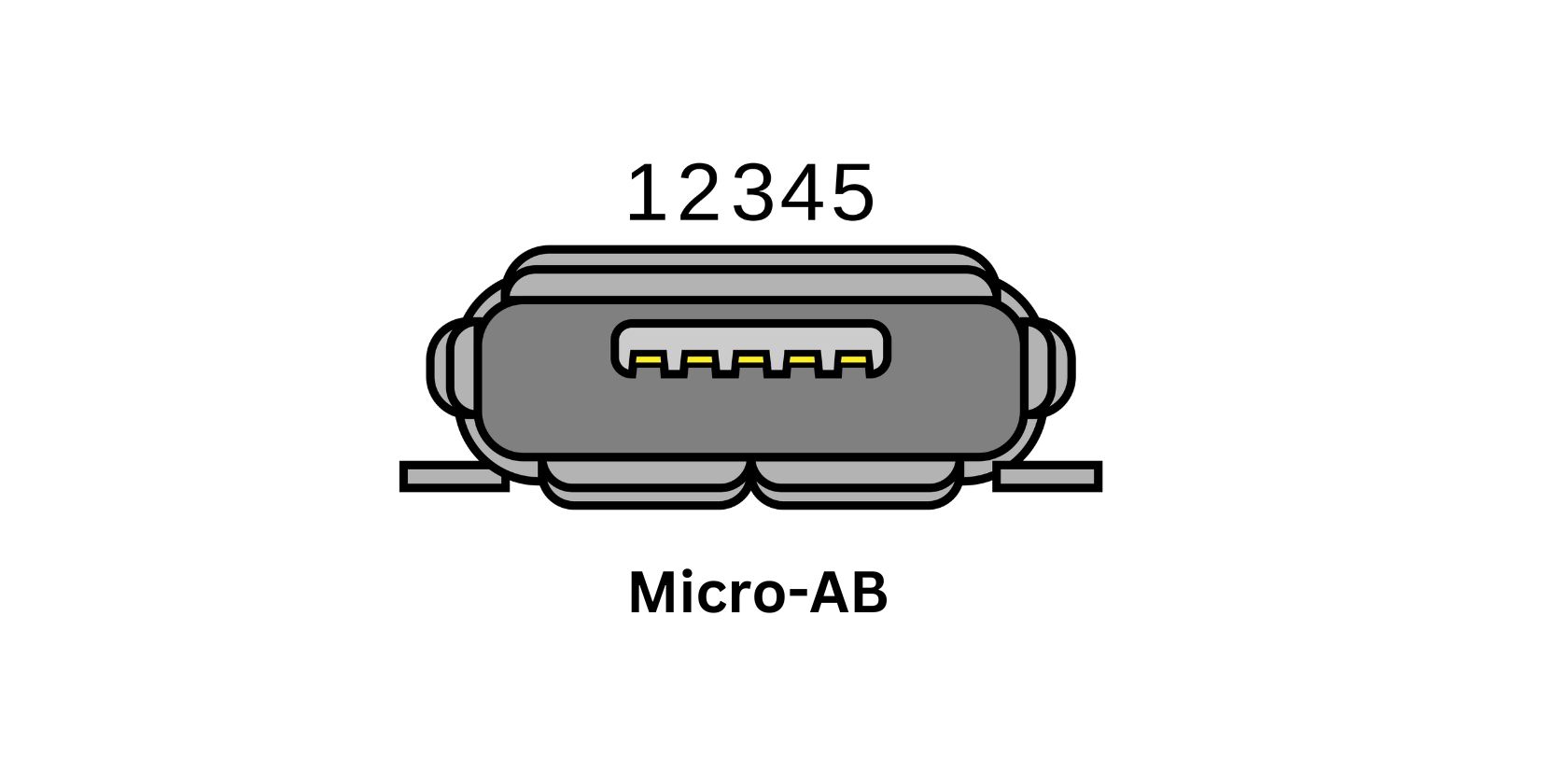

A introdução de um conetor/porta Micro-AB representa um esforço para melhorar a adaptabilidade e a conveniência associadas às ligações Micro-A e Micro-B, da mesma forma que a interface Mini-AB sofreu melhorias anteriores.
Crédito da imagem: Fred the Oyster/ Wikimedia Commons

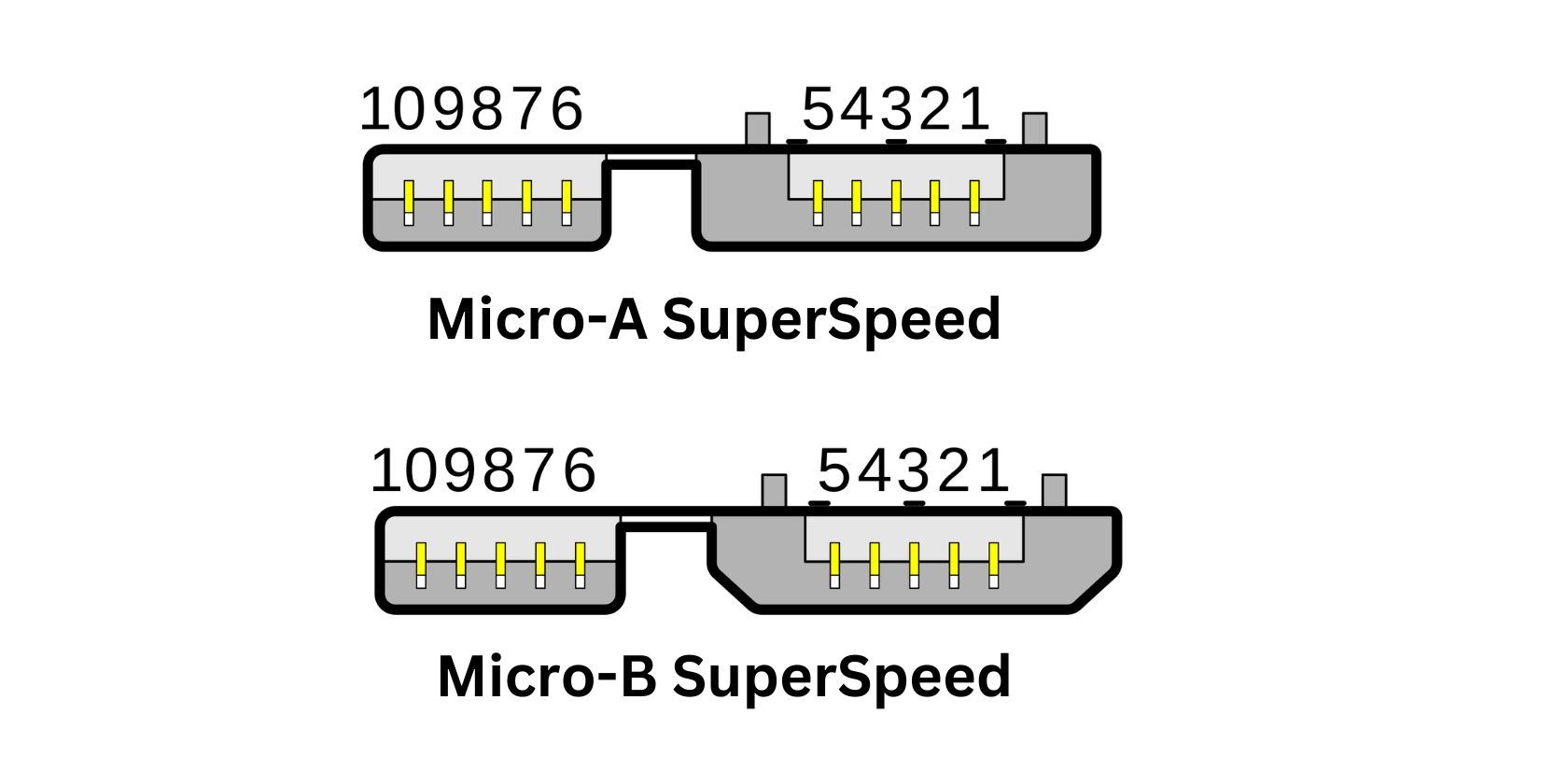

Com a crescente prevalência de dispositivos de armazenamento em massa, as iterações subsequentes de Micro-A e Micro-B incorporaram velocidades de transferência melhoradas através da introdução das respectivas variantes SuperSpeed. De acordo com o paradigma estabelecido pelas interfaces SuperSpeed Tipo A e B, estes conectores avançados apresentavam cinco contactos adicionais concebidos para facilitar a troca acelerada de dados.
USB Tipo C

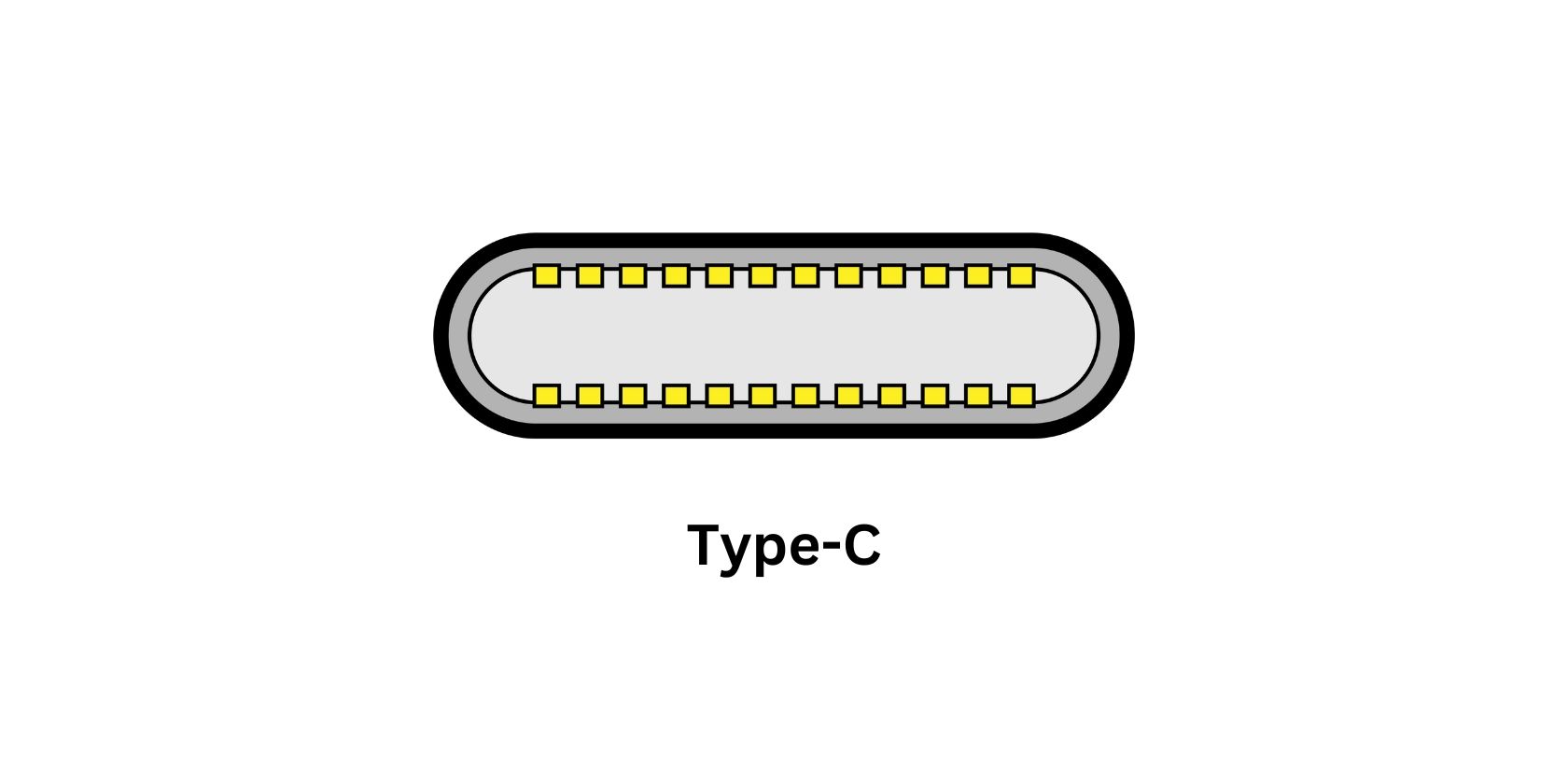

O USB Tipo C, também conhecido como USB-C, foi introduzido no mercado nos últimos anos. Embora o USB-C não esteja isento de falhas, oferece certas características essenciais que o tornam uma opção atractiva para muitos utilizadores.Estas incluem suporte On-The-Go (OTG), capacidades SuperSpeed\+ (que permitem velocidades de transferência até 10 Gbps) e USB Power Delivery (USB PD), que permite tempos de carregamento mais rápidos e maior fornecimento de energia em comparação com as versões anteriores do USB.
Além disso, o Type-C apresenta um design reversível que lhe permite funcionar como anfitrião, resultando numa interface totalmente reversível. Devido às suas inúmeras melhorias, existe a possibilidade de o Tipo C vir a suplantar todos os outros conectores USB.
Crédito da imagem: Chindi.ap/ Wikimedia Commons
Mais adiante, vamos aprofundar os meandros das especificações USB e explorar métodos para a sua identificação.
As diferentes versões do USB
Atualmente, existem oito iterações da tecnologia Universal Serial Bus (USB), que ditam a taxa máxima de transferência de dados possível para dispositivos USB.
É de notar que a classificação de uma ligação/interface USB não dita inerentemente a sua adesão a uma versão USB específica ou a inclusão de capacidades USB adicionais. Consequentemente, o USB-C e o USB-3 são distintos um do outro em termos das respectivas características. Além disso, o USB Type-C não garante automaticamente a superioridade em relação ao USB Type-A em termos de velocidade, nem se pode presumir que o USB Type-A ultrapasse o USB Type-B com base em pressupostos predefinidos.
Para esclarecer esta questão, existem atualmente oito iterações distintas da tecnologia Universal Serial Bus (USB) no nosso inventário atual:
Especificação
|
Nome
|
Ano de lançamento
|
Velocidade máxima de transferência
-|-|-|-|-
USB 1.0
|
N/A
|
1996
|
12 Mbps
USB 1.1
|
Velocidade total
|
1998
|
12 Mbps
USB 2.0
|
Alta velocidade
|
2000
|
480 Mbps
As interfaces suportadas para ligar dispositivos de armazenamento externos incluem USB 3.2 Geração 1x1, bem como USB 3.1 Geração 1 e USB 3.0.
|
SuperSpeed
|
Nos anos de 2008, 2013 e 2017, foram lançadas as versões USB 3.0, 3.1 e 3.1 Geração 1x1, respetivamente.
|
5Gbps
USB 3.2 Gen 2x1(USB 3.1 Gen 2)
|
SuperSpeed\\+ SuperSpeed 10Gbps
|
A primeira linha indica que foi lançado um dispositivo USB em 2013, que é compatível com USB 3.1 Geração 2. A segunda linha sugere que foi introduzido outro dispositivo USB em 2017, que suporta USB 3.2 Geração 2 vezes um (ou seja, duas pistas de dados separadas).
|
10Gbps
USB 3.2 Gen 2x2
|
SuperSpeed 20Gbps
|
2017
|
20Gbps
USB 4 V1.0
|
USB Gen 2x2/USB 20Gbps
|
2019
|
20Gbps
USB 4 V2.0
|
USB4 Gen 3x2/USB4 40Gbps
|
2019
|
40Gbps
Após a implementação da especificação USB 3.2 em julho de 2019, tornou-se evidente que o USB 3.2 Gen 1 tinha sofrido uma série de alterações de nome ao longo do tempo. Inicialmente referido como USB 3.0, o Fórum de Implementadores USB optou por mudar a sua designação para USB 3.1 Gen 1 em 2013, antes de se decidir pela sua designação atual como USB 3.2 Gen 1. Consequentemente, o antigo USB 3.1 Gen 2 foi redesignado como USB 3.2 Gen 2x1.
A lógica subjacente a esta decisão foi melhorar a consistência e a precisão da nomenclatura USB, a fim de refletir com mais precisão as funcionalidades oferecidas por cada iteração da especificação USB. Embora o sistema revisto tenha efetivamente melhorado a transparência no que diz respeito às verdadeiras funcionalidades de cada variante USB, infelizmente introduziu um nível de complexidade que contribuiu para uma ambiguidade contínua.
Como identificar a versão USB
Um método para determinar a versão de uma porta USB é utilizar o sistema de codificação por cores USB, conforme evidenciado na tabela fornecida que descreve a correspondência entre a cor e a versão USB para cada porta respectiva.
Porta Cor
|
USB Versão/Especificação
|
Notas
-|-|-
Branco
|
USB 1.0
|
Descontinuado
Preto
|
USB 2.0/Hi-Speed
|
Utilizar apenas para rato e teclado
Azul
|
Os protocolos USB suportados para várias categorias de dispositivos são os seguintes:* Dispositivos com conetividade USB 3.0 ou SuperSpeed, lançados a partir de 2013. * Dispositivos que cumprem as especificações USB 3.1 Gen 1, produzidos entre 2013 e 2017. * Dispositivos que suportam USB 3.2 Gen 1x1, lançados após 2017.
|
Pode ser utilizado para dispositivos de armazenamento em massa
Teal
|
Dispositivos da Geração 2, produzidos até 2017; e dispositivos da Geração 2x1, fabricados desde 2017.
|
Melhor reservado para unidades de disco rígido externas
Vermelho
|
-USB 3.2 gen 2x2
|
A estação de carregamento pode alimentar dispositivos electrónicos mesmo quando o computador anfitrião ou o servidor está desligado, proporcionando uma solução prática e eficiente para manter os dispositivos carregados em qualquer altura.
Amarelo
|
USB 2.0 ou USB 3.0
|
O produto tem a capacidade de carregar dispositivos electrónicos mesmo quando o próprio dispositivo está desligado, proporcionando uma solução conveniente para quem deseja manter os seus gadgets ligados sem ter de os ligar constantemente à corrente.
Laranja
|
USB 3.0
|
Só pode ser utilizado para carregamento rápido
Alguns fabricantes podem optar por não distinguir as portas USB através de um código de cores. Nestes casos, é essencial examinar os logótipos ou emblemas que figuram no seu equipamento eletrónico para se certificar da versão USB específica aplicável.
A imagem fornecida apresenta uma representação visual que indica a compatibilidade de um determinado dispositivo com várias versões da tecnologia Universal Serial Bus (USB).
Ao determinar a versão USB adequada através de uma análise de raciocínio lógico, tenha em atenção as designações numéricas adjacentes ao emblema USB. Estes números representam a taxa de transmissão de dados para cada porta respectiva e servem como meio de identificação da versão USB correspondente.
Como identificar especificações USB adicionais
Para além do tipo de porta USB utilizada pelo seu dispositivo, poderão estar disponíveis várias funcionalidades adicionais que poderão ser benéficas para as suas necessidades.

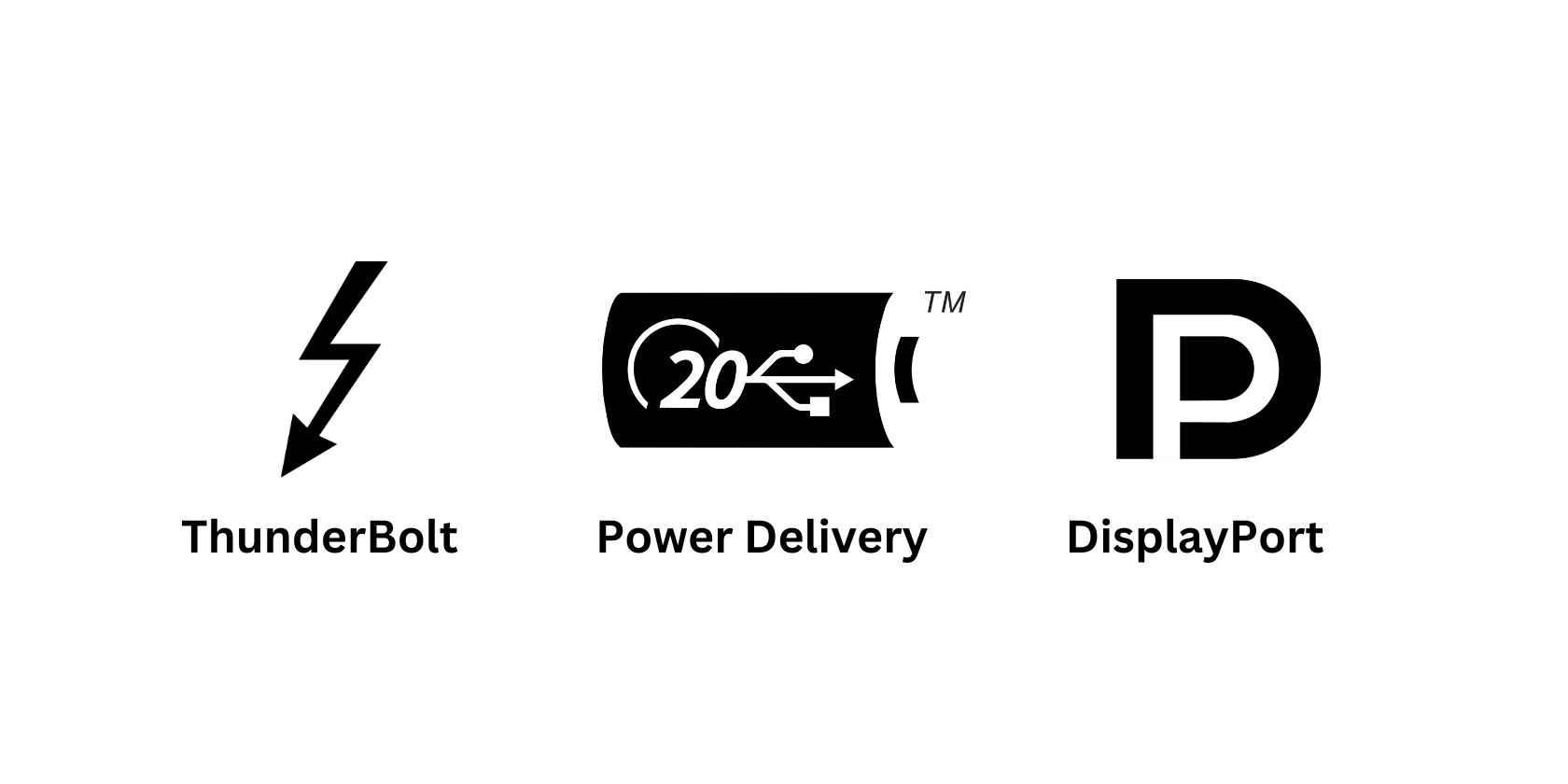

Para verificar se a porta USB possui capacidades adicionais, examine indicadores como os apresentados abaixo:
A presença do símbolo do raio adjacente a uma porta USB significa que se trata de uma porta Thunderbolt, que permite o carregamento rápido de dispositivos e taxas de transferência de dados aceleradas.
A presença do ícone do Tridente USB num indicador de bateria significa que a porta de carregamento associada é capaz de fornecer energia a um ritmo acelerado, o que pode ser particularmente útil em situações em que é necessário um carregamento rápido ou quando a fonte de alimentação primária do dispositivo anfitrião não está disponível. Note-se, no entanto, que esta funcionalidade só está disponível quando a porta está ligada a uma tomada de parede e não a um computador de secretária.
A presença de um “P” rodeado por um “D” numa porta de visualização indica que esta possui capacidades de porta de visualização e é compatível com monitores, televisores e outros ecrãs externos.
A presença de vários ícones na proximidade de uma porta USB significa que a porta está equipada com todas as funcionalidades adicionais representadas por esses ícones.
O futuro do USB
O processo de discernir a funcionalidade de uma porta USB e as suas capacidades associadas pode, por vezes, revelar-se desconcertante. No entanto, à medida que um número crescente de gadgets abraça a versatilidade oferecida pela interface USB-C, prevê-se que esta ligação universal fique disponível para utilização com uma vasta gama de dispositivos electrónicos.
Com a integração do USB 4 e a sua funcionalidade Thunderbolt, podemos agora orgulhar-nos de ter uma solução de barramento universalmente compatível para vários tipos de dispositivos. Esta conetividade versátil estende-se a tudo, desde a ligação de dispositivos periféricos à alimentação de gadgets, chegando mesmo a facilitar a ligação de placas gráficas externas.
