Como utilizar uma pinça amperimétrica digital para medições eléctricas
As ferramentas de medição eléctrica são acessórios essenciais utilizados para a avaliação do desempenho de um circuito elétrico ou para a resolução de problemas em caso de mau funcionamento. Entre as ferramentas de medição, a ferramenta mais comum ou básica é um multímetro digital ou uma pinça amperimétrica. Uma pinça amperimétrica é bastante semelhante a um multímetro em termos de funcionalidade, mas é preferível em determinados cenários. Vamos explicar como utilizar a pinça amperimétrica e quais são as suas vantagens para efetuar determinadas medições.
Familiarizar-se com a pinça amperimétrica digital
Para trabalhar em segurança com sistemas eléctricos ou electrónicos, é necessário ter um conhecimento abrangente das directrizes de segurança associadas à utilização de dispositivos ou instrumentos eléctricos. Isto inclui estar ciente das limitações funcionais do equipamento em questão e tomar as medidas adequadas para se proteger contra potenciais perigos que possam surgir durante o seu funcionamento.

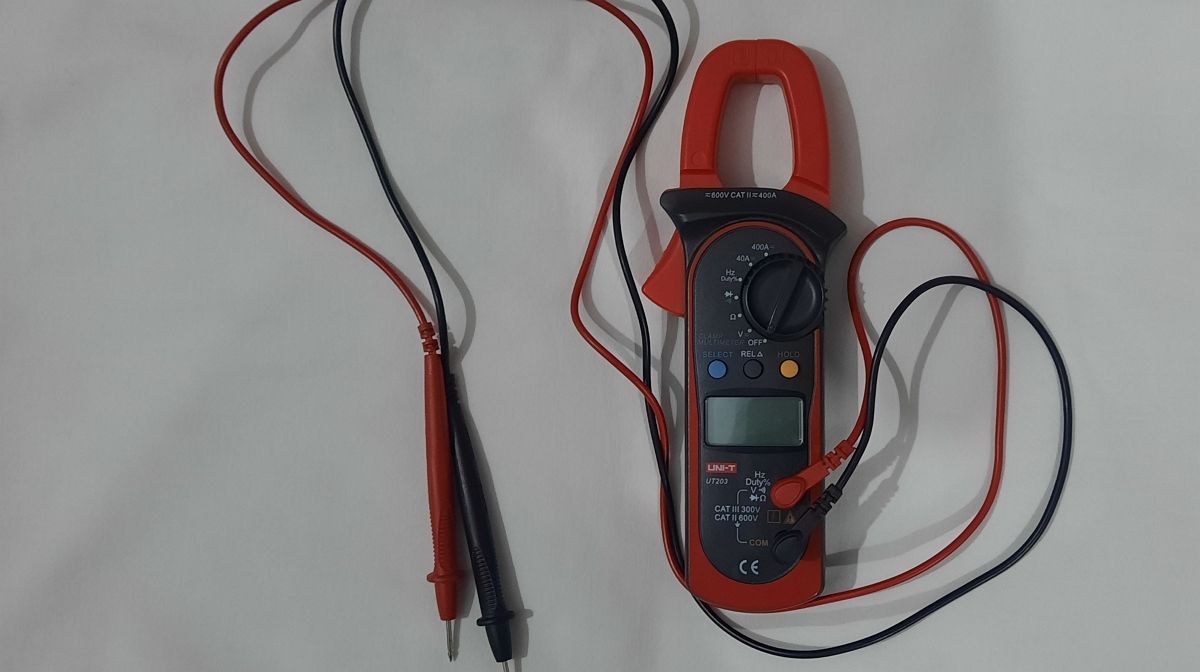

Ao desembrulhar a pinça amperimétrica digital, pode observar-se a sua conceção de mandíbula articulada associada a duas sondas de teste - tipicamente constituídas por uma sonda vermelha e uma preta. Para iniciar o funcionamento, ligue a sonda vermelha ao terminal positivo designado, indicado pelos símbolos de medição relevantes, tais como V, Ω, Hz ou Duty Cycle; em alternativa, o símbolo de díodo pode ser utilizado para fins de identificação. Da mesma forma, insira a sonda preta no terminal comum (COM) para uma ligação perfeita entre a pinça amperimétrica digital e o dispositivo a ser inspeccionado.

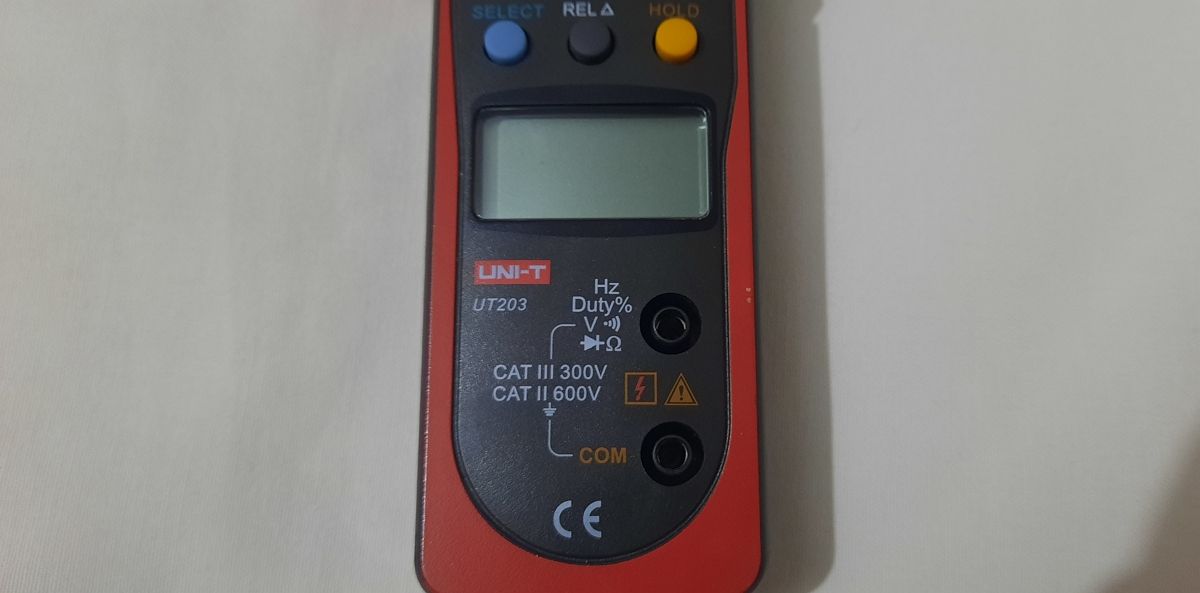

A pinça amperimétrica possui normalmente controlos ou indicadores que permitem a seleção de um modo de medição eléctrica específico. A informação relativa à classificação operacional do dispositivo, como CAT I ou CAT II, pode ser encontrada na literatura do produto do fabricante, juntamente com detalhes sobre a sua utilização pretendida e limitações.
Como é que uma pinça amperimétrica digital mede a resistência
Uma pinça amperimétrica digital funciona fornecendo uma corrente constante através da resistência que está a ser testada, medindo subsequentemente a tensão resultante e utilizando ambos os valores em conjunto com a Lei de Ohm para determinar a resistência eléctrica do componente.

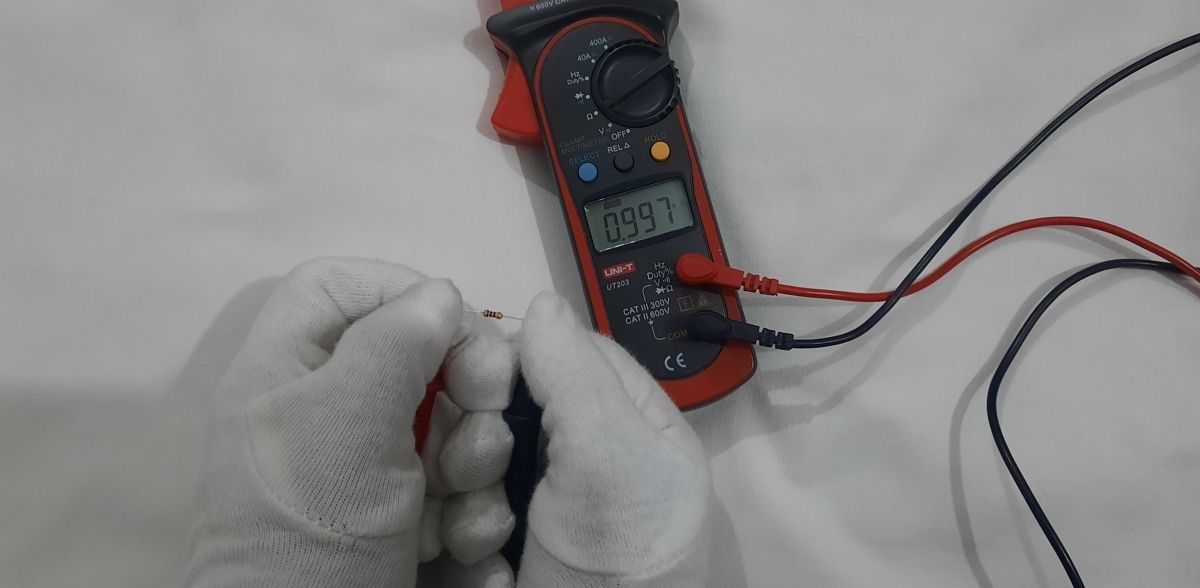

Para medir a resistência utilizando uma pinça amperimétrica, é necessário primeiro configurar o dispositivo para o fazer, ajustando o botão de seleção para o símbolo que representa ohms, denotado como “Ω”. Em seguida, selecionar uma resistência axial e posicionar as pontas de prova do alicate amperímetro nas duas extremidades do componente. Após a ativação, a pinça amperimétrica digital apresentará o valor da resistência calculada no seu visor de cristais líquidos.Este valor também pode ser confirmado através da utilização do sistema de identificação com código de cores da resistência.
Deve ter-se em conta que a medição real de uma resistência num circuito pode variar devido a factores como a sua resistência efectiva resultante da combinação de configurações em série ou em paralelo. Utilizando uma pinça amperimétrica, é possível determinar de forma semelhante o valor da resistência de qualquer resistência de dispositivo de montagem em superfície (SMD), juntamente com qualquer caminho condutor ou fio, empregando a técnica anteriormente mencionada utilizada para medir resistências axiais.
Como uma pinça amperimétrica digital mede a tensão
A maioria das pinças amperimétricas digitais contemporâneas está equipada com uma capacidade de medição de tensão, que é normalmente utilizada para avaliar e verificar a saída de dispositivos, componentes ou circuitos electrónicos. Para realizar esta tarefa, é necessário ativar a definição de medição de tensão adequada, corrente alternada (CA) ou corrente contínua (CC), dentro dos parâmetros do pinça amperimétrica digital.
As medições de tensão são normalmente efectuadas ligando um instrumento de medição a dois pontos específicos de um sistema elétrico. Este processo requer a utilização de duas sondas, sendo uma colocada no ponto de teste que necessita da leitura da tensão, enquanto a outra é ligada a um nível de referência, frequentemente representado como terra. O resultado deste procedimento será observado no ecrã do medidor, sendo que a alteração da posição das sondas apenas inverterá o valor de tensão indicado.
corrente contínua (DC), que permite uma medição exacta, e corrente alternada (AC), tipicamente avaliada através da sua representação de raiz quadrada média (RMS). Os símbolos utilizados para representar estes valores são diferentes; a corrente contínua é indicada por um “V” com ambas as linhas apresentadas, enquanto a corrente alternada é representada por um “V” rodeado por uma forma de onda. É crucial escolher a gama e o modo de medição adequados com base nos requisitos específicos de uma aplicação.
As pessoas que não conhecem as directrizes de segurança eléctrica devem abster-se de manusear sistemas que funcionem com tensões elevadas, quer sejam de corrente alternada ou contínua.
Como uma pinça amperimétrica digital mede a corrente
A medição da corrente eléctrica com uma pinça amperimétrica digital é um processo simples. Este dispositivo permite a avaliação do fluxo de corrente num fio condutor não isolado ou isolado. Para garantir resultados precisos, é essencial isolar o fio que está a ser testado de quaisquer outros fios.A medição de corrente contínua (DC) e corrente alternada (AC) pode ser obtida utilizando o botão SELECT para selecionar o modo DC ou AC, seguido da escolha da gama de corrente apropriada, como 40 amperes ou 400 amperes, através do botão rotativo ou dos botões.

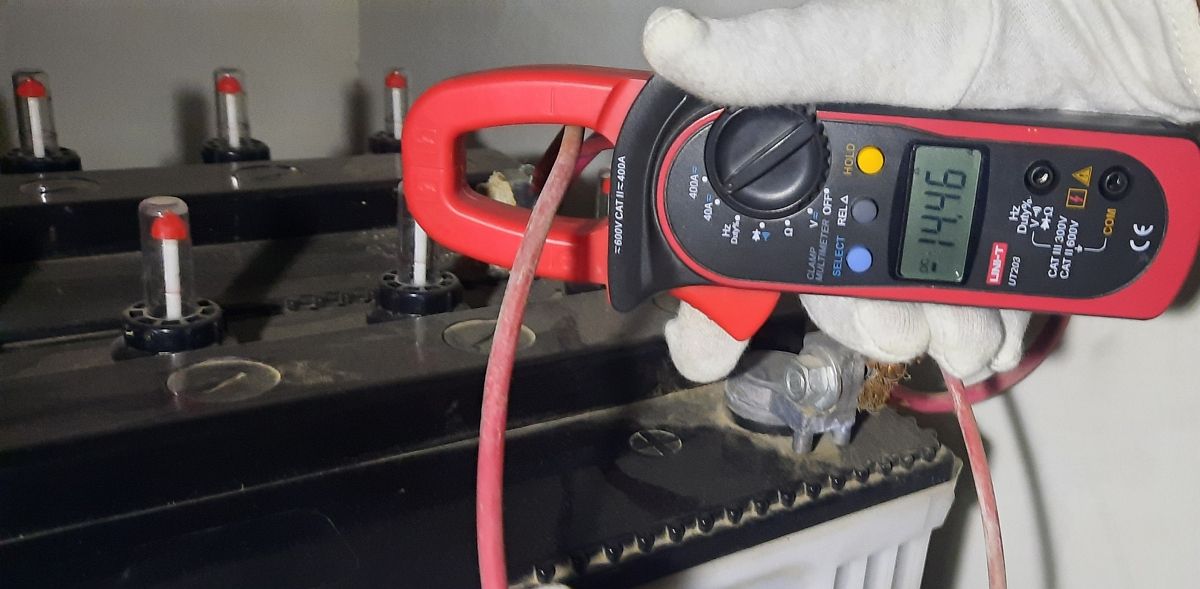

Premir o botão “REL” (Relativo) na pinça amperimétrica digital irá repor o visor do medidor a zero, servindo como ponto de referência para a medição da corrente. Para medir a corrente eléctrica, coloque o fio ou condutor a ser medido dentro das garras do dispositivo enquanto este transporta a respectiva corrente. Deste modo, não ocorre qualquer interrupção do circuito, nem se verifica qualquer perda de energia ou danos no sistema. Além disso, certifique-se de que o condutor é colocado num ângulo reto e centrado entre as garras. Esta orientação permite que as garras funcionem como uma bobina que envolve o condutor aquando do fecho.
Realização de um teste de continuidade utilizando uma pinça amperimétrica
A continuidade eléctrica refere-se à existência de um caminho ininterrupto através do qual a corrente eléctrica pode fluir. A utilização da função de teste de continuidade na nossa pinça amperimétrica digital permite-nos avaliar fusíveis, cabos, ligações eléctricas, condutores e vários outros elementos, determinando a sua capacidade de manter uma ligação eléctrica contínua. Esta função procura tanto a presença de continuidade eléctrica como a quantidade mínima de resistência entre os dois pontos de teste especificados.
Deve ser enfatizado que desligar a fonte de alimentação é crucial durante os testes de continuidade. Ao contrário do que se pensa, esta ação não se destina apenas a fins de segurança. Em vez disso, a continuidade é determinada pela passagem de uma corrente eléctrica insignificante através das duas sondas de teste e pela avaliação da sua resistência. Qualquer corrente eléctrica adicional presente impedirá a pinça amperimétrica de medir com precisão a resistência entre as duas sondas.

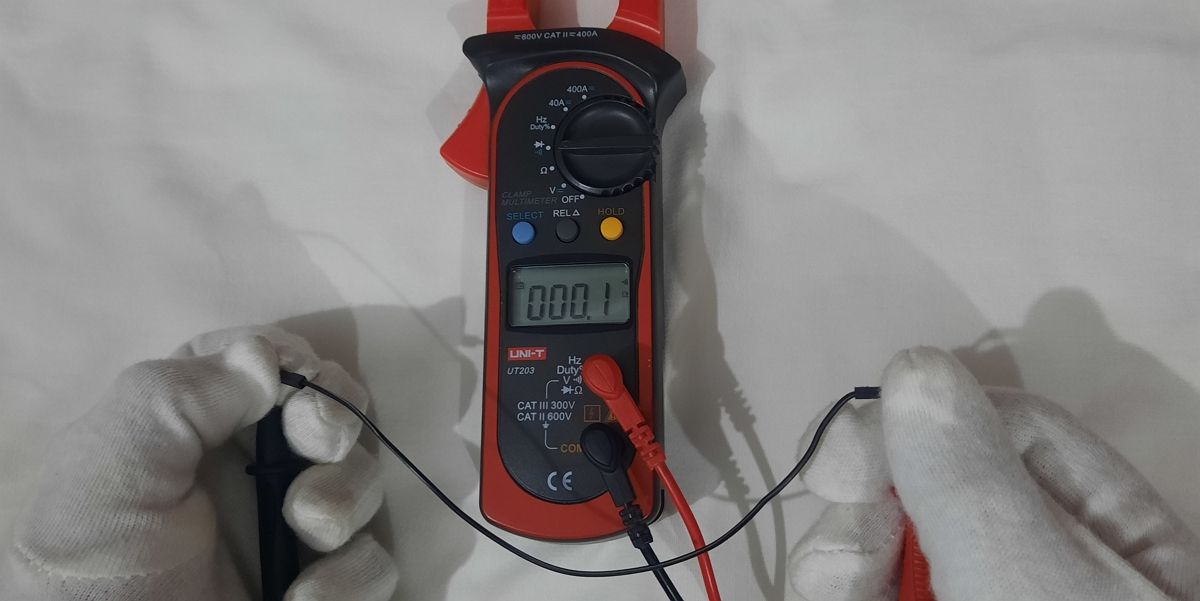

Para executar o teste de continuidade, ajuste o seletor para o ícone de díodo (â-º). Algumas pinças amperimétricas digitais podem necessitar de utilizar botões para ativar esta função. Uma vez activada, o ecrã de visualização da pinça amperimétrica exibirá a letra “V” ou “Ω”. Aplique as sondas de teste nos locais a partir dos quais pretende avaliar a continuidade. A polaridade das sondas de teste normalmente não faz diferença nesta situação. Ao testar a continuidade, a pinça amperimétrica emite um sinal sonoro (um tom) quando identifica uma ligação de circuito constituída apenas por uma resistência mínima (normalmente inferior a 10 ohms), mas permanece silenciosa se o caminho estiver interrompido ou apresentar uma resistência substancial (normalmente superior a 31 ohms).
A indicação sonora permite que o utilizador se concentre no procedimento de teste, evitando a inspeção visual do ecrã do alicate amperímetro. Quando os cabos de teste estão isolados, a pinça amperimétrica digital pode apresentar um estado de sobrecarga, conforme indicado por “OL” no ecrã.
Comparação de desempenho
As pinças amperimétricas digitais e os multímetros digitais são comparáveis na sua capacidade de avaliar características eléctricas fundamentais; no entanto, variam na sua abordagem à medição do fluxo de corrente. As pinças amperimétricas têm a capacidade de determinar a corrente sem interferir com o circuito, o que as torna adequadas para utilização em áreas confinadas ou quando se examinam condutores activos. Além disso, estes dispositivos apresentam um risco mínimo durante o funcionamento devido à sua natureza não invasiva. Apesar de serem utilizados principalmente para avaliar correntes substanciais, as pinças amperimétricas podem apresentar uma sensibilidade reduzida a quantidades mínimas de eletricidade.
Um multímetro digital necessita de colocar as suas sondas eléctricas numa configuração para medir a corrente, posicionando-as em série através dos terminais a partir dos quais se pretende medir a corrente. No entanto, é de notar que os multímetros digitais são geralmente capazes de fornecer medições de corrente mais precisas do que as pinças amperimétricas.
É fácil fazer medições eléctricas com uma pinça amperimétrica
Uma pinça amperimétrica é um instrumento indispensável para pessoas envolvidas em trabalhos eléctricos, incluindo profissionais, amadores e aficionados. Este dispositivo versátil fornece dados críticos para diagnosticar e analisar sistemas eléctricos ou electrónicos, preservando a integridade da cablagem associada. A simplicidade da sua técnica de sondagem permite aos utilizadores verificar as ligações e medir vários parâmetros operacionais sem esforço.
Para efetuar uma avaliação precisa da condutividade eléctrica, basta escolher entre as várias opções disponíveis na interface do dispositivo e, em seguida, colocar o fio sob tensão no seu punho. O indivíduo que realiza esta tarefa, quer seja um perito experiente ou um entusiasta casual, descobrirá que a sua proficiência nesta área facilita muito o processo.
