Jak ponownie nałożyć pastę termoprzewodzącą na kartę graficzną w celu poprawy wydajności?
Karta graficzna się grzeje? Twój procesor graficzny może potrzebować nowej pasty termoprzewodzącej. Nie ma się czego obawiać, a w tym poradniku pokażemy, jak łatwo to zrobić.
Kiedy i dlaczego należy ponownie nałożyć pastę termoprzewodzącą na kartę graficzną?
Image Credit: Jhet Borja
Materiał termoprzewodzący znany jako pasta termoprzewodząca skutecznie wypełnia niewielkie szczeliny istniejące między powierzchnią matrycy GPU a radiatorem chłodzącym. Jednak przy długotrwałej ekspozycji na czynniki środowiskowe, substancja ta jest podatna na proces parowania lub utleniania, co skutkuje zmniejszoną skutecznością w zakresie ułatwiania rozpraszania ciepła z chipu. W konsekwencji może to negatywnie wpłynąć na ogólną wydajność radiatora, wymagając rutynowego ponownego nakładania świeżej pasty termicznej w celu uzyskania optymalnej wydajności chłodzenia.
Nie ma potrzeby martwić się o tę kwestię, jeśli karta graficzna jest stosunkowo nowa, tak jak w ciągu ostatnich kilku lat. Jednak w przypadkach, gdy karta graficzna jest używana lub osiągnęła wiek około trzech lat lub więcej, rozsądne może być rozważenie przeprowadzenia procedury ponownego wklejania.
Wielokrotne stosowanie tego rozwiązania skutecznie przywróci ogólną wydajność urządzenia do pierwotnego stanu, eliminując wszelkie problemy związane z nadmiernym nagrzewaniem lub dławieniem termicznym, które mogły utrudniać jego działanie. Co więcej, utrzymanie optymalnego poziomu temperatury w karcie graficznej znacznie wydłuży jej żywotność, pozwalając cieszyć się płynnym i nieprzerwanym użytkowaniem przez dłuższy czas.
Ryzyko związane z ponownym nakładaniem pasty termoprzewodzącej na kartę graficzną
Chociaż prawdopodobieństwo uszkodzenia układu graficznego podczas procesu wklejania jest stosunkowo minimalne, ważne jest, aby zdawać sobie sprawę z potencjalnych zagrożeń, które mogą się pojawić.
Unieważnienie gwarancji produktu może nie być prawnie egzekwowalne z powodu obecności naklejki unieważniającej gwarancję, jak stwierdziła większość respondentów w ankiecie przeprowadzonej przez Which? Consumer Rights. Należy jednak zauważyć, że niektórzy producenci i sprzedawcy detaliczni mogą nadal odmawiać ochrony gwarancyjnej w oparciu o istnienie takiej naklejki, niezależnie od jej ważności prawnej. Niemniej jednak jest mało prawdopodobne, aby karta graficzna wymagała ponownego uszczelnienia w okresie gwarancyjnym, nawet przy częstym użytkowaniu lub czyszczeniu.
Niewłaściwe obchodzenie się z kartami graficznymi może spowodować uszkodzenie ich komponentów, w tym usunięcie niezbędnych kondensatorów i wystawienie matrycy GPU bez ochronnego zintegrowanego rozpraszacza ciepła (IHS).Nawet niewielkie obrażenia odniesione przez matrycę GPU mogą spowodować poważne usterki lub awarie.
Początkowa aplikacja pasty termoprzewodzącej okazała się nieskuteczna, co wymagało nałożenia dodatkowej warstwy w celu optymalnego rozpraszania ciepła. Na szczęście przeprowadzono kompleksowe testy, aby upewnić się, że procesor graficzny (GPU) pozostał nieuszkodzony podczas tego procesu.
Chociaż perspektywa może wydawać się niebezpieczna, przestrzeganie podanych wskazówek zapewni płynne działanie i potencjalnie zwiększoną wydajność.
Jak ponownie nałożyć pastę termoprzewodzącą na kartę graficzną
Jeśli zaobserwowałeś spadek wydajności swojej karty graficznej, któremu towarzyszy zwiększona emisja ciepła, może to oznaczać dławienie termiczne. Dławienie termiczne występuje, gdy temperatura rdzenia GPU przekracza bezpieczną temperaturę roboczą, powodując spowolnienie lub nawet tymczasowe wyłączenie urządzenia. Aby rozwiązać ten problem, może być konieczne przeprowadzenie procesu znanego jako repasting, który polega na nałożeniu nowej warstwy pasty termicznej między procesorem graficznym a chłodnicą. Dodatkowo, warto również oczyścić komponenty z nagromadzonego kurzu, aby zapewnić optymalny przepływ powietrza i zapobiec przegrzaniu.
Rzeczy, których będziesz potrzebować
Przed rozpoczęciem upewnij się, że posiadasz wszystkie niezbędne materiały. Zaleca się, aby nie kontynuować instalacji w przypadku braku jakichkolwiek wymaganych komponentów.
⭐ Pasta termoprzewodząca
Zestaw śrubokrętów zawiera śrubokręty z łbem torx, przeznaczone do kart graficznych z komponentami z napędem torx.
⭐ Wymienne podkładki termiczne
⭐ Plastikowe narzędzie do podważania
⭐ 99% alkohol izopropylowy
⭐ Kulki bawełniane
⭐ Odpylacz powietrza w puszce (opcjonalnie)
⭐ Żarówka do dmuchawy
⭐ Antystatyczna opaska na nadgarstekantystatyczna opaska na nadgarstek (opcjonalnie)
⭐ Mata antystatyczna (opcjonalnie)
Zakończyłeś wszystkie niezbędne przygotowania, i jesteś gotowy do nałożenia świeżej pasty termoprzewodzącej na GPU.
Krok 0: Sprawdź temperaturę karty graficznej
Zdecydowanie zachęcamy do pominięcia tej krytycznej fazy procesu, ponieważ dokładne testy i ocena wydajności są niezbędne do określenia, czy wysiłki przyniosły pozytywne rezultaty, czy też zaostrzyły istniejące problemy.

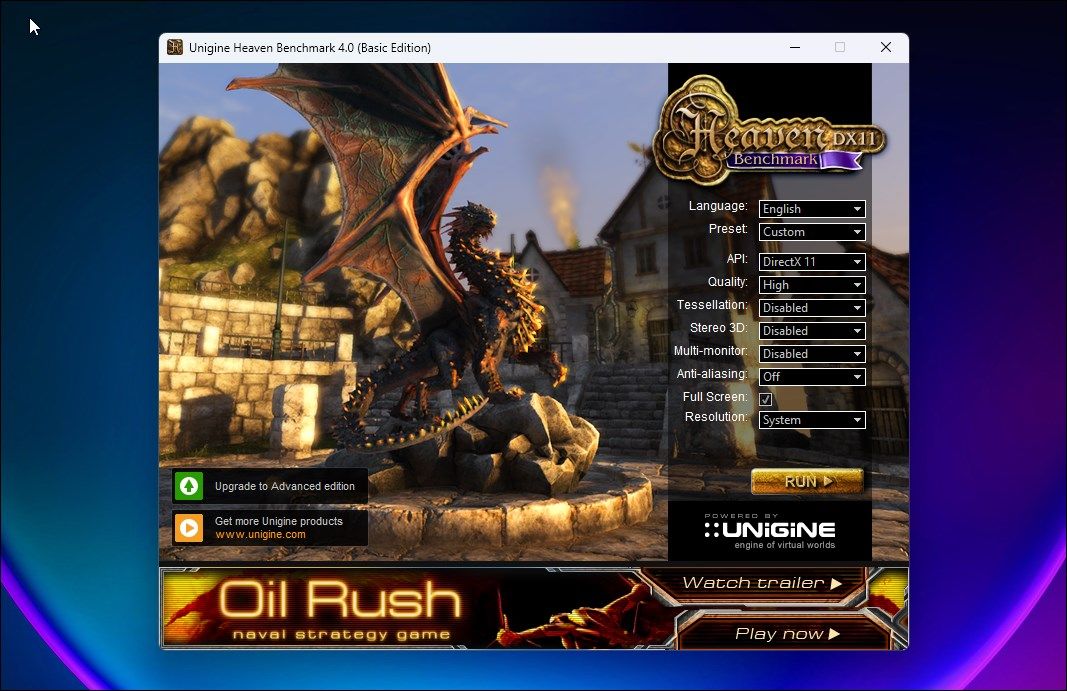

Aby wykonać test, uruchom Unigine Heaven Benchmark w tle i użyj monitora sprzętowego, takiego jak HWiNFO . Pozwól testowi działać przez 10-15 minut, aby upewnić się, że osiągasz maksymalne temperatury.
Prosimy o monitorowanie poziomów temperatury GPU przez cały ten okres. Zaleca się utrzymywanie ich poniżej 80-85 stopni Celsjusza; jednak naszym zaleceniem jest ustawienie celu na 76-78 stopni Celsjusza. Rozważ ponowne wklejenie tylko jako ostateczną opcję. Przed ponownym wklejeniem należy rozpocząć proces obniżania napięcia GPU lub zbadać alternatywne metody łagodzenia przegrzania GPU.

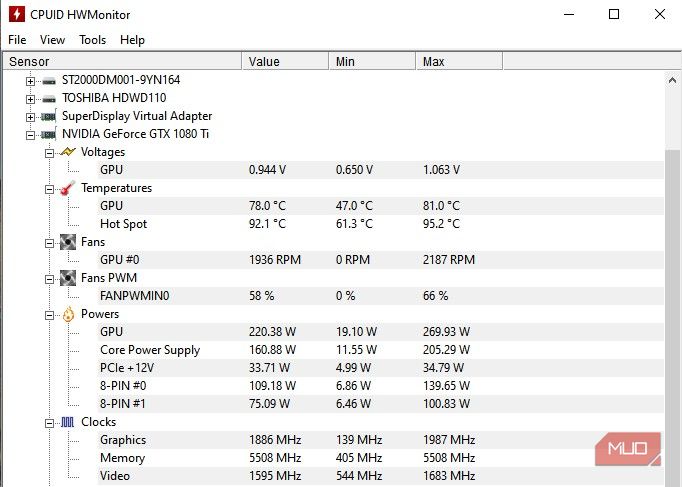

Biorąc pod uwagę, że próbowałem obniżyć temperaturę mojej karty NVIDIA GeForce RTX 1080 Ti poprzez obniżenie jej napięcia do 0,944 V, a mimo to nadal obserwuję odczyty na poziomie 78°C, uważam ten poziom generowania ciepła za nieco nadmierny. Ponadto na uwagę zasługuje fakt, że ten konkretny procesor graficzny został wprowadzony na rynek w 2018 roku i nigdy nie był poddawany konserwacji polegającej na nakładaniu pasty termicznej, co wymusza taką interwencję w tym momencie.
Krok 1: Wyjmij kartę graficzną
Aby zdemontować kartę graficzną, należy zainicjować zamknięcie systemu, wyłączyć źródło zasilania komputera, odłączyć przewód zasilający, a na koniec odłączyć wszelkie połączenia związane z kartą graficzną.
Aby upewnić się, że cały pozostały ładunek elektryczny został odprowadzony z komputera po odłączeniu go od gniazdka ściennego, delikatnie naciśnij przycisk zasilania na urządzeniu przez krótki czas, przytrzymując go, aż wskaże, że nie ma już energii. Proces ten nazywany jest procedurą odłączania lub wyłączania zasilania.
Image Credit: Jhet Borja

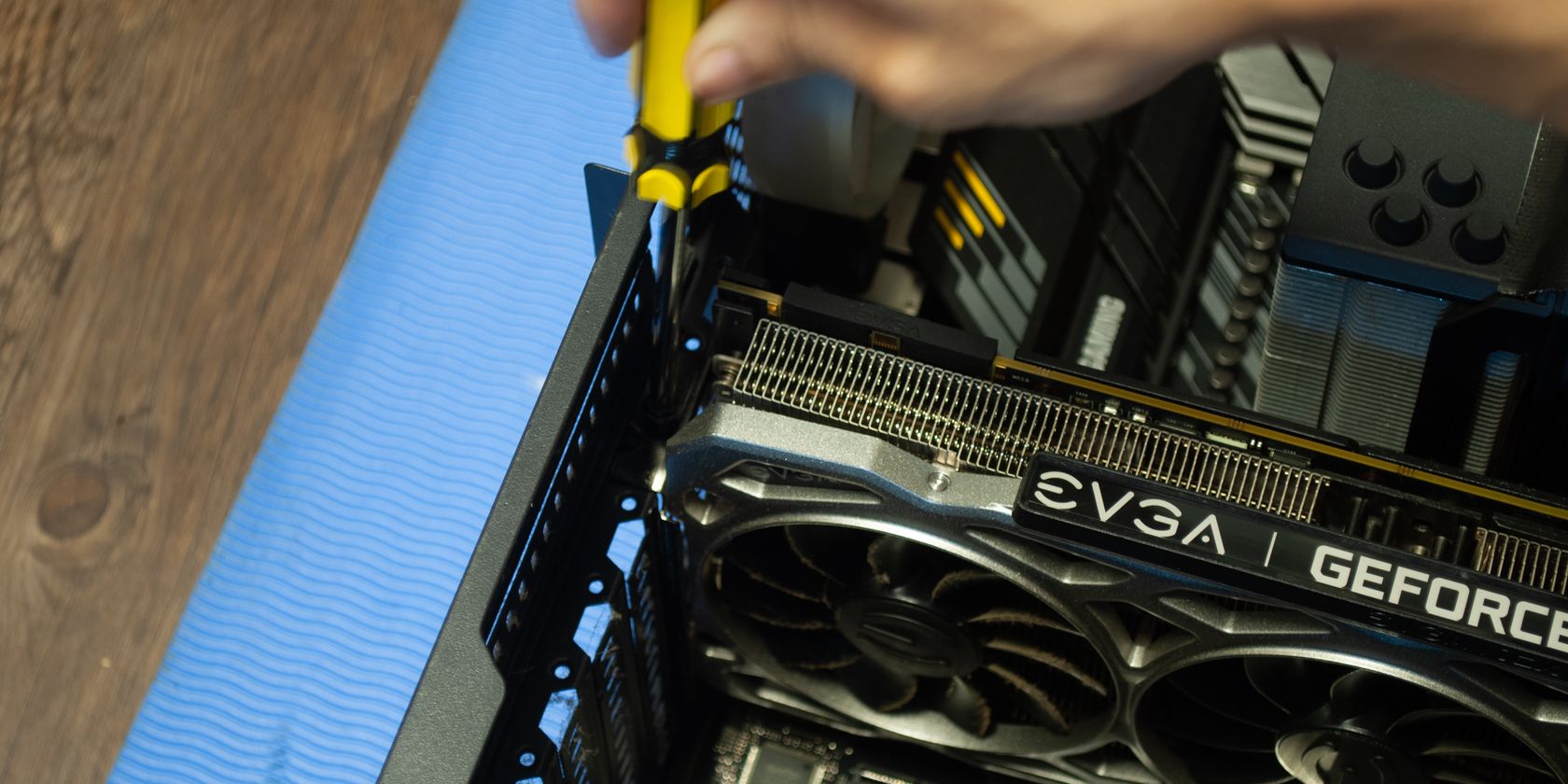

Następnie należy wyjąć kartę graficzną z obudowy, odkręcając śruby mocujące ją na miejscu.
Image Credit: Jhet Borja

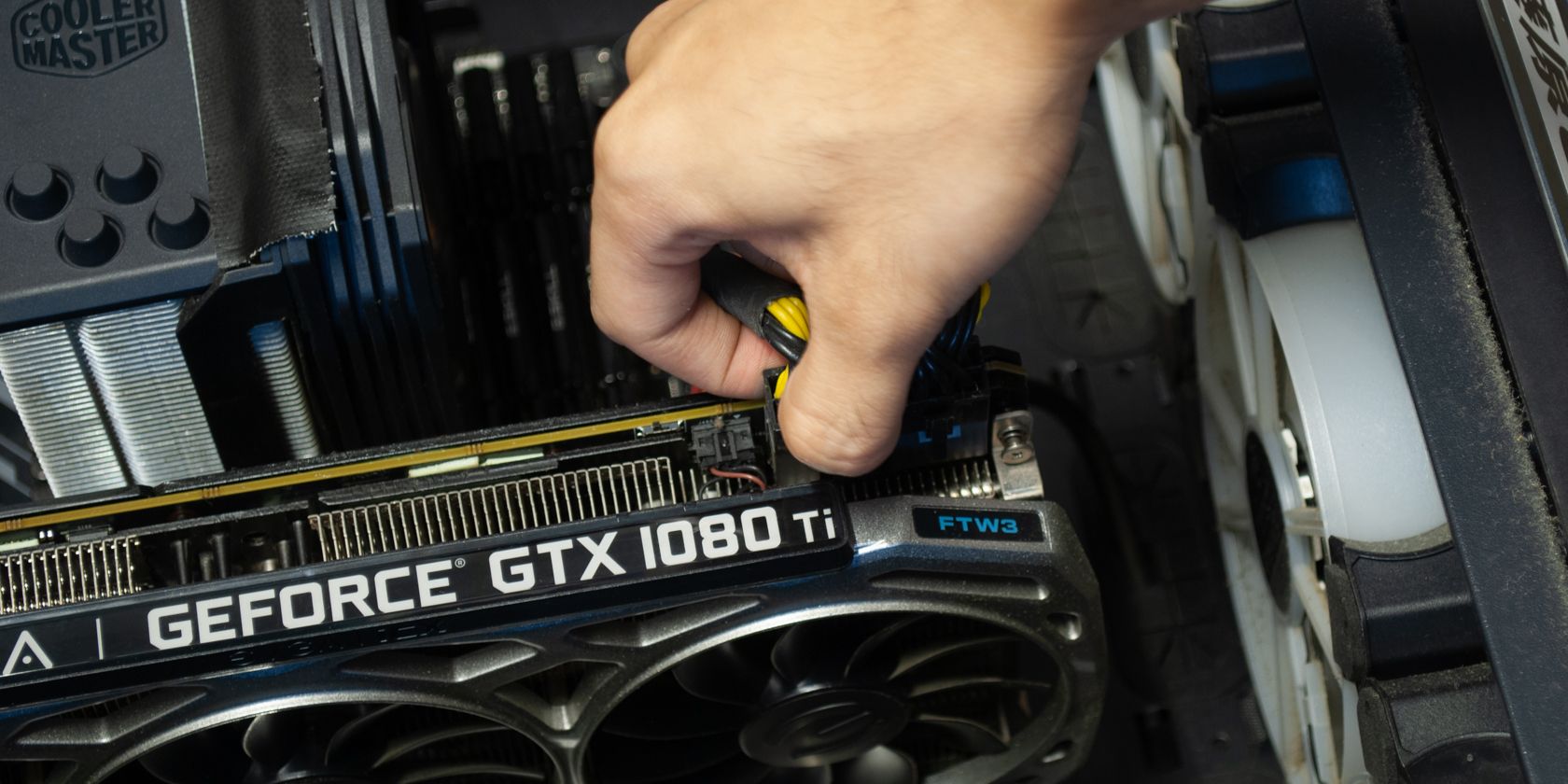

Odłącz połączenia elektryczne związane z procesorem graficznym, usuwając połączenia kablowe przymocowane do obu jego końców.
Image Credit: Jhet Borja

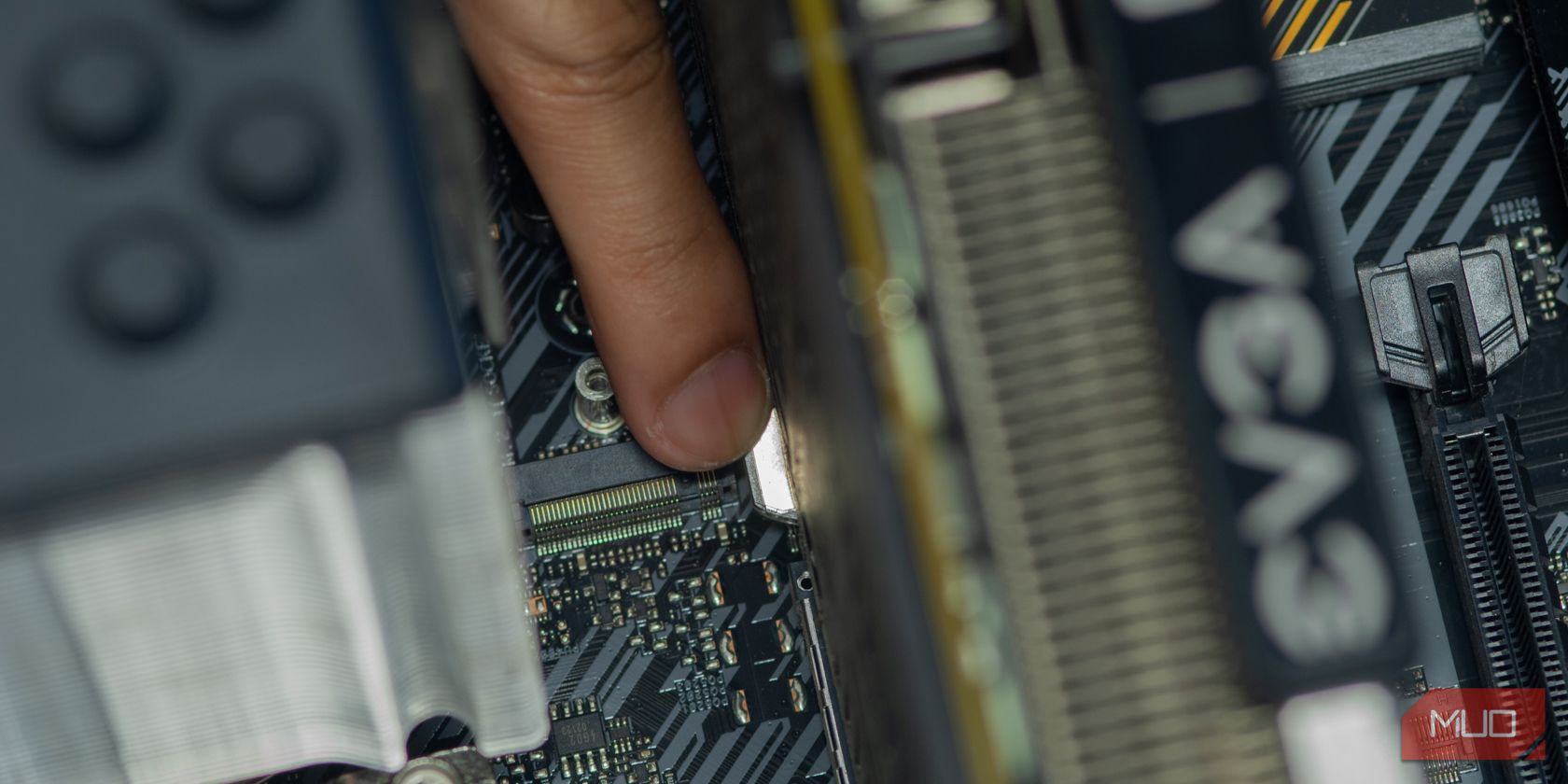

Aby wyjąć kartę graficzną z gniazda na płycie głównej, delikatnie odłącz mechanizm blokujący znajdujący się w gnieździe PCIe, w którym karta jest aktualnie włożona, a następnie ostrożnie wyjmij urządzenie.
Krok 2: Otwórz kartę graficzną
Niektóre procesory graficzne wykazują znaczne różnice w konstrukcji i dostępności. EVGA 1080 Ti FTW3 jest przykładem modelu, który stanowi spore wyzwanie, jeśli chodzi o otwarcie jego obudowy ze względu na skomplikowaną konstrukcję.
Prezentowana karta graficzna może pochwalić się wyjątkową ilością padów termoprzewodzących - przewyższającą typowe oferty.Podczas całego procesu dekonstrukcji dołożono wszelkich starań, aby zapobiec gromadzeniu się obcych cząstek na tych podkładkach, zachowując w ten sposób ich zdolność do ponownego użycia. Biorąc pod uwagę, że niezastosowanie się do tego zalecenia może skutkować uszkodzeniem lub zanieczyszczeniem, rozsądne jest utrzymywanie zapasu części zamiennych w celu zapewnienia odpowiedniego chłodzenia i uniknięcia potencjalnych awarii systemu spowodowanych przegrzaniem.
Image Credit: Jhet Borja

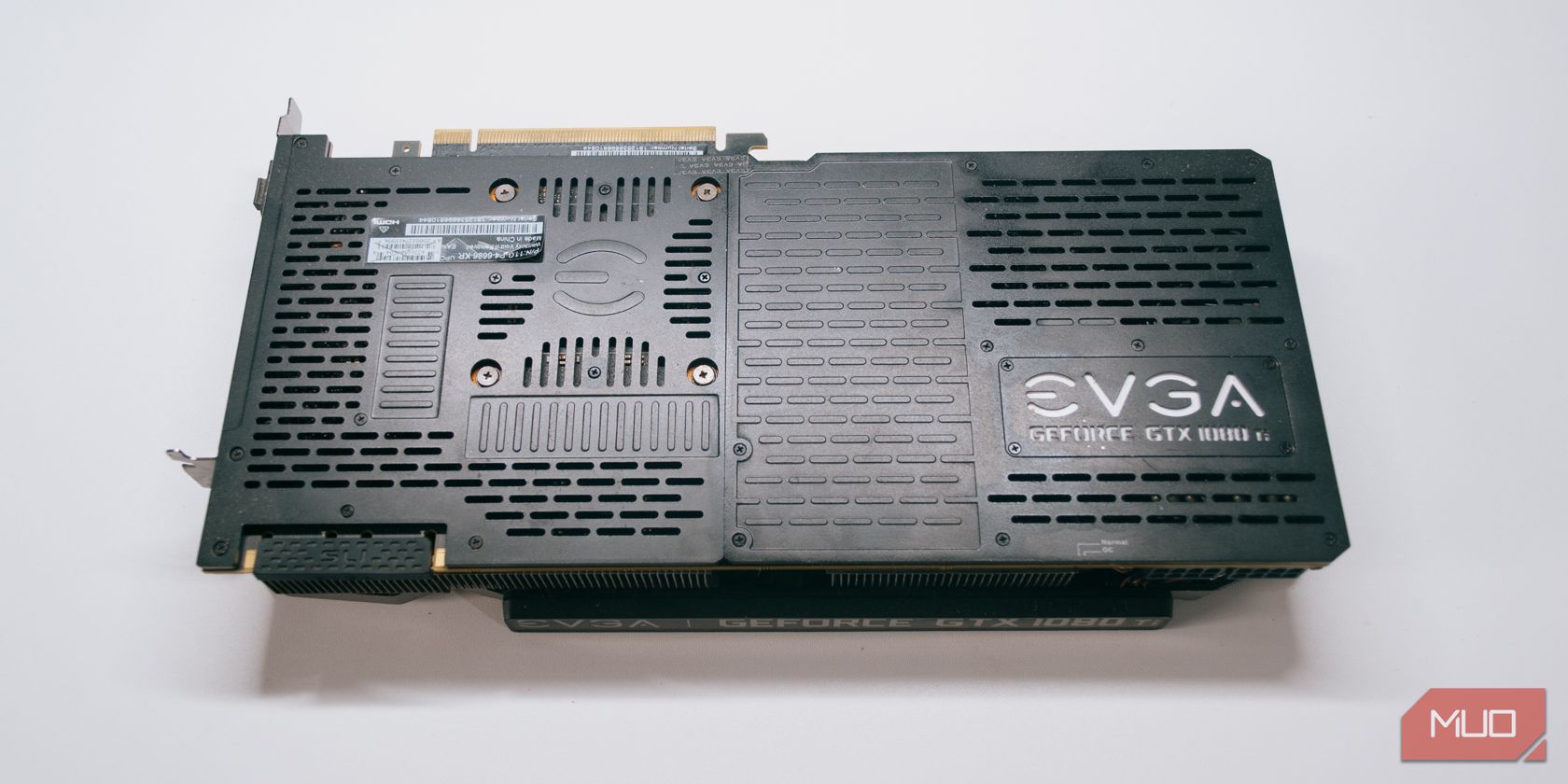

Biorąc pod uwagę podkładki termiczne, należy wyjąć kartę graficzną, odkręcając jej śruby. W tym przypadku zaczniemy od tylnych płyt.
Image Credit: Jhet Borja

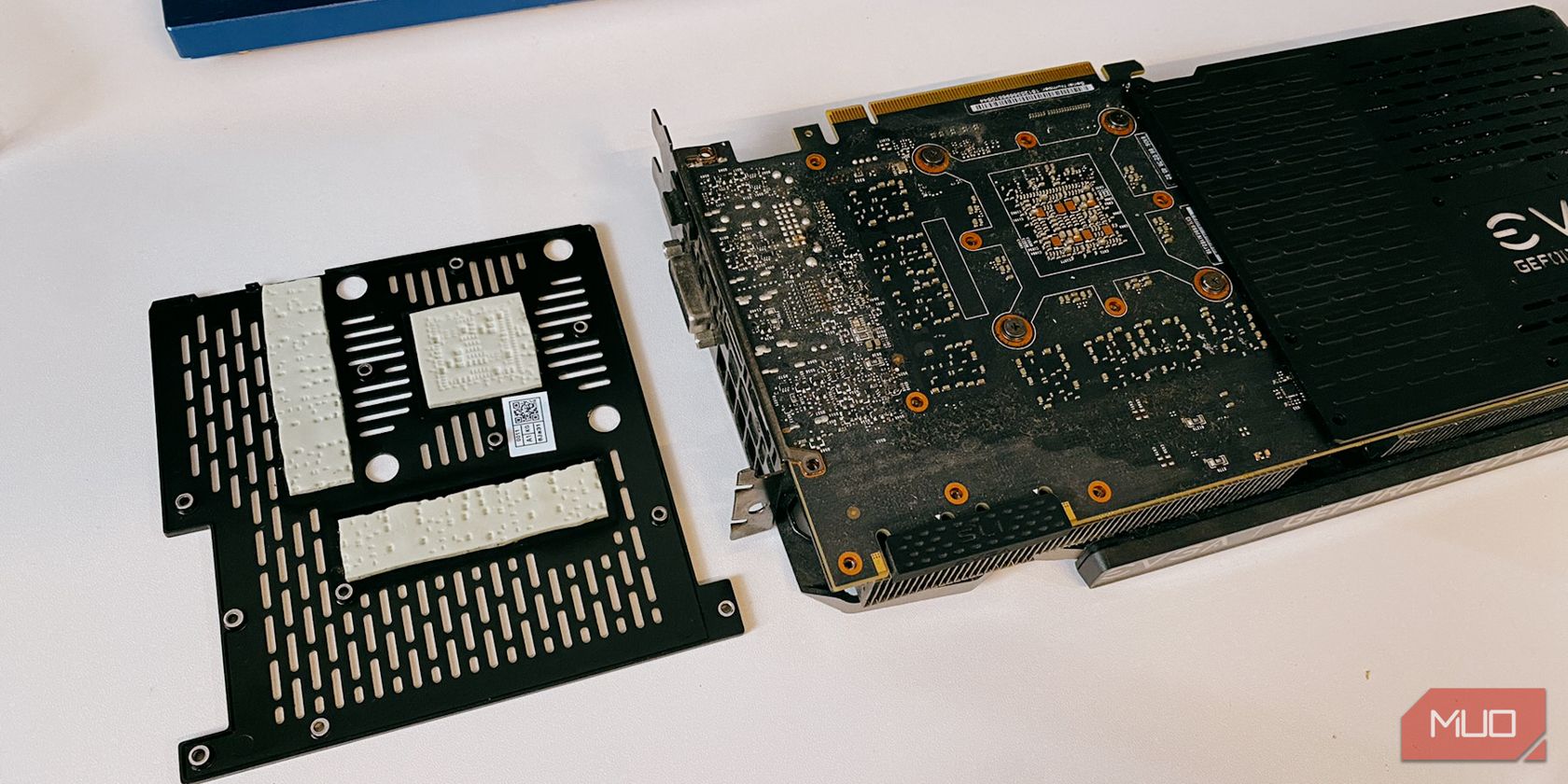

Ostrożnie zdejmij tylną płytę (płyty), zwracając uwagę na ich delikatne podkładki termiczne.
Image Credit: Jhet Borja

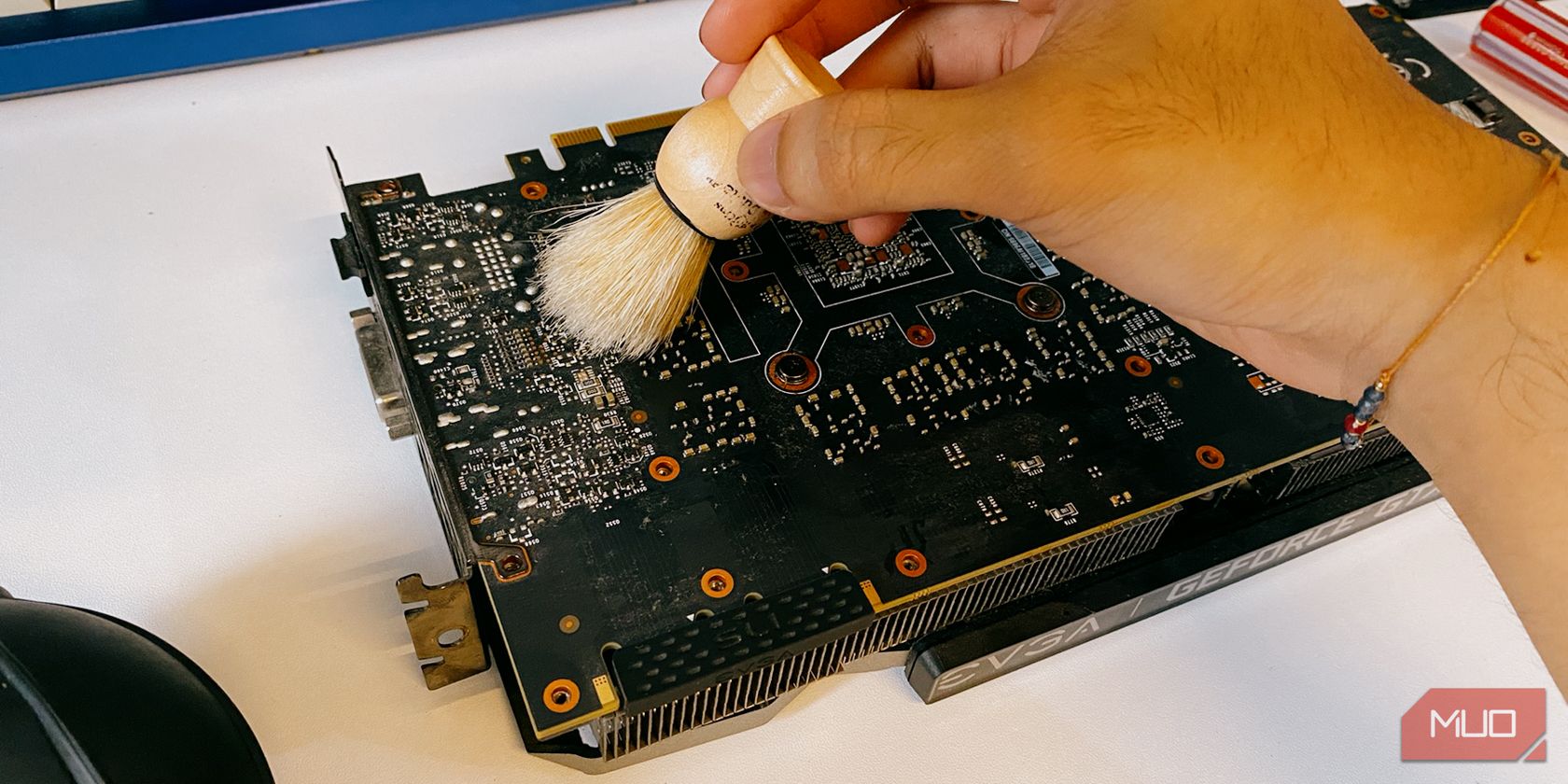

Wykorzystamy tę okazję do oczyszczenia tylnej części, zwiększając w ten sposób wydajność termiczną.
Image Credit: Jhet Borja
Następnie usuniemy mechanizm mocujący składający się ze śrub sprężynowych, które mocują urządzenie chłodzące procesor graficzny (GPU) do komponentu GPU płyty głównej.
Image Credit: Jhet Borja

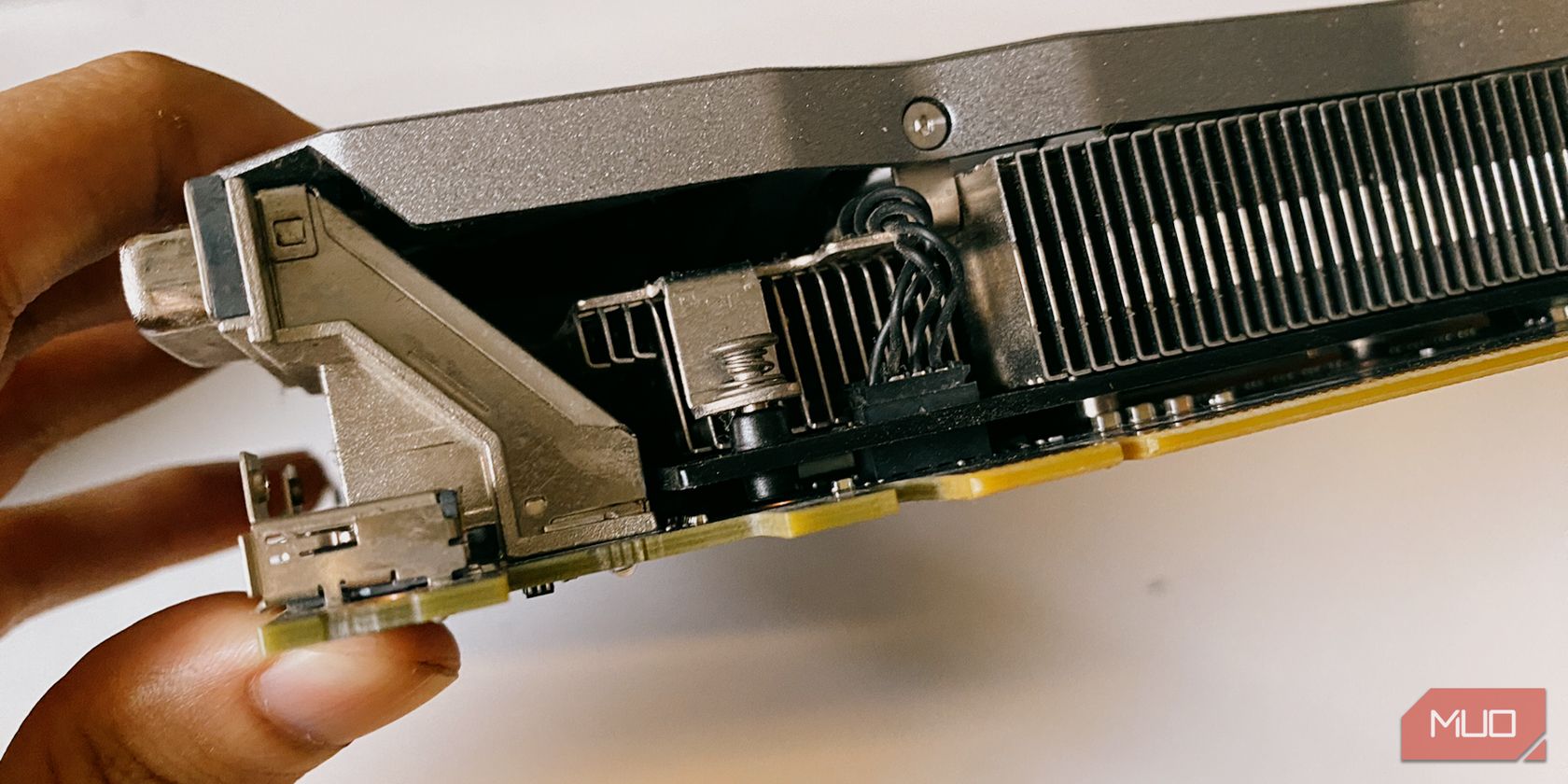

Przed odłączeniem lodówki od źródła zasilania, upewnij się, że wszystkie niezbędne kable zasilające zostały odłączone i, jeśli dotyczy, wspornik wejścia/wyjścia (IO) został poluzowany.
Image Credit: Jhet Borja

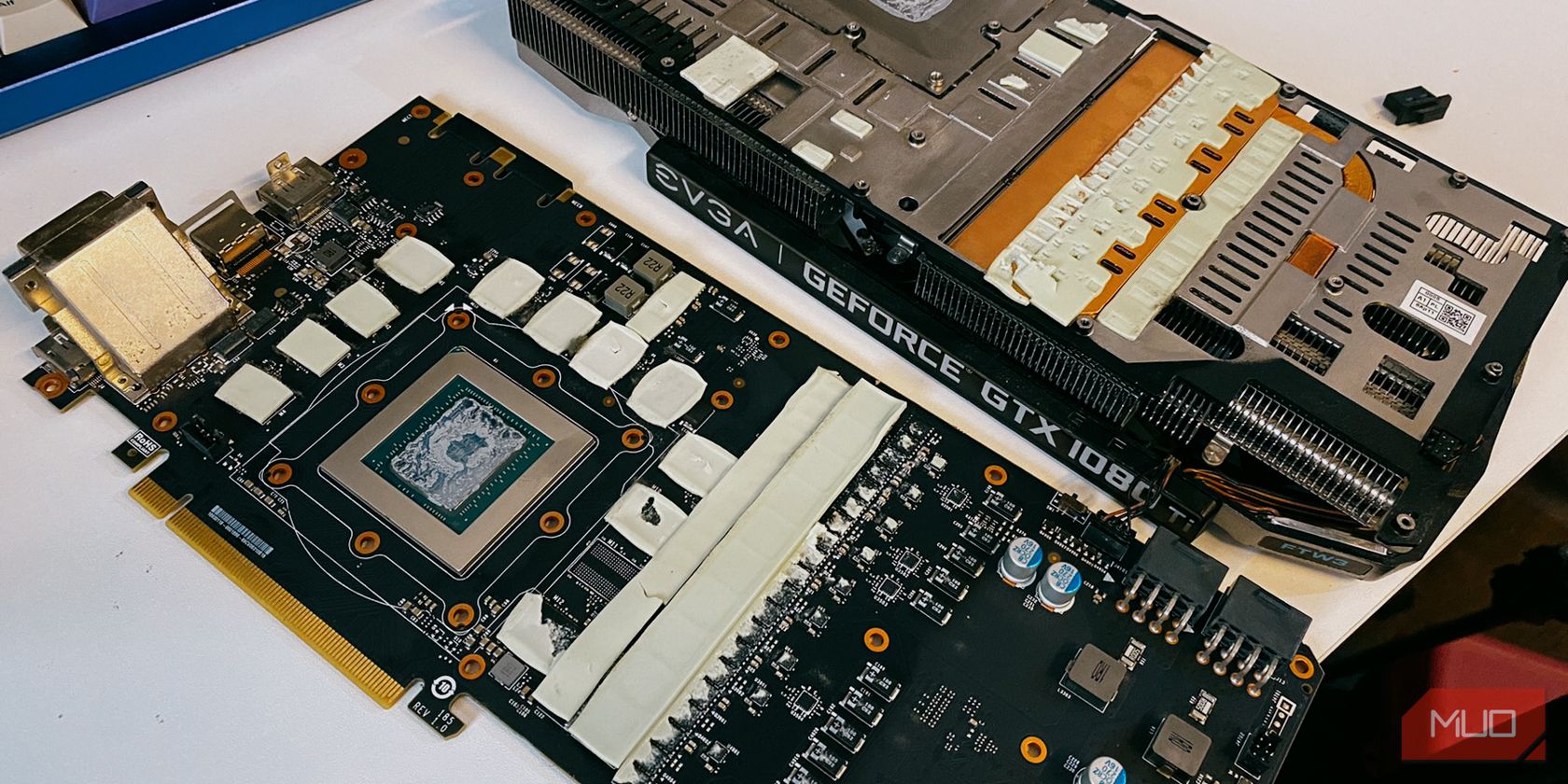

Po usunięciu wszystkich przeszkód, ostrożnie odłącz chłodnicę, uważając, aby nie uszkodzić potencjalnych podkładek termicznych, które mogą znajdować się pod nią.
Krok 3: Usunięcie starej pasty termoprzewodzącej

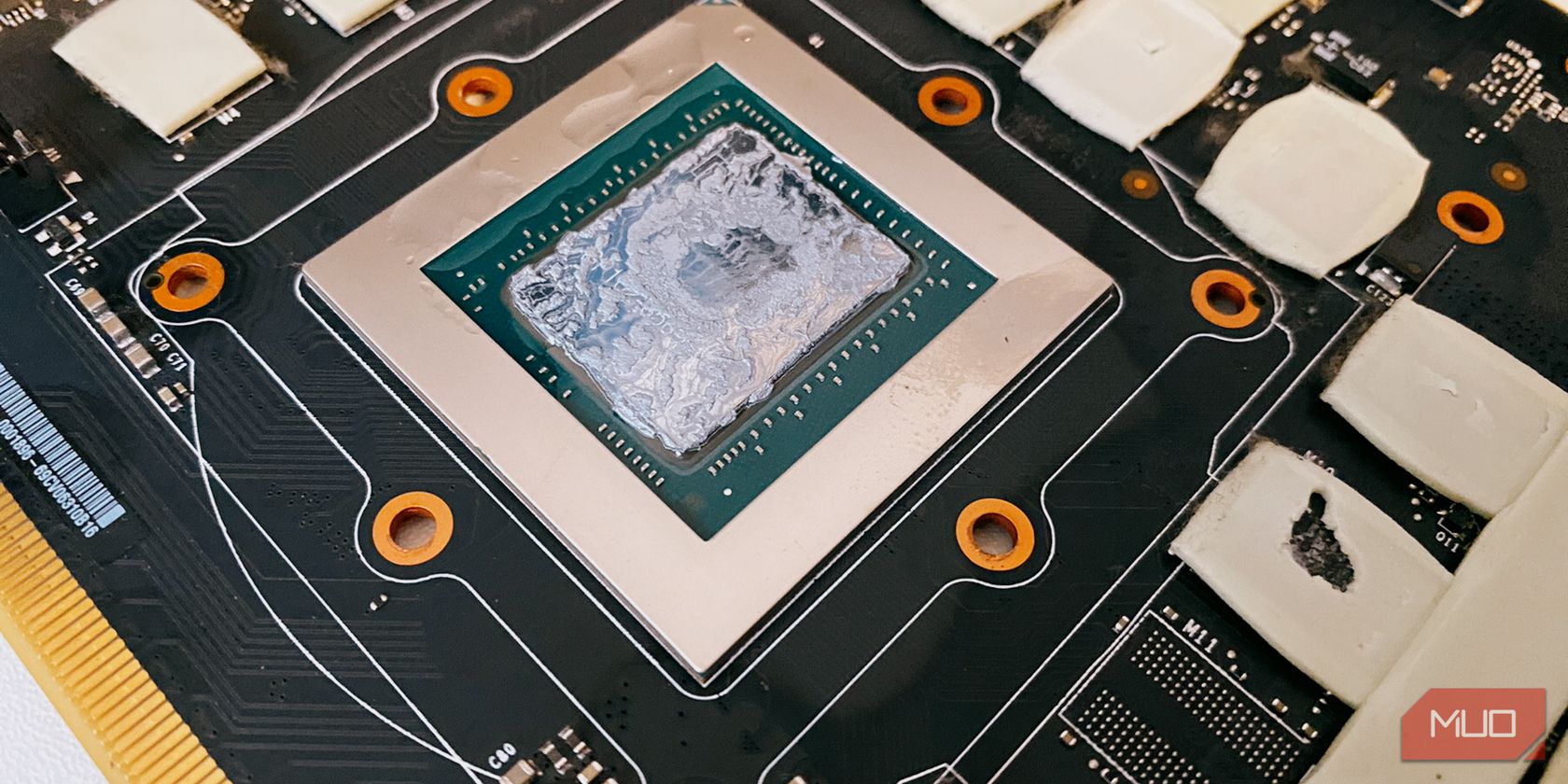

Po odsłonięciu procesora graficznego (GPU), konieczne staje się usunięcie pasty termoprzewodzącej przymocowanej do radiatora i matrycy GPU.
Image Credit: Jhet Borja
Podczas obsługi matrycy GPU należy powstrzymać się od używania jakichkolwiek metalowych skrobaków, ponieważ nawet najmniejsze uszkodzenie jej krawędzi może spowodować nieodwracalne konsekwencje. Zamiast tego należy nałożyć na matrycę odpowiednią ilość 99% alkoholu izopropylowego na kilka sekund, a następnie delikatnie zetrzeć nadmiar pozostałości za pomocą miękkiej szmatki lub wacika. Całkowite usunięcie rozlanych pozostałości nie jest konieczne; wystarczy upewnić się, że powierzchnia pozostaje wolna od zanieczyszczeń.
Image Credit: Jhet Borja

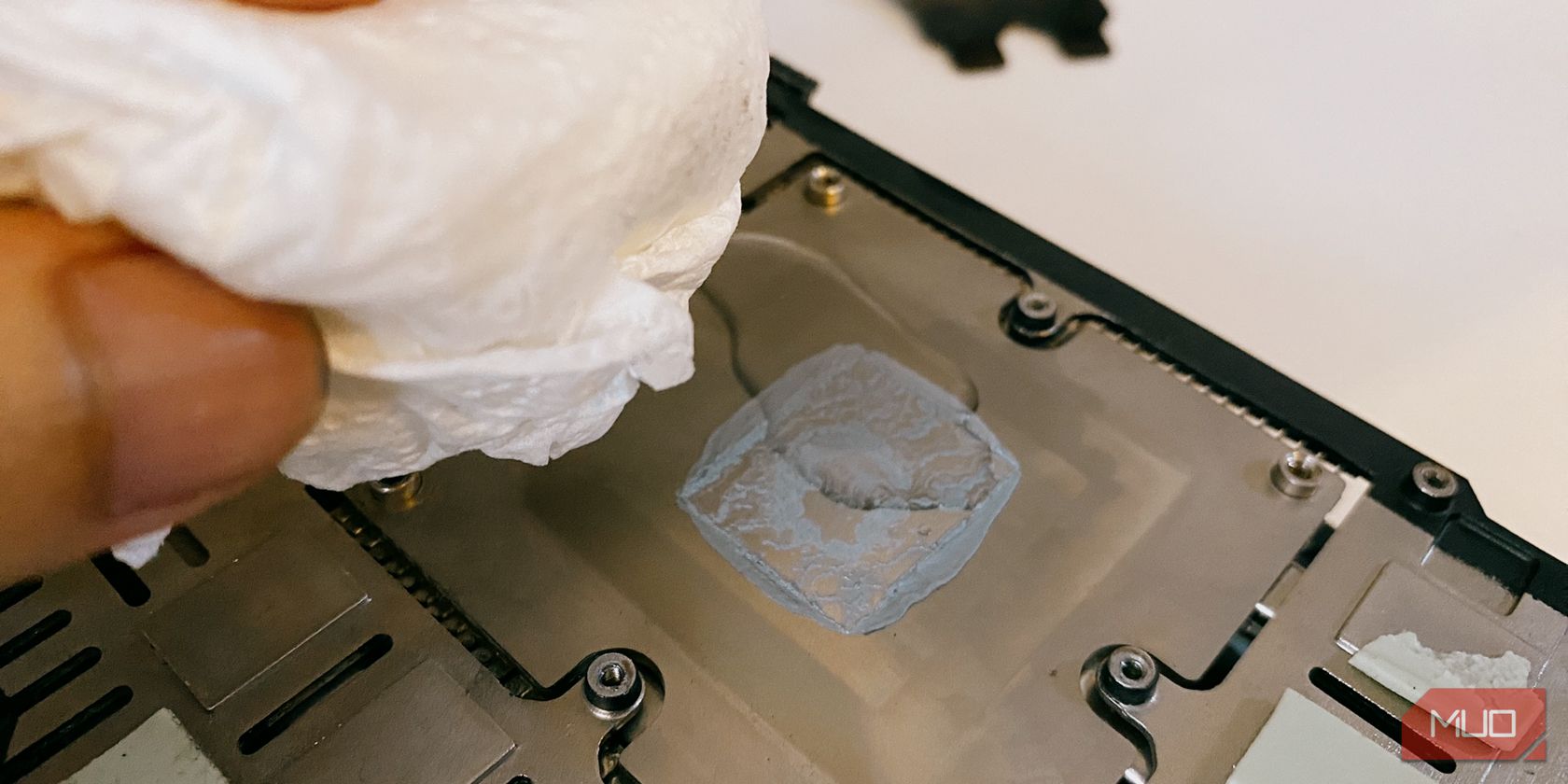

Następnie pozwól alkoholowi przeniknąć i rozpuścić wszelkie pozostałości brudu lub brudu na chłodnicy, nakładając niewielką ilość alkoholu izopropylowego bezpośrednio na powierzchnię za pomocą czystej szmatki. Delikatnie wcieraj roztwór w cały obszar okrężnymi ruchami przez około 30 sekund, a następnie pozwól mu całkowicie wyschnąć na powietrzu. Proces ten zapewnia usunięcie wszelkich śladów zanieczyszczeń przed ponownym nałożeniem samoprzylepnego podkładu grafiki winylowej.
Krok 4: Dodaj nową pastę termoprzewodzącą
Rzeczywiście, minimalizacja rozmiaru matrycy GPU niekoniecznie jest równoznaczna z poprawą wydajności lub żywotności. W przeciwieństwie do procesora, w którym radiator (HIS) jest przymocowany do zintegrowanego rozpraszacza ciepła (IHS), mechanizm chłodzenia GPU obejmuje bezpośredni kontakt między chłodnicą a samą matrycą.
Image Credit: Jhet Borja

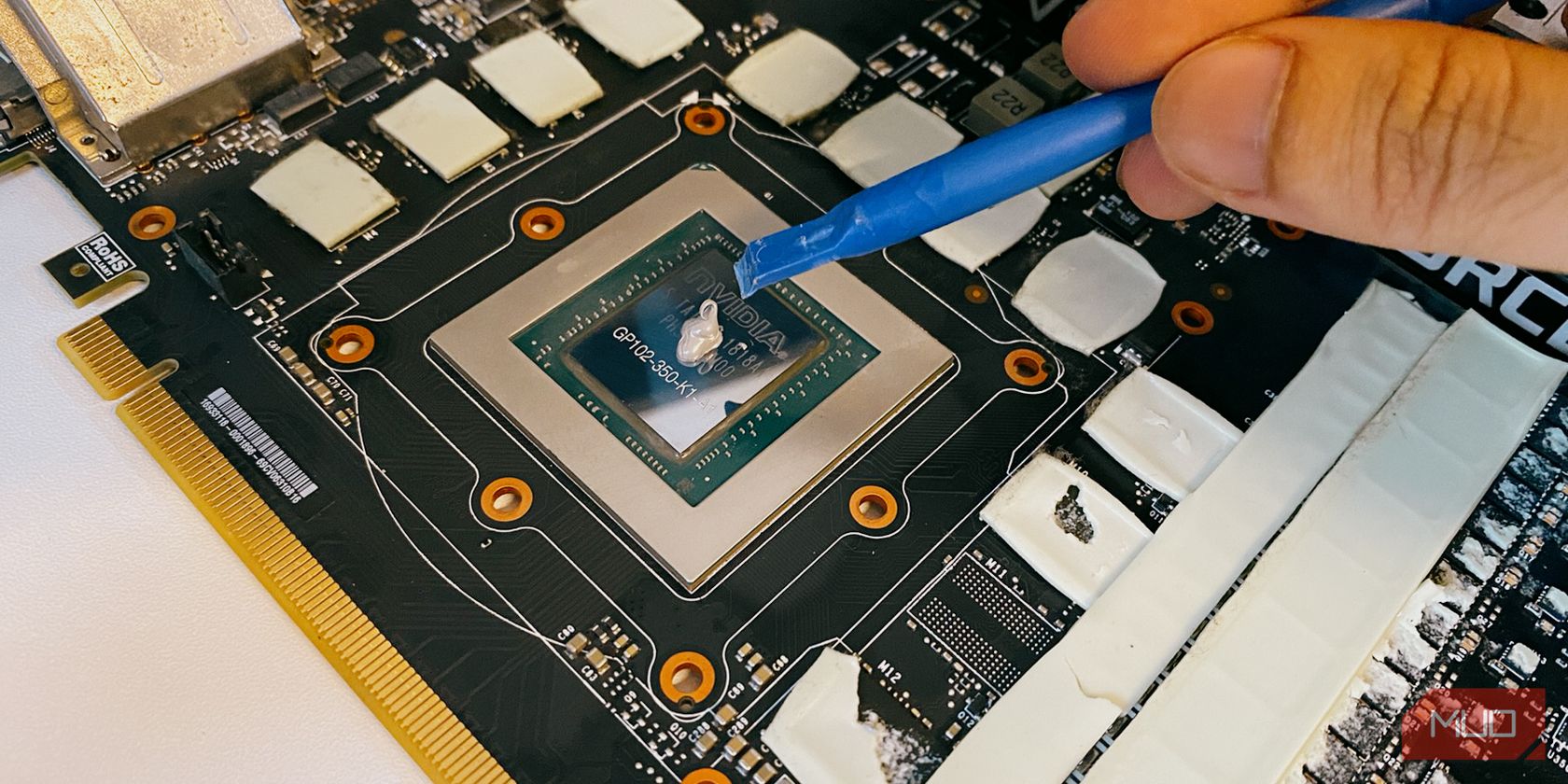

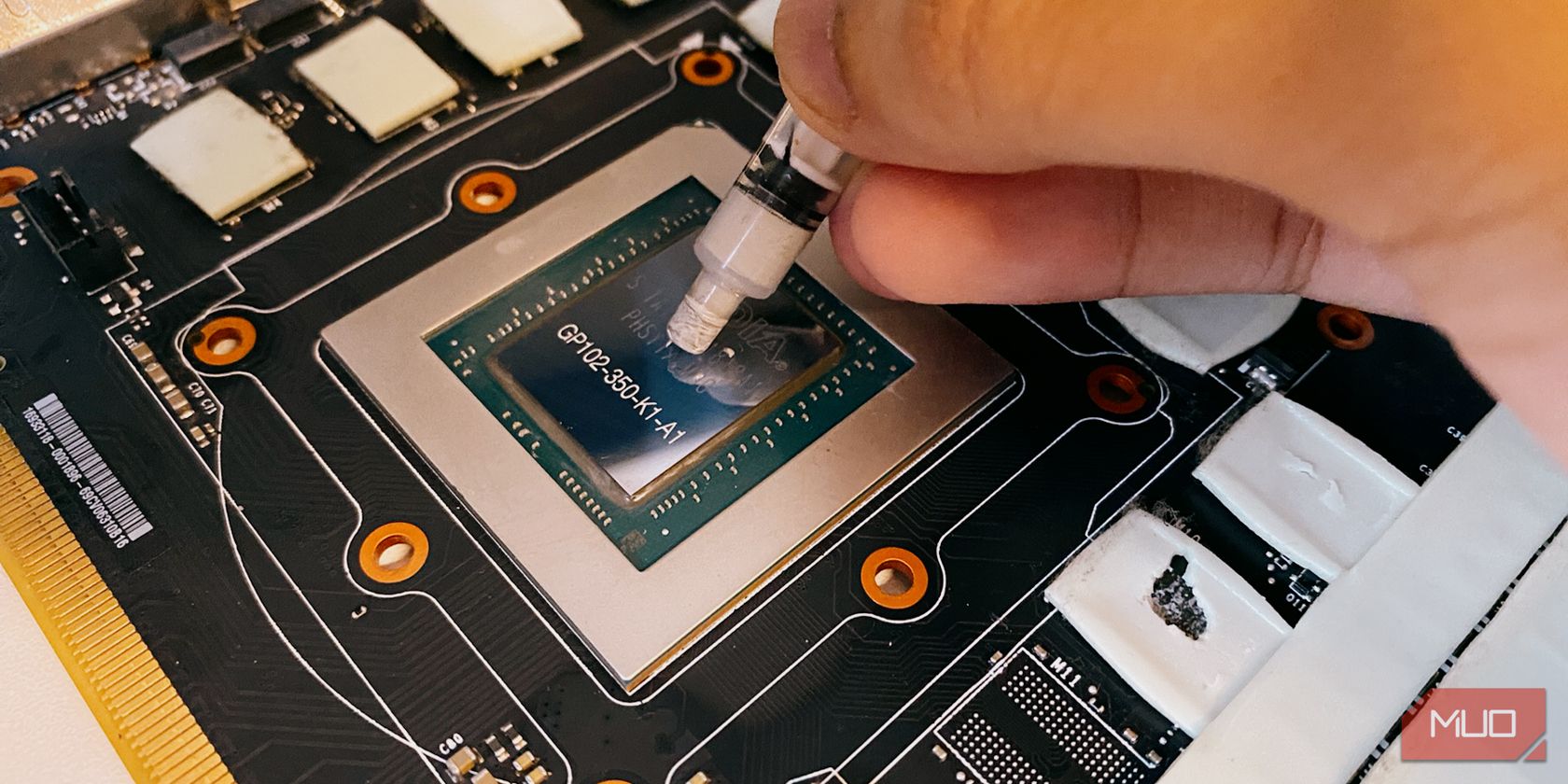

Podczas nakładania pasty termoprzewodzącej na układ CPU, zaleca się użycie dużej ilości w celu optymalnego rozpraszania ciepła. Można użyć większej kropki lub znaku X, chociaż to drugie może spowodować nałożenie nadmiaru materiału. Ważne jest, aby nie nakładać zbyt dużej ilości pasty termoprzewodzącej, ponieważ nie przewodzi ona ciepła, a jej nadmiar może powodować problemy z chłodzeniem. Nie należy jednak przesadnie przejmować się ewentualnym rozlaniem podczas aplikacji, gdyż nie wpłynie to znacząco na wydajność.
Image Credit: Jhet Borja

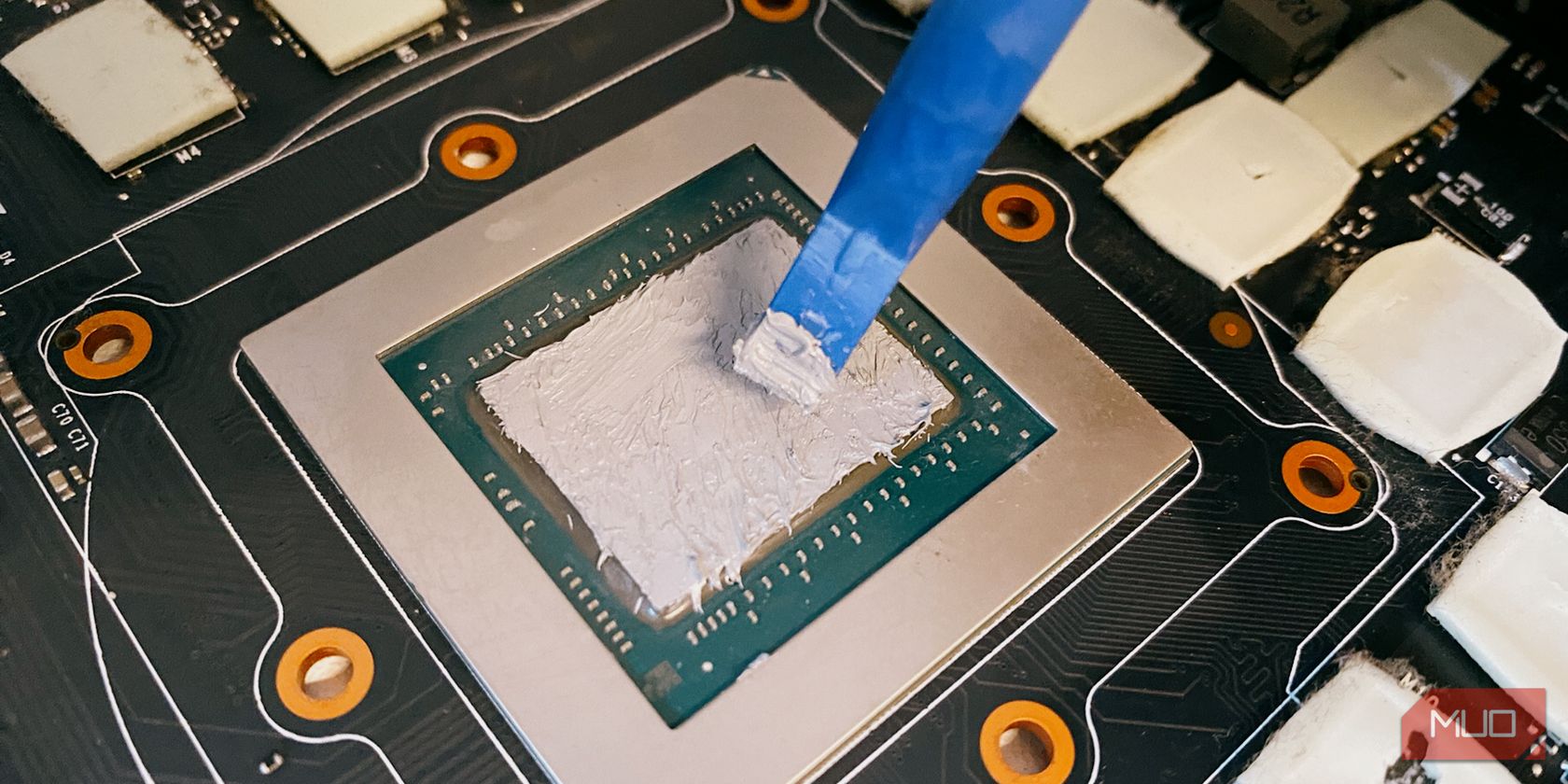

Następnie, i przede wszystkim, należy rozszerzyć jego pokrycie na obrzeża matrycy GPU, jednocześnie upewniając się, że jego granice otrzymują odpowiednią warstwę i nie wykazują oznak zużycia lub przerzedzenia.
Krok 5: Ponowny montaż karty graficznej
Po zakończeniu nakładania pasty termicznej można rozpocząć proces ponownego montażu karty graficznej.
W przypadku, gdy jakiekolwiek podkładki termiczne zostały niewłaściwie umieszczone lub uszkodzone, rozsądnie byłoby je wymienić w tym momencie. Jeśli nie uległy one uszkodzeniu, należy przymocować urządzenie chłodzące i dokręcić sprężyste śruby znajdujące się z tyłu płyty głównej, bezpośrednio za chipem GPU. Zastosuj technikę dokręcania na krzyż, aby uzyskać optymalne rezultaty.
Po pierwsze, podłącz złącza zasilania z chłodzenia procesora do płyty głównej; po drugie, przymocuj wspornik IO; po trzecie, zainstaluj backplate (y) na karcie graficznej (jeśli dotyczy).
Krok 6: Przetestuj i porównaj temperatury
Aby upewnić się, że praca została zakończona pomyślnie i nie wymaga dalszych poprawek, kluczowe jest przeprowadzenie testów.
Podobnie, przeprowadzenie długotrwałego testu porównawczego przy użyciu niezawodnego narzędzia do monitorowania temperatury GPU ma kluczowe znaczenie. W tym kontekście, rozsądne byłoby rozważenie włączenia oprogramowania EVGA Precision X1 do procesu oceny. To konkretne oprogramowanie oferuje cenny wgląd w temperaturę pracy poszczególnych komponentów, takich jak te znajdujące się pod podkładkami termicznymi. Identyfikując wszelkie potencjalne odchylenia od optymalnych parametrów wydajności, użytkownicy mogą określić, czy konieczna jest dalsza konserwacja lub wymiana.
Po przeprowadzeniu wstępnej próby zaobserwowałem, że temperatura GPU osiągnęła wysoki poziom 90 stopni Celsjusza, podczas gdy pozostałe komponenty pozostały na bardziej umiarkowanym poziomie. Po zbadaniu wnętrza karty graficznej odkryłem, że chociaż pasta termoprzewodząca była równomiernie rozprowadzona, to były obszary, w których stała się cieńsza i wykazywała puste przestrzenie w pokryciu.
Po nałożeniu dodatkowej pasty termicznej, przeprowadziłem 10-minutowy test przy niewielkim wzroście napięcia, ponieważ zaobserwowałem pewną niestabilność przy 0,944V. Pomimo podwyższonego napięcia, moje odczyty temperatury wynosiły średnio około 75,7 stopni Celsjusza.

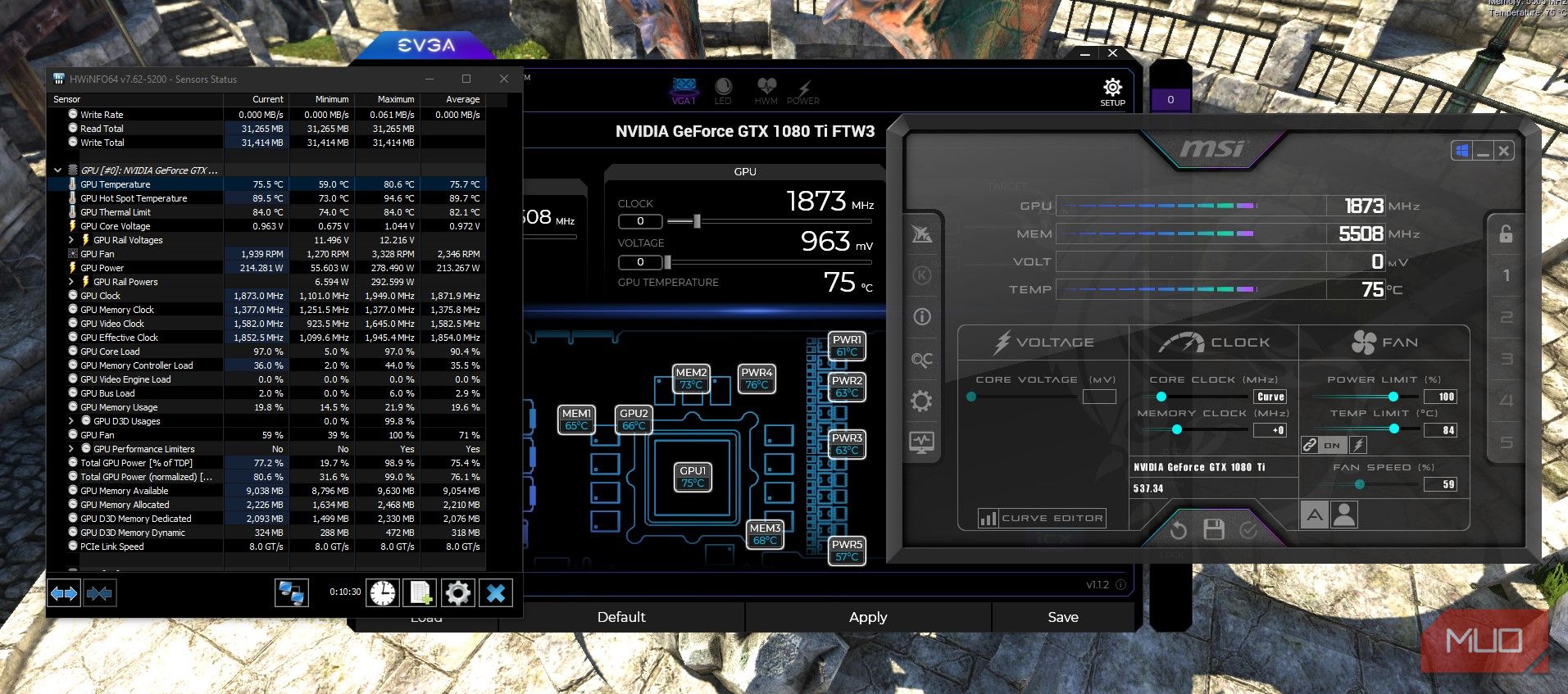

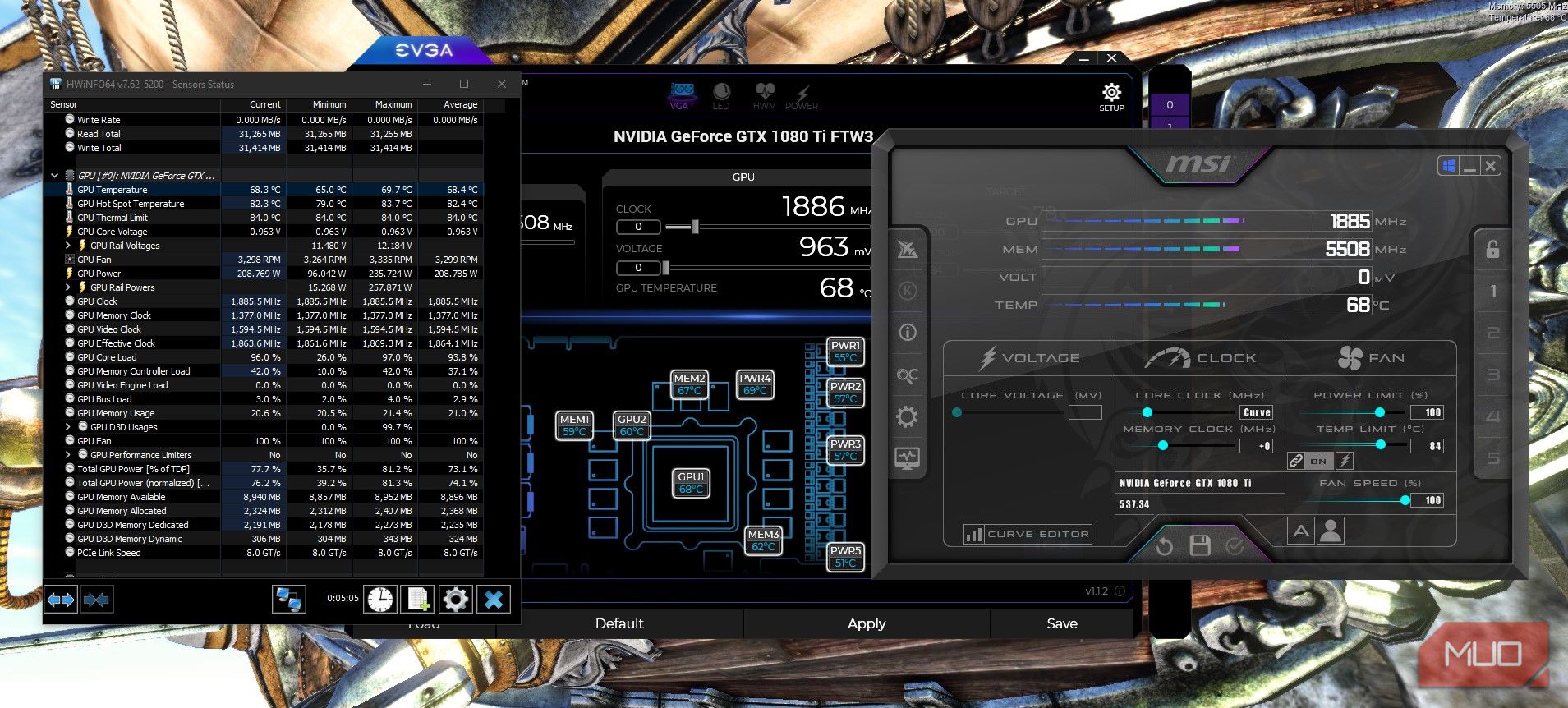

Starałem się określić minimalną temperaturę, jaką można osiągnąć, wykorzystując 100% prędkości wentylatora zamiast polegać na ustawieniu automatycznym. Ku mojemu zaskoczeniu, temperatura systemu przestała rosnąć po osiągnięciu 68,4°C, osiągając szczyt 69,7°C w ciągu zaledwie pięciu minut. Alternatywnie, można skonfigurować spersonalizowaną krzywą wentylatora, która inicjuje stopniowy wzrost do pełnej wydajności wentylatora, gdy temperatura osiągnie około 70°C. Takie podejście wiąże się jednak ze zwiększonym poziomem słyszalności.
Zwiększ wydajność i wydłuż żywotność swojej karty graficznej dzięki nowej paście termicznej
Ożywienie wysłużonej karty graficznej poprzez jej regenerację to bardzo skuteczny sposób na zwiększenie zarówno jej funkcjonalności, jak i żywotności. Konsekwentna konserwacja urządzenia pozwala karcie graficznej przetrwać dekadę lub dłużej. Naszym celem było umożliwienie użytkownikom osiągnięcia niższych poziomów temperatury i odzyskania zmniejszonej wydajności karty graficznej.
