Jak rozebrać konsolę Xbox 360 Slim w celu naprawy i modyfikacji?

Istnieje wiele powodów, dla których warto rozebrać konsolę Xbox 360. Jeśli twoja konsola Xbox 360 stale pada ofiarą niesławnego Czerwonego Pierścienia Śmierci, prostą naprawę lutowniczą można rozpocząć od otwarcia obudowy. To jednak nie tylko naprawy. Możesz otworzyć obudowę Xbox 360, jeśli chcesz dodać nowe funkcje do swojej w pełni funkcjonalnej konsoli.

Rzeczywiście, istnieje kilka prostych procedur, które można zastosować, aby rozebrać konsolę Xbox 360, niezależnie od motywacji stojącej za takim działaniem.

Narzędzia potrzebne do otwarcia konsoli Xbox 360 Slim

Aby rozpocząć odpowiadanie na pytanie dotyczące procedury uzyskiwania dostępu do konsoli Xbox 360, konieczne jest zaopatrzenie się w zestaw wymaganych narzędzi. W szczególności należy uzyskać kolejne instrumenty:

⭐Płaski śrubokręt

⭐Śrubokręt T10 Torx

⭐Niezgięty spinacz do papieru

Alternatywna opcja dla spudgera może być wykorzystana, jeśli nie jest łatwo dostępna; jednak płaski śrubokręt wystarczy w przypadku jego braku.

Posiadanie kolekcji wygodnych pudełek do przechowywania śrub może być bardzo korzystne, szczególnie gdy przychodzi czas na demontaż i ponowny montaż danego elementu. Możliwość łatwego zlokalizowania i uzyskania dostępu do każdej pojedynczej śruby jest niezbędna podczas tego procesu, a posiadanie ich dobrze zorganizowanych z wyprzedzeniem pozwoli zaoszczędzić znaczną ilość czasu i frustracji później.

Aby zminimalizować ryzyko wyładowań elektrostatycznych (ESD) wpływających na delikatne elementy wewnętrzne konsoli Xbox, zaleca się okresowe dotykanie gołej metalowej powierzchni konsoli. Alternatywnie, użycie antystatycznej opaski na nadgarstek zabezpieczającej przed wyładowaniami elektrostatycznymi może zapewnić dodatkową ochronę przed potencjalnymi wstrząsami elektrycznymi, które mogą spowodować uszkodzenie urządzenia.

Kroki demontażu konsoli Xbox 360

Po zdobyciu niezbędnych narzędzi, jesteśmy przygotowani do demontażu fasady konsoli Xbox 360, która kontrastuje z kilkoma innymi modelami konsol pod względem łatwości dostępu do jej wewnętrznych mechanizmów. Przed uzyskaniem dostępu do wewnętrznych elementów systemu wymagane jest wyodrębnienie płyty czołowej, paneli bocznych, sekcji podstawy i górnej obudowy.

Do demontażu konsoli Xbox 360 S można podejść inaczej niż do innych modeli ze względu na różnice w konstrukcji jej obudowy. Ważne jest, aby zidentyfikować odpowiednie miejsce do usunięcia wsporników mocujących obudowę konsoli, ponieważ niezastosowanie się do tego może doprowadzić do uszkodzenia lub nieprawidłowego działania.

Zdejmowanie bocznych osłon

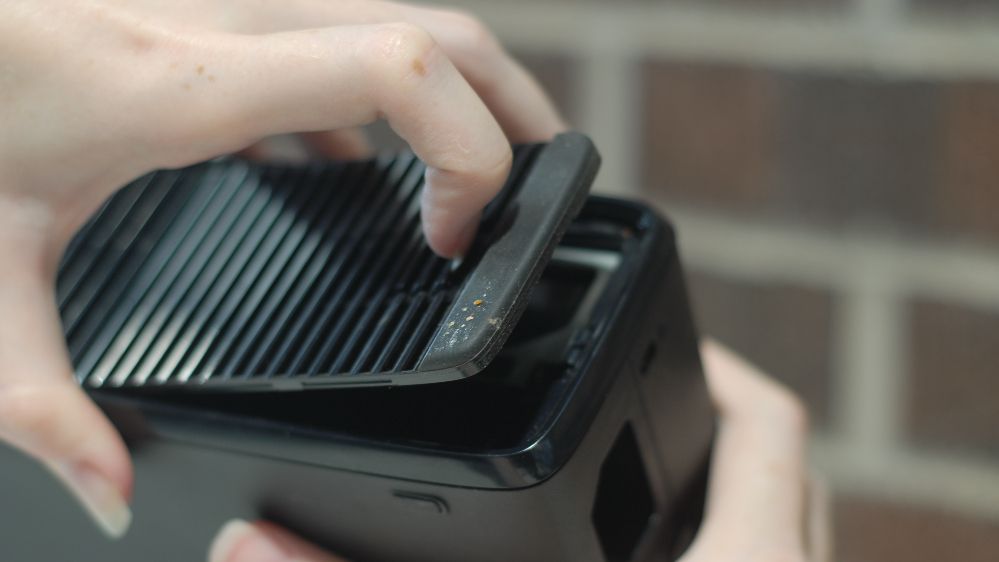

Rzeczywiście, demontaż konsoli Xbox 360 S jest bardziej usprawnionym procesem w porównaniu do poprzednich modeli. Aby rozpocząć procedurę, należy najpierw usunąć dwa boczne panele, manipulując zatrzaskami znajdującymi się na ich odpowiednich krawędziach. Po uwolnieniu się od tych ograniczeń można przystąpić do oddzielenia dolnej części konsoli, ostrożnie wyciągając klipsy mocujące górny panel na miejscu. Podczas gdy zazwyczaj możliwe jest wykonanie tego zadania przy użyciu samych palców, użycie spudgera lub podobnego narzędzia może być konieczne w przypadku napotkania oporu podczas procesu.

Po wyjęciu dolnego panelu obudowy należy przystąpić do odłączenia górnego elementu obudowy, ostrożnie wkładając narzędzie do podważania, takie jak otwieracz lub płaski śrubokręt, wzdłuż obwodu urządzenia, gdzie łączy się ono z głównym korpusem. Ponieważ w tym obszarze nie ma żadnych mechanizmów mocujących, wystarczy delikatnie naciskać, prowadząc urządzenie po obwodzie, aż górna obudowa oddzieli się od konsoli.

Zdejmowanie bocznych płyt czołowych

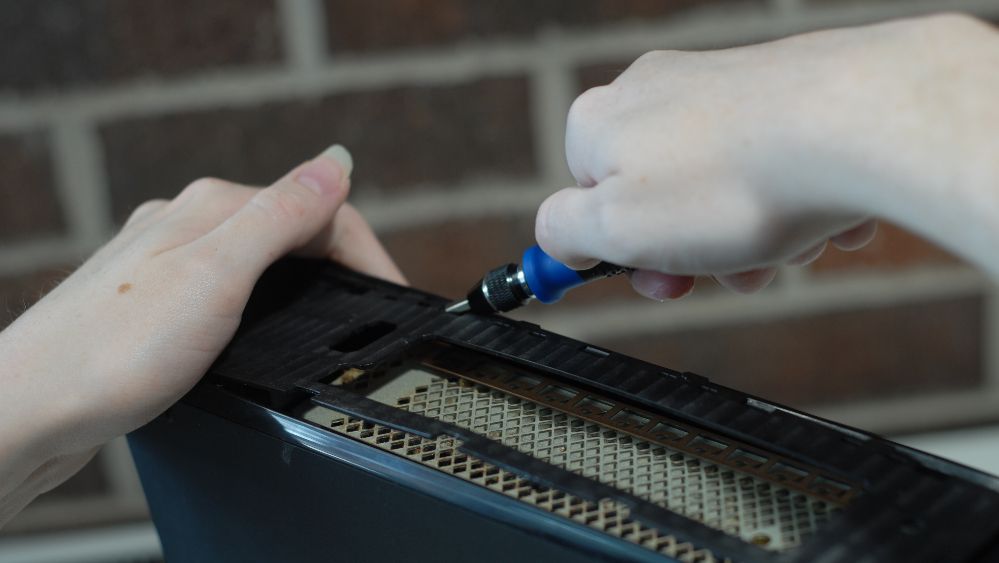

Po zdjęciu bocznych pokryw z obu stron konsoli Xbox 360 konieczne jest odłączenie bocznych płyt czołowych, co może okazać się trudnym zadaniem. Aby to zrobić, delikatnie włóż krawędź spudgera pod trzy otwory znajdujące się w środkowej, lewej i prawej pozycji po obu stronach płyty czołowej. Stopniowo zwiększaj kąt ostrza spudgera w kierunku góry, jednocześnie wywierając nacisk, aż zaciski mocujące płytę czołową zostaną zwolnione.

Rzeczywiście, zdejmowanie przednich paneli urządzenia może być czasami delikatnym zadaniem, które wymaga ostrożnego obchodzenia się w celu uniknięcia jakichkolwiek uszkodzeń lub szkód. Proces ten może wymagać użycia pewnej siły przy jednoczesnym zapewnieniu odpowiedniego wyrównania i stabilności podczas całej procedury.

Odinstalowanie karty Wi-Fi i dysku twardego

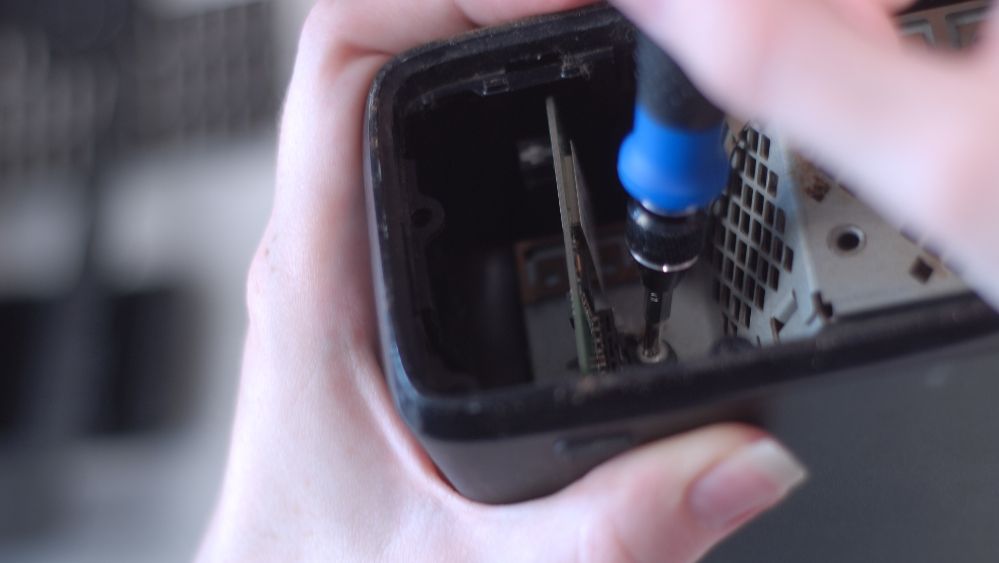

Po zdjęciu zarówno przedniego, jak i tylnego panelu, a także odłączeniu płyt czołowych, można przystąpić do wyjmowania modułu Wi-Fi i dysku twardego. Pierwszy z nich znajduje się pod górnym panelem, natomiast drugi pod dolnym. Aby uwolnić moduł Wi-Fi, należy użyć śrubokręta Torx T10 do odkręcenia zapięcia. Następnie ostrożnie odłącz urządzenie od wyznaczonego miejsca w obudowie i wyjmij je z systemu.

Po pozbyciu się bezprzewodowej karty sieciowej należy przystąpić do wyjęcia wewnętrznego urządzenia pamięci masowej konsoli do gier Xbox 360, lokalizując łatwo dostępny mechanizm odłączania w postaci wyczuwalnego dotykiem występu znajdującego się w pobliżu podstawy urządzenia. Ostrożnie ustaw system w taki sposób, aby dysk twardy był ustawiony pionowo w stosunku do płaszczyzny podłoża, a następnie zastosuj bezpośrednią siłę w górę wzdłuż osi podłużnej wystającego elementu za pomocą palców lub odpowiedniego narzędzia, aż złącza zostaną odłączone od odpowiednich gniazd. Upewnij się, że przestrzeń robocza jest czysta i higieniczna przed umieszczeniem na niej nośnika pamięci i karty sieci bezprzewodowej.

Zdejmij ramki i podważ tylny panel

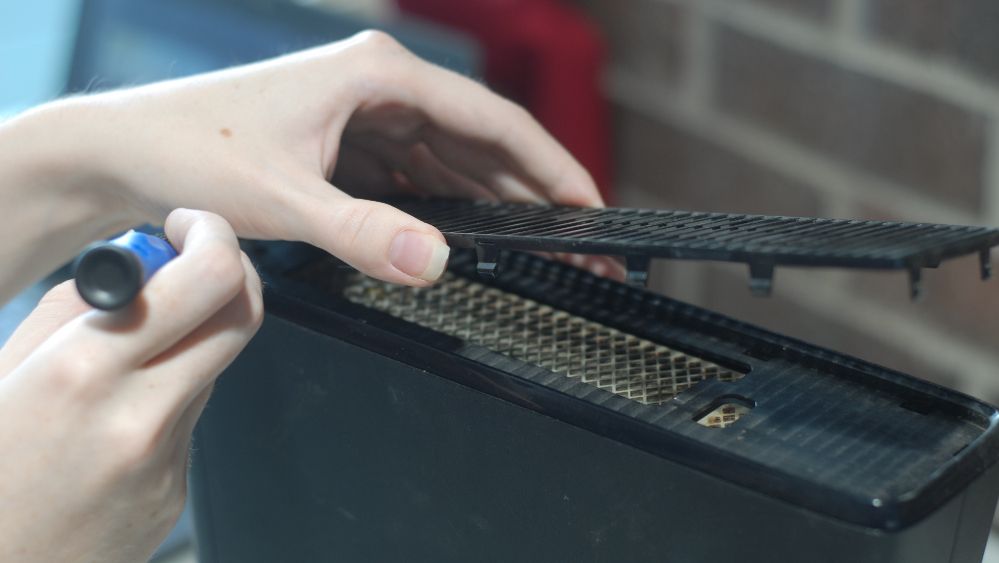

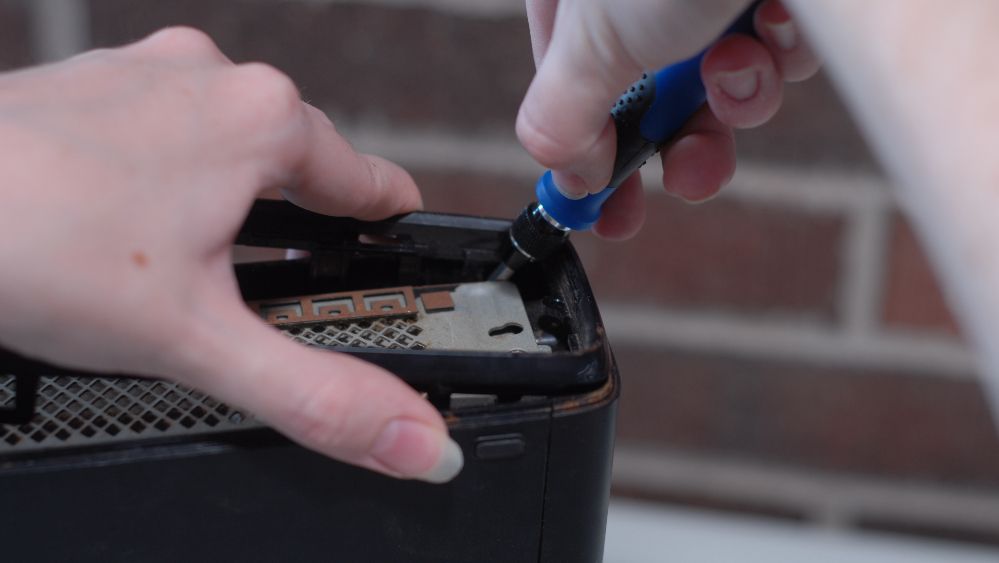

Po wyjęciu adaptera Wi-Fi i dysku twardego proces uzyskiwania dostępu do wewnętrznej obudowy konsoli Xbox 360 Slim jest prawie zakończony. Przed uzyskaniem dostępu należy zdemontować ramy zabezpieczające górny i dolny panel boczny. Ramki te, podobne do tych znajdujących się na płytach czołowych i pokrywach bocznych, są utrzymywane na miejscu przez klipsy znajdujące się pod nimi. Aby zwolnić te zaciski, należy włożyć za nie śrubokręt, jednocześnie delikatnie podnosząc ramkę z dala od konsoli.

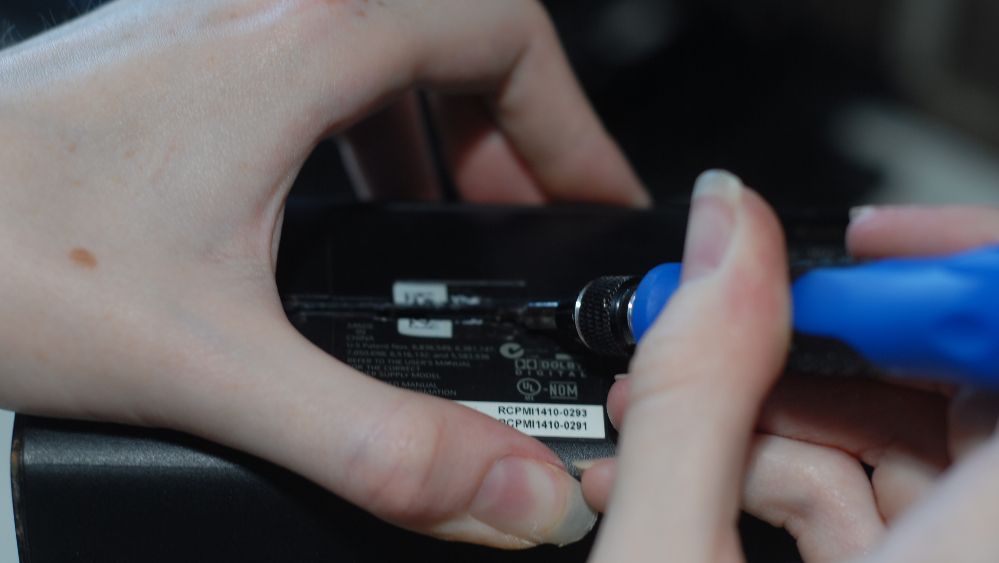

Po usunięciu obu obudów można uzyskać dostęp do wewnętrznej obudowy konsoli Xbox 360, używając szpikulca do ostrożnego podważenia tylnego panelu. Naciskając na dwa zatrzaski, które zabezpieczają tylną ramę, możliwe jest oddzielenie paneli i stworzenie wystarczającej przestrzeni do wejścia. Może być jednak konieczne zachowanie separacji między bokami podczas pracy z urządzeniem. Przy ostrożnej manipulacji powinno być możliwe przesunięcie narzędzia, takiego jak szpikulec lub śrubokręt, wzdłuż szwu konsoli Xbox 360, aż dolna połowa tylnego panelu zostanie całkowicie odsłonięta.

Po odłączeniu dysku twardego od płyty głównej, należy przystąpić do demontażu konsoli Xbox 360. W tym celu należy zlokalizować śruby z łbem krzyżakowym po obu stronach konsoli w pobliżu tacy na dyski i wykręcić je. Następnie zlokalizuj czarną plastikową wypustkę znajdującą się w dolnej środkowej części konsoli i wciśnij ją do środka. Umożliwi to zdjęcie panelu przedniego. Ponadto konieczne będzie zwolnienie klipsa przytrzymywanego przez wewnętrzny klips. Klips można znaleźć w górnej części tylnego panelu, a po zwolnieniu dwie połówki tylnego panelu powinny być w stanie zostać rozdzielone ręcznie lub za pomocą narzędzia do klinowania, aby je otworzyć.Jednak ze względu na konstrukcję tylnego panelu konsoli Xbox 360

Gdy zdecydujesz się kontynuować ten proces, wszelkie istniejące gwarancje na konsolę Xbox 360 zostaną natychmiast unieważnione, ponieważ zerwanie naklejki Microsoft Seal jest obowiązkowym warunkiem kontynuowania.

### Odkręć wewnętrzne śruby obudowy

Po odłączeniu panelu bazowego, należy obserwować metalową ramę konsoli Xbox Six. Sześć śrub mocujących górną obudowę, w tym dwie umieszczone na obu końcach i dwie znajdujące się w centralnym wgłębieniu. Używając śrubokręta T12, ostrożnie wyciągnij te śruby i przechowuj je w uporządkowanym pojemniku. Ważne jest, aby zapewnić prawidłowe usunięcie śrub, jak pokazano wcześniej. Długość każdej śruby wynosi 2,5 cala. Nieusunięcie wyżej wymienionych śrub uniemożliwi wyjęcie górnej obudowy z konsoli Xbox 360.

W przypadku, gdy jeden lub więcej elementów mocujących konsolę Xbox 360 zostanie zerwanych z powodu długotrwałego użytkowania lub innych czynników, może być konieczne zastosowanie innej metody ich usunięcia w celu przeprowadzenia dalszych napraw lub aktualizacji.

Odciągnij panel przedni

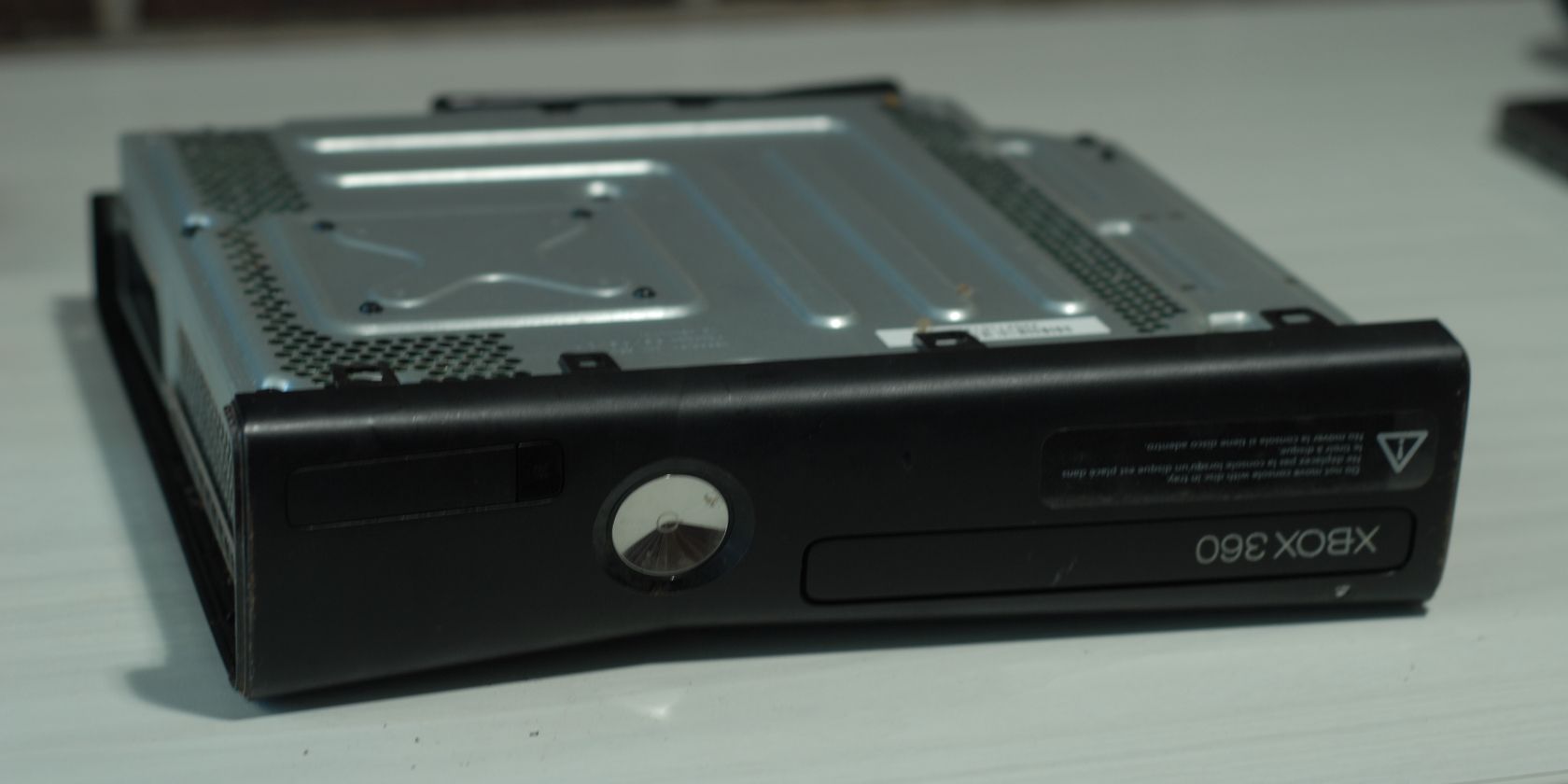

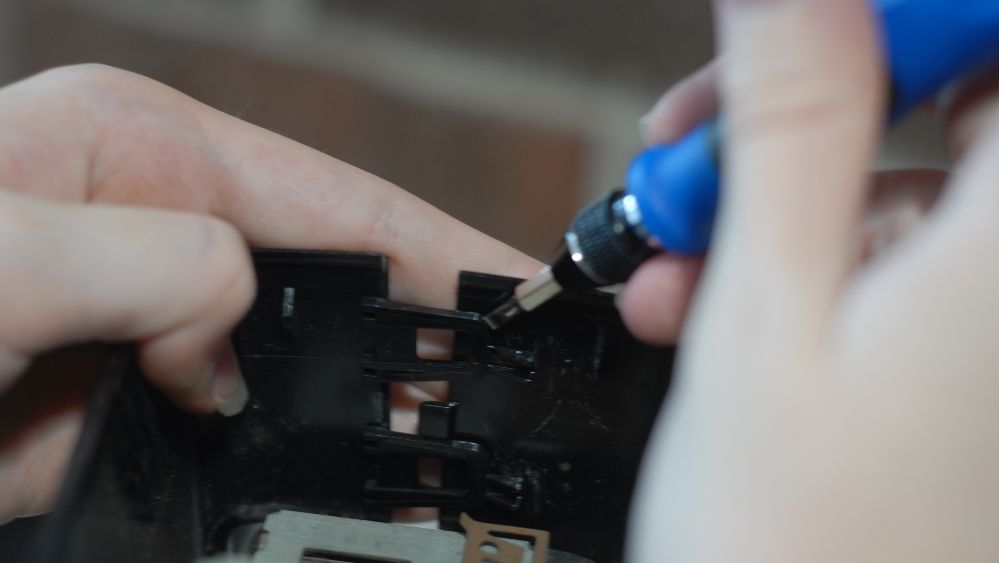

Ostatecznie demontaż panelu przedniego odbywa się poprzez odłączenie klipsów po obu stronach, umieszczenie konsoli w pozycji, w której dolny panel boczny jest skierowany do góry, wywarcie nacisku za pomocą spudgera na tylny klips i ponowne obrócenie urządzenia w celu wyciągnięcia klipsa pod górnym panelem bocznym.

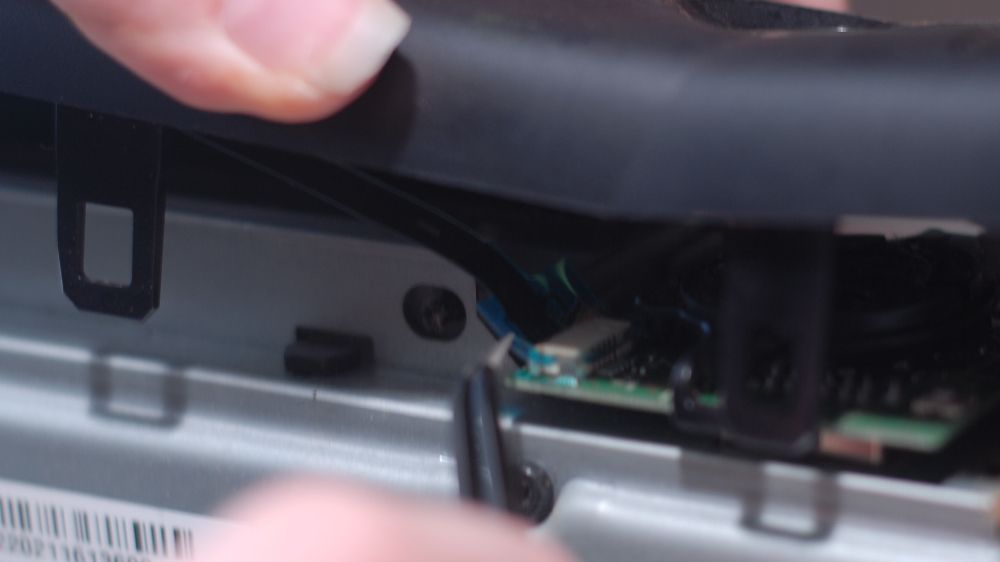

Ostrożnie zdejmij przedni panel konsoli Xbox 360, uważając, aby nie odłączyć całkowicie kabla połączeniowego. Kabel ten odgrywa kluczową rolę w utrzymaniu prawidłowego działania. Po częściowym zdjęciu panelu użyj szpikulca lub delikatnej pęsety, aby zwolnić złącze wyświetlacza.

Zachowaj środki ostrożności podczas uzyskiwania dostępu do komponentów wewnętrznych

Podczas poruszania się po konsoli Xbox 360 należy zachować ostrożność, aby uniknąć potencjalnych szkód, które mogą wystąpić w wyniku niezamierzonych błędów. Nieprawidłowe uziemienie przed przystąpieniem do obsługi sprzętu może spowodować nieodwracalne uszkodzenie różnych komponentów, takich jak napęd DVD, karta RF, a nawet płyta główna. Jako użytkownik mamy bezpośredni dostęp do tych wrażliwych obszarów, co czyni je podatnymi na wpływ nieostrożnych działań.

Aby zminimalizować ryzyko wyładowań elektrostatycznych (ESD) podczas pracy z konsolą Xbox 360, zaleca się podjęcie pewnych środków ostrożności.W szczególności przed rozpoczęciem pracy należy upewnić się, że ma się kontakt z materiałem przewodzącym, takim jak niepomalowana metalowa powierzchnia znajdująca się w wewnętrznej obudowie urządzenia. Krok ten pomoże uziemić użytkownika i ochronić go przed potencjalnym wyładowaniem elektrostatycznym. Ponadto należy unikać noszenia odzieży wykonanej z materiałów podatnych na generowanie ładunków elektrostatycznych, w tym między innymi wełny, futra, bawełny lub jedwabiu. Jeśli to możliwe, podczas pracy należy korzystać z odpowiedniego sprzętu ESD, takiego jak antystatyczna opaska na nadgarstek lub mata na biurko, aby jeszcze bardziej ograniczyć możliwość wystąpienia wyładowań elektrostatycznych

Niewątpliwie kluczowe znaczenie ma skrupulatne badanie planowanych napraw lub zmian. Warto zauważyć, że niektóre powszechnie stosowane rozwiązania, takie jak tak zwana “sztuczka z ręcznikiem Xbox 360”, mają charakter podstawowy i stwarzają znaczne ryzyko zapłonu. Chociaż metody te mogą nie być tak proste, jak ich popularne odpowiedniki, mogą przynieść wyjątkowe rezultaty.

Rozbierz swoją konsolę Xbox 360 z łatwością

Chociaż procedura demontażu konsoli Xbox 360 może na pierwszy rzut oka wydawać się zniechęcająca, w rzeczywistości jest to stosunkowo proste zadanie. Większość procesu demontażu wiąże się z usunięciem kilku paneli, które służą do ochrony wewnętrznych elementów urządzenia. Mając dostęp do płyty głównej i powiązanych z nią części, można dokonać praktycznie wszelkich niezbędnych napraw lub modyfikacji przy minimalnym wysiłku i niedogodnościach.
