4 rodzaje złączy IEM i różnice między nimi
Kluczowe wnioski
Złącza IEM są dostępne w wielu różnych konfiguracjach, w tym 2-pinowych, MMCX, 4-pinowych i 7-pinowych. Każdy typ ma swój unikalny zestaw zalet i wad w odniesieniu do czynników takich jak bezpieczeństwo, opcje personalizacji i ogólna kompatybilność z innymi urządzeniami lub systemami.
Wybór kabli stosowanych w połączeniu z monitorami dousznymi (IEM) jest przedmiotem sporów wśród entuzjastów audio; jednak powszechnie uznaje się, że przetwornik w słuchawce wywiera większy wpływ na wierność dźwięku niż jakikolwiek czynnik zewnętrzny, taki jak wybór materiału kabla.
Podczas gdy fizyczna konfiguracja złącza monitora dousznego (IEM) może nie mieć znaczącego wpływu na jakość dźwięku, ponieważ to ostatecznie przetwornik odgrywa dominującą rolę w określaniu jakości dźwięku, indywidualne preferencje i sugestie ekspertów powinny być uważane za najważniejsze przy wyborze IEM.
Sfera dźwięku wywołuje poczucie zarówno intrygi, jak i złożoności. Ponieważ coraz więcej osób korzysta z bezprzewodowych słuchawek dousznych, oddana grupa entuzjastów pozostaje niezachwiana w swoim przywiązaniu do słuchawek przewodowych, szczególnie tych zaprojektowanych z myślą o wysokiej rozdzielczości dźwięku, takich jak monitory douszne (IEM), które zapewniają wyjątkową wydajność akustyczną dzięki fizycznym połączeniom, a nie polegając na sygnałach bezprzewodowych.
Oprócz odłączanych przewodów, monitory douszne (IEM) są wyposażone w różne wtyki mocujące. Chociaż istnieje wiele rodzajów złączy IEM, najczęściej można spotkać się z czterema konkretnymi odmianami, co sprawia, że ważne jest, aby zrozumieć ich zalety i wady.
Czym są słuchawki IEM?
Monitory douszne, które są często określane jako IEM, to specjalistyczny rodzaj słuchawek, które są wkładane bezpośrednio do kanału słuchowego, zamiast po prostu siedzieć na uchu zewnętrznym. Urządzenia te są specjalnie zaprojektowane, aby zapewnić dokładne dopasowanie w kanale słuchowym, skutecznie blokując zewnętrzne dźwięki, zapewniając jednocześnie wyjątkowo czysty i wysokiej jakości dźwięk. Początki IEM sięgają ich początkowego zastosowania jako spersonalizowanych systemów monitorujących dla muzyków i wykonawców, umożliwiając im dokładne słyszenie własnych występów podczas występów na żywo.
Po co zawracać sobie głowę odłączanymi kablami?

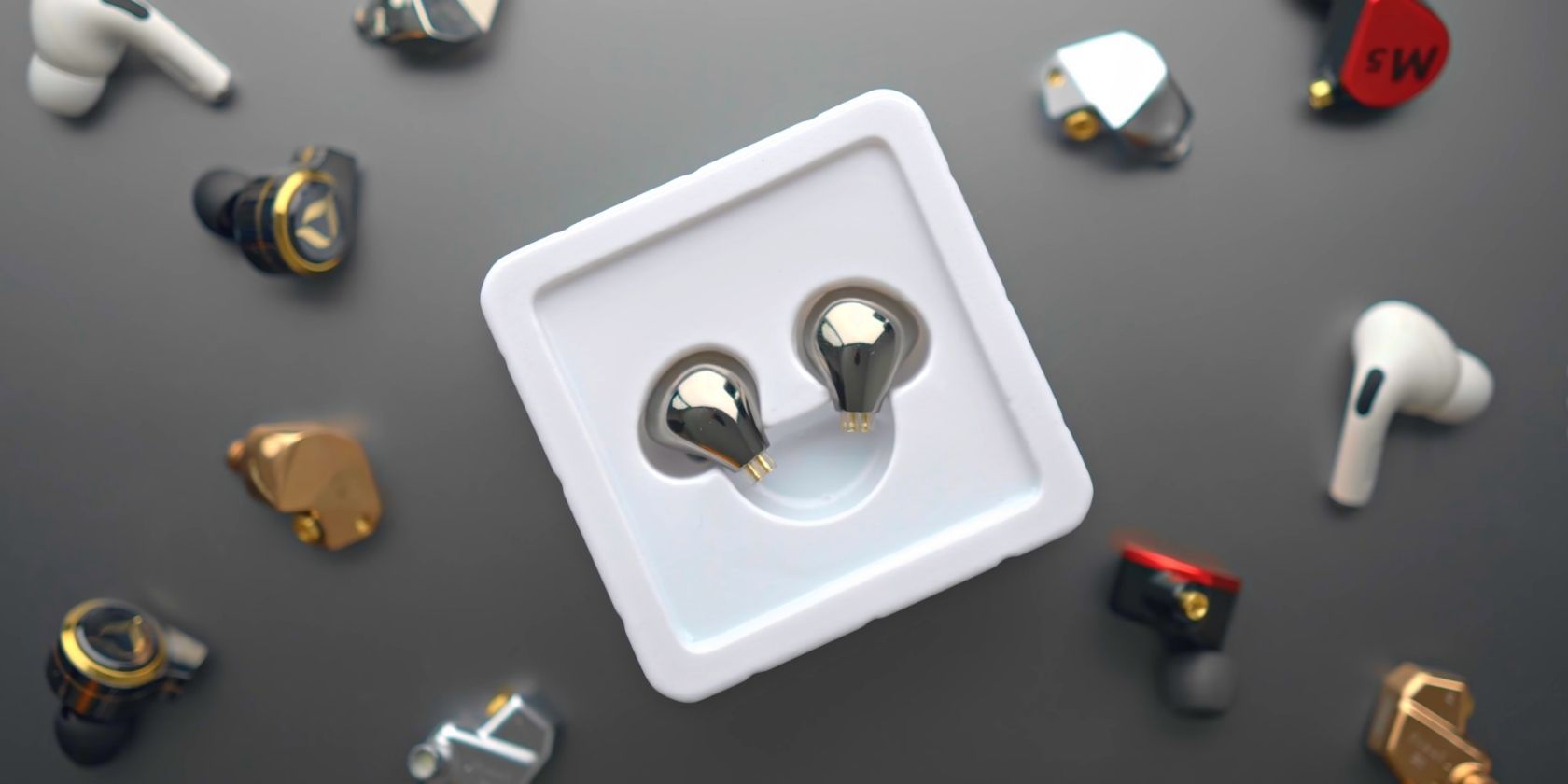

Image Credit: Joshua Valour
W przeciwieństwie do konwencjonalnych przewodowych słuchawek dousznych, monitory douszne (IEM) posiadają unikalny element konstrukcyjny składający się z odłączanych portów kablowych, które umożliwiają użytkownikom wymienne podłączanie różnych opcjonalnych ulepszeń, takich jak moduły transmisji bezprzewodowej lub przewody wykonane z alternatywnych elementów przewodzących, takich jak miedź, srebro, a nawet złoto.
W świecie audiofilów trwa obecnie intensywna dyskusja na temat znaczenia różnych komponentów kabli i ich zdolności do poprawy wydajności akustycznej urządzeń elektronicznych. Jest to jednak odrębne zagadnienie od tego, które będziemy omawiać.
Jeśli chodzi o złącza IEM, nie istnieje spójny globalny standard, a producenci mają tendencję do opracowywania własnych rozwiązań. Dlatego też, rozważając zakup kabli z rynku wtórnego do monitorów dousznych, przed podjęciem decyzji należy sprawdzić kompatybilność z posiadanym urządzeniem.
2-pinowe złącza IEM
0,75 mm i 0,78 mm. Unikalny kontur tych złączy zapewnia zwiększoną stabilność dzięki ograniczonej konstrukcji, zapobiegając nadmiernemu ruchowi lub “poruszaniu się”. Należy jednak zauważyć, że to dodatkowe zabezpieczenie nie wynika z mechanizmu blokującego, ale raczej opiera się na siłach tarcia w celu utrzymania.
Częstym problemem zgłaszanym przez użytkowników jest to, że 2-pinowe złącza w niektórych słuchawkach mogą umożliwiać przenikanie wilgoci do wkładek dousznych z powodu niespełniającej norm konstrukcji. W odpowiedzi kilku producentów wprowadziło rozwiązanie polegające na obudowaniu wtyków kabla warstwą ochronną wykonaną z tworzywa sztucznego lub żywicy. Zwiększa to przyczepność i tworzy nieprzepuszczalną barierę przed wnikaniem cieczy.
Zaawansowane parafrazowanie w języku angielskim:Na przykład 2-pinowe złącza QDC mają zaokrągloną tuleję, która ściśle przylega do odpowiedniego zaokrąglonego gniazda wystającego ze słuchawki. W podobny sposób 2-pinowe złącza NX7 i TFZ mają kwadratową tuleję, która płynnie wsuwa się w pasujące kwadratowe gniazdo, przypominające wszechobecne złącze Blon BLi. To tak, jakbyśmy w tym przypadku mieli do czynienia z różnymi kształtami geometrycznymi.
Złącza MMCX IEM
Złącze MMCX, które można znaleźć w słuchawkach takich producentów jak Shure i Audio Technica, ma cylindryczną dyszę zamiast pinów. Konstrukcja ta wykorzystuje mechanizm blokujący, który wytwarza słyszalny dźwięk kliknięcia, gdy złącze zatrzaskuje się w odpowiednim gnieździe.
Wielokrotne podłączanie i odłączanie urządzenia może spowodować, że jego złącza z czasem ulegną zniszczeniu i osłabieniu, przez co będą bardziej podatne na wysunięcie się z gniazda pod wpływem nawet niewielkich sił. Może to spowodować niezamierzone odłączenie kabla, co może potencjalnie prowadzić do utraty danych lub nieprawidłowego działania systemu. Dlatego ważne jest, aby zachować ostrożność podczas obsługi urządzeń z delikatnymi złączami i unikać nadmiernego powtarzania tej czynności.
W przeciwieństwie do konwencjonalnych 2-pinowych złączy, złącza MMCX mają unikalną cechę polegającą na możliwości obracania się w swoich gniazdach, umożliwiając w ten sposób noszenie ich w dwóch różnych orientacjach - albo założonych na uszy, albo luźno zawieszonych jak tradycyjne przewodowe słuchawki. Te wszechstronne złącza są częściej wykorzystywane w wysokiej klasy monitorach dousznych (IEM) niż w modelach budżetowych, chociaż niektórzy nadal twierdzą, że konfiguracje 2-pinowe zapewniają lepszą jakość reprodukcji dźwięku.
4-pinowe złącza IEM
Czteropinowe złącza monitorów dousznych (IEM) nie są tak często używane jak złącza MMCX, które można znaleźć głównie w IEM produkowanych przez JH Audio i Astell&Kern. Jest prawdopodobne, że artyści, których podziwiasz, mogą używać tego typu złączy podczas swoich występów. Instalacja 4-pinowego złącza polega na włożeniu wtyczki do gniazda i dokręceniu kołnierza w kierunku zgodnym z ruchem wskazówek zegara, aby zabezpieczyć go na miejscu. Odwrotnie, poluzowanie kołnierza w kierunku przeciwnym do ruchu wskazówek zegara pozwoli na usunięcie złącza.
Cechą wyróżniającą te czteropinowe złącza jest to, że zawierają panel tłumienia basów w samym kablu. Korzystając z narzędzia przypominającego śrubokręt, użytkownicy mają możliwość indywidualnego modyfikowania poziomu basów w swoich monitorach dousznych zgodnie z osobistymi preferencjami dla obu uszu.
A na wypadek, gdyby to wszystko nie było już wystarczająco nerdowskie, możesz nawet kupić jeden z adapterów zmiennych basów JH Audio od Headfonics z wbudowanym tłumikiem basów i przekonwertować swoje 4-pinowe gniazda na 2-pinowe, ułatwiając dostosowanie.
7-pinowe złącze IEM
7-pinowe złącze IEM jest stosunkowo rzadkim wariantem, ponieważ można je znaleźć tylko w niektórych modelach monitorów dousznych JH Audio. Jego proces instalacji jest podobny do innych złączy, takich jak 2-pinowe lub MMCX, obejmując po prostu wciśnięcie wtyczki do odpowiedniego gniazda w celu zamocowania i wyciągnięcie jej w celu usunięcia.
Oprócz standardowego czteropinowego złącza, niektóre modele monitorów dousznych (IEM) są wyposażone w opcjonalny element tłumiący basy, który jest jednak dość drogi.Należy zachować ostrożność podczas wkładania lub wyjmowania tych kabli, ponieważ nawet najmniejsze zgięcie delikatnych pinów może sprawić, że będą one bezużyteczne.
Czy kształt złącza IEM naprawdę ma znaczenie?
Wydajność audio pary słuchawek zależy przede wszystkim od rodzaju przetworników głośnikowych zastosowanych w każdej nausznicy, a nie od składu kabla lub konfiguracji wtyczki. Głośniki są odpowiedzialne za większość dźwięku i dlatego mają znaczący wpływ na ogólną jakość dźwięku.
Ważne jest, aby pamiętać, że różne typy przetworników wykazują różne poziomy biegłości w przetwarzaniu różnych zakresów częstotliwości dźwięku. Na przykład, dynamiczne przetworniki wyróżniają się zdolnością do przemieszczania powietrza wewnątrz słuchawki, co czyni je szczególnie odpowiednimi do odtwarzania treści audio o niskiej częstotliwości, takich jak muzyka z intensywnym basem. Z kolei przetworniki ze zbalansowaną armaturą wykazują się wyjątkowymi kompetencjami w odtwarzaniu wysokich dźwięków lub wysokich tonów, co skutkuje dokładniejszym odwzorowaniem kobiecych występów wokalnych.
Niektóre monitory douszne są wyposażone w kombinację różnych typów przetworników, w tym zarówno dynamicznych, jak i zbalansowanych przetworników armaturowych, aby zapewnić bardziej zrównoważone wrażenia dźwiękowe, które zaspokajają indywidualne preferencje.

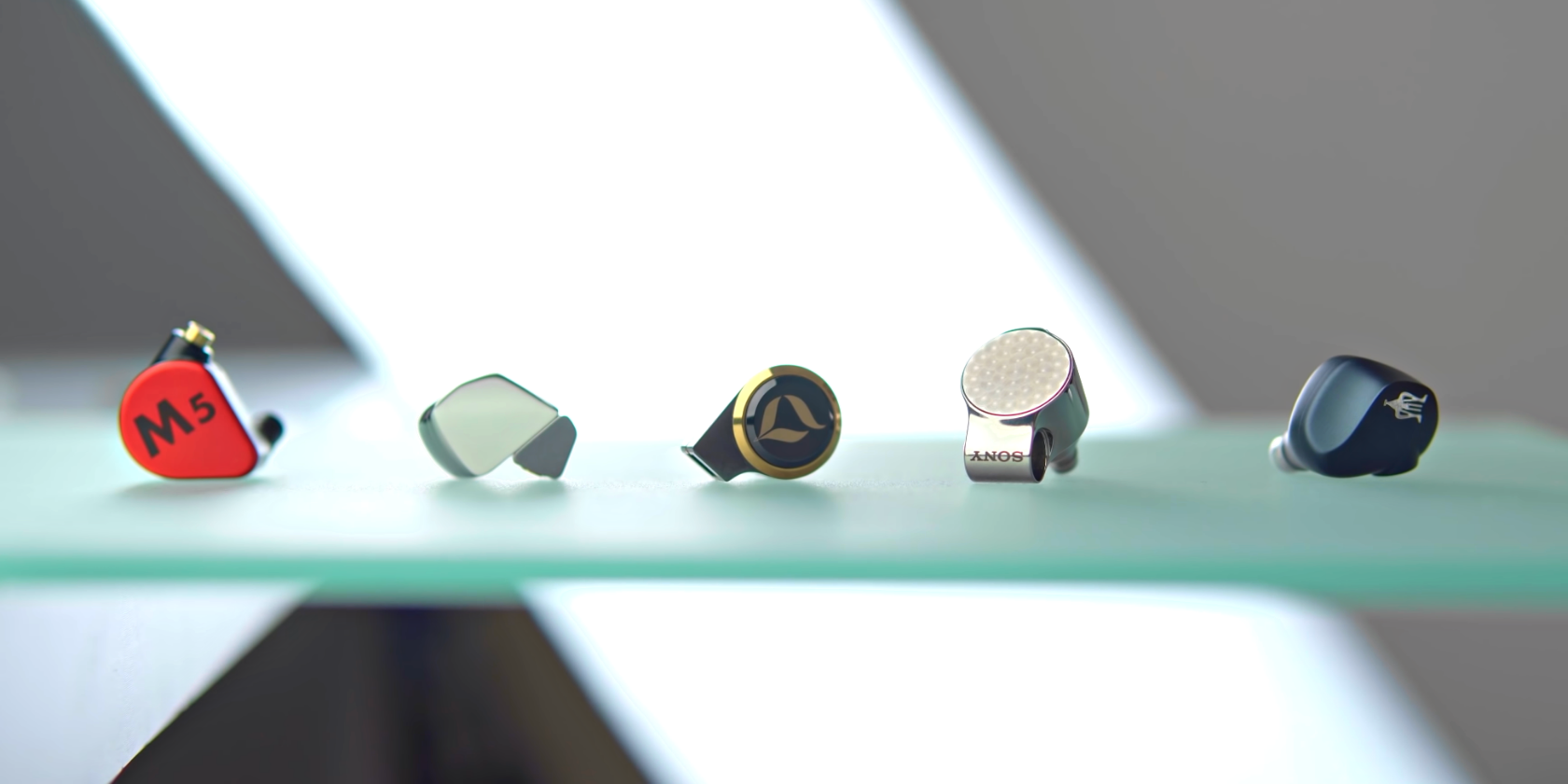

Image Credit: Joshua Valour
Wykorzystanie 4-pinowych lub 7-pinowych złączy w wysokiej klasy monitorach dousznych (IEM) stworzonych przez renomowanych inżynierów audio może sprawiać wrażenie, że złącza te znacząco wpływają na jakość dźwięku. Nie jest to jednak całkowicie zgodne z prawdą. To raczej doskonała wydajność przetworników w takich słuchawkach IEM przyczynia się przede wszystkim do ich ulepszonej charakterystyki dźwiękowej.
Rozważając zakup monitorów dousznych (IEM), ważne jest, aby zdać sobie sprawę, że subiektywnej percepcji danej osoby nie można przewidzieć żadną gwarantowaną metodą, ponieważ indywidualne doświadczenia słuchowe są z natury wyjątkowe. Chociaż istnieją liczne zasoby internetowe, takie jak referencje na YouTube i dedykowane fora na Reddicie, ułatwiające otwarty dialog między entuzjastami na temat konkretnych modeli IEM, kluczowe znaczenie ma docenienie zmienności preferencji słuchowych i priorytetowe traktowanie samooceny przy podejmowaniu tej decyzji.
Królicza nora monitorów dousznych
Poruszanie się po zawiłościach monitorów dousznych (IEM) i odpowiadających im złączy może okazać się żmudnym zadaniem dla niektórych osób. Aby złagodzić to wyzwanie, przygotowaliśmy zwięzłe podsumowanie w formie tabeli, która zawiera niezliczone złącza omówione wcześniej.
Typ złącza
|
Zalety
|
Wady
-|-|-
2-Sworzeń
|
⭐Najbardziej powszechny i przystępny cenowo
⭐Bezpieczne dopasowanie cierne
⭐Szeroka kompatybilność akcesoriów
|
⭐Może poluzować się z czasem
⭐Brak mechanizmu blokującego
⭐Pot może przedostać się do słuchawki
MMCX
|
⭐Mechanizm blokujący dla bezpiecznego dopasowania
⭐Obrotowe dla elastycznego noszenia
⭐Wspólne w wysokiej klasy IEM
|
⭐ Zużywa się podczas wielokrotnego podłączania/odłączania
⭐ Małe części podatne na uszkodzenia
4-Pin
|
⭐ Umożliwia regulację basów za pomocą tłumika
⭐ Możliwość dostosowania za pomocą adapterów
|
⭐ Mniej powszechne, ograniczone opcje akcesoriów
⭐Najdroższy typ złącza
7-stykowe
|
⭐ Umożliwia również regulację basów
⭐ Występuje w wysokiej klasy IEM
|
⭐ Bardzo rzadkie, Najmniej opcji akcesoriów
⭐ Szpilki mogą się łatwo zginać
Monitory douszne zaspokajają potrzeby profesjonalistów audio, takich jak inżynierowie dźwięku, muzycy i wykonawcy na żywo, a także wymagających słuchaczy, dla których priorytetem jest wysoka wierność dźwięku. Dla tych, którzy zapuszczają się w sferę dźwięku o wysokiej rozdzielczości, wskazane jest zasięgnięcie porady od innych miłośników i uzyskanie ich sugestii dotyczących odpowiedniej pary monitorów dousznych, aby rozpocząć swoją kolekcję.
Jeśli monitory douszne są wyposażone w dwupinowe porty złączy, to jest to zaleta w ich personalizacji, ponieważ większość akcesoriów innych firm jest zaprojektowana tak, aby były kompatybilne z takimi konfiguracjami. Należy jednak pamiętać, że wydajność tych urządzeń zależy przede wszystkim od przetworników w słuchawkach dousznych, a nie od złączy lub rodzaju użytych kabli.
