Jak używać cyfrowego miernika cęgowego do pomiarów elektrycznych?

Elektryczne narzędzia pomiarowe są niezbędnymi akcesoriami używanymi do oceny wydajności obwodu elektrycznego lub do rozwiązywania problemów w przypadku jakiejkolwiek awarii. Wśród narzędzi pomiarowych najbardziej powszechnym lub podstawowym narzędziem jest multimetr cyfrowy lub miernik cęgowy. Miernik cęgowy jest dość podobny do multimetru pod względem funkcjonalności, ale jest preferowany w niektórych scenariuszach. Wyjaśnimy, jak korzystać z miernika cęgowego i jakie są jego zalety przy wykonywaniu niektórych pomiarów.

Zapoznanie się z cyfrowym miernikiem cęgowym

Aby bezpiecznie pracować z układami elektrycznymi lub elektronicznymi, należy posiadać kompleksową wiedzę na temat wytycznych bezpieczeństwa związanych z korzystaniem z urządzeń lub przyrządów elektrycznych. Obejmuje to świadomość ograniczeń funkcjonalnych danego sprzętu i podejmowanie odpowiednich środków w celu zabezpieczenia się przed potencjalnymi zagrożeniami, które mogą pojawić się podczas jego działania.

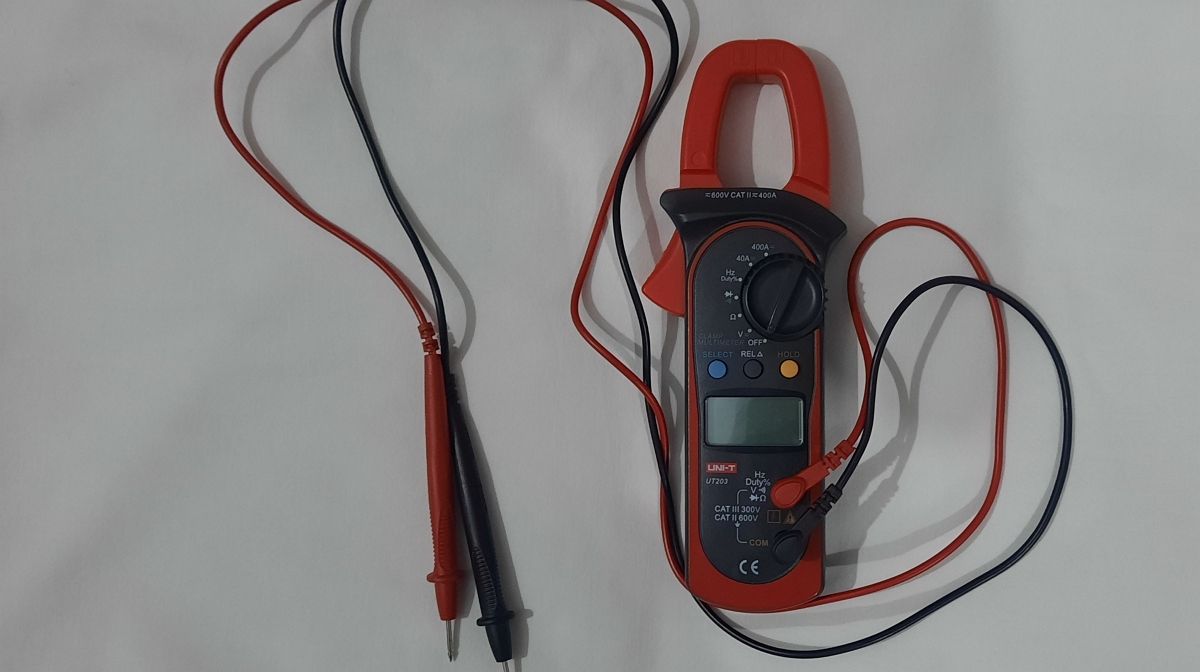

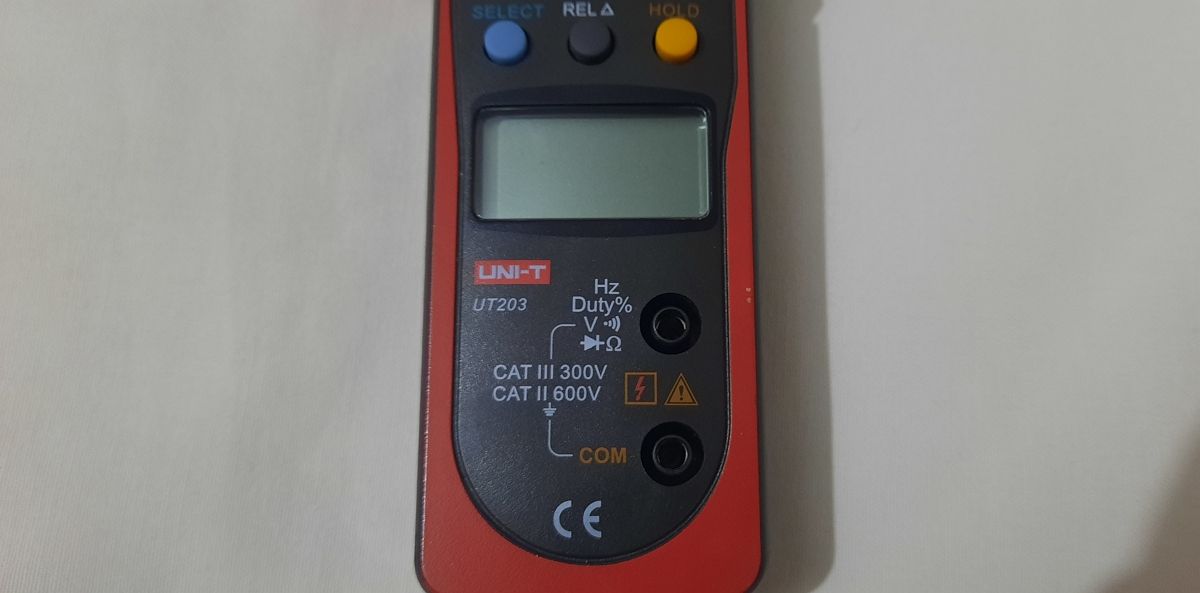

Po rozpakowaniu cyfrowego miernika cęgowego można zauważyć jego zawiasową konstrukcję szczęk połączoną z dwiema sondami testowymi - zazwyczaj składającymi się z czerwonej i czarnej sondy. Aby rozpocząć pracę, należy podłączyć czerwoną sondę do wyznaczonego dodatniego zacisku gniazda oznaczonego odpowiednimi symbolami pomiarowymi, takimi jak V, Ω, Hz lub Duty Cycle; alternatywnie do celów identyfikacji można użyć symbolu diody. Podobnie, włóż czarną sondę do wspólnego zacisku gniazda (COM) w celu zapewnienia płynnego połączenia między cyfrowym miernikiem cęgowym a kontrolowanym urządzeniem.

Miernik cęgowy zazwyczaj posiada elementy sterujące lub wskaźniki, które umożliwiają wybór określonego trybu pomiaru elektrycznego. Informacje dotyczące klasyfikacji operacyjnej urządzenia, takie jak CAT I lub CAT II, można znaleźć w literaturze produktu producenta wraz ze szczegółami dotyczącymi jego przeznaczenia i ograniczeń.

Jak cyfrowy miernik cęgowy mierzy rezystancję

Cyfrowy miernik cęgowy działa poprzez dostarczanie stałego prądu przez testowany rezystor, a następnie pomiar napięcia i wykorzystanie obu wartości w połączeniu z prawem Ohma w celu określenia rezystancji elektrycznej komponentu.

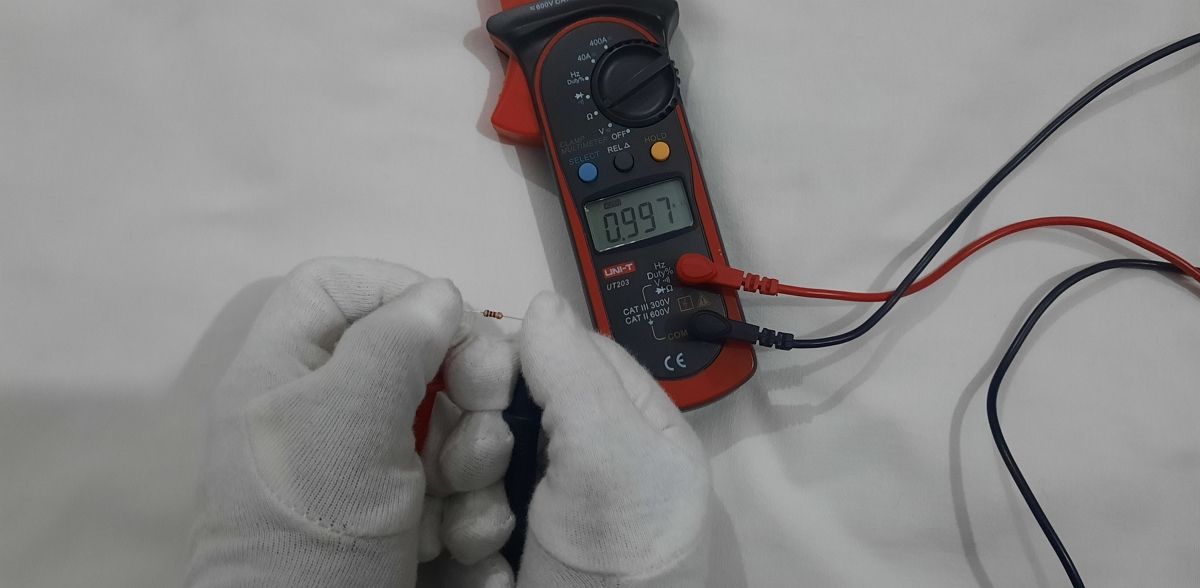

Aby zmierzyć rezystancję za pomocą miernika cęgowego, należy najpierw ustawić urządzenie w tym celu, ustawiając pokrętło wyboru na symbol reprezentujący omy, oznaczony jako “Ω”. Następnie należy wybrać rezystor osiowy i umieścić sondy miernika cęgowego na dwóch końcach elementu. Po aktywacji, cyfrowy miernik cęgowy wyświetli obliczoną wartość rezystancji na wyświetlaczu ciekłokrystalicznym.Wartość ta może być również potwierdzona poprzez zastosowanie kolorowego systemu identyfikacji rezystora.

Należy wziąć pod uwagę, że rzeczywisty pomiar rezystora w obwodzie może się różnić ze względu na takie czynniki, jak jego efektywna rezystancja wynikająca z połączenia w konfiguracji szeregowej lub równoległej. Korzystając z miernika cęgowego, można podobnie określić wartość rezystancji dowolnego rezystora montowanego powierzchniowo (SMD), wraz z dowolną ścieżką przewodzącą lub przewodem, stosując wcześniej wspomnianą technikę stosowaną do pomiaru rezystorów osiowych.

Jak cyfrowy miernik cęgowy mierzy napięcie

Większość współczesnych cyfrowych mierników cęgowych jest wyposażona w funkcję pomiaru napięcia, która jest powszechnie wykorzystywana do oceny i weryfikacji wyjścia urządzeń elektronicznych, komponentów lub obwodów. Aby wykonać to zadanie, należy aktywować odpowiednie ustawienie pomiaru napięcia, prądu przemiennego (AC) lub prądu stałego (DC), w ramach parametrów cyfrowego miernika cęgowego.

Pomiary napięcia są zwykle wykonywane poprzez podłączenie przyrządu pomiarowego do dwóch określonych punktów w układzie elektrycznym. Proces ten wymaga użycia dwóch sond, z których jedna jest umieszczona w punkcie testowym, który wymaga odczytu napięcia, podczas gdy druga jest podłączona do poziomu odniesienia, często reprezentowanego jako uziemienie. Wyświetlany wynik tej procedury będzie obserwowany na ekranie miernika, przy czym zmiana położenia sond spowoduje jedynie odwrócenie wskazywanej wartości napięcia.

prąd stały (DC), który pozwala na dokładny pomiar, i prąd przemienny (AC), zwykle oceniany za pomocą reprezentacji pierwiastka średniej kwadratowej (RMS). Symbole stosowane do reprezentowania tych wartości różnią się; prąd stały jest oznaczany jako “V” z wyświetlanymi obiema liniami, podczas gdy prąd przemienny jest przedstawiany za pomocą “V” objętego kształtem fali. Kluczowe znaczenie ma wybór odpowiedniego zakresu i trybu pomiaru w oparciu o specyficzne wymagania aplikacji.

Osoby niezaznajomione z wytycznymi dotyczącymi bezpieczeństwa elektrycznego powinny powstrzymać się od obsługi systemów pracujących pod wysokim napięciem, zarówno prądu przemiennego, jak i stałego.

Jak cyfrowy miernik cęgowy mierzy prąd

Pomiar prądu elektrycznego za pomocą cyfrowego miernika cęgowego jest prostym procesem. Urządzenie to umożliwia ocenę przepływu prądu w nieizolowanym lub izolowanym przewodzie przewodzącym. Aby zapewnić precyzyjne wyniki, konieczne jest odizolowanie testowanego przewodu od innych przewodów.Pomiar prądu stałego (DC) i przemiennego (AC) można uzyskać za pomocą przycisku SELECT, aby wybrać tryb DC lub AC, a następnie wybrać odpowiedni zakres prądu, taki jak 40 amperów lub 400 amperów, za pomocą pokrętła lub przycisków.

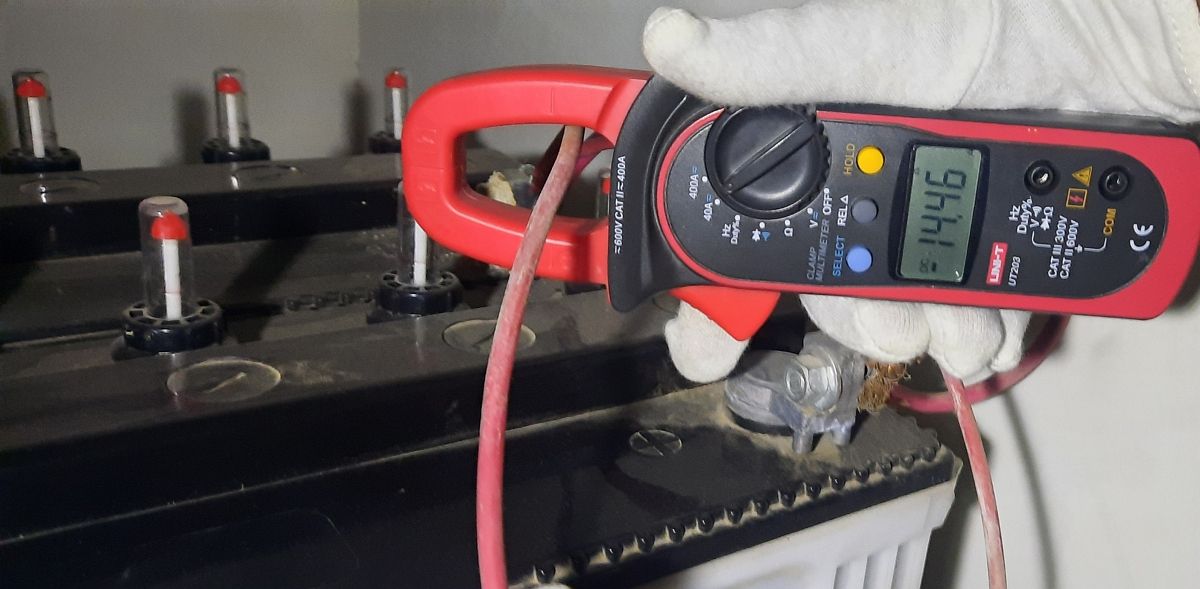

Naciśnięcie przycisku “REL” (względny) na cyfrowym mierniku cęgowym spowoduje wyzerowanie wyświetlacza miernika, służąc jako punkt odniesienia dla pomiaru prądu. Aby zmierzyć natężenie prądu elektrycznego, należy umieścić mierzony drut lub przewód w szczękach urządzenia, gdy płynie przez niego prąd. W ten sposób nie dochodzi do przerwania obwodu, ani do utraty mocy lub uszkodzenia systemu. Dodatkowo należy upewnić się, że przewód jest umieszczony pod kątem prostym i wyśrodkowany między szczękami. Taka orientacja umożliwia szczękom działanie jako cewka otaczająca przewód po zamknięciu.

Wykonywanie testu ciągłości przy użyciu miernika cęgowego

Ciągłość elektryczna odnosi się do istnienia nieprzerwanej ścieżki, przez którą może przepływać prąd elektryczny. Wykorzystanie funkcji testowania ciągłości w naszym cyfrowym mierniku cęgowym pozwala nam na ocenę bezpieczników, kabli, połączeń elektrycznych, przewodów i różnych innych elementów poprzez określenie ich zdolności do utrzymywania ciągłego połączenia elektrycznego. Funkcja ta wyszukuje zarówno obecność ciągłości elektrycznej, jak i minimalną ilość rezystancji między dwoma określonymi punktami testowymi.

Należy podkreślić, że odłączenie źródła zasilania jest kluczowe podczas testów ciągłości. Wbrew powszechnemu przekonaniu, czynność ta nie jest wykonywana wyłącznie ze względów bezpieczeństwa. Ciągłość jest raczej określana poprzez przepuszczenie nieznacznego prądu elektrycznego przez dwie sondy testowe i ocenę jego rezystancji. Jakikolwiek dodatkowy prąd elektryczny uniemożliwi miernikowi cęgowemu dokładny pomiar rezystancji między dwiema sondami.

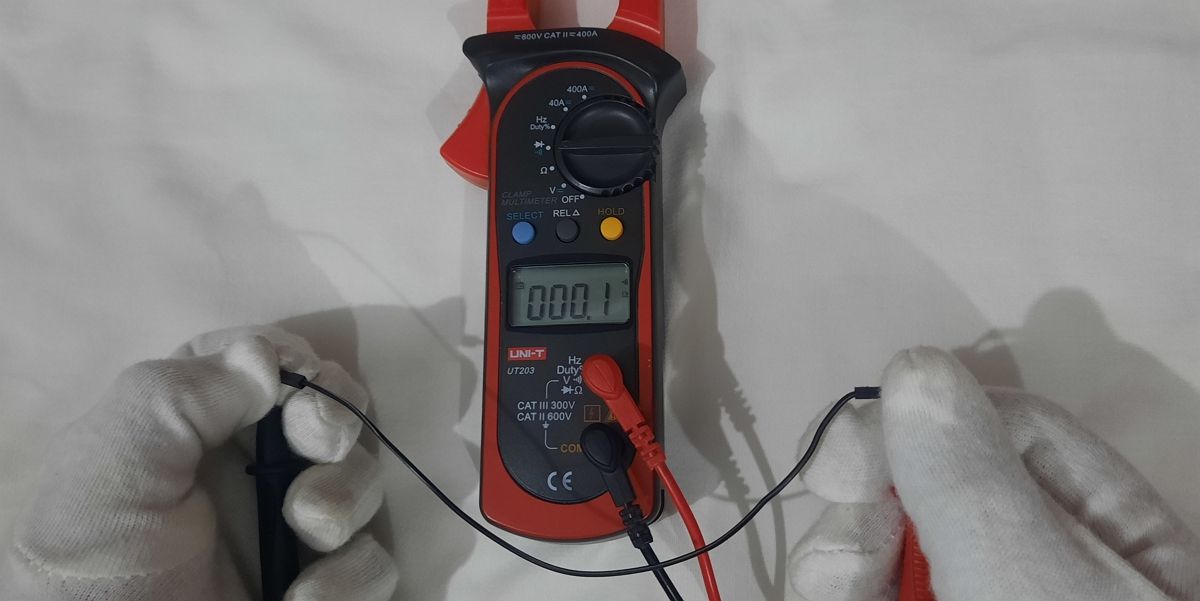

Aby wykonać test ciągłości, ustaw pokrętło wyboru na ikonę diody (â-º). Niektóre cyfrowe mierniki cęgowe mogą wymagać użycia przycisków do aktywacji tej funkcji. Po aktywacji na ekranie miernika cęgowego pojawi się litera “V” lub “Ω”. Przyłóż sondy pomiarowe do miejsc, w których chcesz ocenić ciągłość. Biegunowość sond testowych zazwyczaj nie ma znaczenia w tej sytuacji. Podczas testowania ciągłości miernik cęgowy emituje sygnał dźwiękowy (ton), gdy identyfikuje połączenie obwodu składające się tylko z minimalnej rezystancji (zwykle mniejszej niż 10 omów), ale pozostaje cichy, jeśli ścieżka jest przerwana lub wykazuje znaczną rezystancję (zwykle większą niż 31 omów).

Sygnalizacja dźwiękowa umożliwia użytkownikowi skoncentrowanie się na procedurze testowania, jednocześnie uniemożliwiając wizualną kontrolę ekranu miernika cęgowego. Gdy przewody pomiarowe są odizolowane, cyfrowy miernik cęgowy może wykazywać stan przeciążenia wskazywany przez “OL” na wyświetlaczu.

Porównanie wydajności

Cyfrowe mierniki cęgowe i multimetry cyfrowe są porównywalne pod względem możliwości oceny podstawowych charakterystyk elektrycznych; różnią się jednak podejściem do pomiaru przepływu prądu. Mierniki cęgowe mają możliwość określania prądu bez ingerencji w obwody, co czyni je odpowiednimi do stosowania w ograniczonych przestrzeniach lub podczas badania aktywnych przewodów. Co więcej, urządzenia te stwarzają minimalne ryzyko podczas pracy ze względu na ich nieinwazyjny charakter. Chociaż mierniki cęgowe są wykorzystywane głównie do oceny znacznych prądów, mogą wykazywać zmniejszoną czułość na niewielkie ilości energii elektrycznej.

Multimetr cyfrowy wymaga umieszczenia sond elektrycznych w konfiguracji do pomiaru prądu poprzez umieszczenie ich szeregowo na zaciskach, z których prąd ma być mierzony. Należy jednak zauważyć, że multimetry cyfrowe są generalnie w stanie zapewnić bardziej precyzyjne pomiary prądu w porównaniu do mierników cęgowych.

Pomiary elektryczne za pomocą miernika cęgowego są łatwe

Miernik cęgowy jest niezbędnym przyrządem dla osób zajmujących się pracami elektrycznymi, w tym profesjonalistów, amatorów i pasjonatów. To wszechstronne urządzenie dostarcza krytycznych danych do diagnozowania i analizowania systemów elektrycznych lub elektronicznych przy jednoczesnym zachowaniu integralności powiązanego okablowania. Prostota jego techniki pomiarowej pozwala użytkownikom weryfikować połączenia i mierzyć kilka parametrów operacyjnych bez wysiłku.

Aby przeprowadzić dokładną ocenę przewodności elektrycznej, należy po prostu wybrać jedną z różnych opcji dostępnych w interfejsie urządzenia, a następnie bezpiecznie zamknąć przewód pod napięciem w jego obrotowym uchwycie. Osoba podejmująca się tego zadania, niezależnie od tego, czy jest doświadczonym ekspertem, czy zwykłym entuzjastą, przekona się, że jej biegłość w tej dziedzinie znacznie ułatwia proces.
