Co to jest VRM na płycie głównej i dlaczego jest ważny?

Wybierając płytę główną dla miłośników komputerów PC, należy wziąć pod uwagę różne czynniki, w tym rozmiar samej płyty, znany jako współczynnik kształtu; kompatybilność jednostki centralnej lub procesora z płytą główną; dostępna pojemność pamięci i sposób jej konfiguracji; zakres oferowanych opcji łączności; oraz możliwość zwiększenia częstotliwości taktowania procesora poza jego standardowe specyfikacje, określane jako przetaktowywanie. Niemniej jednak, pomimo tego, że jest wymieniony w arkuszu specyfikacji, ważnym aspektem płyty głównej, który jest często lekceważony, jest moduł regulacji napięcia lub VRM, który służy do utrzymania ogólnej stabilności systemu komputerowego poprzez jego zdolność do kontrolowania i zarządzania poziomami zasilania w ramach urządzenie.

Aby w pełni zrozumieć znaczenie tego często pomijanego modułu regulacji napięcia, musimy zbadać jego działanie w kontekście VRM, w tym zbadać różne zaangażowane komponenty oraz porównać konstrukcje o wysokiej wydajności z konstrukcjami o niskiej jakości pod względem ich wpływu na Wydajność procesora.

Jak działa VRM?

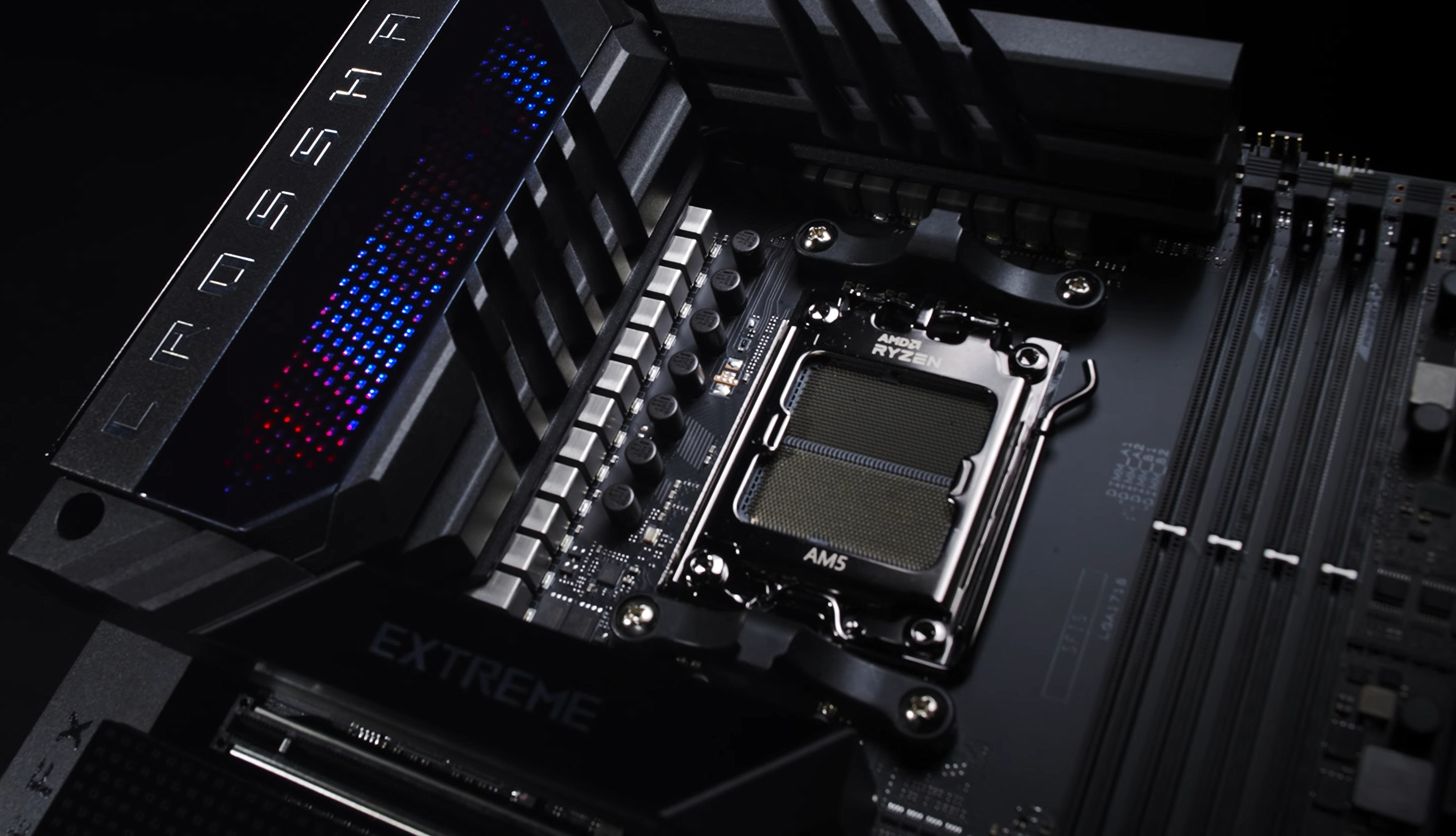

Źródło zdjęcia: ROG Global/YouTube

Moduł regulatora napięcia na płycie głównej, znany również jako moduł zasilania procesora, służy jako wysoce wyspecjalizowany konwerter buck (przekształcający prąd stały na prąd stały), którego zadaniem jest regulacja i regulacja napięć w celu dostosowania się do unikalnych wymagań centralnego przetwarzania jednostka, pamięć o dostępie swobodnym i różne inne komponenty peryferyjne. Zasadniczo VRM można postrzegać jako małe źródła zasilania, podobne do jednostki podstawowej, która przekształca przychodzące prądy przemienne o napięciu 120 lub 240 woltów, pochodzące z gniazdka elektrycznego, w znacznie obniżone napięcie prądu stałego (12 woltów, 5 woltów lub 3,3 wolta).

Pod względem funkcji moduły regulatora napięcia (VRM) płyty głównej działają podobnie do zasilacza (PSU), chociaż na poziomie pomocniczym. Głównym celem tych układów VRM jest przekształcenie wejściowego napięcia 12 V z 8/4-pinowych zewnętrznych złączy zasilania na odpowiednie napięcie operacyjne wymagane przez współczesne jednostki centralne (CPU), które zwykle mieści się w zakresie od 1,1 do 1,5 wolta.

Ponadto układy VRM odgrywają zasadniczą rolę w zapewnianiu stałego i równomiernego zasilania wszystkich elementów zużywających energię w systemie komputerowym, minimalizując w ten sposób możliwość nieprzewidywalnych skoków lub spadków napięcia. Stabilne właściwości konwersji tych obwodów regulacyjnych umożliwiają bezproblemową pracę różnych generacji procesorów z regulowanym napięciem rdzenia na pasującym chipsecie płyty głównej.

Komponenty VRM

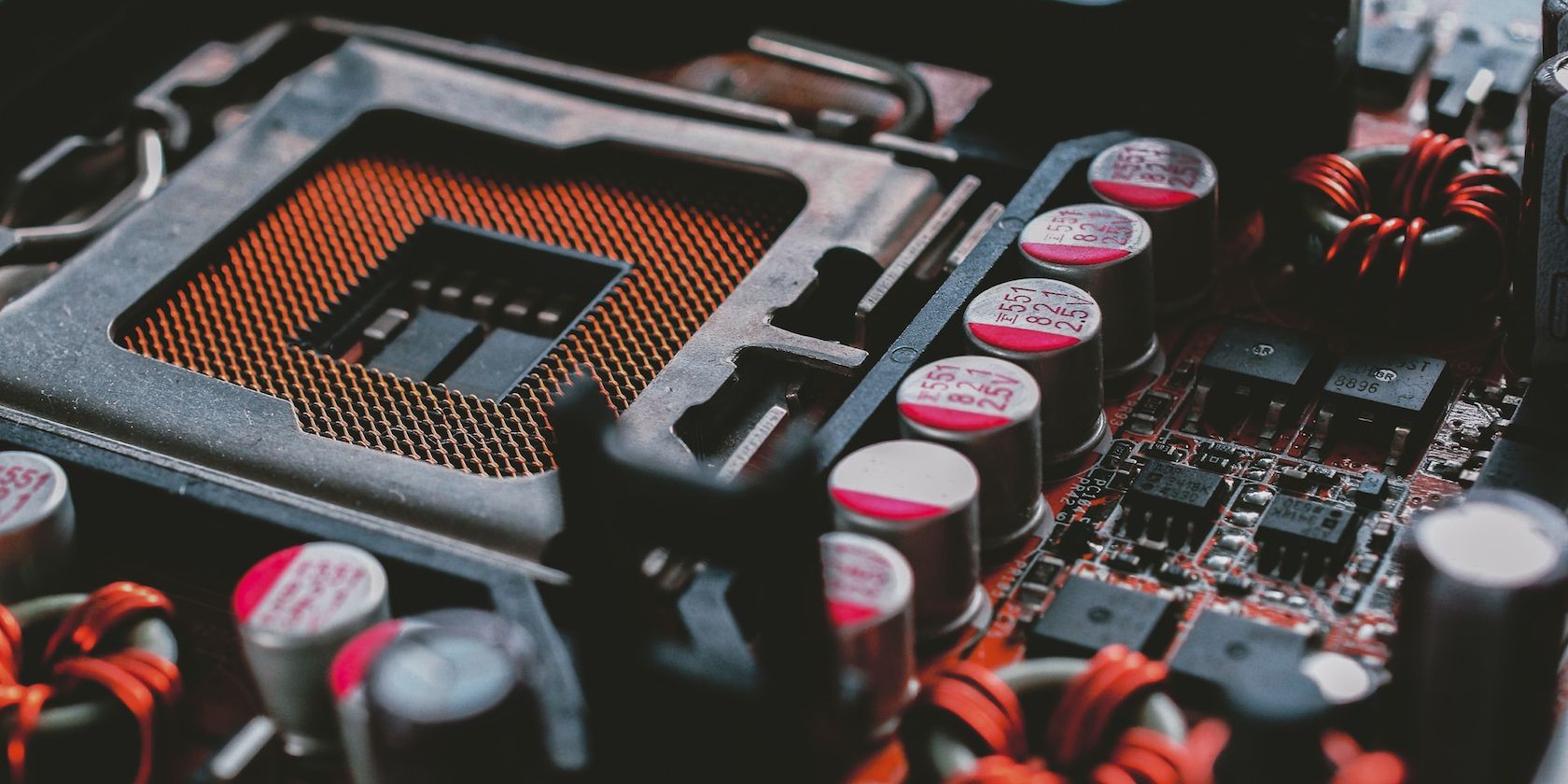

Chociaż jest powszechnie postrzegany jako autonomiczna jednostka, moduł regulatora napięcia (VRM) w rzeczywistości składa się z kilku połączonych ze sobą elementów elektronicznych umieszczonych wokół gniazda jednostki centralnej (CPU), którymi może być macierz sieci lądowej (LGA) lub macierz pinowa ( PGA) oraz gniazda DIMM na płycie głównej. Podstawowa funkcja VRM obejmuje wykorzystanie kombinacji przełączników MOSFET w połączeniu z kondensatorami, dławikami i kontrolerami modulacji szerokości impulsu (PWM) w celu efektywnego zarządzania dostarczaniem mocy i przejściami fazowymi w systemie.

Dostarczono dokładne badanie podstawowych elementów tworzących moduły regulatora napięcia (VRM) na płycie głównej.

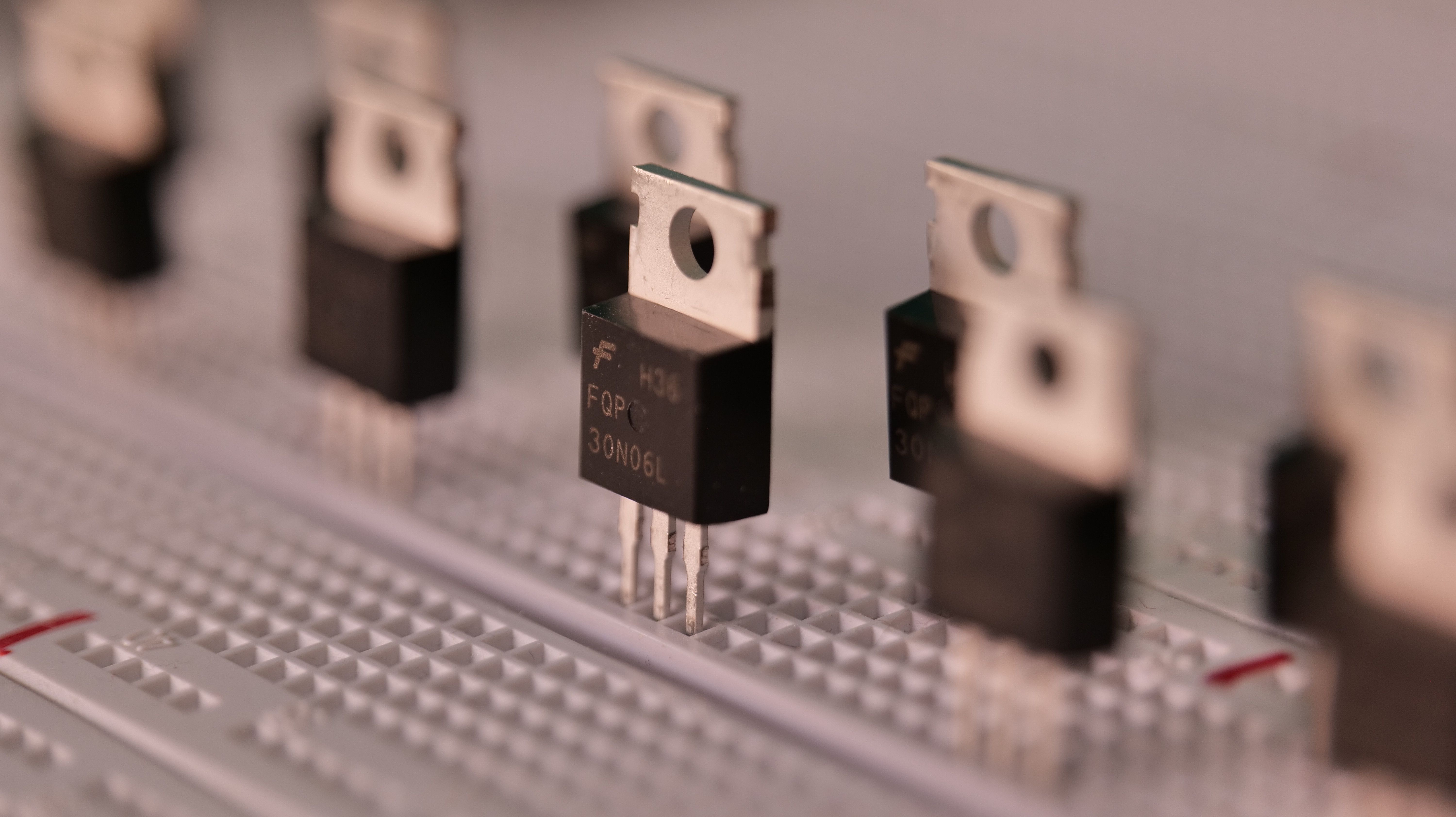

MOSFET-y

Tranzystory MOSFET działają jako izolujące urządzenia bramkowe, które mogą wzmacniać lub osłabiać sygnały elektryczne w obwodzie regulacji napięcia poprzez ich zdolność do modulowania przepływu prądu do jednostki centralnej (CPU). Te półprzewodniki są sterowane sygnałami i wartościami uzyskiwanymi z układu sterującego modulacją szerokości impulsu (PWM), co pozwala na precyzyjne zarządzanie mocą wyjściową zasilacza.

Jednofazowy układ VRM wykorzystuje dwa przełączniki MOSFET, jeden dla strony niskiego napięcia, a drugi dla strony wysokiego napięcia, do regulacji średniego napięcia wyjściowego obwodu poprzez okresową zmianę napięcia wejściowego poprzez przerywane przełączanie z szybkością setek cykli na sekundę. To działanie przełączające generuje znaczne ilości ciepła ze względu na wysoką częstotliwość pracy, co może skutkować temperaturami przekraczającymi 150 stopni Celsjusza w warunkach dużego obciążenia lub gdy nie zostaną zastosowane odpowiednie środki chłodzące.

Aby rozwiązać problem przegrzania i poprawić ogólną wydajność, półprzewodniki te często zawierają pasywne elementy radiatora, kompaktowe urządzenia chłodzące, takie jak wentylatory, a nawet systemy chłodzenia na bazie cieczy w postaci bloków wodnych.

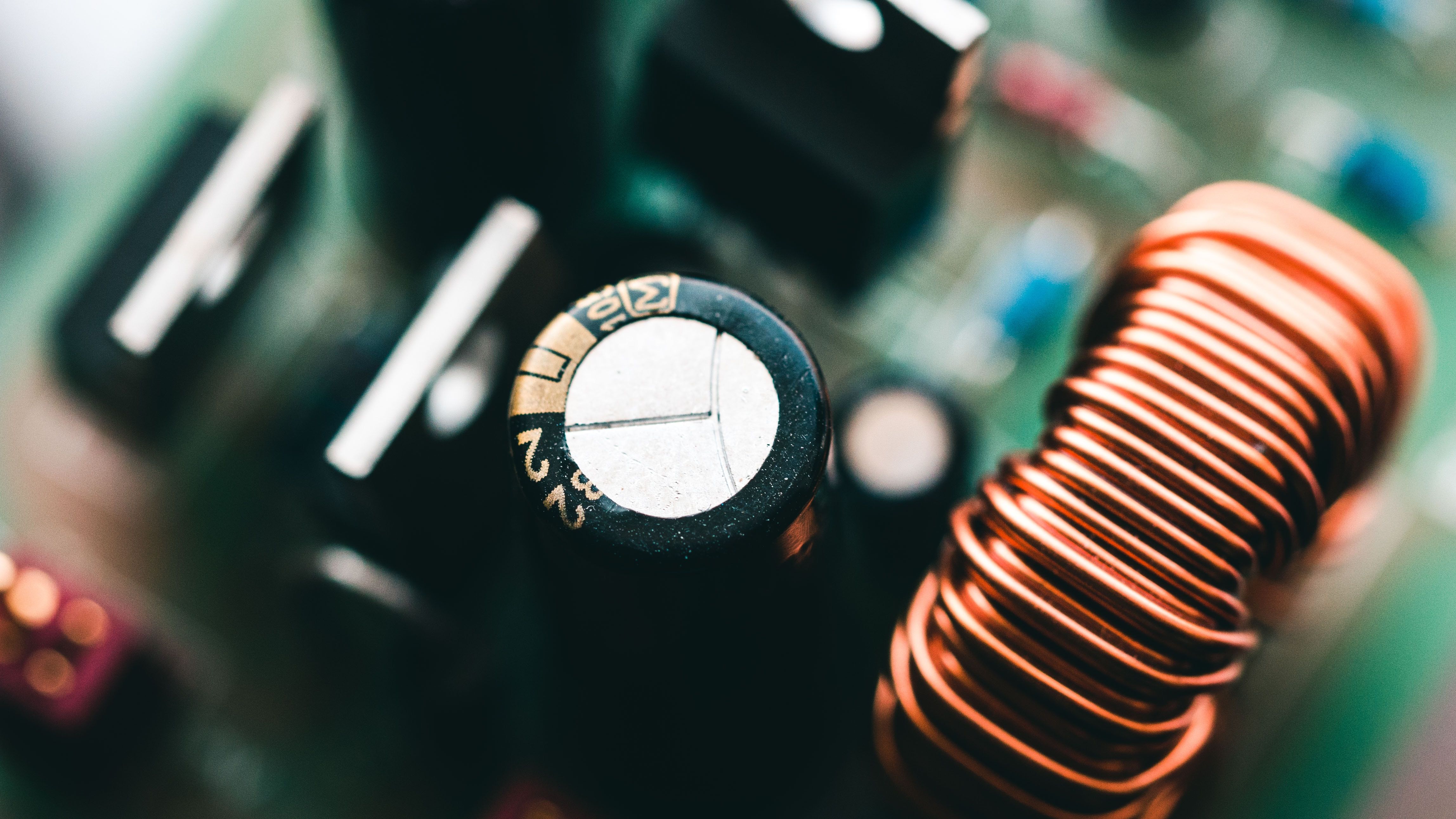

Dławiki

Dławiki to cewki indukcyjne w kształcie sześcianu, które przekształcają sygnały prądu przemiennego (AC) o wysokiej częstotliwości na niższe częstotliwości lub prądy stałe w obwodzie regulacji napięcia. Składający się z toroidalnego rdzenia magnetycznego otoczonego izolowaną cewką, ten elektromechaniczny komponent spełnia dwie funkcje-magazynowanie i filtrowanie energii, a także regulację dostarczania energii nawet w warunkach takich jak podkręcanie lub przeładowywanie.

Ponadto ważne jest, aby pamiętać, że każda cewka dławikowa odpowiada określonej fazie zasilania na płycie głównej. Zwiększona liczba faz zasilających skutkuje poprawą stabilności dostarczania napięcia do jednostki centralnej.

Kondensatory

Kondensatory to elementy elektryczne, które przechowują energię w polu elektrycznym, w przeciwieństwie do rozpraszania jej przez rezystancję, jak robią to cewki dławikowe. Mają zdolność szybkiego rozładowywania zmagazynowanego ładunku do podłączonych obwodów, gdy jest to wymagane, służąc przede wszystkim do łagodzenia nagłych zmian napięcia, znanych jako skoki napięcia, oraz zmniejszania fluktuacji lub „tętnienia” w obwodzie regulacji napięcia.

W dziedzinie modułów regulacji napięcia płyt głównych (VRM) i związanych z nimi komponentów kondensatory działają jako tymczasowe repozytoria energii, gromadząc prąd elektryczny uzyskany z cewek dławikowych i dostarczając niezbędną moc do procesora. Jeśli w tych elementach występuje jakikolwiek ładunek dodatkowy, jest on absorbowany lub uwalniany przez ścieżkę uziemienia obwodu.

Kontrolery PWM

Kontrolery PWM lub układy scalone sterownika wytwarzają sygnały o modulowanej szerokości impulsu, które są kierowane do głównych elementów analogowych w stopniu regulacji napięcia-tranzystorów MOSFET i cewek indukcyjnych. Oprócz nadzorowania ich działania, te wielopłaszczyznowe kontrolery mogą w czasie rzeczywistym modyfikować dystrybucję mocy dostarczanej do jednostki centralnej, umożliwiając jej utrzymanie optymalnego poziomu wydajności przy wymagających zadaniach obliczeniowych.

Podsumowując, kontroler PWM uzyskuje napięcie odniesienia jednostki centralnej (powszechnie oznaczane jako VRef w podstawowym systemie wejścia/wyjścia), które jest następnie porównywane z przeważającym napięciem pochodzącym z modułu regulacji napięcia płyty głównej. W przypadku rozbieżności pomiędzy tymi wartościami urządzenie podejmie proces ponownej kalibracji poprzez dopasowanie charakterystyki sygnału, co spowoduje natychmiastową modyfikację napięcia wyjściowego.

Elementy ochronne modułów regulacji napięcia składają się z diod i rezystorów, które zapobiegają przekroczeniu przez nadmiarowe prądy elektryczne określonych limitów w urządzeniu.

Wielofazowe VRM na płycie głównej

Nowoczesne jednostki centralne (CPU) i procesory graficzne (GPU) wymagają zaawansowanej infrastruktury zasilania, która przewyższa ograniczenia podstawowego jednofazowego modułu regulatora napięcia (VRM). Aby zapewnić stabilny i energooszczędny proces przesyłu energii, producenci płyt głównych często integrują szeregowo wiele przetwornic buck, co skutkuje wielopłaszczyznową konfiguracją VRM.

Wielostopniowa konfiguracja VRM wykorzystuje układ rozproszonego stopnia mocy, który rozdziela obciążenie na rozszerzoną domenę fizyczną. Przyjmując tę ​​zaawansowaną technikę zarządzania energią, jednostka centralna jest wyposażona w spójne i precyzyjnie dostrojone napięcie zasilania, jednocześnie zmniejszając nadmierną produkcję ciepła i mechaniczne obciążenie krytycznych elementów.

Wybierając nową płytę główną, często spotyka się w jej materiałach promocyjnych termin „konstrukcja zasilania fazowego”, który odnosi się do dystrybucji faz elektrycznych na płytce drukowanej (PCB). Producenci zwykle podkreślają tę cechę za pomocą różnych formatów, takich jak „A+B” (oznaczający 8+2 fazy) lub „X+Y+Z” (oznaczający 16+2+2 fazy). Pierwsza wartość przed znakiem plus oznacza liczbę faz przydzielonych do jednostki centralnej (CPU), podczas gdy kombinacja po znaku plus reprezentuje przydział faz do innych kluczowych komponentów, takich jak pamięć RAM, chipset i zintegrowany procesor graficzny (iGPU)..

W przypadkach, gdy przydzielona liczba faz użytkowania procesora przekracza osiem, na co wskazują etykiety takie jak „18+” lub więcej, konstruktorzy płyt głównych zazwyczaj stosują zaawansowany komponent znany jako podwajacz modułu regulatora napięcia (VRM). Zasadniczo ten innowacyjny gadżet rozdziela sygnały rządzące dla każdego cyklu, wzmacniając w ten sposób postrzeganą liczbę cykli z perspektywy regulacyjnej. Niemniej jednak praktyczne korzyści mogą nie pokrywać się z wykładniczym wzrostem rzeczywistych faz.

Dodatkowo, włączenie podwajających komponentów do autentycznej konfiguracji ośmiofazowego mechanizmu regulacji napięcia (VRM) prowadzi do znacznych ulepszeń w procesie synchronizacji faz mocy przy jednoczesnym obniżeniu kosztów produkcji w porównaniu z metodami konwencjonalnymi.

Jak odróżnić konfigurację VRM wysokiej jakości od źle zaprojektowanej?

Oceniając płyty główne pod kątem wydajności modułu regulacji napięcia (VRM), należy wziąć pod uwagę różne aspekty. Należy zauważyć, że nawet w przypadkach, gdy nie zamierza się podkręcać jednostki centralnej (CPU), gorsza konfiguracja VRM może znacznie pogorszyć stabilność mechanizmu zasilania, powodując awarie systemu, niebieskie ekrany śmierci (BSOD ) i inne zauważalne problemy.

Aby odróżnić wyjątkową konfigurację maszyny wirtualnej rzeczywistości (VRM) od takiej, która znacznie pozostaje w tyle, należy wziąć pod uwagę następujące czynniki:

Ocenę działania modułu regulacji napięcia (VRM) można ułatwić, badając fizyczną obecność dławików na płycie głównej. W odniesieniu do chipsetu klasy podstawowej, takiego jak AMD A620, oczekuje się, że pod radiatorem znajduje się nie więcej niż cztery do sześciu faz zasilania. I odwrotnie, w przypadkach, gdy procesory i komponenty wyższej klasy wymagają dodatkowego zarządzania energią, płyty główne średniej i wyższej klasy zazwyczaj zawierają większą liczbę faz, aby sprostać tym wymaganiom.

Wysokowydajne moduły regulatora napięcia (VRM) wykorzystują kondensatory o konstrukcji półprzewodnikowej, które są często określane jako „japońskie kondensatory”, „ciemne kondensatory” lub „hi-cap”. Kondensatory te wykazują lepszą trwałość i odporność na wycieki w porównaniu z tradycyjnymi kondensatorami elektrolitycznymi, zapewniając w ten sposób zwiększoną niezawodność w czasie.

Rozważ zakup płyty głównej wyposażonej w dławiki superferrytowe (SFC) lub dławiki ze stopu Premium ze względu na zmniejszone zużycie energii, odporność na korozję i zminimalizowane zakłócenia elektromagnetyczne.

O ile sprawdzenie płyty głównej przed jej zakupem może wiązać się z pewnymi wyzwaniami, o tyle daje się możliwość dokładnej oceny jej stanu przy odbiorze, a następnie jej zwrotu w przypadku niezadowolenia z jakości.

VRM płyty głównej: niedoceniony bohater współczesnej informatyki

Zasadniczo pojęcie modułu regulacji napięcia (VRM) jest wielopłaszczyznowe i obejmuje szereg specjalistycznej terminologii odnoszącej się między innymi do tranzystorów MOSFET, dławików, kondensatorów, kontrolerów PWM. Te koncepcje niekoniecznie muszą rezonować z codziennymi użytkownikami komputerów PC, którzy są bardziej przyzwyczajeni do prostszego języka technologicznego. Niemniej jednak wydajność systemu komputerowego zależy w dużej mierze od solidności i wydajności jego VRM, który ułatwia bezproblemową dystrybucję napięcia do jednostki centralnej (CPU) i różnych integralnych urządzeń peryferyjnych w systemie.
