Jak naprawić błędy czerwonego światła na płycie głównej?

Kluczowe wnioski

Rozwiązanie problemu nieprawidłowo działającej płyty głównej jest niezwykle proste, jeśli podejmie się odpowiednie środki, w tym weryfikację połączeń i zmianę położenia komponentów sprzętowych.

Obecność czerwonych diod LED na płycie głównej może wskazywać na wadliwe połączenia kablowe lub niedoskonałości sprzętu, jednak wykorzystanie pomocnych systemów etykietowania może przyspieszyć proces rozwiązywania takich problemów.

Podświetlenie niektórych wskaźników na płycie głównej, takich jak kontrolki CPU, DRAM, BOOT i VGA, może zapewnić wgląd w potencjalne problemy z powiązanymi z nimi komponentami. Rozwiązywanie tych problemów może wymagać aktualizacji podstawowego systemu wejścia/wyjścia (BIOS), sprawdzenia kompatybilności lub zmiany położenia komponentów sprzętowych w celu zapewnienia prawidłowego połączenia.

Widok czerwonego światła emanującego z płyty głównej może wywoływać uczucie niepokoju w połączeniu z niepowodzeniem inicjalizacji systemu, zwłaszcza gdy płyta główna pozostaje nieodgadniona co do źródła tego alarmującego wskazania.

Rzeczywiście, przy zastosowaniu odpowiednich środków, rozwiązanie problemu nieprawidłowego działania czerwonej kontrolki płyty głównej można osiągnąć bez większego wysiłku.

Dlaczego pojawia się czerwona kontrolka błędu płyty głównej?

Obecność świecącej czerwonej diody LED na płycie głównej może wskazywać na kilka potencjalnych problemów. Zwykle dzieje się tak, gdy kable nie są bezpiecznie podłączone lub gdy występuje problem z konfiguracją sprzętową systemu. W niektórych przypadkach wiele czerwonych diod LED może znajdować się w pobliżu etykiet informacyjnych, aby ostrzegać użytkowników o wszelkich usterkach.

Jeśli na płycie głównej komputera znajdują się określone oznaczenia identyfikacyjne, proces diagnozowania i rozwiązywania wszelkich problemów może zostać przyspieszony. Należy jednak pamiętać, że metoda ta nie zawsze skutkuje szybkim rozwiązaniem problemu i najczęściej konieczne będzie zastosowanie ogólnych technik rozwiązywania problemów, aby w pełni rozwiązać dany problem.

Jak naprawić czerwoną kontrolkę błędu na płycie głównej

Zgodnie ze standardowymi praktykami rozwiązywania problemów, zaleca się rozpoczęcie od podstawowych działań w obliczu problemu. Aby zainicjować to podejście, należy sprawdzić, czy istnieje etykieta przylegająca do czerwonej diody LED, upewniając się, że wszystkie połączenia są bezpiecznie zamocowane. Jeśli te wstępne kroki nie rozwiążą problemu, można zbadać alternatywne rozwiązania, takie jak wymiana głównej płytki drukowanej lub zasilacza.

Upewnij się, że wszystkie źródła zasilania są odłączone przed rozpoczęciem pracy, w tym wszelkie podłączone urządzenia peryferyjne lub baterie w urządzeniu.

Sprawdź, czy czerwona dioda ma etykietę

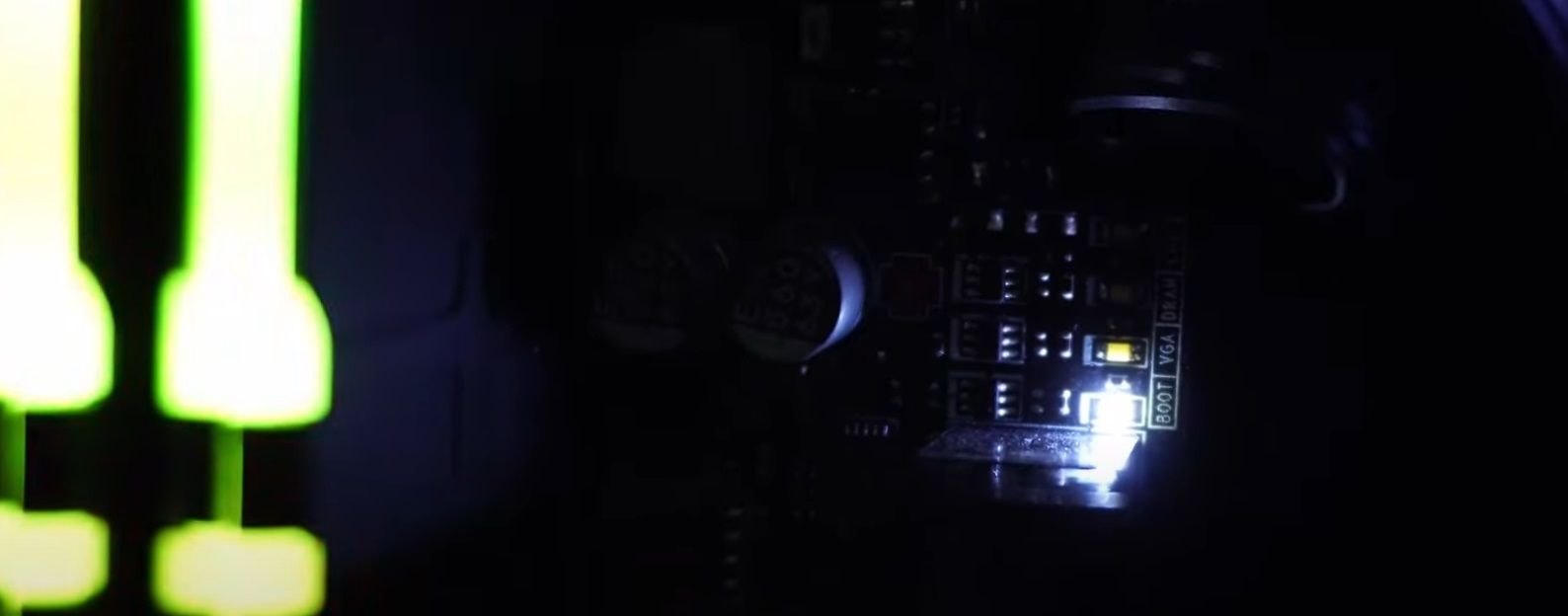

Podczas rozwiązywania potencjalnych problemów z płytą główną komputera, ważne jest, aby najpierw sprawdzić, czy czerwone diody wskaźnikowe są odpowiednio oznaczone. Zazwyczaj współczesne płyty główne posiadają cztery czerwone diody LED oznaczone jako “CPU”, “DRAM”, “BOOT” i “VGA”. Sprawdzając, które z tych wskaźników są aktywowane, można skutecznie ograniczyć zakres środków rozwiązywania problemów potrzebnych do skutecznego rozwiązania.

Image Credit: Mac Coyzkie/ YouTube

Wszechobecna dioda LED emitująca światło jest często kojarzona z procesorem. Jeśli podczas autotestu POST (Power-On Self-Test) zostaną wykryte jakiekolwiek problemy związane z procesorem, takie jak niekompatybilność lub nieprawidłowa instalacja, wskaźnik ten może się aktywować. Istnieje wiele powodów, dla których kontrolka CPU może się zaświecić, od awarii sprzętu po usterki oprogramowania.

Oprogramowanie układowe podstawowego systemu wejścia/wyjścia (BIOS) komputera jest przestarzałe i wymaga aktualizacji, co może wymagać nowszej wersji, która odpowiada specyfikacjom jednostki centralnej (CPU).

Wygląda na to, że może występować problem z kompatybilnością między jednostką centralną a płytą główną, zgodnie ze specyfikacjami wymienionymi na liście weryfikacji kwalifikacji płyty głównej (QVL). Zaleca się zweryfikowanie tych informacji na stronie internetowej producenta płyty głównej lub skontaktowanie się z jego zespołem pomocy technicznej w celu uzyskania dalszej pomocy.

Wygląda na to, że może występować problem z nieprawidłową instalacją procesora lub uszkodzeniem pinów, co powoduje wygięcie lub zniekształcenie.

Połączenia między jednostką centralną a powiązanymi kablami nie są odpowiednio ustanowione, co powoduje nieprawidłowe działanie lub obniżoną wydajność urządzenia.

Pasta termoprzewodząca została nałożona w sposób, który wykracza poza zamierzone granice, powodując niezamierzone rozprowadzenie materiału.

⭐ Procesor nie działa lub jest uszkodzony.

Rzadziej spotykana kontrolka DRAM może emitować światło, co oznacza potencjalny problem z pamięcią o dostępie swobodnym (RAM). Przyczyną tego świecenia mogą być różne czynniki, w tym m.in:

⭐ Pamięć RAM nie jest prawidłowo osadzona.

Wygląda na to, że moduły pamięci o dostępie swobodnym (RAM) używane przez system nie są ze sobą kompatybilne, co jest potencjalnym źródłem niestabilności lub problemów z wydajnością komputera.

Rzeczywiście, wygląda na to, że zainstalowane moduły pamięci RAM mogą nie być kompatybilne z płytą główną, zgodnie ze specyfikacjami wymienionymi na stronie internetowej producenta pod listą kwalifikowanych dostawców (QVL).

Wyrównanie klipsów zabezpieczających pamięć RAM mogło nie zostać odpowiednio zatrzaśnięte z mocnym i słyszalnym kliknięciem, co może skutkować niestabilnością lub nieprawidłowym działaniem.

Możliwe, że pamięć RAM uległa uszkodzeniu, co może prowadzić do nieprawidłowego działania systemu. Aby zdiagnozować ten problem, można spróbować uruchomić jedną z pamięci RAM niezależnie i obserwować, czy rozwiąże to jakiekolwiek problemy.

Potencjalnie wygięcie pinów procesora może spowodować nieoczekiwane konsekwencje, a mianowicie aktywację kontrolki DRAM.

Na płycie głównej może zaświecić się kontrolka BOOT, co sugeruje problem z dyskiem twardym lub dyskiem półprzewodnikowym. To wskazanie służy do informowania o potencjalnych problemach związanych z tymi komponentami. Kontrolka BOOT może być aktywowana z powodu różnych czynników, takich jak:

⭐ Nie zainstalowano systemu operacyjnego.

Dysk twardy (HDD) lub dysk półprzewodnikowy (SSD) może nie być bezpiecznie zainstalowany lub połączony z systemem, co może spowodować awarię.

Interfejs sprzętowy wykorzystywany przez dysk twardy lub dysk półprzewodnikowy do komunikacji z płytą główną wydaje się być uszkodzony lub został celowo zakłócony, utrudniając w ten sposób transfer danych i potencjalnie powodując niestabilność systemu.

Wygląda na to, że komputer próbował zainicjować proces rozruchu przy użyciu nieoznaczonego dysku twardego lub półprzewodnikowego, co może skutkować nieudaną sekwencją rozruchową.

⭐ Dysk twardy/SSD nie działa lub jest uszkodzony.

⭐ System BIOS nie może wykryć dysku HDD/SSD.

Kompatybilność płyty głównej z dyskiem twardym (HDD) lub dyskiem półprzewodnikowym (SSD) jest ograniczona przez obsługę określonych interfejsów i protokołów, które mogą różnić się od tych używanych przez urządzenie pamięci masowej. W takich przypadkach może być konieczna aktualizacja płyty głównej lub komponentu pamięci masowej w celu uzyskania optymalnej wydajności i funkcjonalności.

Kontrolka VGA jest najmniej prawdopodobnym wskaźnikiem błędu. Działa w podobny sposób jak kontrolka CPU i jest wyzwalana przez te same czynniki.Gdy autotest płyty głównej po włączeniu zasilania (POST) napotka problem związany z układem graficznym

Błąd mógł wystąpić z powodu nieprawidłowego połączenia między procesorem graficznym (GPU) lub kablami zasilającymi zasilacza (PSU).

Zatrzask gniazda interfejsu PCI Express (PCIe) na jednostce przetwarzania grafiki (GPU) nie zatrzasnął się we właściwej pozycji.

Instalacja procesora graficznego (GPU) mogła zostać podjęta w nieprawidłowym gnieździe na płycie głównej lub mogło dojść do uszkodzenia procesora graficznego lub gniazda PCIe (Peripheral Component Interconnect Express), co spowodowało ten problem.

Rzeczywiście, podczas gdy obecność czerwonej kontrolki na płycie głównej może służyć jako wstępne wskazanie potencjalnych problemów, nie zawsze dostarcza konkretnych informacji dotyczących źródła problemu. W związku z tym często konieczne jest dalsze badanie i diagnostyka, aby dokładnie zidentyfikować i rozwiązać wszelkie podstawowe problemy z płytą główną.

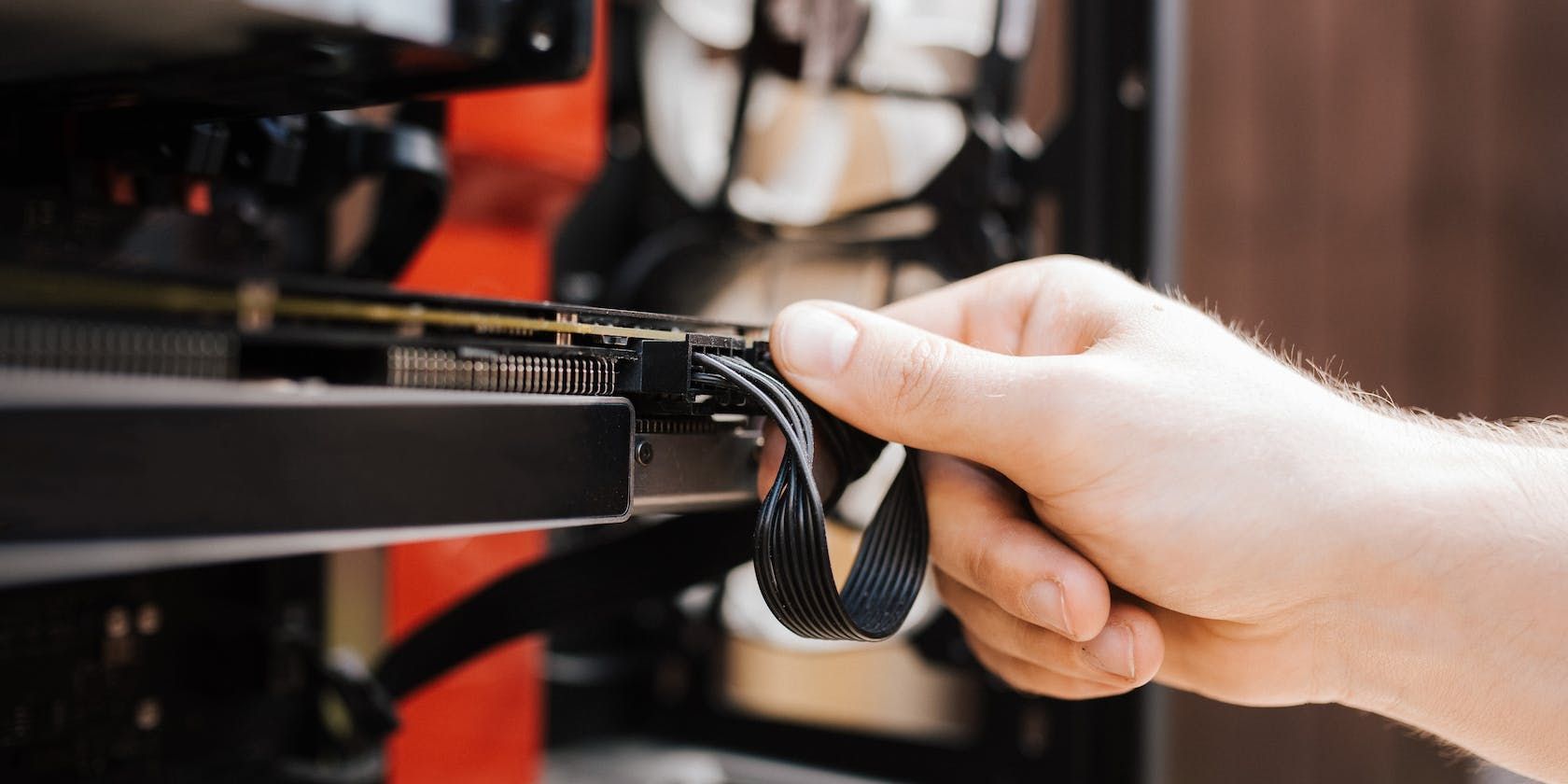

Sprawdź, czy kable są prawidłowo podłączone

Jeśli poprzednie środki diagnostyczne nie przyniosły rezultatu lub w przypadku, gdy płyta główna ma starą konstrukcję bez oznaczonych czerwonych diod LED, może być konieczne przyjęcie bardziej kompleksowych strategii w celu zidentyfikowania potencjalnych problemów. Jako środek wstępny należy rozważyć odłączenie i ponowne podłączenie okablowania związanego z płytą główną lub jej zintegrowanymi elementami.

Sprawdź, czy Twój sprzęt jest kompatybilny

Jeśli problemy utrzymują się pomimo weryfikacji połączeń, może to być spowodowane niekompatybilnością sprzętu. Aby zapewnić kompatybilność komponentów, takich jak płyta główna, dysk twardy / dysk SSD, pamięć o dostępie swobodnym, procesor graficzny, jednostka centralna i zasilacz, można skorzystać ze stron internetowych, takich jak BuildMyPC, PC Part Picker lub NewEgg’s PC Builder w celu łatwego sprawdzenia. Dodatkowo, odniesienie się do listy kwalifikacji płyty głównej (QVL) dostarczy dalszych informacji na temat kompatybilności komponentów.

Resetowanie BIOS-u płyty głównej

W niektórych przypadkach niewłaściwa konfiguracja systemu może spowodować aktywację czerwonego wskaźnika ostrzegawczego płyty głównej. Problem ten często wynika z niestabilnych konfiguracji podkręcania. Jeśli konwencjonalne środki rozwiązywania problemów nie rozwiązały problemu, potencjalnym rozwiązaniem jest przywrócenie domyślnych ustawień fabrycznych systemu BIOS. Aby uzyskać dostęp do menu konfiguracji BIOS, należy ponownie uruchomić urządzenie i wielokrotnie naciskać wskazany klawisz BIOS (zwykle F2 lub F12), aż do wyświetlenia żądanego interfejsu.

Po pomyślnym załadowaniu BIOS-u należy przejść przez dostępne ustawienia w poszukiwaniu opcji “Factory Default”. Opcja ta może występować pod różnymi tytułami, takimi jak “Reset to Default”, “Setup Defaults” lub podobnymi, w zależności od używanego BIOS-u. Po zidentyfikowaniu tego wyboru, naciśnięcie klawisza “Enter” spowoduje aktywację ustawień fabrycznych. Jeśli pojawi się dodatkowy monit wymagający potwierdzenia, wystarczy ponownie nacisnąć przycisk “Enter”. Ostatecznie, po wykonaniu tych kroków, konieczne jest wyjście z BIOS-u i zapisanie wprowadzonych zmian. Następnie należy sprawdzić, czy uciążliwa czerwona dioda przestała świecić.

Należy pamiętać, że zresetowanie ustawień BIOS-u spowoduje również usunięcie wszelkich wcześniej zainstalowanych aktualizacji BIOS-u. W przypadkach, gdy funkcjonalność jednostki centralnej (CPU) zależy od aktualizacji BIOS-u, konieczne będzie ponowne zainstalowanie tej aktualizacji przed uruchomieniem systemu komputerowego.

Alternatywnie można przywrócić ustawienia BIOS-u, wyjmując, a następnie wymieniając baterię CMOS.

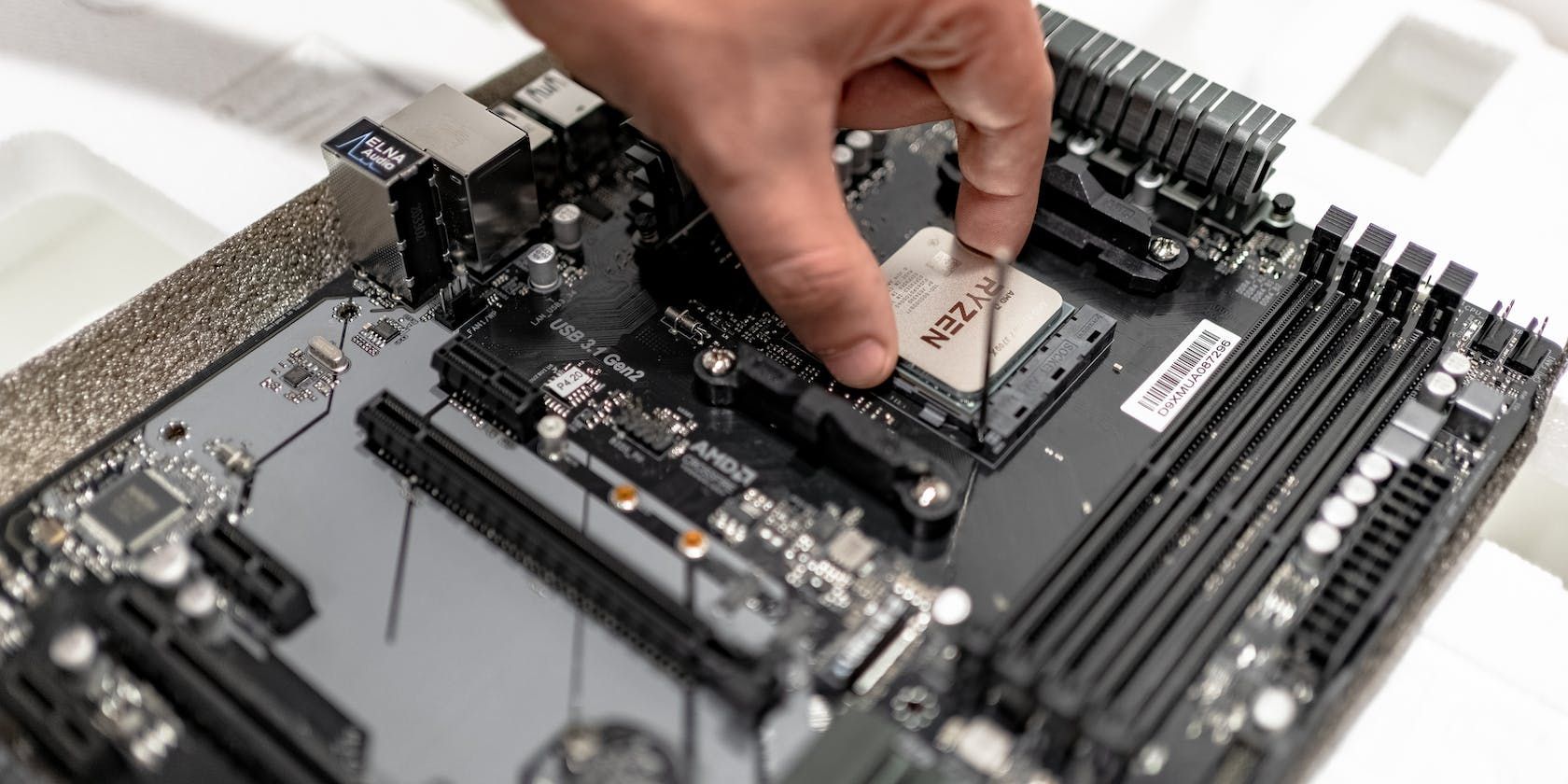

Reseat Motherboard Hardware Components

Aby zapewnić optymalne działanie systemu komputerowego, należy sprawdzić, czy wszystkie komponenty są prawidłowo podłączone. Obejmuje to sprawdzenie prawidłowego umieszczenia modułów pamięci RAM i sprawdzenie, czy cały pozostały sprzęt, w tym jednostka centralna (CPU), dysk twardy lub dysk półprzewodnikowy (HDD/SSD), procesor graficzny (GPU) i zasilacz (PSU) są prawidłowo zainstalowane. W tym celu należy odłączyć zatrzaski przytrzymujące pamięć RAM, wyjąć ją, a następnie ponownie włożyć, mocno naciskając moduł, aż usłyszysz słyszalne kliknięcie wskazujące na prawidłową instalację. Następnie podłącz urządzenie do źródła zasilania i obserwuj, czy czerwona dioda pozostaje zapalona. W razie potrzeby kontynuuj odinstalowywanie i ponowne instalowanie każdego komponentu po kolei, monitorując stan czerwonej kontrolki

Wymiana baterii CMOS

Rozładowana bateria CMOS często powoduje aktywację czerwonej kontrolki na płycie głównej komputera. Ogólnie rzecz biorąc, wymiana baterii CMOS polega na zakupie i zainstalowaniu baterii CR2032 jako zamiennika. Przed przystąpieniem do instalacji należy jednak potwierdzić, że ten konkretny typ baterii jest odpowiedni. Dokładna lokalizacja baterii CMOS różni się w zależności od konkretnego modelu płyty głównej i jej formatu.

Sprawdź, czy płyta główna lub zasilacz ulegają awarii

Podsumowując, jeśli zasilacz (PSU) lub płyta główna komputera działa nieprawidłowo, czerwona kontrolka błędu na płycie głównej może być aktywna. Aby ustalić, czy problem leży po stronie zasilacza, czy samej płyty głównej, spróbuj podłączyć zasilacz do innego urządzenia i wymień wszystkie wadliwe kable. Jeśli te środki zawiodą, prawdopodobnie płyta główna uległa nieodwracalnemu uszkodzeniu i wymaga wymiany.

Zadbaj o swój komputer

Może to być niepokojące, gdy komputer nie uruchamia się, a płyta główna wyświetla sygnał ostrzegawczy, ale przy zdecydowanym podejściu do rozwiązania problemu nie trzeba się obawiać. Większość współczesnych płyt głównych pozwala na prostą identyfikację głównego problemu za pomocą etykiet, a w przypadkach, gdy takich informacji brakuje, taktyki takie jak zmiana położenia sprzętu lub sprawdzenie złączy często okazują się wystarczające do przywrócenia pełnej funkcjonalności systemu.
