Pękł ekran zegarka Apple Watch? Oto jak go naprawić

Stłuczenie ekranu na dowolnym urządzeniu jest frustrujące - ale jednym z najgorszych urządzeń do stłuczenia ekranu może być Apple Watch. Zegarki te są notorycznie trudne do naprawy i serwisowania. Jeśli jednak podejmiesz odpowiednie środki ostrożności, całkowicie możliwe jest naprawienie uszkodzonego ekranu Apple Watch w domu.

Jak naprawić ekran Apple Watch w domu

Można napotkać kilka okoliczności, które skłoniłyby ich do naprawy zespołu wyświetlacza zegarka Apple Watch. Może to obejmować przypadki, w których ekran doznał uszkodzeń fizycznych, takich jak pęknięcia lub oderwanie się od podstawy, lub gdy całkowicie przestał działać. W wielu przypadkach rozwiązanie tych problemów wymaga wymiany zarówno ekranu OLED, jak i połączonego digitizera.

Ponowne użycie nieuszkodzonego digitizera z zegarka Apple Watch z rozbitym lub odłączonym ekranem może być wykonalne, choć nie jest zalecane ze względu na wyjątkową wrażliwość tego elementu. Chociaż możliwe jest usunięcie i wymiana digitizera, jak pokazano w pewnym samouczku wideo online, może to spowodować różne niedoskonałości wizualne na wyświetlaczu.

Ważne jest, aby upewnić się, że każdy zakupiony “zestaw do wymiany ekranu” Apple Watch zawiera zarówno wyświetlacz OLED, jak i digitizer, ponieważ niektóre zestawy mogą zawierać tylko jeden lub drugi.

Zbierz odpowiednie narzędzia

Rozważając przywrócenie wyświetlacza Apple Watch, można pocieszyć się świadomością, że do tego zadania wymagany jest minimalny sprzęt. Pierwszym warunkiem wstępnym jest zakup kompatybilnego zespołu ekranu Apple Watch, obejmującego zarówno wyświetlacz z organiczną diodą elektroluminescencyjną (OLED), jak i digitizer ekranu dotykowego. Znaczna liczba zestawów naprawczych zawiera wszystkie niezbędne narzędzia; jednak wyczerpującą listę tych akcesoriów można znaleźć poniżej:

Użyj urządzenia emitującego ciepło, takiego jak suszarka do włosów lub opalarka, aby zastosować ciepło do danego obszaru.

Nóż X-ACTO jest wysoce zalecany ze względu na jego wyjątkową ostrość i precyzję. Zastosowanie zakrzywionego ostrza może dodatkowo zwiększyć jego możliwości w zakresie cięcia różnych materiałów.

Precyzyjnie wykonany instrument, podobny do śrubokręta płaskiego 1 mm, może być eleganckim i dokładnym urządzeniem, które jest w stanie wykonywać skomplikowane zadania z precyzją i wdziękiem.

⭐Pęseta

Jeśli okaże się, że konieczna jest wymiana czujnika Force Touch w zegarku Apple Watch z powodu nieprawidłowego działania wykrywania dotyku, odpowiednim sterownikiem do tego zadania będzie sterownik “Y000”.

Klej elektroniczny, taki jak klej E6000, to rodzaj środka wiążącego zaprojektowanego specjalnie do stosowania w komponentach i urządzeniach elektrycznych i elektronicznych. Zapewnia silne wiązania między różnymi materiałami powszechnie używanymi w tych zastosowaniach, w tym tworzywami sztucznymi, metalami, ceramiką i szkłem. Zdolność kleju do wytrzymywania wysokich temperatur i odporność na rozpuszczalniki sprawiają, że nadaje się on do stosowania w trudnych warunkach, w których tradycyjne kleje mogą zawieść. Ponadto jego właściwości dielektryczne zapewniają, że nie zakłóca działania wrażliwego sprzętu elektronicznego lub obwodów.

Aby przejść do kolejnych kroków, konieczne jest całkowite zaprzestanie działania zegarka Apple Watch poprzez całkowite wyłączenie.

Podgrzewanie kleju do ekranu

Po wykonaniu wszystkich niezbędnych przygotowań, w tym wyłączeniu urządzenia i zebraniu odpowiednich narzędzi, takich jak opalarka lub suszarka do włosów, można przystąpić do podgrzewania kleju do ekranu na zegarku Apple Watch. Ostrożne nakładanie ciepła na ekran, upewniając się, że osiąga temperaturę, która jest nieco wyższa niż ta, którą można uznać za wygodną w dotyku, pozwala na większą łatwość podczas próby usunięcia ekranu w kolejnych krokach.

Delikatne usuwanie ekranu

/pl/images/removing-the-apple-watch-screen-by-applying-pressure-with-an-x-acto-blade.JPG

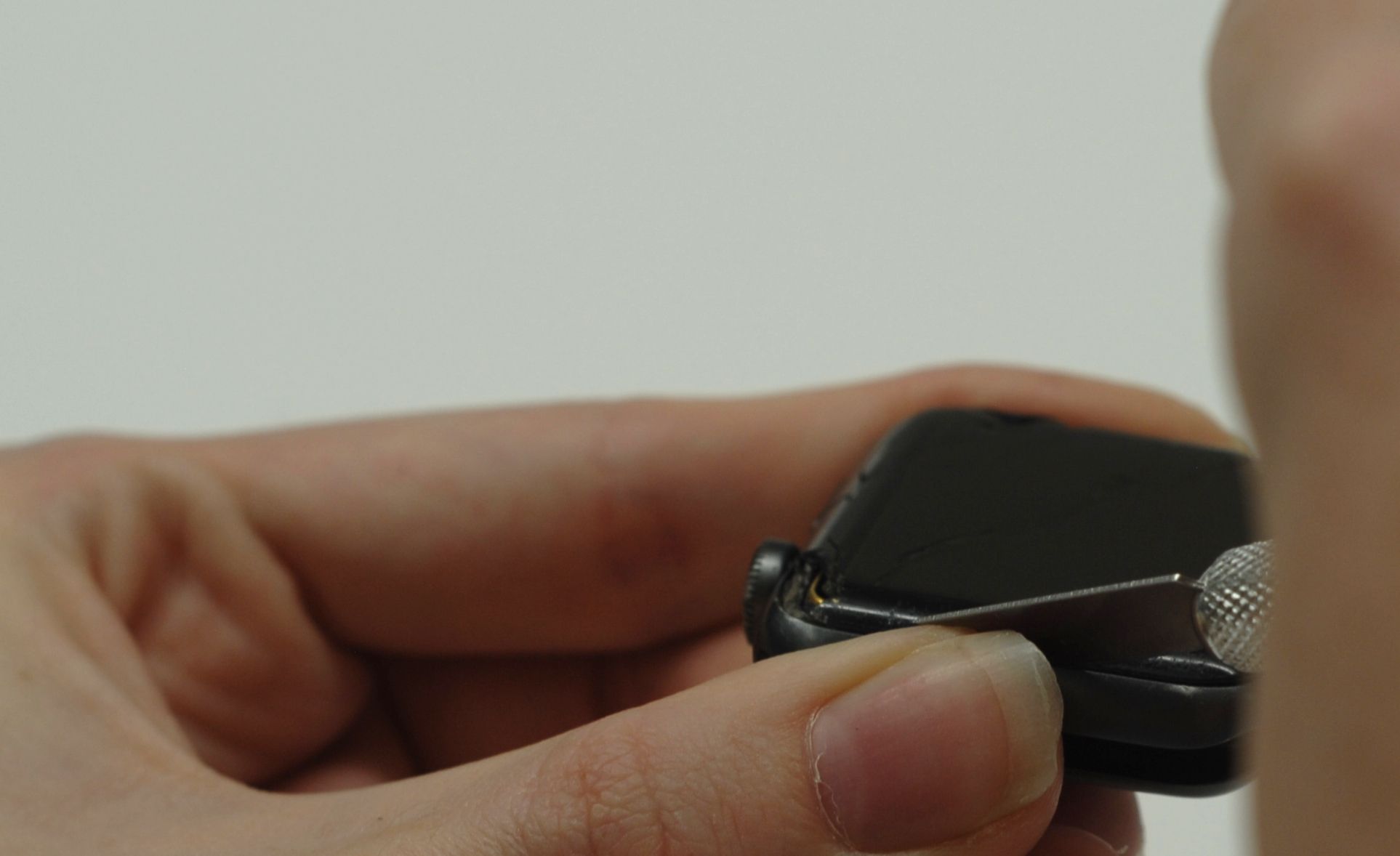

Po odpowiednim podgrzaniu kleju można przystąpić do odłączenia zespołu wyświetlacza od Apple Watch. Użyj zaokrąglonej końcówki szpatułki, aby wywierać stały nacisk prostopadle do szwu panelu wyświetlacza, jednocześnie odsuwając go od obudowy. Ważne jest, aby zachować ostrożność podczas używania ostrza o płaskich krawędziach, ponieważ przypadkowe zadrapania na szklanej powierzchni są bardziej prawdopodobne. Powoli podnieś szybę, a następnie przesuń otwieracz wzdłuż każdej krawędzi szyby, aby całkowicie uwolnić ją z ramy.

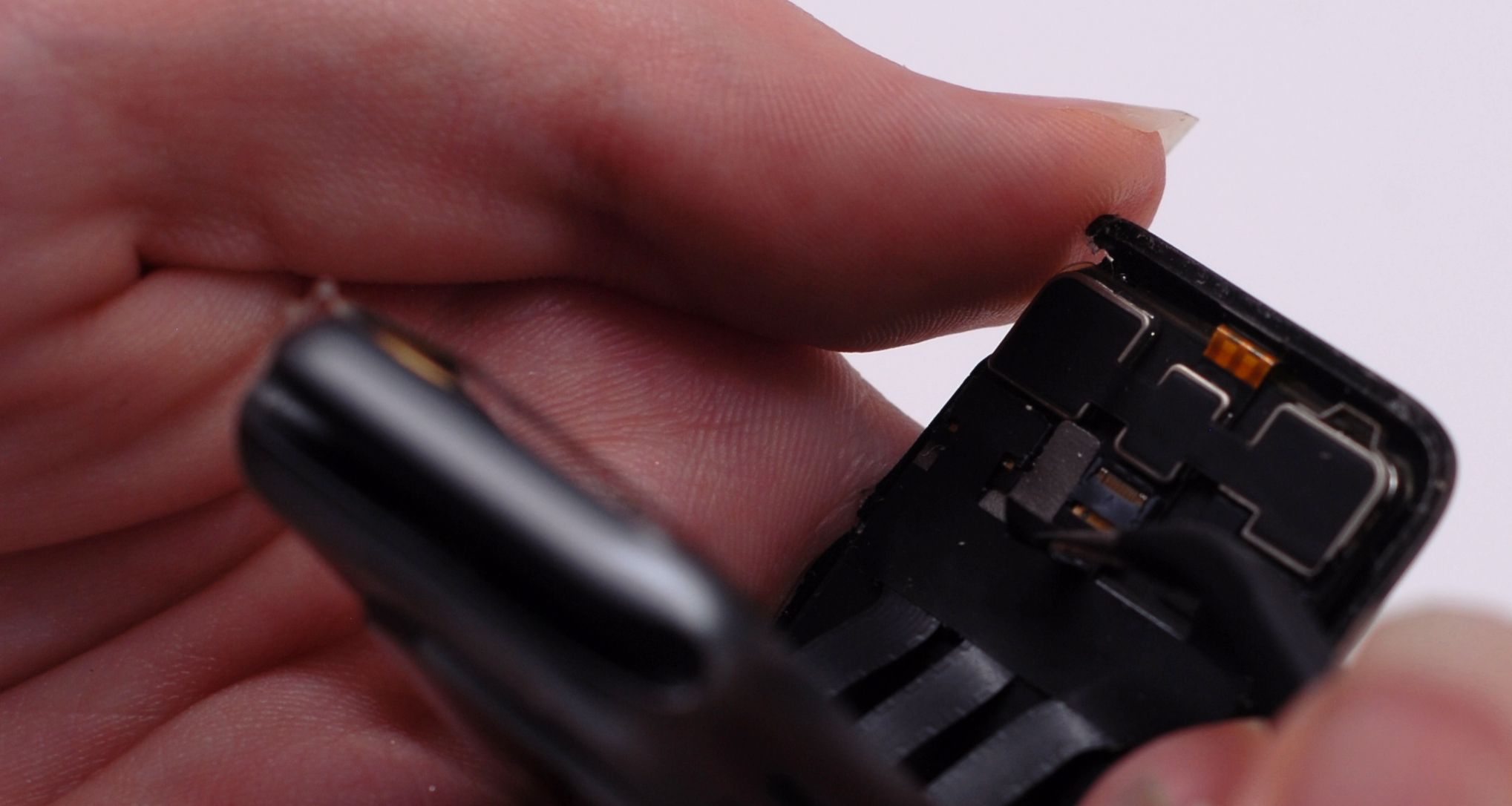

Podczas próby usunięcia ekranu zegarka, kluczowe jest dokładne przejechanie frezem po jego obwodzie w celu uwolnienia resztek kleju, które mogłyby utrudnić ten proces. Po wykonaniu tego zadania, ostrożnie podnieś urządzenie z podstawy i pracuj ostrożnie, pamiętając o potencjalnej obecności kabla łączącego lub wielu kabli przymocowanych do wyświetlacza. Dokładne umiejscowienie tych przewodów różni się w zależności od konkretnej marki i modelu zegarka, ale ich zachowanie należy uznać za istotny aspekt procedury.

/pl/images/lifting-the-apple-watch-screen-and-revealing-the-display-connectors.JPG

Umieść zegarek Apple Watch na podwyższeniu, tak aby przewód ładowania znajdował się wzdłuż jednej z jego krawędzi. Powoli podnieś wyświetlacz i ostrożnie poprowadź go w kierunku sąsiedniej strony, zachowując prostopadły kąt.Upewnij się, że ani ekran, ani złącze ładowania nie zostały naruszone podczas tego procesu. Po udanej zmianie położenia ekranu należy pozostawić go z boku zegarka na potrzeby kolejnych czynności.

Zachowaj najwyższą ostrożność podczas odłączania czujnika Force Touch, ponieważ jest on przymocowany do panelu wyświetlacza i ramki urządzenia za pomocą kleju. Aby odłączyć ten element, należy włożyć ostre narzędzie wzdłuż górnej krawędzi czujnika.

Odinstalowanie baterii Apple Watch

Odłączenie ekranu zapewni nieograniczony dostęp do wszystkich wewnętrznych elementów Apple Watch. Proces ten różni się w zależności od konkretnego modelu; na przykład, aby podłączyć nowy wyświetlacz, należy najpierw usunąć kilka wewnętrznych elementów, zaczynając od baterii. Aby rozpocząć tę procedurę, włóż otwieracz wzdłuż miejsca, w którym zegarek styka się z baterią i ostrożnie odklinuj go od obudowy.

Aby odłączyć baterię od połączenia, należy najpierw obrócić pokrętło w kierunku zgodnym z ruchem wskazówek zegara, jeśli znajduje się ono po lewej stronie. Następnie podnieś pokrętło do góry, obracając je w kierunku przeciwnym do ruchu wskazówek zegara, jeśli znajduje się po prawej stronie. Użyj cienkiego narzędzia, takiego jak plastikowy podważacz lub wąski śrubokręt krzyżakowy o szerokości jednego milimetra, aby ostrożnie odłączyć baterię od interfejsu, delikatnie naciskając i prowadząc narzędzie wzdłuż krawędzi połączenia.

W niektórych przypadkach wyjęcie baterii może nie być wymagane do celów naprawy. W tym konkretnym modelu Apple Watch Series 3 złącze wyświetlacza znajduje się pod pokrywą silnika Taptic Engine, a nie pod baterią. Warto zauważyć, że wiele wcześniejszych iteracji Apple Watch posiada porównywalną konfigurację strukturalną.

Prosimy o powstrzymanie się od nadmiernego wkładania początkowego frezu do czasomierza, ponieważ może to spowodować uszkodzenie głównej płytki drukowanej.

Odłączanie przewodów wyświetlacza i digitizera

/pl/images/reconnecting-the-display-cable-connectors-inside-an-apple-watch.JPG

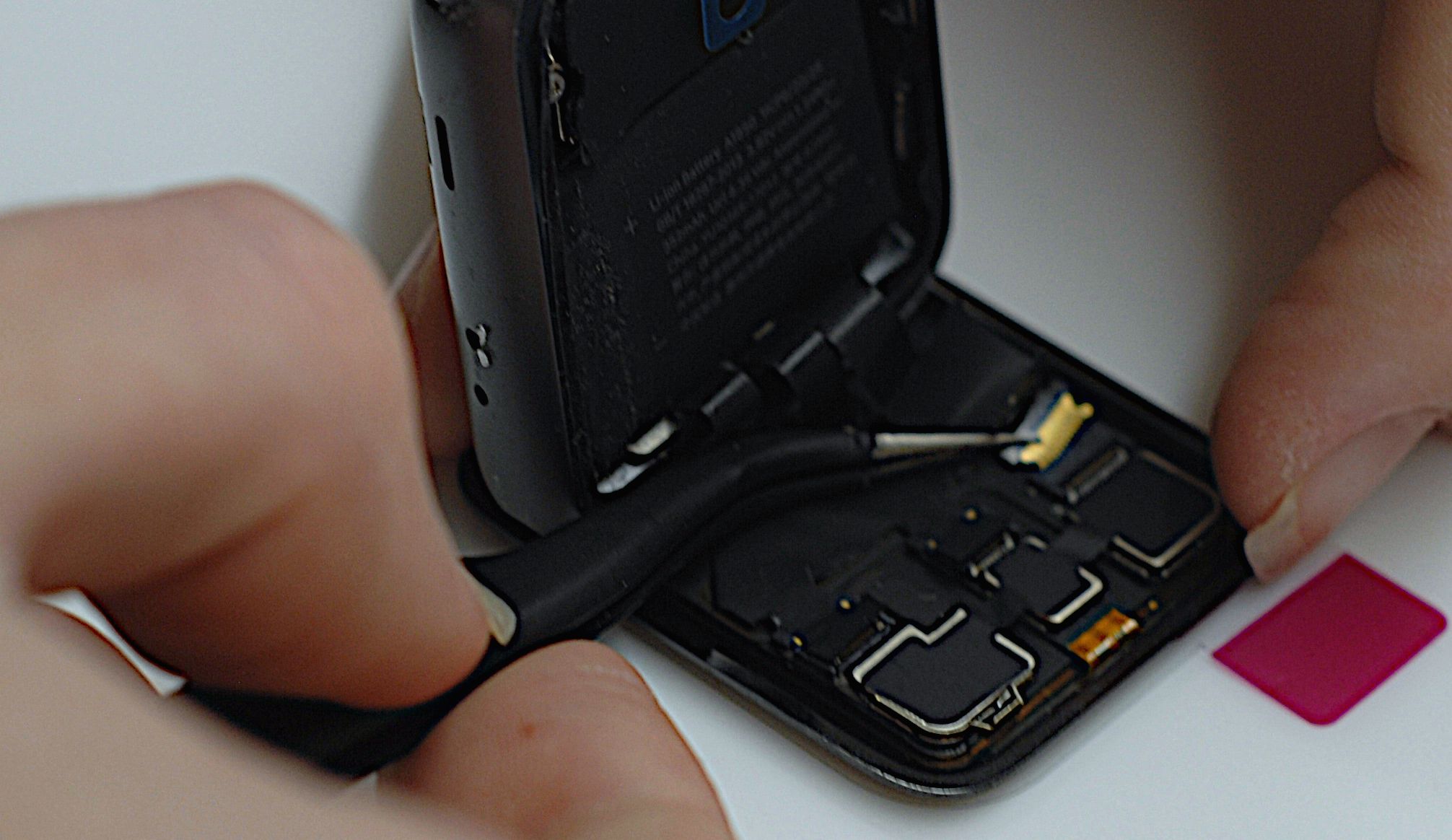

Po wyjęciu baterii przystąp do odłączania wyświetlacza, obracając go tak, aby spód szkła był skierowany w lewo. Za pomocą cienkiego narzędzia ostrożnie poluzuj metalowy zacisk mocujący uchwyty kabli, unosząc je w kierunku ekranu.

Użyj kleszczyków, aby utrzymać pozycję wspornika, gdy używasz małego śrubokręta 1 mm, aby go podważyć. Używając kleszczy, delikatnie wyciągnij obudowę wspornika w kierunku ekranu, a następnie delikatnie odłącz złącza między wyświetlaczem a digitizerem.

Demontaż czujnika siły

Na tym etapie czujnik siły powinien pozostać nienaruszony - jeśli jednak został nieumyślnie uszkodzony, konieczne będzie jego całkowite usunięcie. Aby to zrobić, należy użyć śrubokręta Y000 do wyciągnięcia elementu mocującego złącze czujnika siły. Następnie należy użyć delikatnego narzędzia, aby ostrożnie wyjąć złącze kabla w bok i odciąć jego połączenie.

Aby bezpiecznie odłączyć czujnik Force Touch od jego obudowy, można zastosować ciepło w celu poluzowania kleju zabezpieczającego go na miejscu. Po zmiękczeniu, użyj ostrej krawędzi, aby ostrożnie podważyć czujnik od obudowy. Pozostałości kleju można usunąć poprzez ponowne podgrzanie lub wyczyszczenie obszaru zwilżoną szmatką nasączoną alkoholem.

Instalacja nowego czujnika Force Touch Sensor

/pl/images/applying-adhesive-before-installing-the-force-touch-sensor-1.JPG

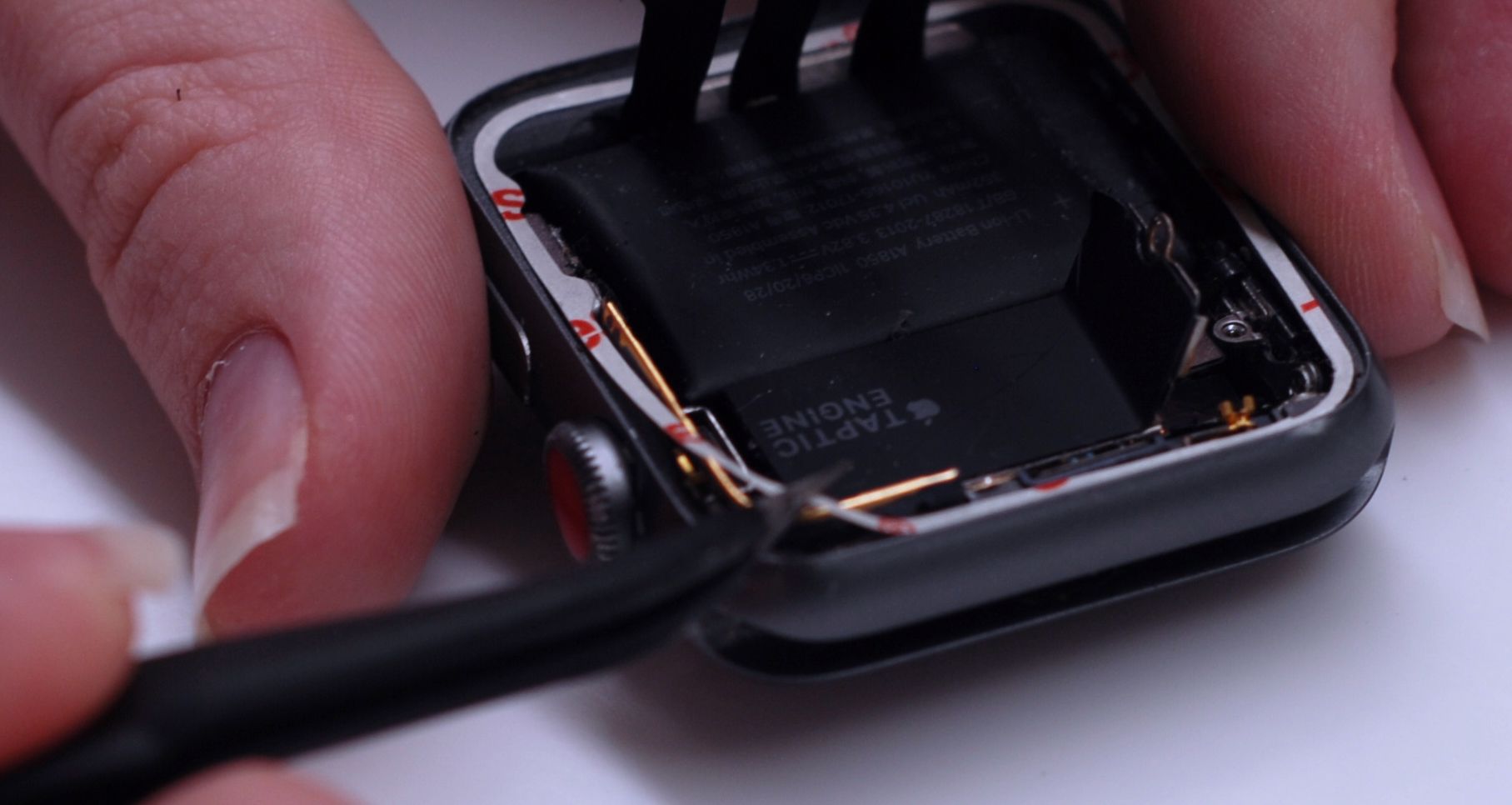

Po całkowitym usunięciu kleju, przystąp do mocowania innowacyjnego czujnika Force Touch Sensor, ustawiając go folią ochronną skierowaną w dół za pomocą pęsety. Delikatnie zdejmując osłonę zabezpieczającą, zapewnij precyzyjne umieszczenie na obudowie zegarka, jednocześnie mocno dociskając go do powierzchni w celu optymalnego wyrównania.

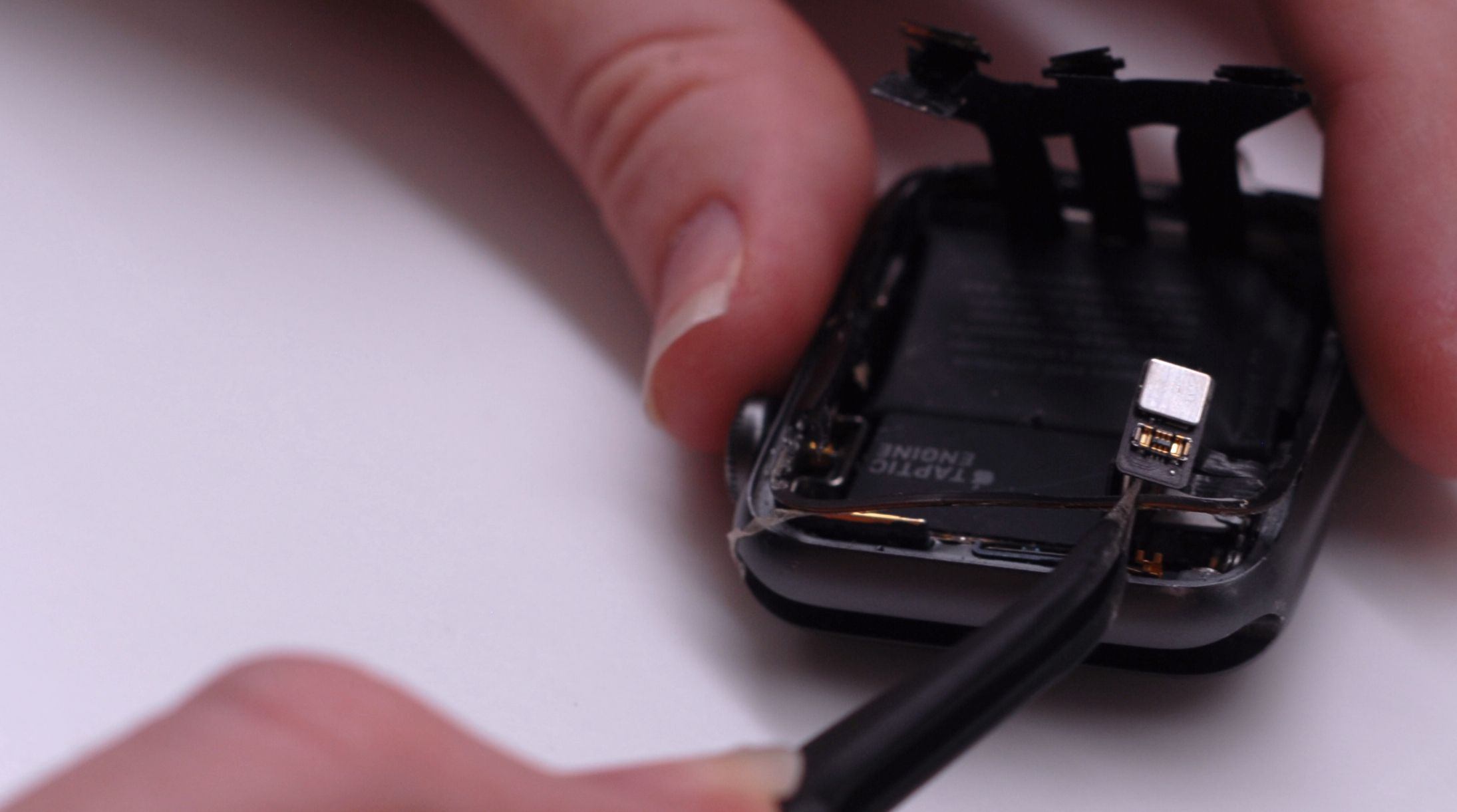

Użyj narzędzia do wywierania nacisku wzdłuż obwodu czujnika siły dotyku, aby zagwarantować optymalne połączenie. Następnie użyj pęsety, aby ostrożnie włożyć złącze czujnika siły w wyznaczone miejsce. Delikatnie dociśnij złącze do gniazda przyłączeniowego. Użyj śrubokręta Y000, aby zabezpieczyć element mocujący, który utrzymuje złącze na miejscu.

/pl/images/installing-the-new-force-touch-sensor-in-the-apple-watch.JPG

Podłącz ponownie kable wyświetlacza i digitizera

Na koniec umieść nowy ekran na urządzeniu, wyrównując jego dolną krawędź z odpowiednim otworem na panelu przednim, upewniając się, że kable taśmowe wyświetlacza i ekranu dotykowego są idealnie wyrównane z odpowiednimi gniazdami. Następnie ostrożnie opuść pokrywę wspornika, upewniając się, że całkowicie zakrywa złącza, a następnie delikatnie, ale stanowczo naciśnij w dół w kierunku tylnej części urządzenia, aż wspornik zatrzaśnie się bezpiecznie na swoim miejscu.

Ponowna instalacja baterii Apple Watch

Delikatnie zmień położenie przestarzałego wyświetlacza, przesuwając go z pierwotnego położenia w kierunku przeciwnej strony płyty czołowej Apple Watch (tarczy). Upewnij się, że ekran przylega do czasomierza, jednocześnie zabezpieczając go na miejscu. Wyciągnij źródło zasilania zegarka i uważnie ułóż jego okablowanie, aby odpowiadało wyznaczonemu interfejsowi. Użyj pary drobno zakończonych narzędzi, takich jak pęseta, aby mocno włożyć kabel do odpowiedniego portu.Po upewnieniu się, że bateria jest prawidłowo ustawiona, należy delikatnie obrócić ją w kierunku przeciwnym do ruchu wskazówek zegara (w bezpośredniej bliskości użytkownika), dopasowując ją do obudowy w celu optymalnego umieszczenia.

Przed zastosowaniem jakichkolwiek dalszych modyfikacji należy upewnić się, że zegarek Apple Watch działa prawidłowo, próbując go włączyć. Po potwierdzeniu, że wyświetlacz działa, możesz przejść do pozostałych kroków tego przewodnika. Jeśli jednak występują problemy z wyjściem wyświetlacza lub wejściem dotykowym/korony, rozsądnie byłoby sprawdzić kable i komponenty pod kątem potencjalnych usterek przed kontynuowaniem.

Nałóż nowy ekran

Po zakończeniu wszystkich czynności przygotowawczych przystąp do wymiany ekranu urządzenia, ostrożnie manewrując kablami wyświetlacza i digitizera, nie powodując żadnych uszkodzeń podczas zmiany położenia. Gdy ekran znajdzie się we właściwym punkcie środkowym, wywieraj stały nacisk, aż zostanie bezpiecznie zamocowany. Następnie otocz wyświetlacz gumowymi opaskami w przeciwnych kierunkach i pozwól zegarkowi pozostać nieruchomym przez okres od piętnastu do trzydziestu minut, dając wystarczająco dużo czasu, aby klej uzyskał pełne i mocne połączenie.

Więcej rozwiązań dla Apple Watch znajdziesz na iFixit .

Ciesz się swoim nowo naprawionym Apple Watch

W przypadku, gdy ktoś zastanawia się nad procedurą wymiany wyświetlacza iWatch lub ustalenia kosztów naprawy ekranu Apple Watch, może być przytłoczony zawiłością i wydatkami, które takie zadanie wydaje się pociągać za sobą. Nie obawiaj się jednak, ponieważ stosując się do wskazówek opisanych w niniejszym dokumencie, można skutecznie przywrócić zegarek Apple Watch do optymalnej funkcjonalności w ciągu zaledwie kilku godzin.
