Hoe lang mag een USB-kabel zijn en wat is de maximale lengte?
USB-kabels bieden een handige manier om randapparatuur en apparaten aan te sluiten op een computer. De kabellengte beïnvloedt echter de kwaliteit van de gegevensoverdracht en er zijn veel factoren die de lengte van USB-kabels en gegevenssnelheden beperken.
USB-standaarden en maximale lengtes
In een situatie waarin iemand een USB-apparaat op zijn computer wil aansluiten, maar dit niet kan omdat de apparaten stilstaan, kan het lijken alsof er geen andere opties beschikbaar zijn om een verbinding tot stand te brengen, behalve via een bekabelde verbinding. Als draadloze functionaliteit echter geen alternatief is, dan is de enige manier om een dergelijke verbinding tot stand te brengen een USB-kabel. Maar zelfs als dergelijke kabels aanwezig zijn in iemands woning of op het werk, blijken ze vaak niet lang genoeg om de vereiste afstand tussen de twee apparaten te overbruggen. Dit roept de vraag op waarom USB-kabels aan dergelijke lengtebeperkingen onderhevig zijn en hoe ver deze kabels precies kunnen reiken voordat hun functionaliteit in het gedrang komt.

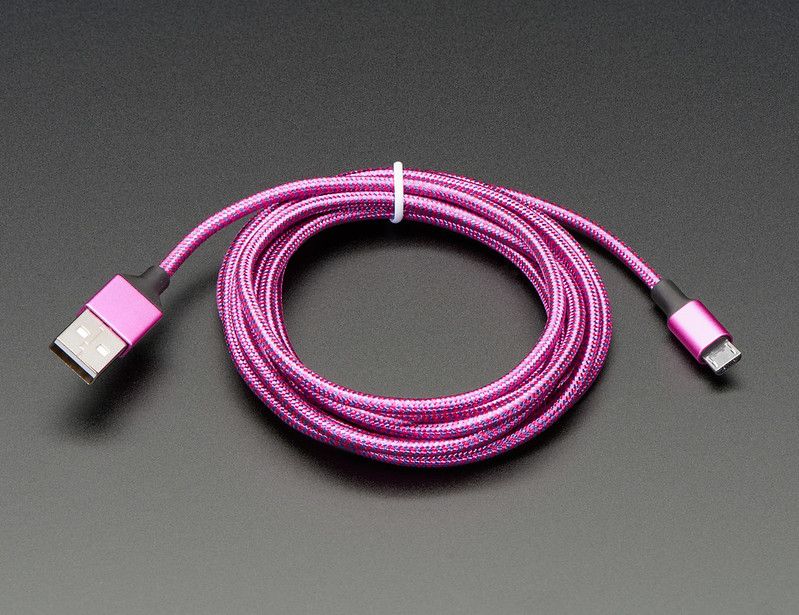

Afbeelding Credit: Adafruit Industries/ Flickr
Het USB Implementers Forum speelt een cruciale rol in het vaststellen en handhaven van USB-standaarden wereldwijd. Je zou verwachten dat de vooruitgang in USB-technologie zou resulteren in hogere datatransmissiesnelheden en een groter bereik, maar dat is niet het geval. Naarmate de lengte van de USB-kabel toeneemt, gaat de kwaliteit van het verzonden signaal juist achteruit.
Het USB Implementers Forum (USB-IF) heeft voorgeschreven beperkingen opgesteld met betrekking tot de lengte van de kabel voor verschillende USB-specificaties, die een breed scala aan USB-standaarden omvatten.
USB Type
|
Meters
|
Voeten 77689
-|-|-
USB 1.0/1.1
|
5
|
16
USB 2.0
|
5
|
16
USB 3.0
|
3
|
9
USB 3.1 Gen 1
|
3
|
9
USB 3.1 Gen.1 Gen 2
|
3
|
9
USB 3.2 Gen 1x1
|
3
|
9
USB 3.2 Gen 2x1
|
3
|
9
USB 3..2 Gen 2x2
|
3
|
9
USB 4
|
0.8
|
2.6
Naarmate de Universal Serial Bus (USB) technologie zich heeft ontwikkeld om steeds hogere maximale gegevensoverdrachtsnelheden te bereiken, variërend van een bescheiden 1,5 megabits per seconde (Mbps) in de eerste iteratie met USB 1.0, tot een indrukwekkende 80 of 120 gigabits per seconde (Gbps) met de laatste USB4 standaard, is het duidelijk geworden dat de toegestane lengte van de bijbehorende kabels evenredig is afgenomen. Deze vermindering in kabellengte kan voornamelijk worden toegeschreven aan de noodzaak om de signaalintegriteit te behouden naarmate de datatransmissiesnelheden blijven toenemen. Daarnaast is het cruciaal om rekening te houden met het specifieke type USB-kabel dat nodig is voor optimale prestaties wanneer u uw systeem instelt.
Factoren die de lengte van USB-kabels beperken
Verschillende technologische beperkingen leggen beperkingen op aan de lengte van een USB-kabel, waaronder elektrische weerstand en stroomverlies door langere kabels, evenals mechanische beperkingen die te maken hebben met het fysieke ontwerp van connectoren en bekabelingsmaterialen.
USB 3.x maakt gebruik van verschillende signaalfrequenties die kunnen oplopen tot meerdere gigahertz. Alle kabels functioneren echter als laagdoorlaatfilters, waardoor de kracht van deze signalen met hogere frequenties afneemt naarmate de afstand tot de bron toeneemt.Bijgevolg leidt deze degradatie tot ongewenste ruis in de vorm van interferentie, beschadigde gegevens en uiteindelijk verminderde maximale gegevensoverdrachtsnelheden.
USB-kabels met langere lengtes zijn gevoelig voor elektromagnetische interferentie omdat ze kunnen fungeren als antennes die ongewenste ruis van naburige apparaten kunnen oppikken. Deze verstoring van het USB-signaal kan leiden tot beschadiging en vervorming van gegevens. Gelukkig kunnen de juiste afschermingsmaatregelen de impact van dergelijke interferentie op de signaaloverdracht effectief verminderen.
De elektrische weerstand van dunne USB-kabels vormt een aanzienlijke uitdaging bij het leveren van stroom over lange lengtes. Als gevolg van deze eigenschap treedt er een aanzienlijke spanningsafname op langs het kabeltraject vanwege de aanzienlijke stroomcapaciteit die beschikbaar is via USB-C-aansluitingen. Dit vermindert de stabiliteit en consistentie van de geleverde stroom aan aangesloten randapparatuur.
De variatie in voortplantingslatenties die inherent is aan kabelinfrastructuur kan resulteren in afwijkingen in de timing van USB-signalen wanneer deze worden vergeleken met hun oorspronkelijke bron. Dergelijke afwijkingen kunnen zich manifesteren als variaties in signaaloogconfiguraties en verminderde klokherstelmogelijkheden, wat uiteindelijk kan leiden tot verkeerde informatieoverdracht of slecht functionerende apparaatinteracties.
In het licht van de bovenstaande overwegingen heeft het USB Implementers Forum vastgesteld dat kabels die gebruikt worden voor langzamere snelheidsstandaarden tussen de drie en vijf meter lang moeten zijn, terwijl de geavanceerde SuperSpeed signalen specifiek ontworpen zijn voor kabellengtes van slechts één meter om optimale prestaties te garanderen.
Langere USB-kabels gebruiken
Hoewel de USB-specificaties suggesties doen voor maximale afmetingen, is het mogelijk om langere USB-kabels te gebruiken en er bestaan verschillende methoden om de lengte van een USB-kabel te vergroten (evenals het bereik dat de elektrische signalen of informatie moeten afleggen door extra draden te gebruiken).
In bepaalde gevallen kunnen apparaten met een lage snelheid, zoals die met USB 1.x, effectief functioneren via langere kabels vanwege hun relatief langzamere signaaloverdrachtsnelheid van 1,5 Mbps. Dit resultaat is echter niet gegarandeerd en hangt af van verschillende factoren, waaronder de kwaliteit van de kabel in kwestie. Daarnaast zijn er actieve USB-kabels met geïntegreerde repeaters die het USB-signaal kunnen versterken en verjongen voor afstanden van 15 tot 20 meter. Meer informatie over deze actieve USB-kabels vind je hieronder.Verder kun je ook
USB extenders overwegen als een enkele kabel onvoldoende is om de gewenste locatie te bereiken en het gebruik van een actieve USB-kabel niet haalbaar is. Deze apparaten verdelen de verbinding in twee segmenten en gebruiken een versterker om het signaal te versterken en te herstellen. Hoewel deze apparaten lengtes tot tien meter mogelijk maken, kan de werkelijke afstand variëren afhankelijk van de kwaliteit van het gebruikte product. In sommige gevallen kan het nodig zijn om extra extenders of relais te gebruiken om grotere afstanden te bereiken. Bovendien kunnen USB-hubs fungeren als relaispunten voor verbindingen met meerdere segmenten door het signaal te regenereren, waardoor nog langere kabels mogelijk zijn.
Niettemin moet er rekening worden gehouden met factoren die verder gaan dan de lengte bij het gebruik van verlengde USB-kabels.
Een USB-kabel van topkwaliteit met de juiste impedantie, effectieve afscherming en stroomgeleiders met een grotere diameter is essentieel voor het behouden van de signaalgetrouwheid over langere transmissielengtes. Omgekeerd maken glasvezel USB-kabels gebruik van de voortplanting van licht in plaats van elektronische signalen voor gegevensoverdracht. Hoewel dit afstandsbeperkingen elimineert, maakt het het gebruik van extra adapters noodzakelijk, wat kan resulteren in hogere kosten.
Moet je een actieve USB-kabel gebruiken?
Een alternatieve oplossing voor het uitbreiden van het bereik van USB-verbindingen is het gebruik van actieve USB-kabels, die zijn uitgerust met extra hardware die is ontworpen om de signaalsterkte te verbeteren en te behouden. Deze actieve kabels hebben echter meestal een hoger prijskaartje dan hun passieve tegenhangers vanwege de aanwezigheid van dergelijke gespecialiseerde elementen.
Over het algemeen bevat een actieve USB-kabel een signaalversterker waarmee het signaal over grotere afstanden kan worden verzonden zonder kwaliteitsverlies. Desondanks is het essentieel voor dit type kabel om een stroomvoorziening te hebben, die meestal wordt verkregen van het hostapparaat zoals een laptop of desktopcomputer. In sommige gevallen kan de voeding echter afkomstig zijn van een USB-laadstation of een andere externe voedingsbron.
Actieve USB-kabels worden meestal gebruikt in combinatie met recentere USB-specificaties, waaronder USB 3.x, om gegevensoverdracht over grotere afstanden te optimaliseren. Als gevolg hiervan staan actieve USB-kabels van hoge kwaliteit bekend om hun betrouwbare gegevensoverdracht tot wel twintig meter.
Mogelijke problemen met lange USB-kabels
USB-kabels hebben een zekere mate van aanpassingsvermogen; ze zijn echter onderhevig aan prestatiegerelateerde concessies.Het begrijpen van de invloed van kabellengte op de connectiviteit van USB-apparaten stelt ons in staat om eventuele problemen te begrijpen en weloverwogen beslissingen te nemen bij het selecteren en koppelen van dergelijke apparaten.
Het gebruik van een langere USB-kabel kan vaak een praktisch alternatief zijn, hoewel hierbij bepaalde uitdagingen kunnen ontstaan.
Lange USB-kabels kunnen resulteren in aanzienlijke uitdagingen op het gebied van gegevenssnelheid en prestaties vanwege hun inherente beperkingen. Bijvoorbeeld, het gebruik van een drie meter lange USB 3.2 Gen 2x2 kabel biedt mogelijk geen consistente gegevensoverdracht van meer dan 10 Gbps. Daarnaast is het zeer waarschijnlijk dat het verlengen van een USB4 kabel langer dan een meter zal leiden tot problemen met de gegevensoverdrachtsnelheid. USB4 en USB-C zijn verschillende technologieën, hoewel ze verwant zijn.
De functionaliteit van een apparaat of dienst dat is aangesloten via USB kan negatief worden beïnvloed door factoren zoals de lengte van de kabel en de naleving van specificaties, wat kan leiden tot fouten die extra verwerkingstijd vereisen door algoritmen voor foutcorrectie. Dit proces kan kostbare bandbreedte verbruiken, waardoor de algehele systeemprestaties afnemen.
Naast compatibiliteitsproblemen zijn er ook problemen met het vermogen van een USB-aansluiting om voldoende stroom te leveren aan bepaalde apparaten. Bepaalde apparaten kunnen niet goed werken wanneer ze zijn aangesloten via een USB-kabel die te lang is of onvoldoende stroom kan leveren vanuit het hostapparaat.
Gebruik de juiste lengte USB-kabel voor de klus
Wanneer u de maximale lengte van een USB-kabel weet, kunt u uw hardwareconfiguratie effectiever organiseren en de aanschaf van extra onderdelen zoals relais, actieve USB-kabels of USB-hubs vermijden. Desondanks kan het gebruik van een verlengde USB-kabel in bepaalde omstandigheden niet te voorkomen zijn; met deze kennis kan men echter de grenzen onderscheiden waarboven signaal- of datacorruptie kan optreden.
