Een Xbox 360 Slim uit elkaar halen voor reparaties en aanpassingen

Er zijn veel redenen waarom je een Xbox 360 teardown zou willen uitvoeren. Als je Xbox 360 voortdurend het slachtoffer wordt van de beruchte Red Ring of Death, kun je een eenvoudige soldeerreparatie uitvoeren door de behuizing te openen. Het gaat echter niet alleen om reparaties. Je kunt de behuizing van je Xbox 360 openen als je nieuwe functies wilt toevoegen aan je volledig functionele console.

Er zijn verschillende eenvoudige procedures die je kunt volgen om je Xbox 360 console uit elkaar te halen, ongeacht de motivatie achter deze actie.

Gereedschap nodig om een Xbox 360 Slim te openen

Om te beginnen met het beantwoorden van de vraag over de procedure voor het openen van een Xbox 360 console, is het noodzakelijk om een set benodigde gereedschappen aan te schaffen. In het bijzonder moet je de volgende instrumenten aanschaffen:

⭐Een platte schroevendraaier

⭐Een T10 Torx schroevendraaier

⭐Een ongebogen paperclip

Een alternatieve optie voor een spudger kan worden gebruikt als deze niet direct beschikbaar is; een platte schroevendraaier volstaat echter als deze ontbreekt.

Het hebben van een verzameling handige opbergdozen voor schroeven kan heel nuttig zijn, vooral wanneer het tijd is om het item in kwestie te demonteren en opnieuw te monteren. Tijdens dit proces is het essentieel dat je gemakkelijk bij elke schroef kunt en dat je ze van tevoren goed hebt georganiseerd, bespaart je later een hoop tijd en frustratie.

Om het risico van elektrostatische ontlading (ESD) op de kwetsbare interne componenten van je Xbox te minimaliseren, is het aan te raden om af en toe een blank metalen oppervlak binnen de console aan te raken. Je kunt ook een ESD-veilige antistatische polsband gebruiken voor extra bescherming tegen mogelijke elektrische schokken die je apparaat kunnen beschadigen.

Xbox 360 Demontage Stappen

Nadat je de benodigde instrumenten hebt aangeschaft, ben je klaar om de voorkant van je Xbox 360 te demonteren. Voordat je toegang krijgt tot de interne elementen van het systeem, moet je de frontplaat, zijpanelen, basissectie en bovenste behuizing verwijderen.

Het demonteren van een Xbox 360 S kan anders worden aangepakt dan bij andere modellen vanwege variaties in het ontwerp van de behuizing. Het is belangrijk om de juiste locatie te bepalen voor het verwijderen van de beugels waarmee de behuizing van de console wordt vastgezet, want als u dit niet doet, kan dit leiden tot schade of storingen.

De zijkappen verwijderen

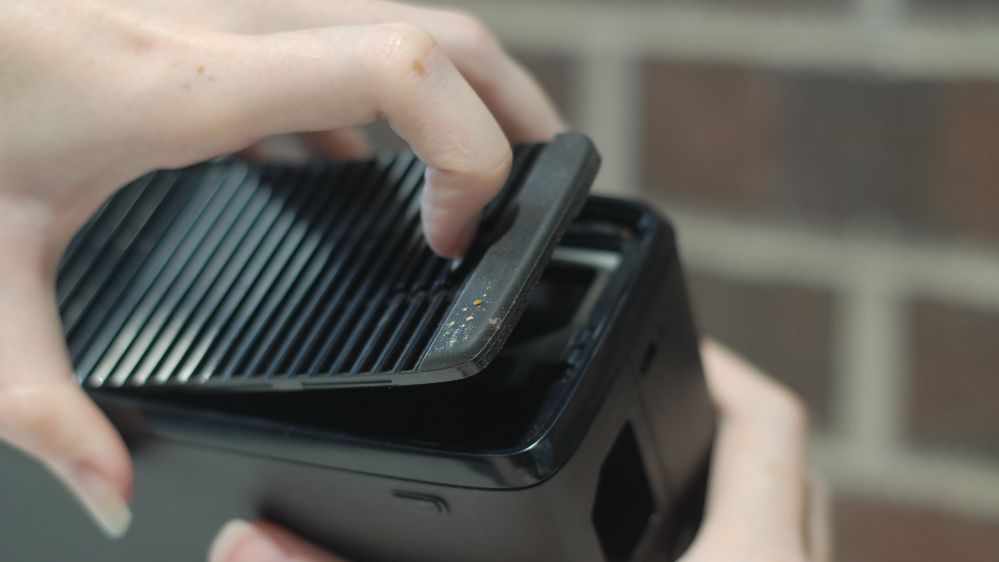

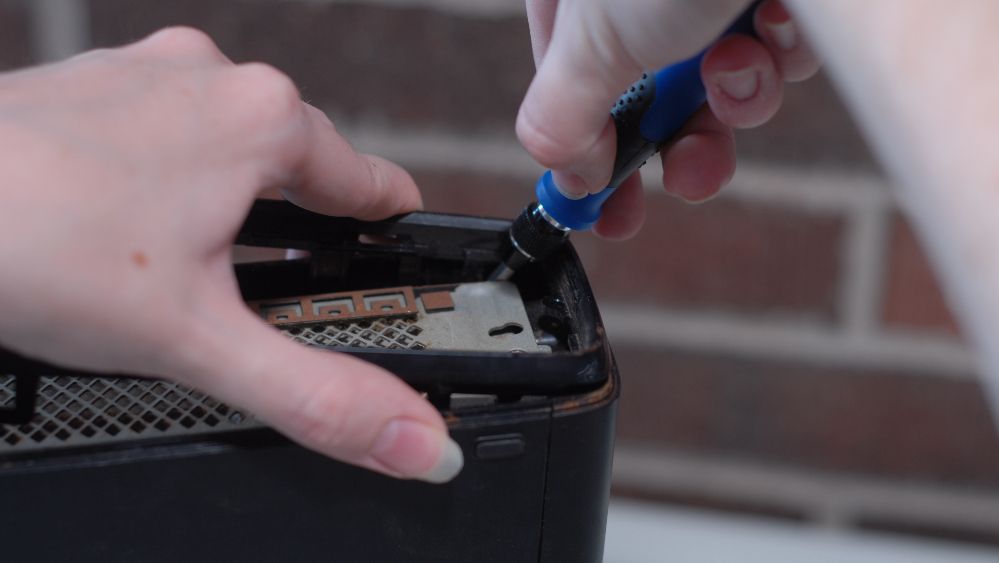

Het demonteren van de Xbox 360 S verloopt inderdaad gestroomlijnder dan bij de vorige modellen. Om de procedure te starten, moet je eerst de twee zijpanelen verwijderen door de vergrendelingen aan de respectieve randen te manipuleren. Eenmaal bevrijd van deze beperkingen, kun je het onderste deel van de console scheiden door voorzichtig de clips los te maken die het bovenste paneel op zijn plaats houden. Hoewel het meestal mogelijk is om deze taak alleen met de vingers uit te voeren, kan het nodig zijn om een spudger of iets dergelijks te gebruiken als er weerstand wordt ondervonden tijdens het proces.

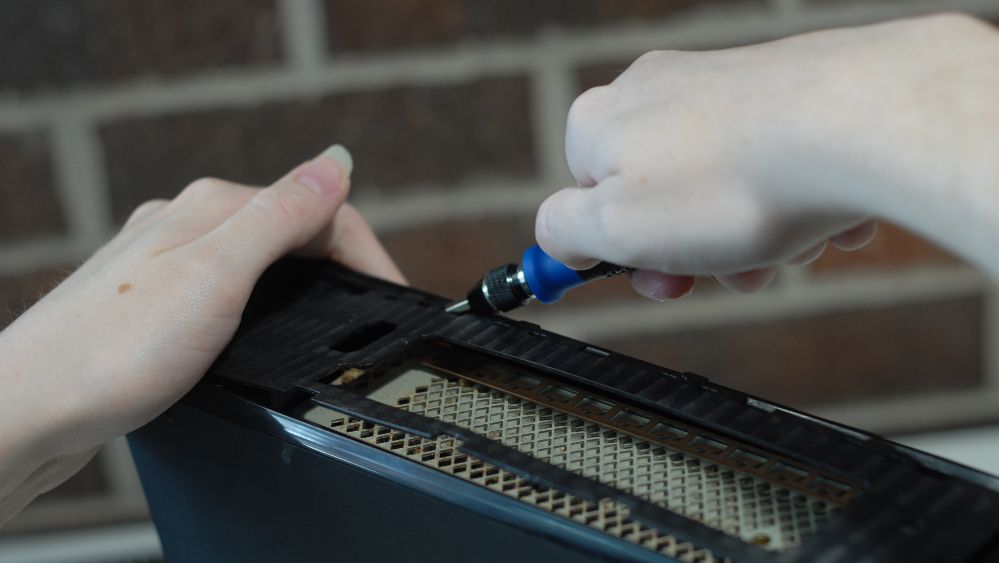

Nadat u het onderste behuizingspaneel hebt verwijderd, gaat u verder met het losmaken van het bovenste behuizingsonderdeel door voorzichtig een wrikgereedschap zoals een plectrum of platte schroevendraaier langs de omtrek van de eenheid te steken, waar deze aansluit op de behuizing. Aangezien er geen bevestigingsmechanismen aanwezig zijn in dit gebied, oefen je gewoon lichte druk uit terwijl je het instrument langs de omtrek leidt tot de bovenste behuizing loskomt van de console.

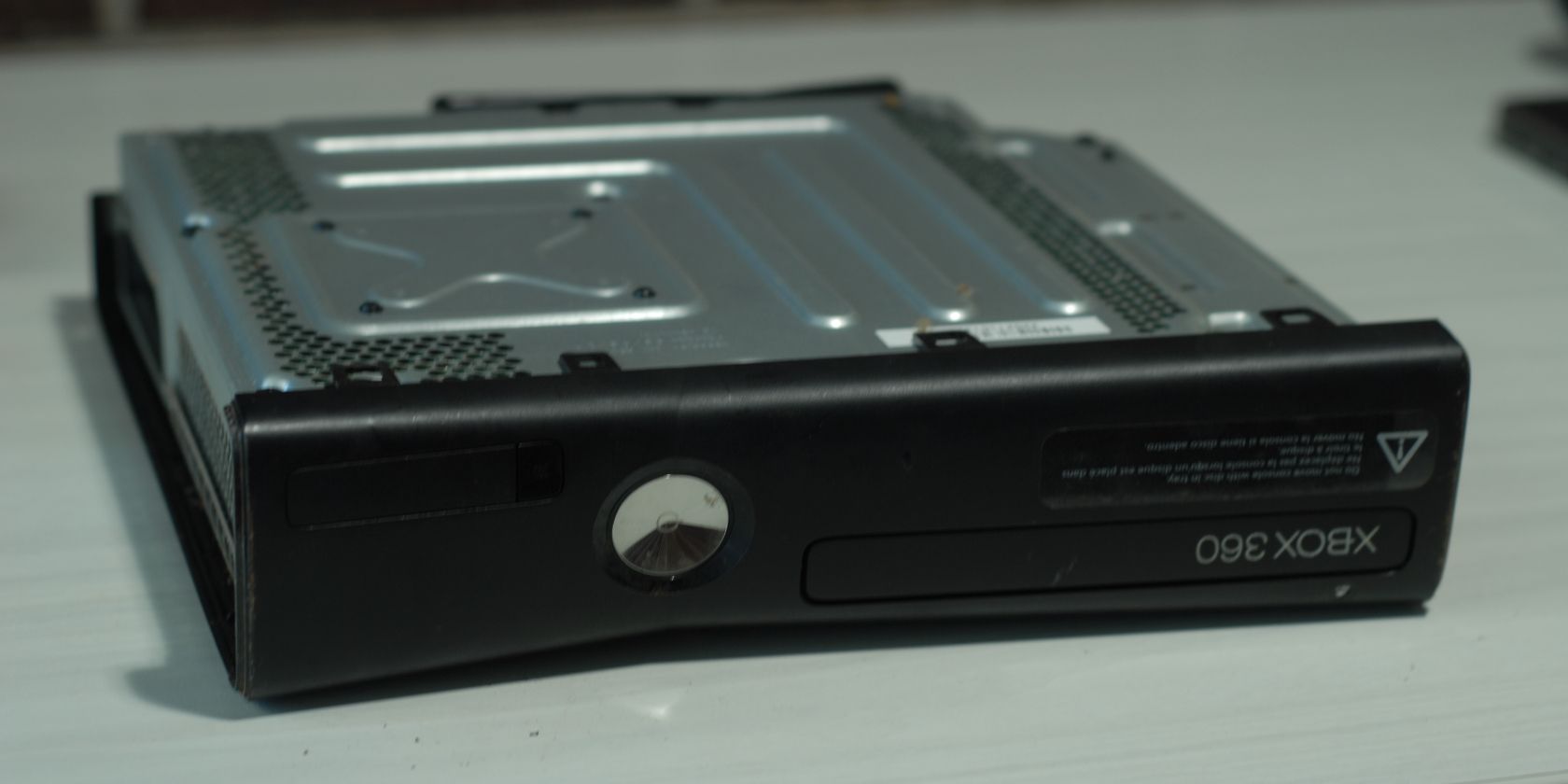

De zijpanelen verwijderen

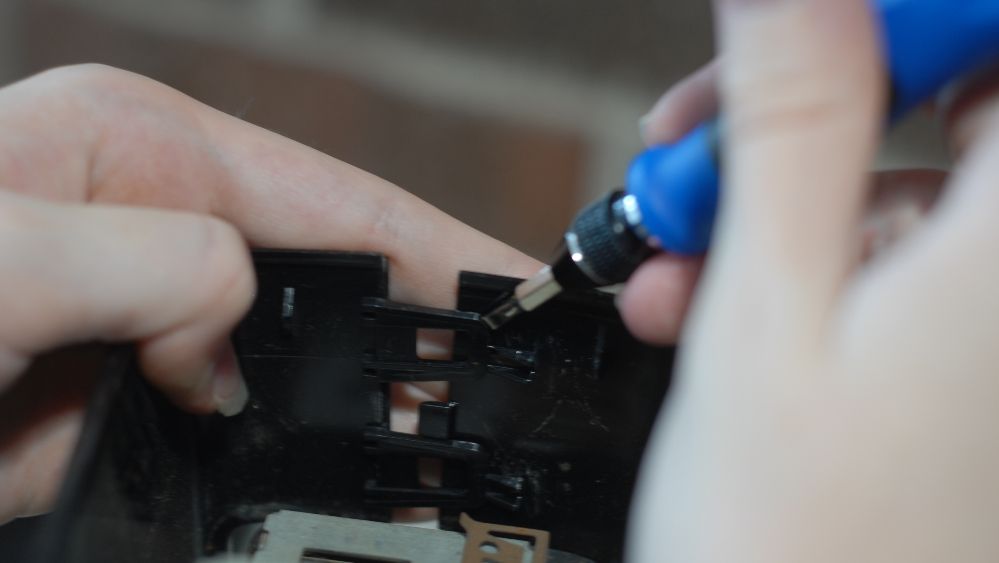

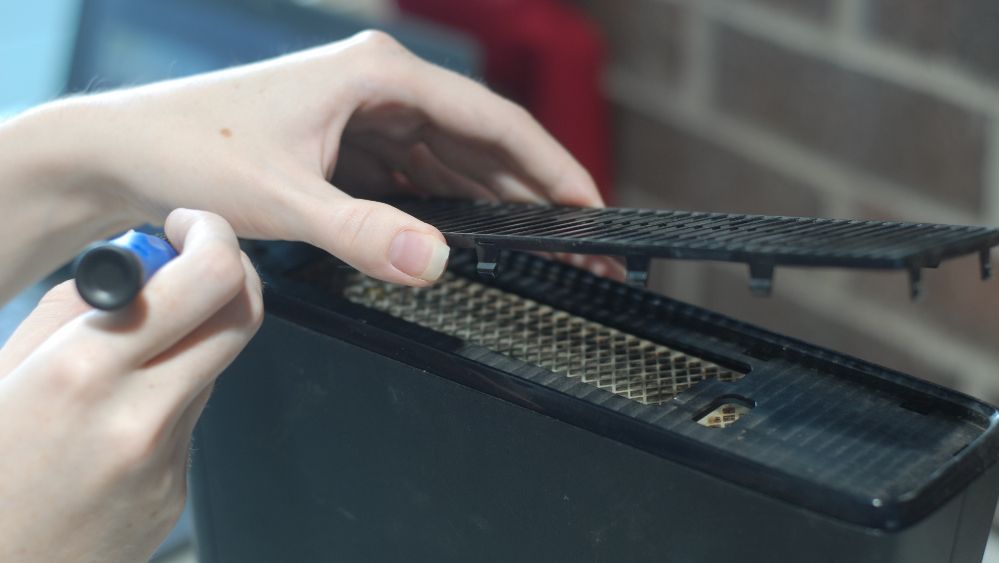

Als de zijpanelen aan beide zijden van je Xbox 360 zijn verwijderd, moeten de zijpanelen worden verwijderd, wat een lastige klus kan zijn. Om dit te doen, steek je voorzichtig een rand van de spudger onder de drie gaten in het midden, links en rechts aan weerszijden van de frontplaat. Verhoog geleidelijk de hoek van het blad van de spudger naar boven terwijl je druk uitoefent totdat de clips waarmee het voorpaneel vastzit, loskomen.

Het verwijderen van de voorpanelen van een apparaat kan soms een delicate taak zijn die zorgvuldig moet worden uitgevoerd om schade of letsel te voorkomen. Het proces kan inhouden dat er enige kracht moet worden uitgeoefend terwijl de juiste uitlijning en stabiliteit tijdens de hele procedure moet worden gegarandeerd.

De Wi-Fi-adapter en harde schijf verwijderen

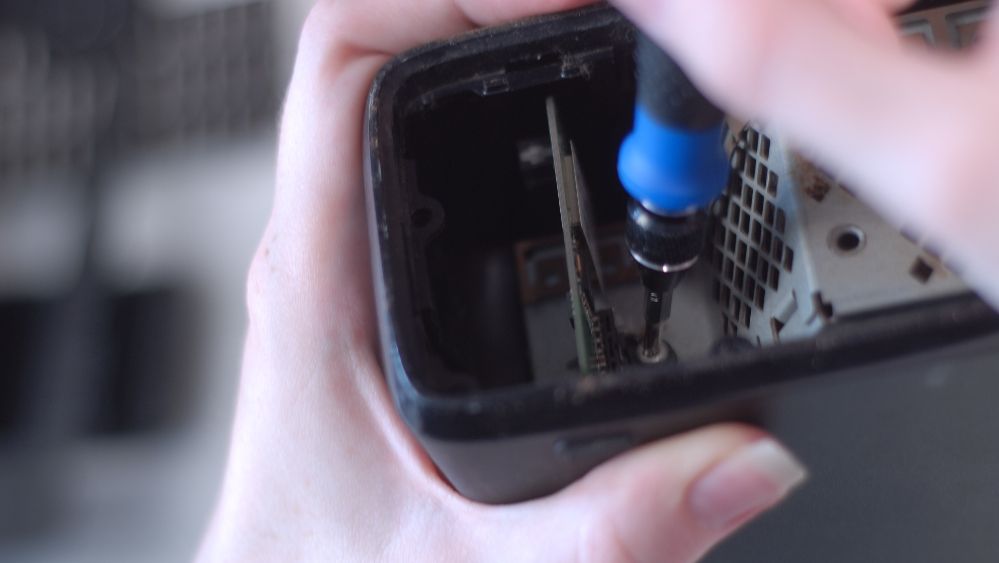

Na het verwijderen van zowel het voor- als achterpaneel en het losmaken van de frontplaten, kan men verdergaan met het verwijderen van de Wi-Fi-module en de harde schijf. De eerste bevindt zich onder het bovenste paneel, terwijl de tweede zich onder het onderste paneel bevindt. Om de Wi-Fi-module los te maken, gebruik je een Torx T10 schroevendraaier om de bevestiging los te draaien. Daarna haalt u het apparaat voorzichtig los van zijn plaats in het chassis en verwijdert u het uit het systeem.

Nadat je de draadloze netwerkkaart hebt verwijderd, pak je het interne opslagapparaat van de Xbox 360 spelconsole door het gemakkelijk toegankelijke ontkoppelingsmechanisme te vinden in de vorm van een voelbaar uitsteeksel aan de onderkant van het apparaat. Plaats het systeem voorzichtig zodanig dat de harde schijf rechtop staat ten opzichte van de grondplaat, en oefen dan een directe opwaartse kracht uit langs de lengteas van het uitstekende deel met je vingers of een geschikt gereedschap totdat de connectors loskomen uit hun respectievelijke houders. Zorg ervoor dat de werkruimte vrij en hygiënisch is voordat u het opslagmedium en de draadloze adapter erop plaatst.

Verwijder de frames en wrik het achterpaneel los

Met het verwijderen van de Wi-Fi-adapter en de harde schijf is de toegang tot het interne chassis van een Xbox 360 Slim bijna voltooid. Voordat je toegang krijgt, moeten de frames waarmee de bovenste en onderste zijpanelen zijn bevestigd, worden gedemonteerd. Deze frames, vergelijkbaar met die op de frontplaten en zijkappen, worden op hun plaats gehouden door clips eronder. Om deze clips los te maken, moet er een schroevendraaier achter worden gestoken terwijl het frame voorzichtig van de console wordt getild.

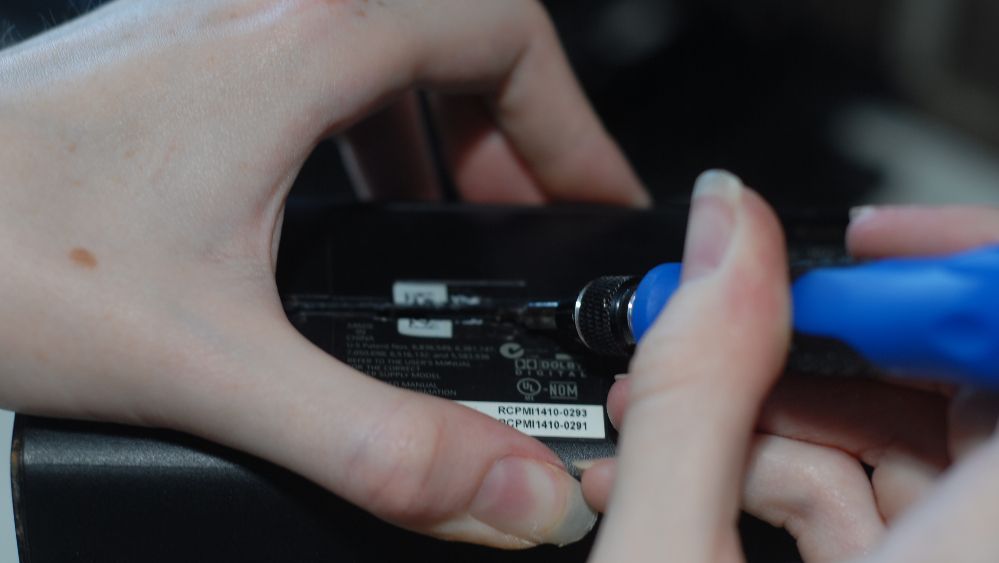

Nadat je beide behuizingen hebt verwijderd, kun je toegang krijgen tot de binnenkant van de Xbox 360 door met een spudger voorzichtig het achterpaneel open te wrikken. Door druk uit te oefenen op de twee klemmen waarmee het achterpaneel is vastgezet, is het mogelijk om de panelen te scheiden en voldoende ruimte te creëren voor toegang. Het kan echter nodig zijn om de zijkanten van elkaar te scheiden terwijl je met het apparaat werkt. Met voorzichtige manipulatie moet het mogelijk zijn om een gereedschap zoals een spudger of schroevendraaier langs de naad van de Xbox 360 te schuiven totdat de onderste helft van het achterpaneel volledig is blootgelegd.

Nadat de harde schijf is losgemaakt van het moederbord, moet de Xbox 360 worden gedemonteerd. Om dit te doen, zoekt u de kruiskopschroeven aan weerszijden van de console in de buurt van de schijflade en verwijdert u deze. Zoek vervolgens het zwarte plastic lipje aan de onderkant van de console en druk het naar binnen in de richting van het midden. Hierdoor kan het voorpaneel worden verwijderd. Daarnaast moet er een clip worden losgemaakt die wordt vastgehouden door een interne klem. De clip bevindt zich aan de bovenkant van het achterpaneel en zodra deze is losgemaakt, moeten de twee helften van het achterpaneel met de hand of met een spudder kunnen worden losgemaakt om ze open te wrikken.Echter, door het ontwerp van het achterpaneel van de Xbox 360

Zodra je ervoor kiest om door te gaan met het proces, worden alle bestaande garanties voor je Xbox 360 console onmiddellijk ongeldig, omdat het verbreken van de Microsoft Seal-sticker een verplichte voorwaarde is om door te gaan.

### Verwijder de schroeven van de interne behuizing

Nadat je het basispaneel hebt losgemaakt, moet je het metalen frame van je Xbox Six zien. Zes schroeven maken de behuizing vast, twee aan beide uiteinden en twee in de centrale inkeping. Gebruik een T12 schroevendraaier, verwijder voorzichtig deze schroeven en bewaar ze in een geordende houder. Het is van cruciaal belang dat de schroeven op de juiste manier worden verwijderd, zoals eerder geïllustreerd. De lengte van elke schroef is 2,5 inch. Als je de bovengenoemde schroeven niet verwijdert, kun je de bovenbehuizing niet uit de Xbox 360 halen.

In het geval dat een of meer van de bevestigingen waarmee je Xbox 360 systeem is bevestigd, zijn losgeraakt door langdurig gebruik of andere factoren, kan het nodig zijn om deze op een andere manier te verwijderen om verder te kunnen gaan met eventuele reparaties of upgrades.

Het voorpaneel verwijderen

Uiteindelijk wordt het voorpaneel gedemonteerd door de clips aan beide zijden los te maken, de console in een positie te plaatsen waarbij het onderste zijpaneel naar boven is gericht, druk uit te oefenen met een spudger op de achterste clip en het apparaat nogmaals om te draaien om de clip onder het bovenste zijpaneel los te maken.

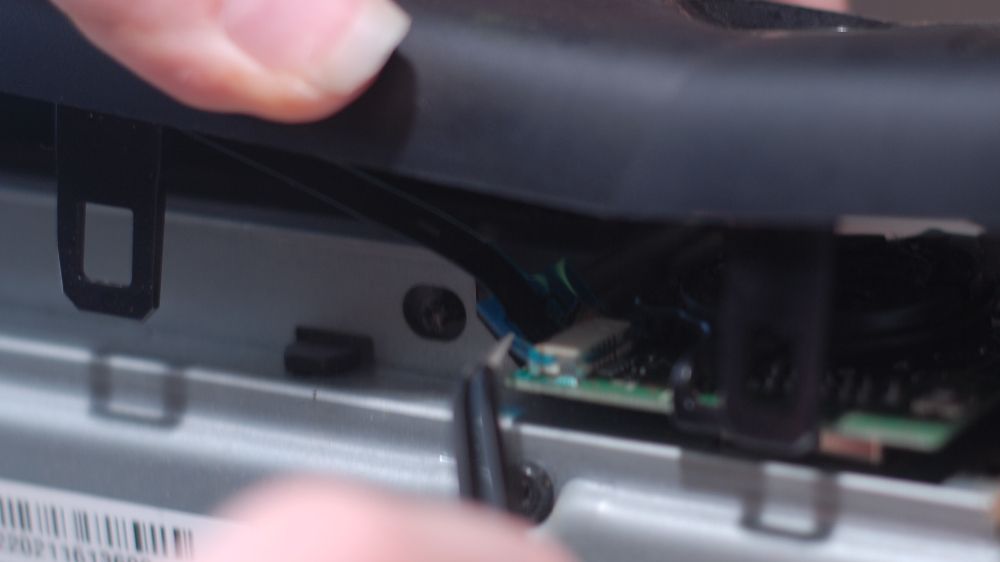

Verwijder voorzichtig het voorpaneel van je Xbox 360 en zorg dat je de verbindingskabel niet helemaal losmaakt. Deze kabel speelt een cruciale rol bij het behouden van een goede werking. Als het paneel gedeeltelijk is verwijderd, gebruik dan een spudger of een pincet om de connector van het beeldscherm los te maken.

Neem voorzorgsmaatregelen als je bij de interne onderdelen komt

Als je door je Xbox 360 console navigeert, is het cruciaal dat je voorzichtig bent om mogelijke schade door onbedoelde fouten te voorkomen. Als je jezelf niet goed aardt voordat je de hardware aanraakt, kan dit leiden tot onherstelbare schade aan verschillende onderdelen zoals de DVD-drive, RF-kaart of zelfs het moederbord. Als gebruiker heb je direct toegang tot deze gevoelige gebieden, waardoor ze gevoelig zijn voor onzorgvuldige handelingen.

Om het risico op schade door elektrostatische ontlading (ESD) tijdens het werken aan je Xbox 360 console te minimaliseren, is het aan te raden bepaalde voorzorgsmaatregelen te nemen.Zorg ervoor dat u contact maakt met een geleidend materiaal, zoals een ongeverfd metalen oppervlak binnen het interne chassis van het apparaat, voordat u met het werk begint. Deze stap helpt u te aarden en beschermt u tegen potentiële ESD. Vermijd daarnaast het dragen van kleding gemaakt van materialen die statische elektriciteit kunnen opwekken, inclusief maar niet beperkt tot wol, bont, katoen of zijde. Gebruik, indien mogelijk, tijdens het werk geschikte ESD-apparatuur, zoals een antistatische polsband of bureaumat, om de kans op ESD verder te verkleinen

Ongetwijfeld is nauwgezet onderzoek van geplande reparaties of wijzigingen van cruciaal belang. Het is de moeite waard om op te merken dat bepaalde veelgebruikte oplossingen, zoals de zogenaamde “Xbox 360 handdoektruc”, basaal van aard zijn en aanzienlijke risico’s op brand met zich meebrengen. Hoewel deze methoden misschien niet zo eenvoudig zijn als hun populaire tegenhangers, kunnen ze uitzonderlijke resultaten opleveren.

Haal je Xbox 360 met gemak uit elkaar

Hoewel de procedure voor het uit elkaar halen van een Xbox 360 op het eerste gezicht ontmoedigend lijkt, is het in feite een relatief eenvoudige taak. Het grootste deel van het demontageproces bestaat uit het verwijderen van verschillende panelen die dienen om de interne werking van het apparaat te beschermen. Als je toegang hebt tot het moederbord en de bijbehorende onderdelen, kun je met minimale inspanning en ongemak vrijwel alle noodzakelijke reparaties of wijzigingen uitvoeren.
