Zo installeer je een SSD op je Steam Deck

De basisversie van 64GB van het Steam Deck is misschien goedkoop, maar het laden van games duurt langer en er passen geen moderne games op. Hoewel het mogelijk is om games vanaf een microSD-kaart te spelen, zijn de kleine flash-opslagapparaten aanzienlijk langzamer dan SSD’s en kosten ze bijna net zoveel.

Kiezen voor het standaard Steam Deck-model en vervolgens de langzamere eMMC-opslag upgraden naar een snellere solid state drive (SSD) wordt beschouwd als een verstandigere beslissing vanwege het gebruiksvriendelijke ontwerp dat reparaties vergemakkelijkt. Meer informatie over het installeren van een SSD in je Steam Deck vind je in de volgende sectie.

Welke SSD moet ik kopen?

De primaire opslagconfiguratie van het Steam Deck heeft een 2230 M.2 slot dat is uitgerust om de PCIe Gen3 x4 NVMe interface te ondersteunen. Recente versies van het apparaat worden echter geleverd met Gen3 x2 NVMe solid-state drives. Hoewel deze schijven minder PCIe lanes gebruiken dan hun voorgangers, wat resulteert in een lagere bandbreedtecapaciteit, is het belangrijk op te merken dat deze vermindering geen nadelige invloed heeft op de prestaties of laadtijden.

In essentie heb je de vrijheid om elke PCIe Gen3 NVMe SSD van een merk te kiezen die voldoet aan de afmetingen van de 2230 vormfactor. Conventionele desktop NVMe SSD’s hebben vaak een langere lengte, waardoor ze niet compatibel zijn met het Steam Deck. Raadpleeg onze uitgebreide koopgids voor meer informatie over het kiezen van een optimale SSD voor je Steam Deck.

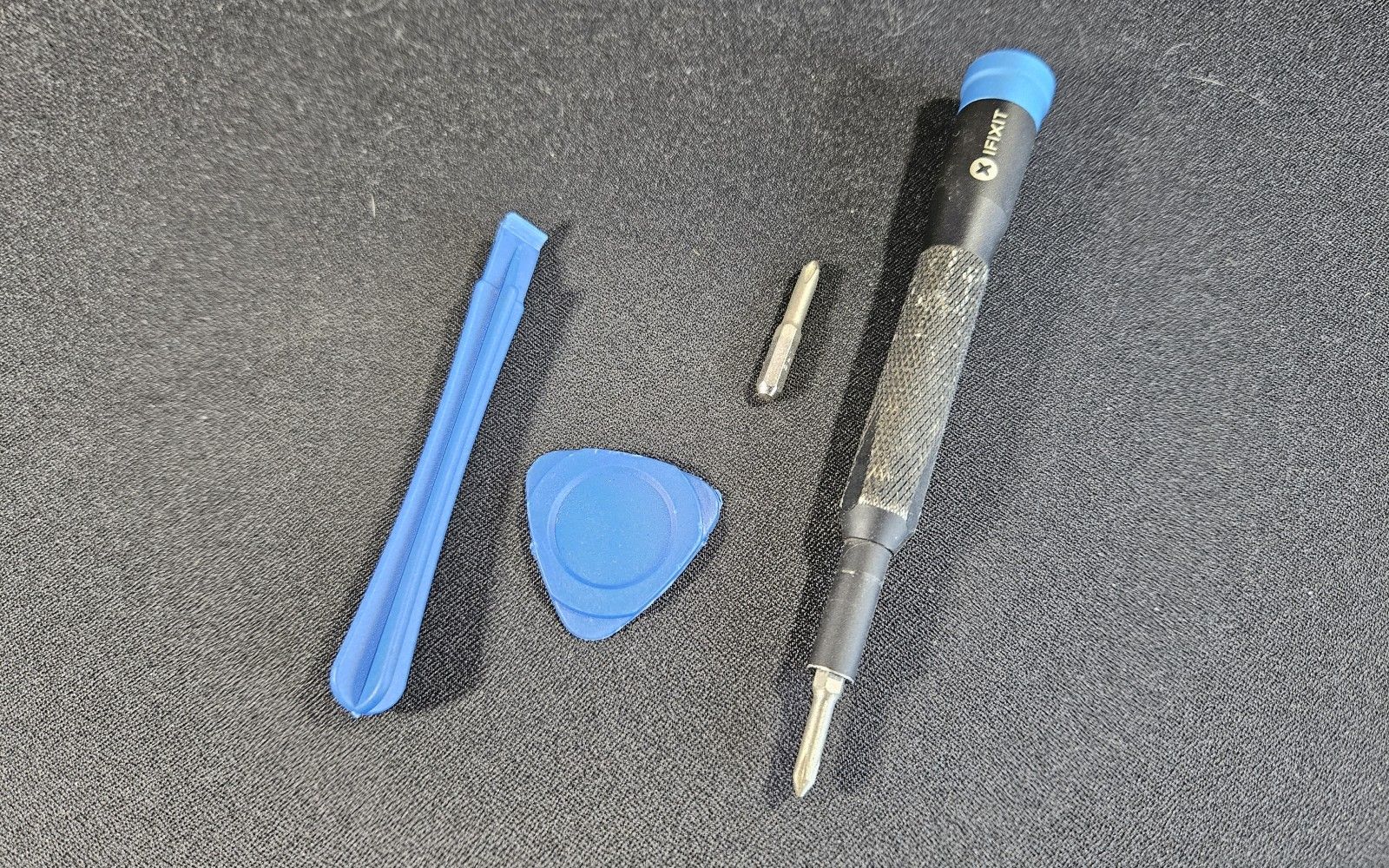

Welk gereedschap heb ik nodig?

Naast de geavanceerde 2230 M.2 NVMe SSD zijn er slechts twee kruiskopschroevendraaiers met punten van #0 en #1 nodig voor deze taak. Voor het veilig openen van de behuizing is het gebruik van een plastic wrikgereedschap nodig of als alternatief kan ook een verouderde creditcard worden gebruikt. Hoewel magnetische bakjes om schroeven vast te zetten niet onmisbaar zijn, is hun aanwezigheid wel een groot voordeel.

Stap 1: Batterijopslagmodus inschakelen

Bij het vervangen van een SSD op een moederbord bestaat er een aanzienlijk risico op schade aan de batterij door blootstelling. Om dit potentiële gevaar tot een minimum te beperken, is het aan te raden om de batterij tot niet meer dan 25% te ontladen voordat u verder gaat met de reparatie. Daarnaast kan het activeren van de “batterij opslag” functie in het Steam Deck helpen onbedoelde inschakelingen te voorkomen tijdens onderhoud aan het apparaat.

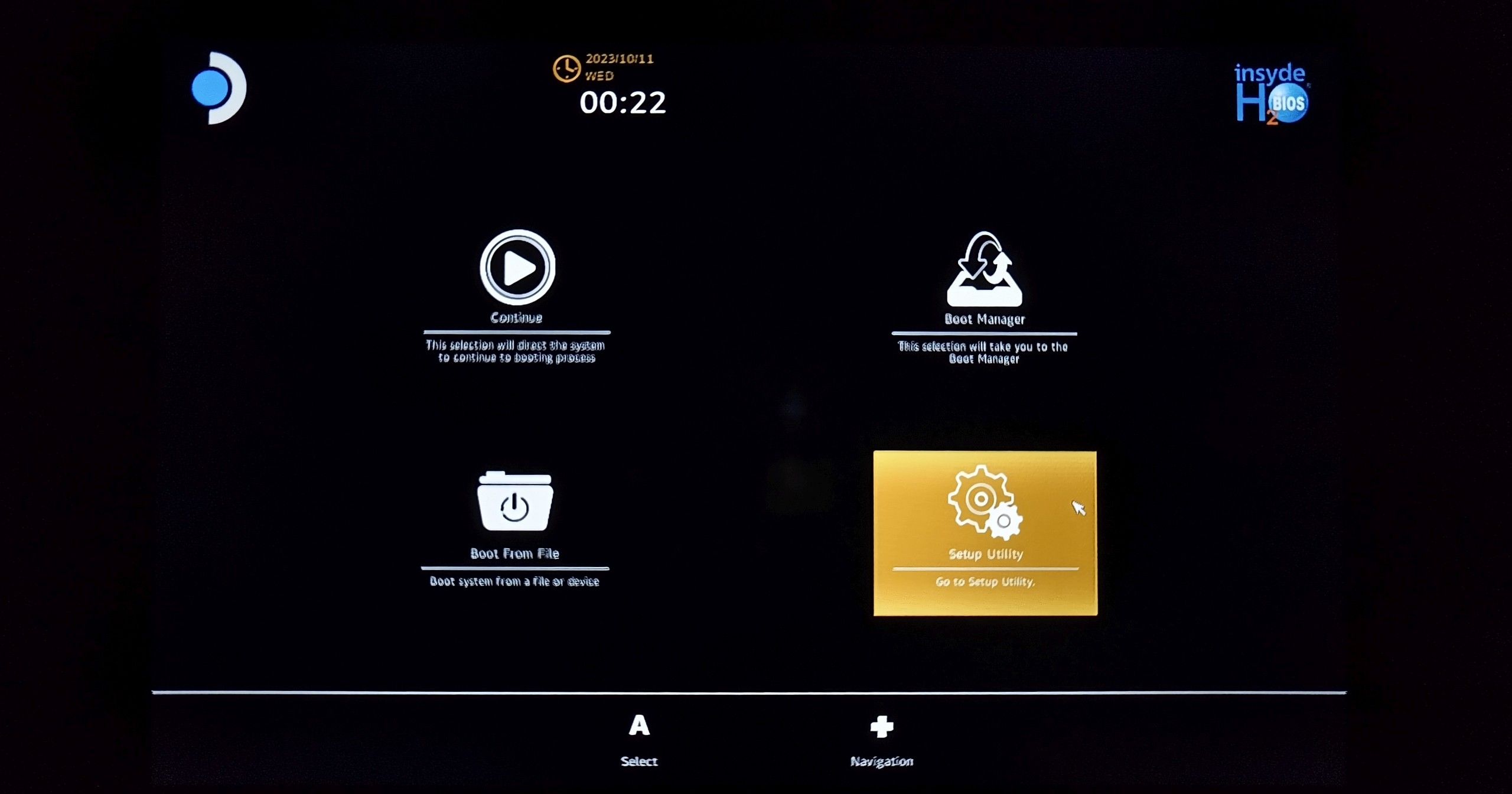

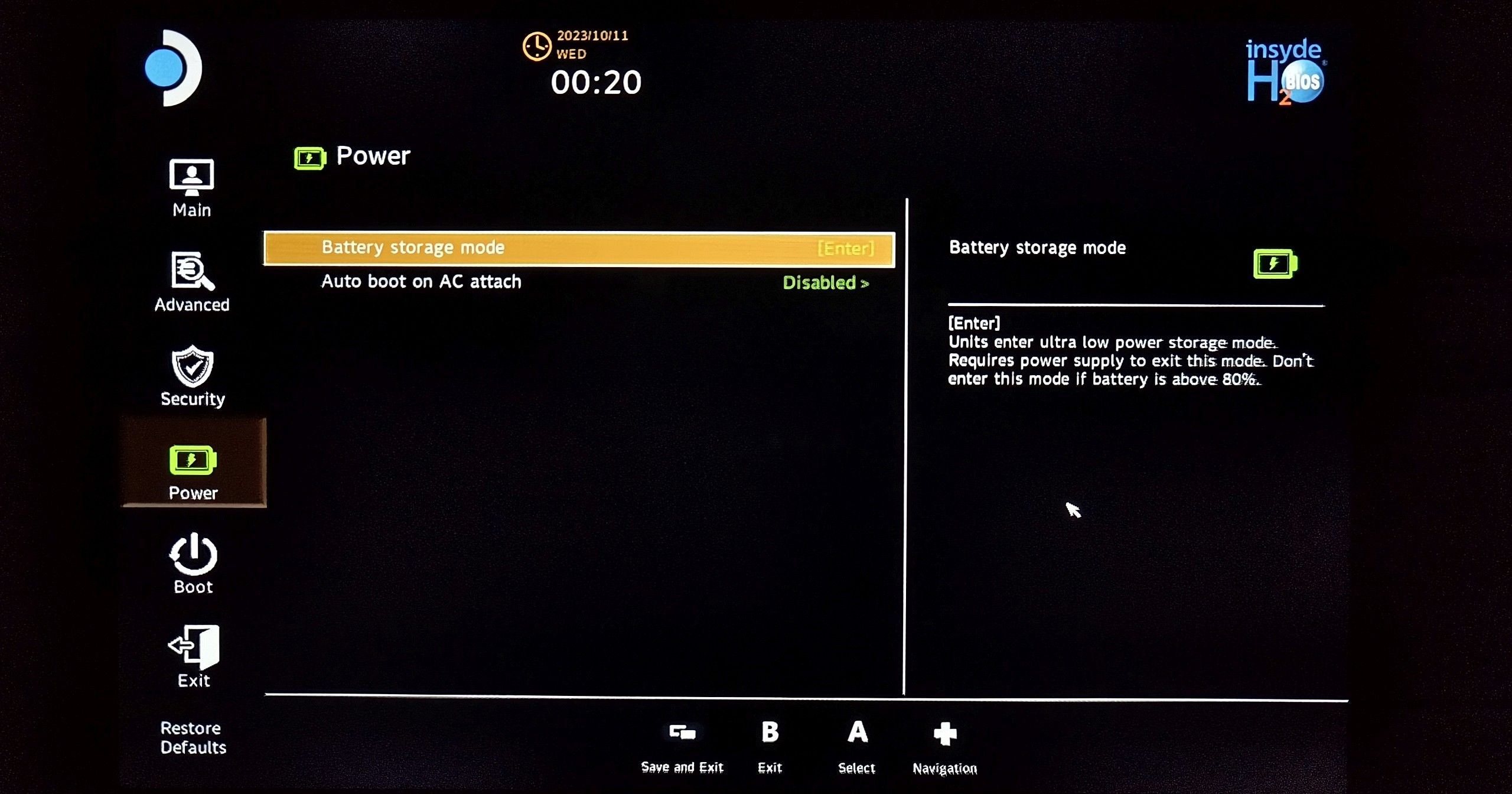

Om de batterijopslagmodus in te schakelen op je Steam Deck, volg je deze stappen nadat je het apparaat hebt uitgeschakeld:1. Houd de knop Volume omhoog (\+) en de aan/uit-knop samen ongeveer twee seconden ingedrukt totdat je een pieptoon hoort.2. Laat beide knoppen tegelijkertijd los. Je Steam Deck komt in de BIOS setup utility, die toegankelijk is via het ingebouwde tandwiel icoontje.3. Navigeer vanuit het Settings of System Preferences menu in de BIOS naar het “Power” submenu onder het hoofd instellingen tabblad.4. Zoek de optie met het label “Battery Storage Mode,” die beschikbaar zou moeten zijn voor selectie in dit submenu. Schakel deze functie naar wens in om de prestaties van het apparaat te optimaliseren en tegelijkertijd energie te besparen.

Houd er rekening mee dat uw stoomdek is voorbereid voor deconstructie. Het zou verstandig zijn om niet te vergeten de resterende inhoud van de geïntegreerde microSD-opslag te verwijderen, omdat verwaarlozing van deze stap kan leiden tot onomkeerbare schade aan de geheugenkaart tijdens het ontmantelingsproces.

Stap 2: Verwijder de schroeven van het achterdeksel

Plaats de Steam Deck met het display naar beneden gericht op het bovenste gedeelte van de meegeleverde draagtas en zorg ervoor dat de uitsparingen in de draagtas het apparaat goed omsluiten en de duimstokken beschermen tegen mogelijke schade tijdens het hanteren.

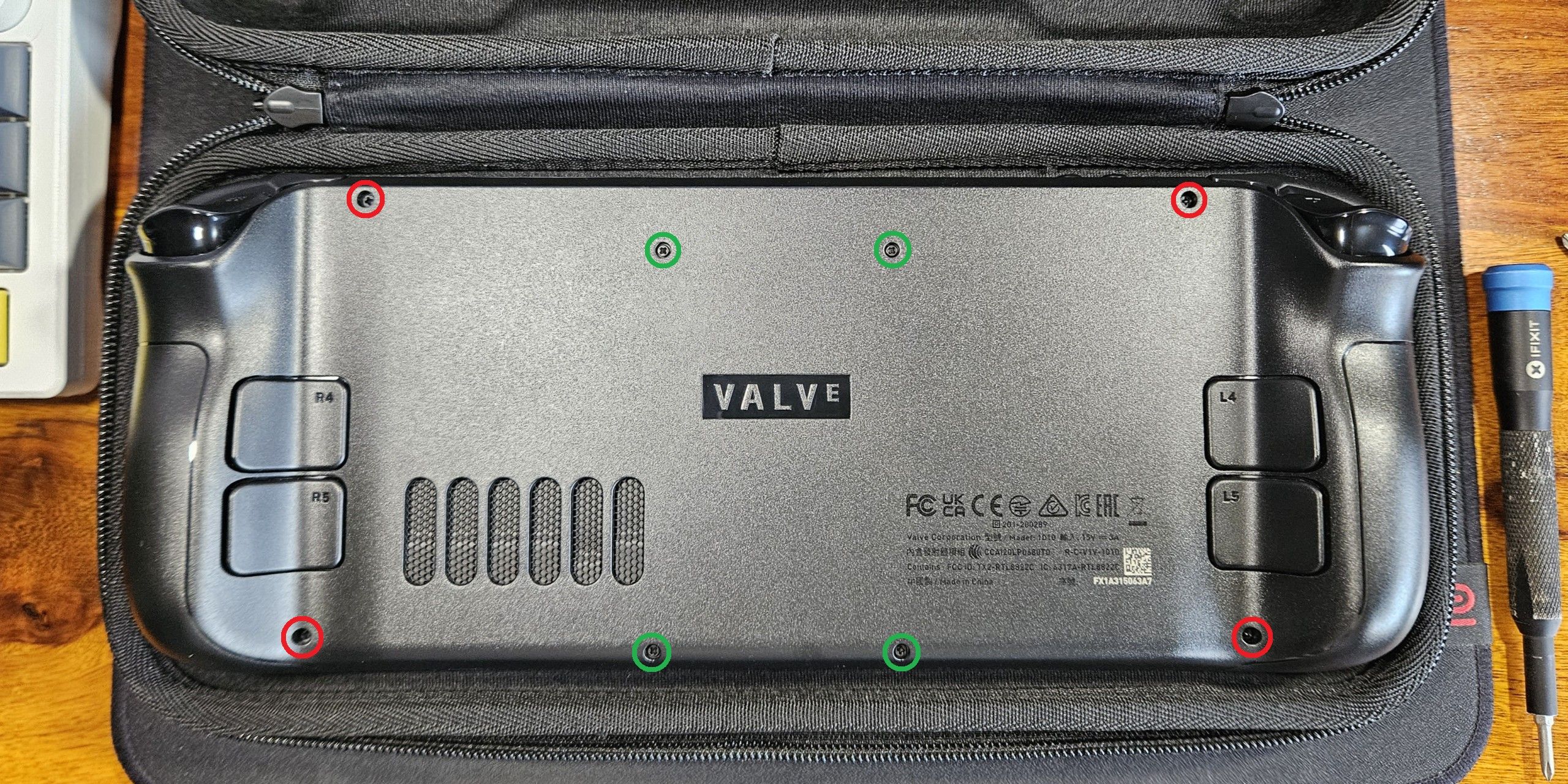

Gebruik een kruiskopschroevendraaier met een nummer 1 punt om vier machineschroeven los te draaien die zich in het midden van de behuizing bevinden. Voor het verwijderen van een extra set zelftappende schroeven, aangegeven met een rode omlijning, heb je een grotere kruiskopschroevendraaier met een nummer twee punt nodig.

Om optimale prestaties te garanderen en schade te voorkomen, is het cruciaal om zelftappende schroeven van de juiste lengte met fijne schroefdraad te gebruiken voor specifieke toepassingen. Omgekeerd moeten kortere machineschroeven grovere schroefdraad hebben om effectief in het materiaal te kunnen dringen. Het is essentieel om de vervangen schroeven nauwkeurig terug te plaatsen op hun oorspronkelijke positie, omdat het plaatsen van een bevestigingsmiddel in een ongeschikte schroefkop kan leiden tot de vernietiging ervan.

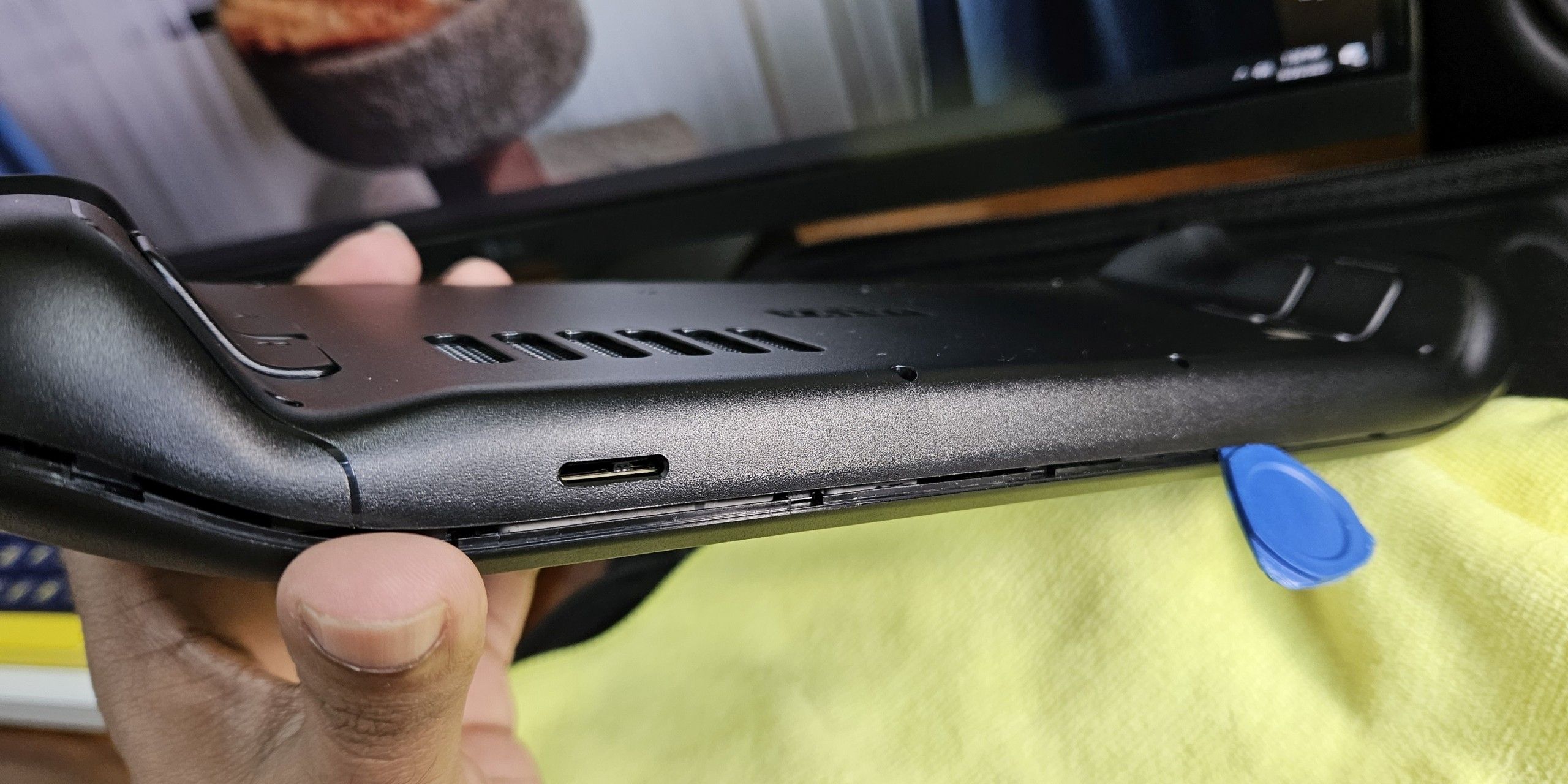

Stap 3: wrik het achterpaneel voorzichtig los

Het achterpaneel van het apparaat is losgemaakt en wordt op zijn plaats gehouden door plastic lipjes, waardoor u een plastic wrikinstrument zoals een spudger of gitaarpriem moet gebruiken om het veilig en onbeschadigd te verwijderen. Het is raadzaam om het gebruik van metalen gereedschappen zoals platte schroevendraaiers te vermijden omdat deze kunnen leiden tot het breken van de lipjes en het beschadigen van de behuizing.

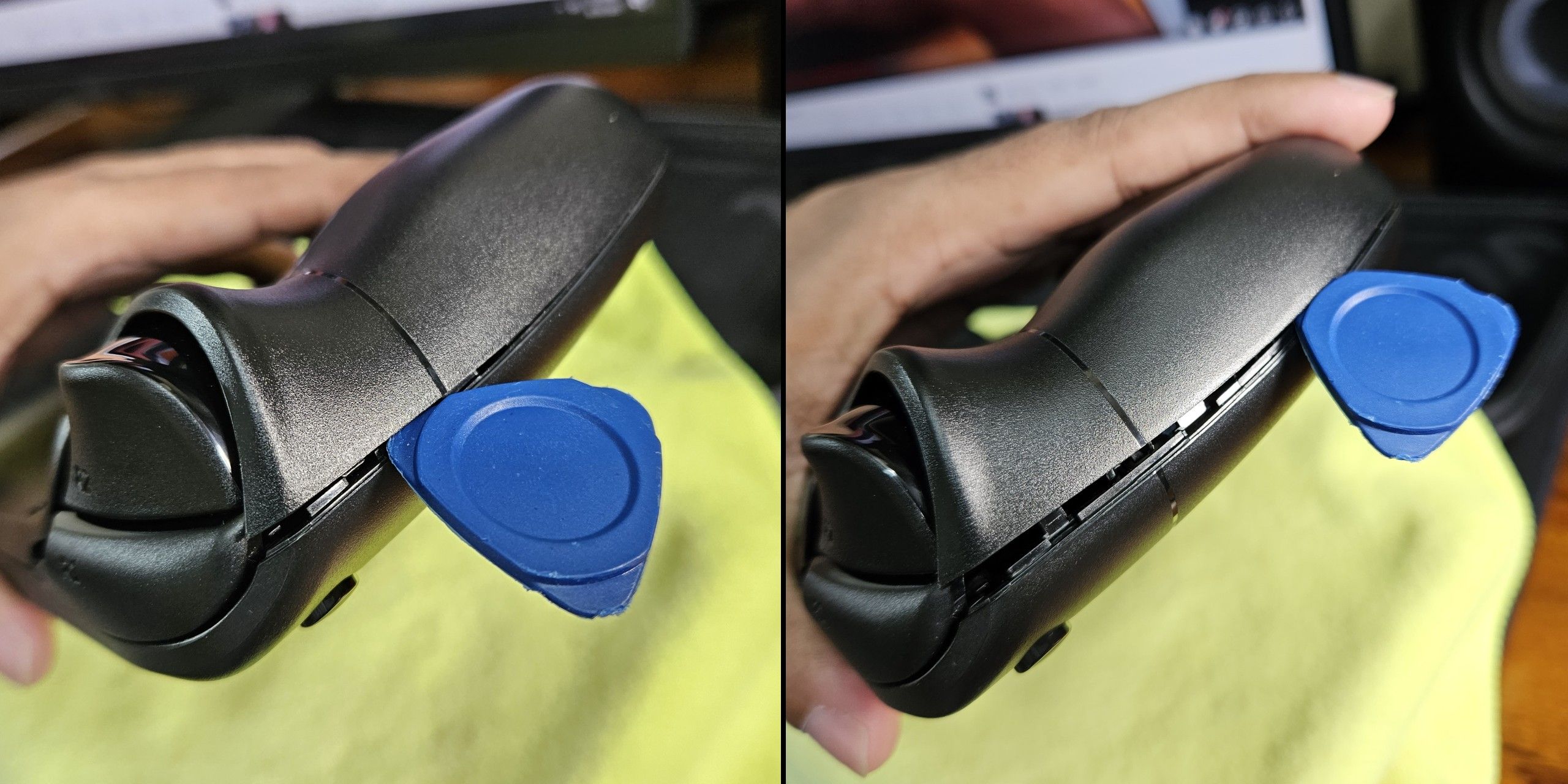

Om de voor- en achteronderdelen van het frame los te maken, oefent u eerst kracht uit langs de naad naast de linker (L1) of rechter (R1) bumper. Steek een wrikmes in de naad en til de rand van de achterste behuizing voorzichtig weg van de uitstekende mannelijke bevestigingslipjes op het voorpaneel.

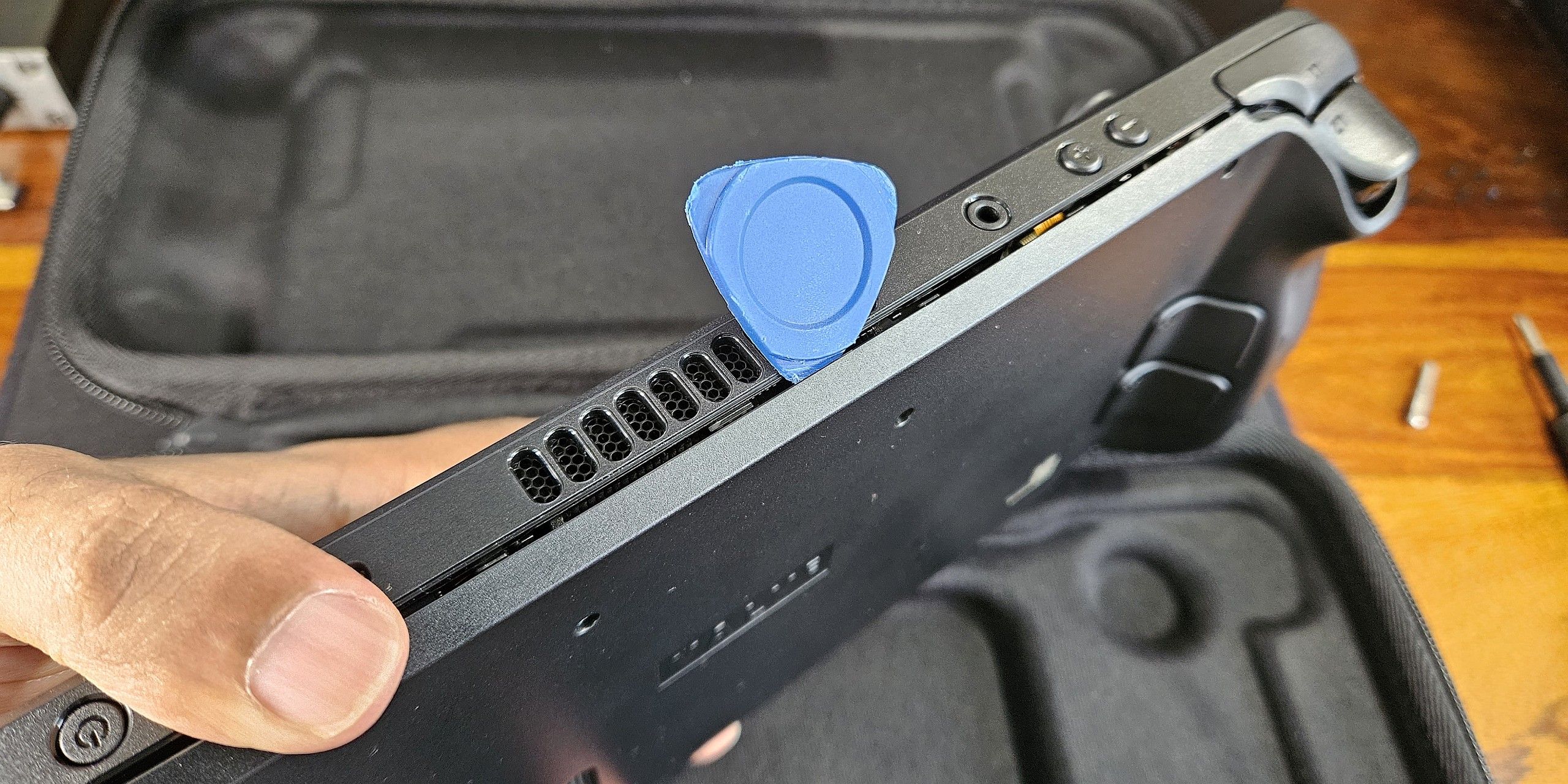

Na het verwijderen van de eerste bevestiging kunnen de resterende verwijderbare onderdelen zonder veel moeite worden verwijderd door het wrikinstrument stapsgewijs over de verenigde verbinding te gebruiken. Het inbrengen van extra plectrums in de blootgelegde spleet dient om de sluiting van de opening te belemmeren, waardoor het wrikmiddel over de omtrek van het frame kan blijven manoeuvreren.

Zodra u met succes naar de bumper aan de andere kant bent gegaan, voert u dezelfde manoeuvre uit langs de bovenkant van het frame van het voertuig.

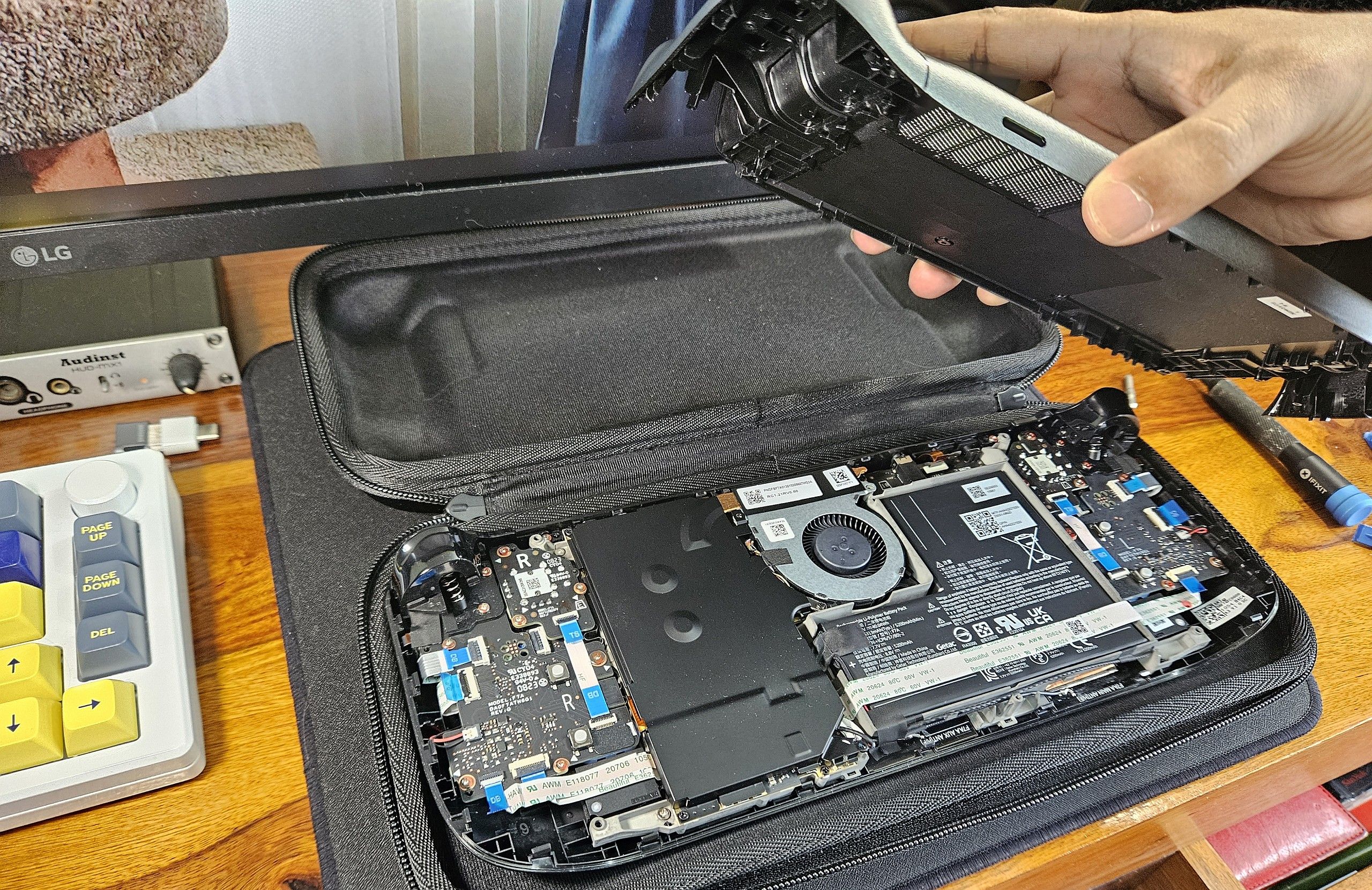

Stap 4: Verwijder de achterklep

Wanneer je probeert de achterklep van het chassis van je elektronische apparaat te verwijderen, moet je ervoor zorgen dat je tijdens dit proces geen waarneembare weerstand ondervindt. Als u problemen ondervindt bij het verwijderen van de achtercover, controleer dan of alle bevestigingslipjes goed vastzitten. Gebruik een dun wrikgereedschap om langs de omtrek van de verbindingen te gaan, zodat u het achterpaneel gemakkelijker kunt losmaken.

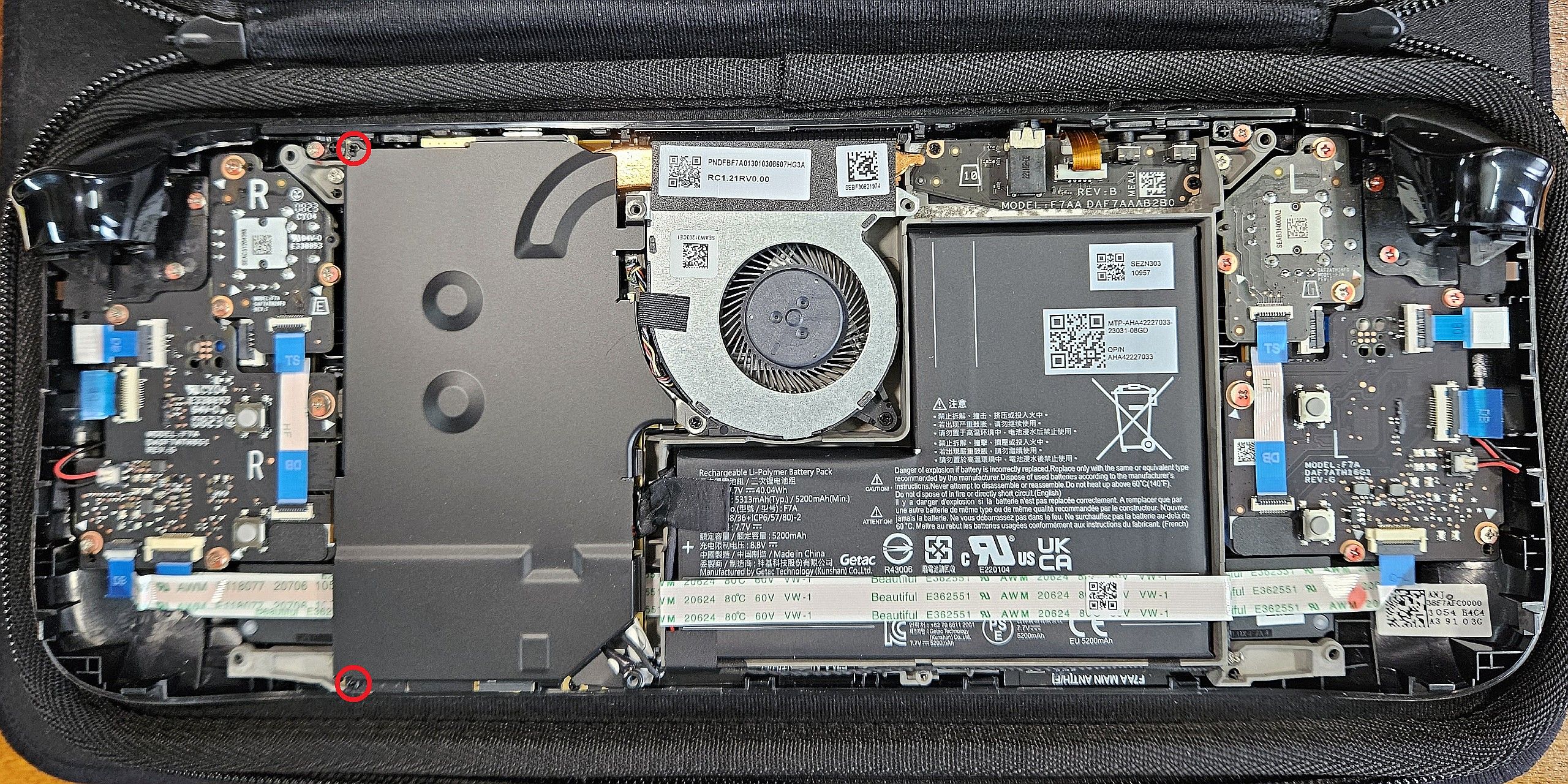

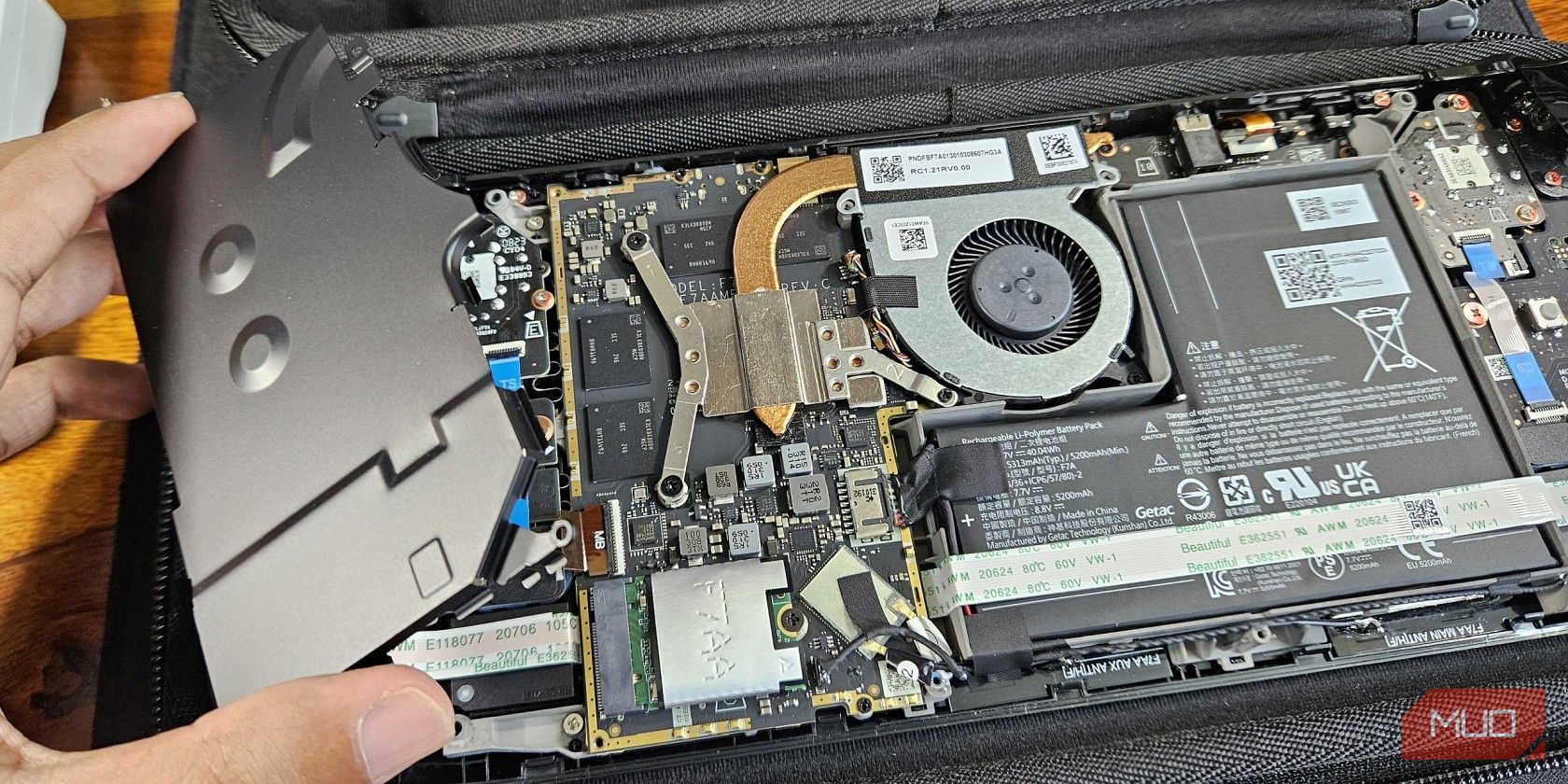

Stap 5: Het moederbordschild verwijderen

De huidige demontage heeft betrekking op een 2023 iteratie van het Steam Deck, dat een donkergekleurde afdekking van de primaire printplaat heeft. Dit vervangende onderdeel heeft een kleiner aantal bevestigingselementen in vergelijking met de glanzende metalen buitenkant van zijn voorganger en er hoeft niet ook nog een zelfklevende achterkant te worden verwijderd.

Gebruik een kruiskopschroevendraaier met maat nul om de twee rood gemarkeerde machineschroeven voorzichtig los te draaien. Houd er rekening mee dat het veilig wordt geacht om de beschermkap te verwijderen. Wees uiterst voorzichtig bij het optillen van het schild van de primaire printplaat en zorg ervoor dat u tijdens dit proces geen blootliggende onderdelen aanraakt.

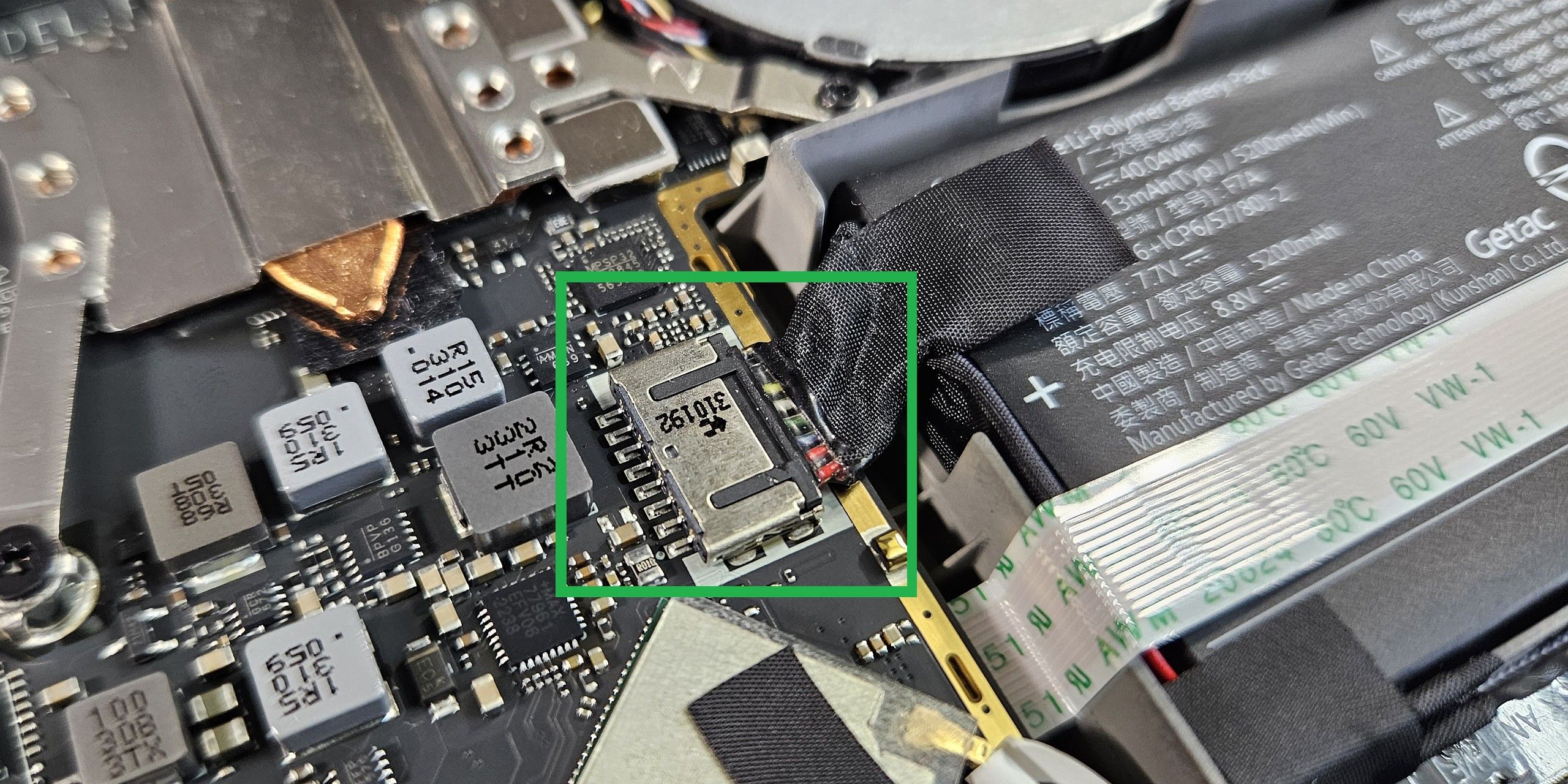

Stap 6: Koppel de accukabel los

Het ontbreken van de primaire beschermlaag resulteert in meerdere onbedekte geleiders en printplaatelementen die door de stroombron gevoed blijven worden. Onopzettelijk in contact komen met deze actieve componenten met metalen voorwerpen, zoals het laten vallen van een sluiting, kan mogelijk schadelijke gevolgen hebben voor de elektronische functionaliteit van uw Steam Deck door het optreden van een elektrische kortsluiting.

Om mogelijke problemen te voorkomen, wordt aanbevolen de accu los te koppelen. De fabrikant heeft een handig geplaatst zwart treklipje aangebracht voor gemakkelijke toegang. Om de batterij los te koppelen, leidt u de kabel voorzichtig naar de rechterkant van het apparaat, weg van het moederbord. Als het treklipje niet goed werkt, kun je je nagel gebruiken om de zwarte connector voorzichtig uit de metalen behuizing op het moederbord te halen.

Stap 7: Verwijder de oude schijf

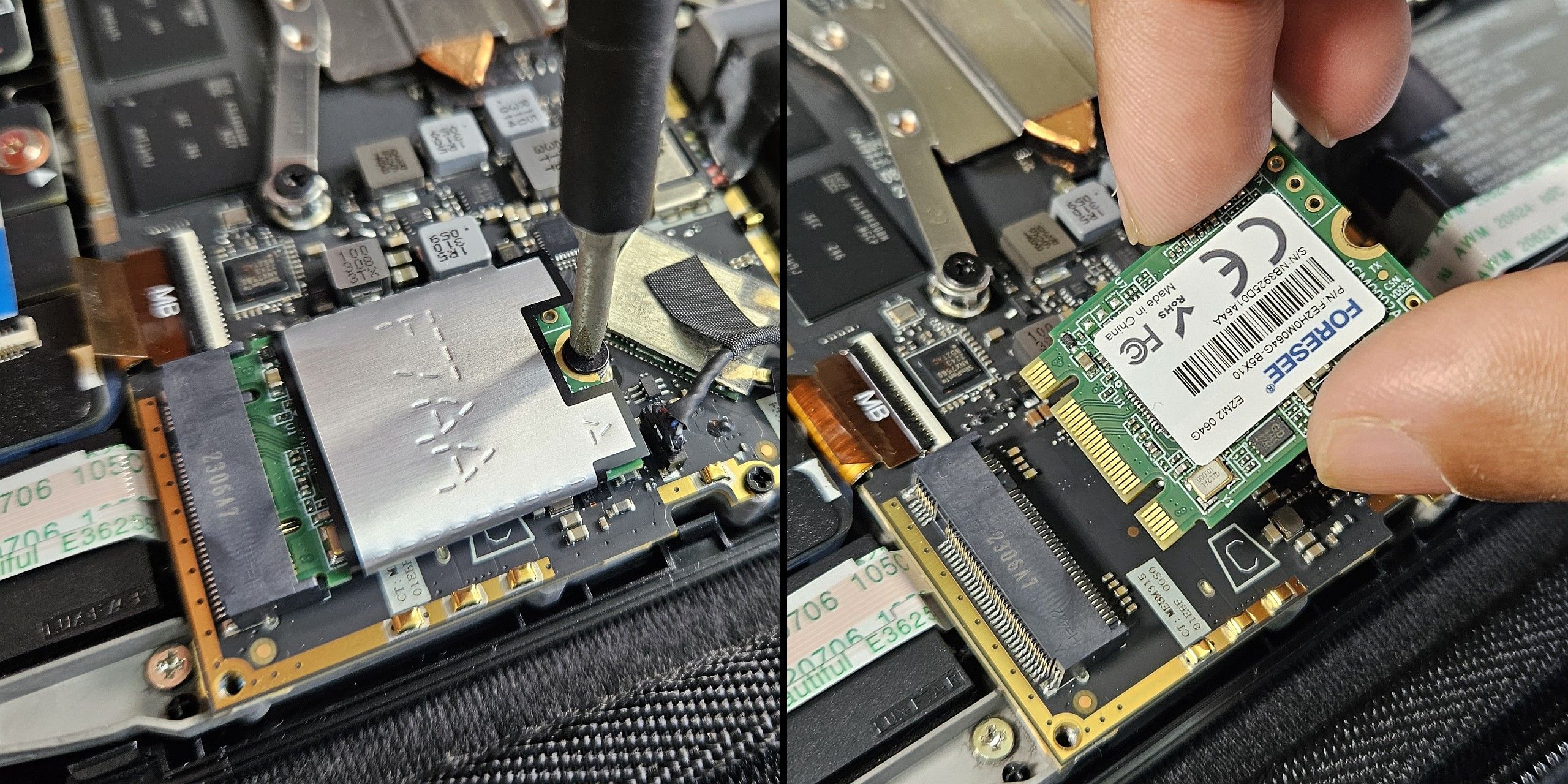

De M.2 opslagsleuf, aan de onderkant van het moederbord en links van de batterijconnector, is toegankelijk met een kruiskop #0 schroevendraaier om de schroef te verwijderen waarmee de SSD of eMMC opslagmodule vastzit.

Het veerbelaste mechanisme van de M.2 sleuf in het 2230 dochterbord is ontworpen om een verticale beweging te veroorzaken bij het plaatsen of verwijderen van de module, wat mogelijk kan resulteren in het uitwerpen van de sterk geleidende schroef naar de blootliggende componentpads op het moederbord. Daarom is voorzichtigheid geboden tijdens deze handelingen om onbedoelde schade of letsel te voorkomen.

Verwijder het huidige opslagapparaat uit de M.2-sleuf. Dit is een goed moment om het ESD-schild (Electrostatic Discharge) te herstellen. Dit is de metalen folie die de oorspronkelijke opslageenheid omhult en moeiteloos kan worden verwijderd. Zorg ervoor dat het goed bewaard blijft, want het is nodig bij toekomstige procedures.

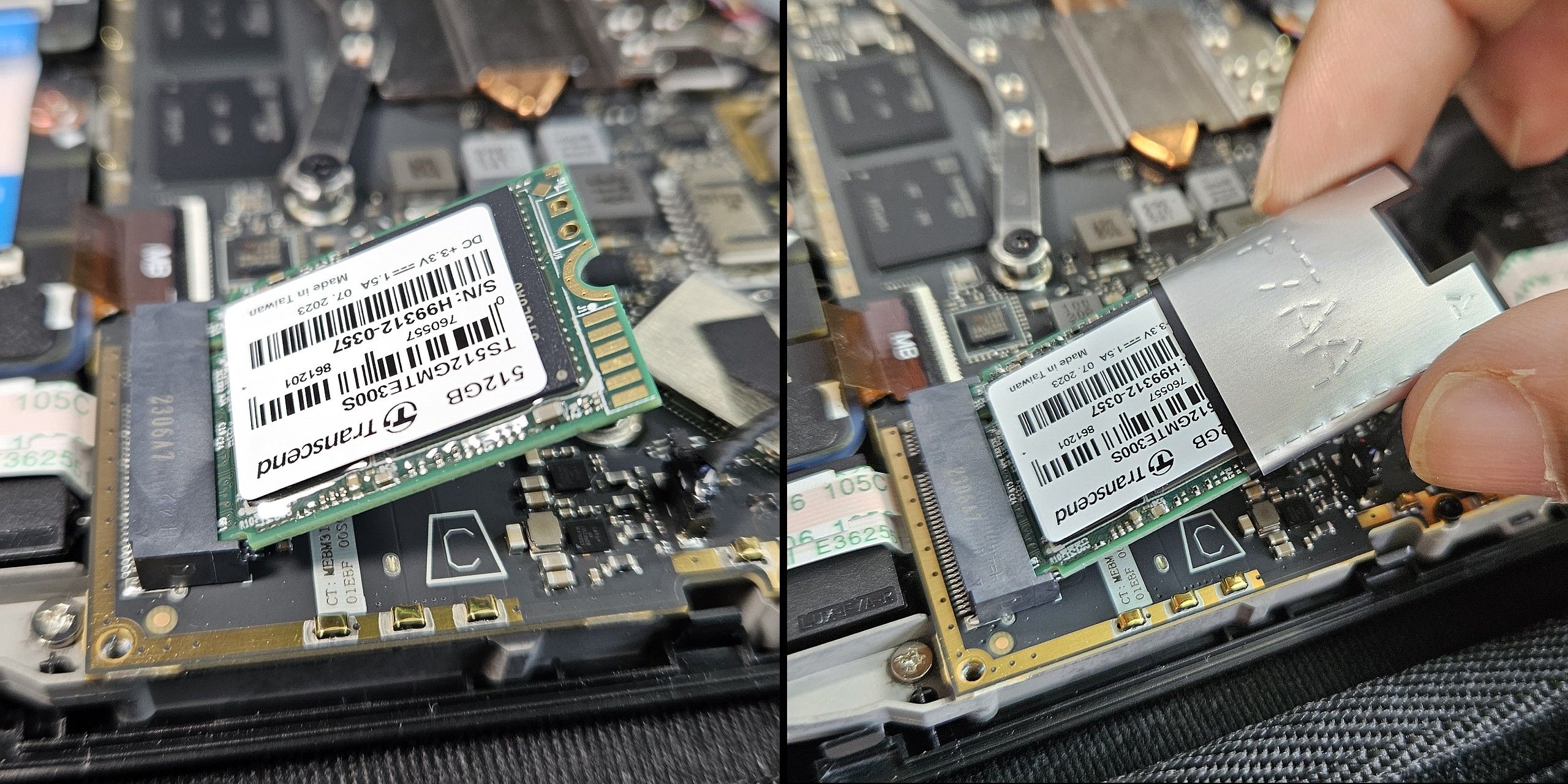

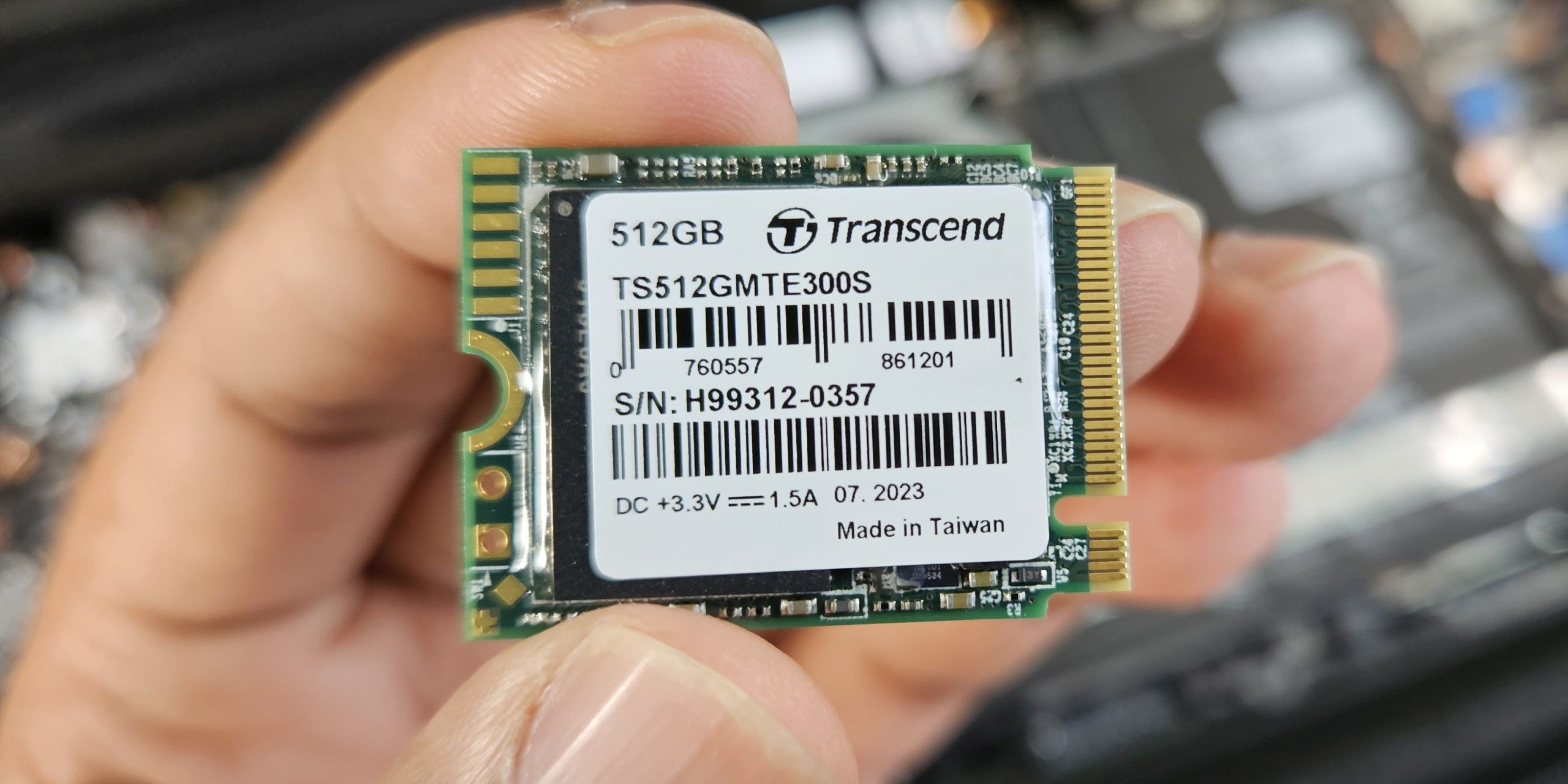

Stap 8: Installeer de SSD-upgrade

De procedure voor het installeren van een nieuwe solid-state drive (SSD) verschilt aanzienlijk van die voor het verwijderen ervan. Om de installatie te starten, plaatst u de vervangende SSD voorzichtig in een loodrechte richting in de aangewezen M.2-sleuf op het moederbord.

Voor een optimale werking zonder elektromagnetische interferentie is het belangrijk dat een ESD-schild (Electrostatic Discharge) correct wordt geïnstalleerd op een vervangende Solid State Drive (SSD). Om dit te bereiken, schuift u het ESD-schild op de SSD en bevestigt u het stevig op zijn plaats.

Druk de solid-state drive voorzichtig tegen het montageoppervlak en zorg ervoor dat het stevig op zijn plaats zit. Draai na het vastzetten de machineschroef vast om ongewenste beweging of verschuiving van het apparaat te voorkomen.

Stap 9: Montage is het tegenovergestelde van demontage

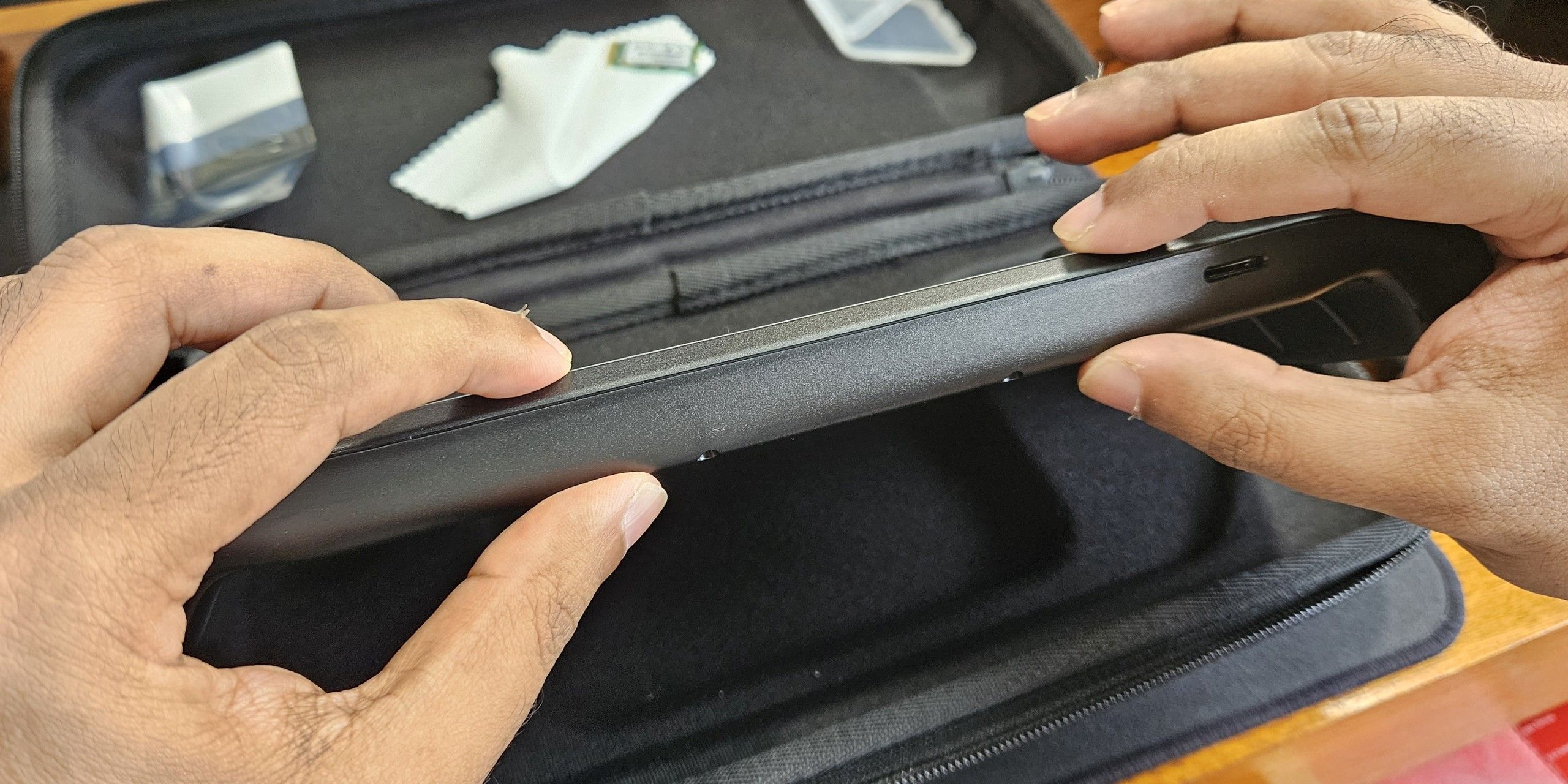

Zorg er eerst voor dat u het achterdeksel goed uitlijnt met het chassis voordat u het voorzichtig langs de naden op de bovenste helft van het apparaat drukt.

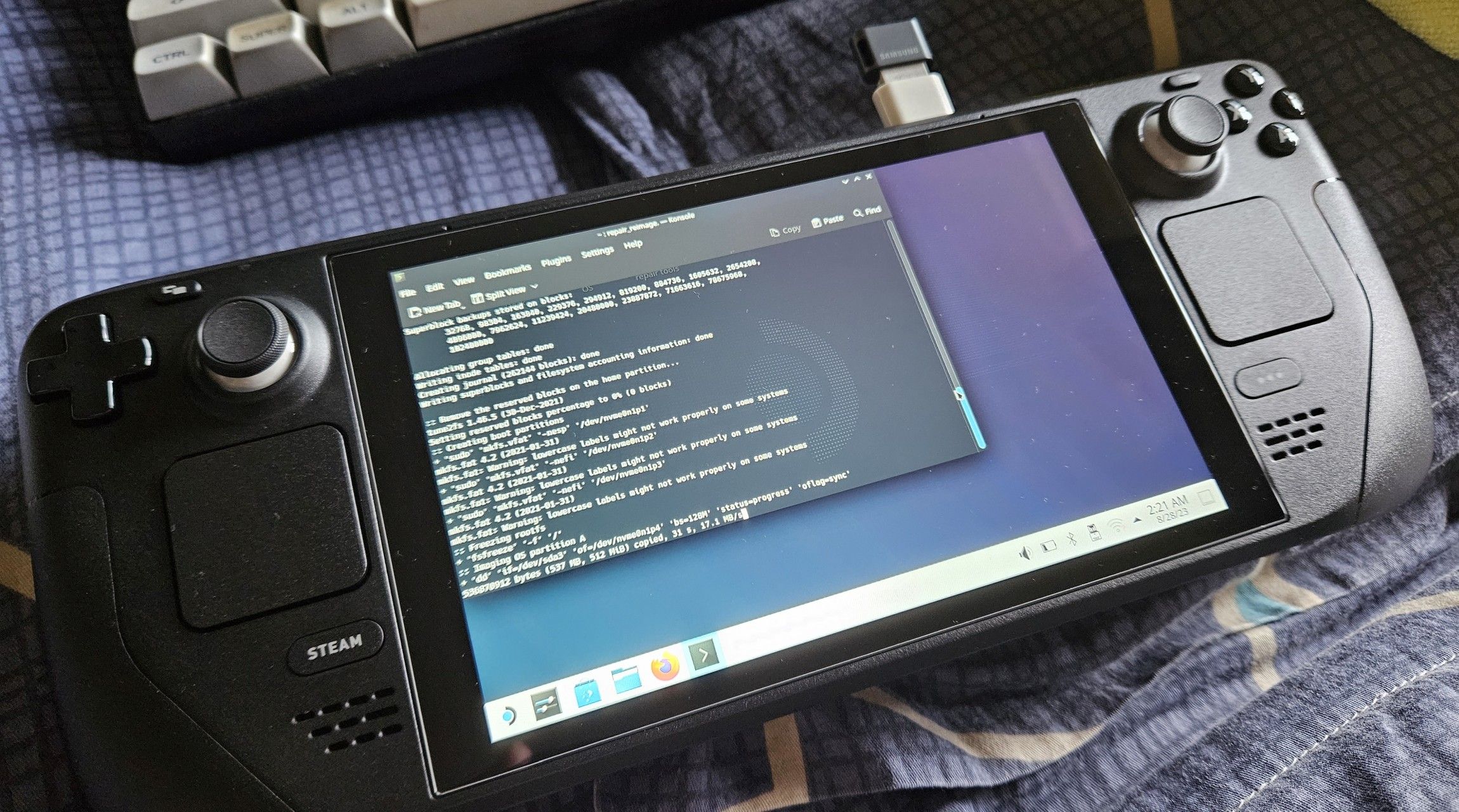

Helaas is je huidige hardware niet compatibel met SteamOS als primair besturingssysteem voor Steam Deck. We hebben echter een informatieve handleiding gemaakt die het proces van het imagen van het apparaat met SteamOS vereenvoudigt, zodat je het volledige potentieel kunt ervaren.

Geniet van grotere AAA-games en snellere laadtijden

Gefeliciteerd! De opslag van je Steam Deck is met succes geüpgraded naar een ruimere en snellere solid-state drive (SSD). Deze geavanceerde opslagoplossing versnelt niet alleen het laden van je favoriete videogames, maar verbetert ook de prestaties van geavanceerde titels zoals “Returnal” door de snelle uitwisseling van textuur- en activagegevens tussen de opslag en het geheugen te stroomlijnen.
