Hoe weet je welk type USB-poort je hebt?
De Universal Serial Bus (USB) is de standaard geworden voor fysieke verbindingen voor computerrandapparatuur, apparaten voor massaopslag, handhelds, wearables en vele andere apparaten. Sinds de introductie zijn er meer dan een dozijn interfaces met verschillende USB specificaties uitgebracht.
Navigeren door de vele beschikbare poorten en connectoren kan voor sommige mensen een uitdaging zijn vanwege de overvloed aan beschikbare opties. Om deze verwarring weg te nemen, zullen we een overzicht geven van de verschillende USB interfaces en specificaties die de afgelopen twintig jaar zijn geïntroduceerd, om zo duidelijkheid te verschaffen over de verschillende soorten aansluitingen.
USB-interface standaarden
Om het specifieke type USB-poort te bepalen dat aanwezig is in een apparaat, is het nodig om verschillende factoren in overweging te nemen. Ten eerste moet er gekeken worden naar het type USB-aansluiting of interface dat wordt gebruikt. Ten tweede moet rekening worden gehouden met de versie van de USB-specificatie die wordt gebruikt. Tot slot moet er ook gekeken worden naar eventuele extra functionaliteit die de USB-poort biedt. Laten we om te beginnen een overzicht geven van de verschillende beschikbare USB-aansluitingsstandaarden.
USB Type A en B

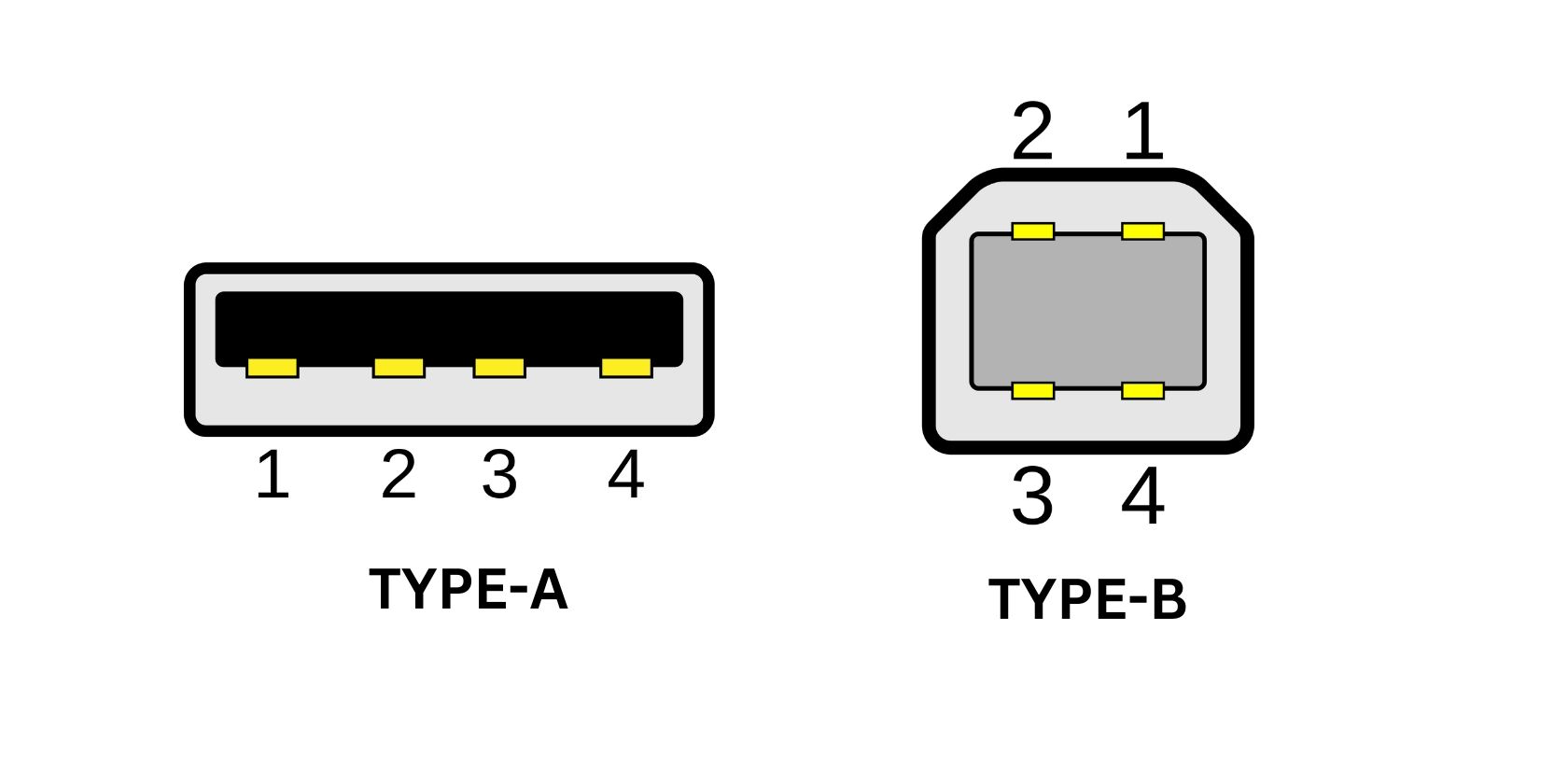

USB-A en USB-B zijn de eerste versies van de Universal Serial Bus interface, geïntroduceerd samen met de USB 1.0 standaard, ontworpen om de interconnectiviteit tussen computersystemen en hulpapparaten te vergemakkelijken.
Beide USB-interfaces bestaan uit in totaal vier pinnen, waarvan er twee worden gebruikt voor het verzenden van gegevens terwijl het resterende paar is bedoeld voor het maken van elektrische verbindingen met de aarding en voedingsbronnen van het apparaat.
Ondanks zijn antiquiteit blijft Type A de meest gebruikte host USB-interface. Type B daarentegen wordt nog steeds veel gebruikt in combinatie met een verscheidenheid aan audio-centrische apparatuur zoals audio-interfaces, mixers, fantoomvoedingsbronnen en soortgelijke apparaten.

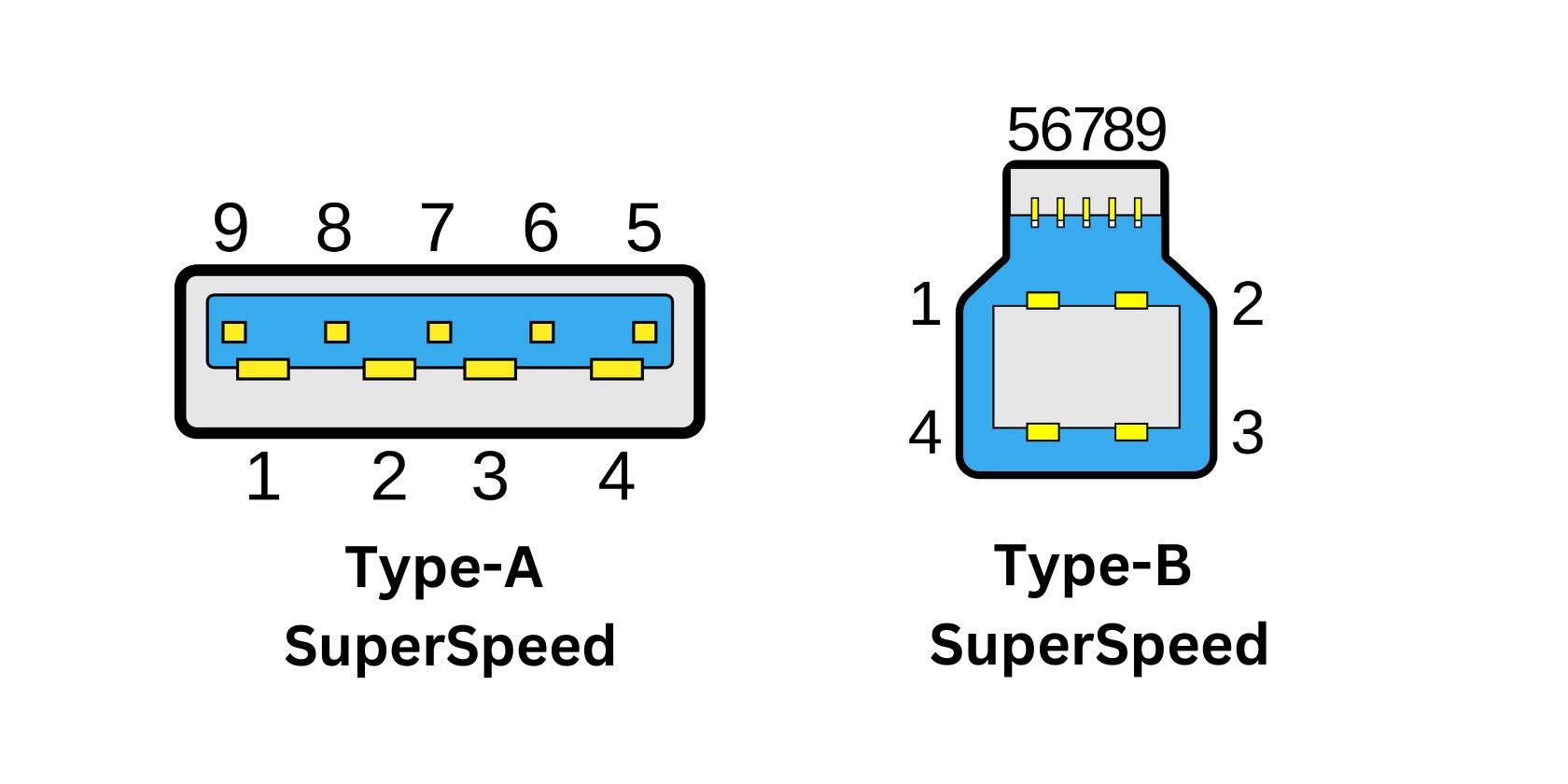

In latere versies werden zowel USB-A als USB-B poorten uitgerust met vijf extra pinnen, waardoor ondersteuning voor SuperSpeed (USB 3.0) mogelijk werd, wat de veelzijdigheid van USB Type-A connectoren aanzienlijk vergrootte in verschillende toepassingen, zoals gebruik met USB flash drives en een breed scala aan andere apparaten die gegevensoverdracht op hoge snelheid vereisen.
USB Mini

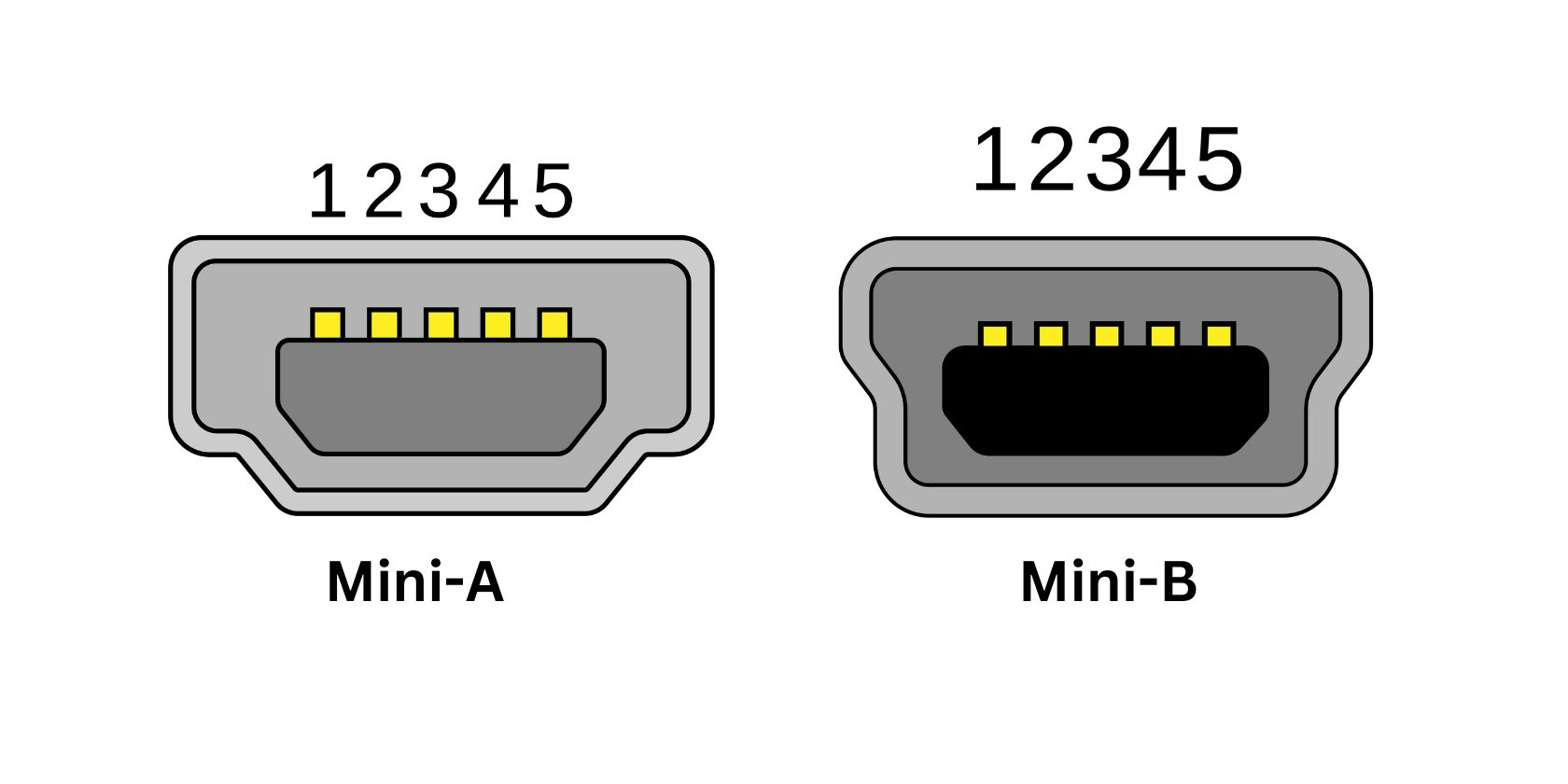

USB Mini-A en Mini-B, kleinere varianten van respectievelijk USB Type A en B, werden geïntroduceerd in het begin van de jaren 2000 toen handheld apparaten steeds meer gebruikt werden.
De USB Mini-B standaard legde een beperkte stroomcapaciteit op van 500 milliampère bij vijf volt, waardoor compacte elektronische apparaten die voornamelijk op batterijen werken, zoals digitale camera’s, draagbare mediaspelers en bepaalde mobiele telefoons, konden worden opgeladen en met elkaar konden communiceren.
Na verloop van tijd werd de USB Mini-AB interface geïntroduceerd als een gestroomlijnd en veelzijdig alternatief voor de eerdere Mini-A en Mini-B connectoren, waardoor interfacing met een groot aantal verschillende apparaten mogelijk werd.
USB Micro

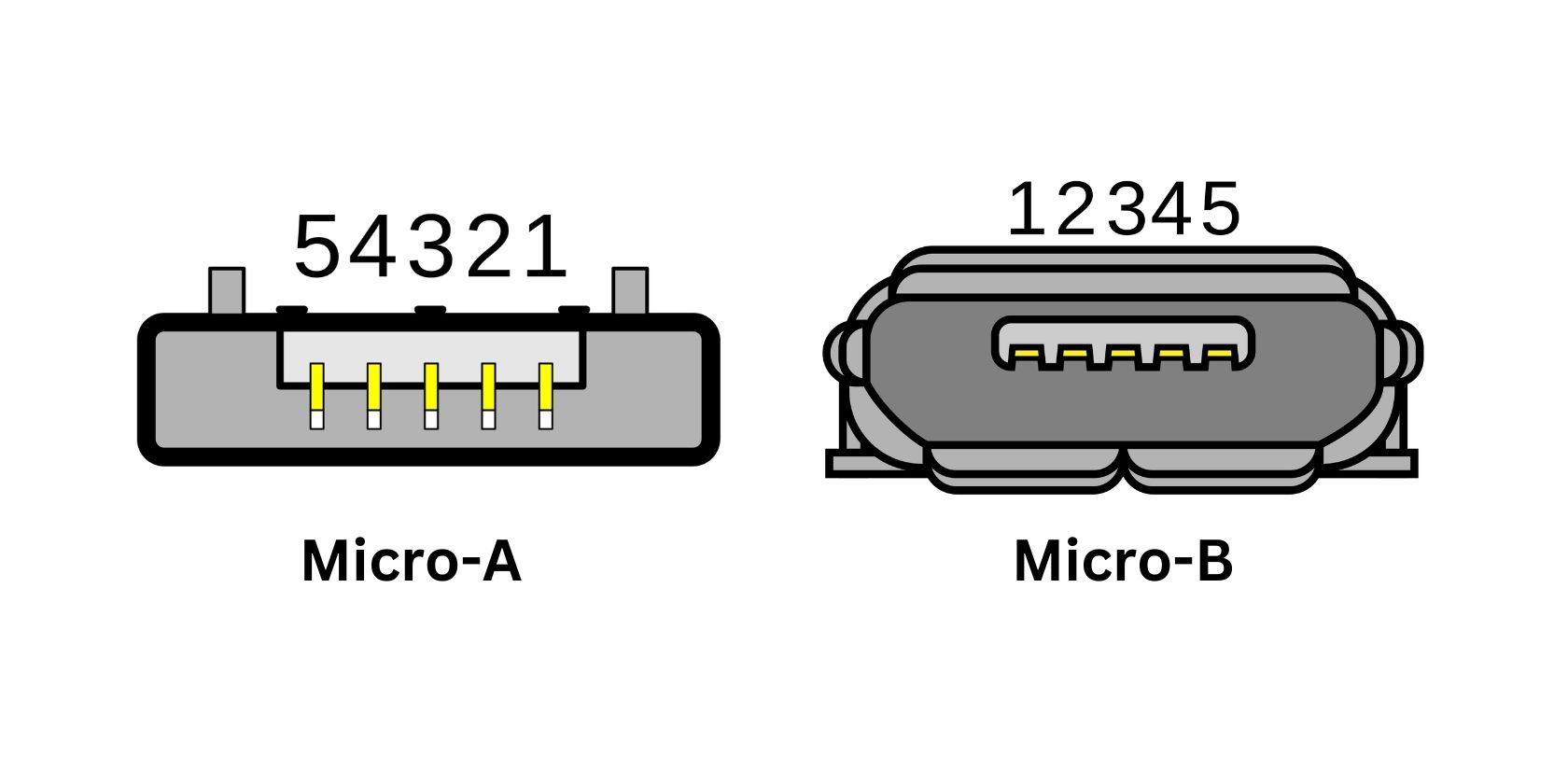

Omdat handheld apparaten in de tweede helft van de jaren negentig steeds kleiner werden, werd het noodzakelijk om een compacter alternatief te vinden voor de standaard Mini-A en Mini-B USB-connectoren. Als antwoord hierop werden USB Micro-A en Micro-B ontwikkeld als een uniforme oplossing die een efficiënte manier zou bieden om randapparatuur aan te sluiten en tegelijkertijd tegemoet te komen aan de steeds kleiner wordende vormfactoren van deze draagbare apparaten.
Het ontwerp van USB Micro-A en Micro-B was gericht op het bereiken van een compactere vormfactor in vergelijking met hun voorganger, de Mini-interface, terwijl ook de vooruitgang in technologie zoals USB SuperSpeed (USB 3.0) compatibiliteit werd geïntegreerd.
Hoewel niet gebruikelijk in moderne apparaten, is het mogelijk om Micro-A en Micro-B poorten te vinden op sommige verouderde instapmodel mobiele telefoons en handheld gadgets.
Image Credit: Fred the Oyster/ Wikimedia Commons

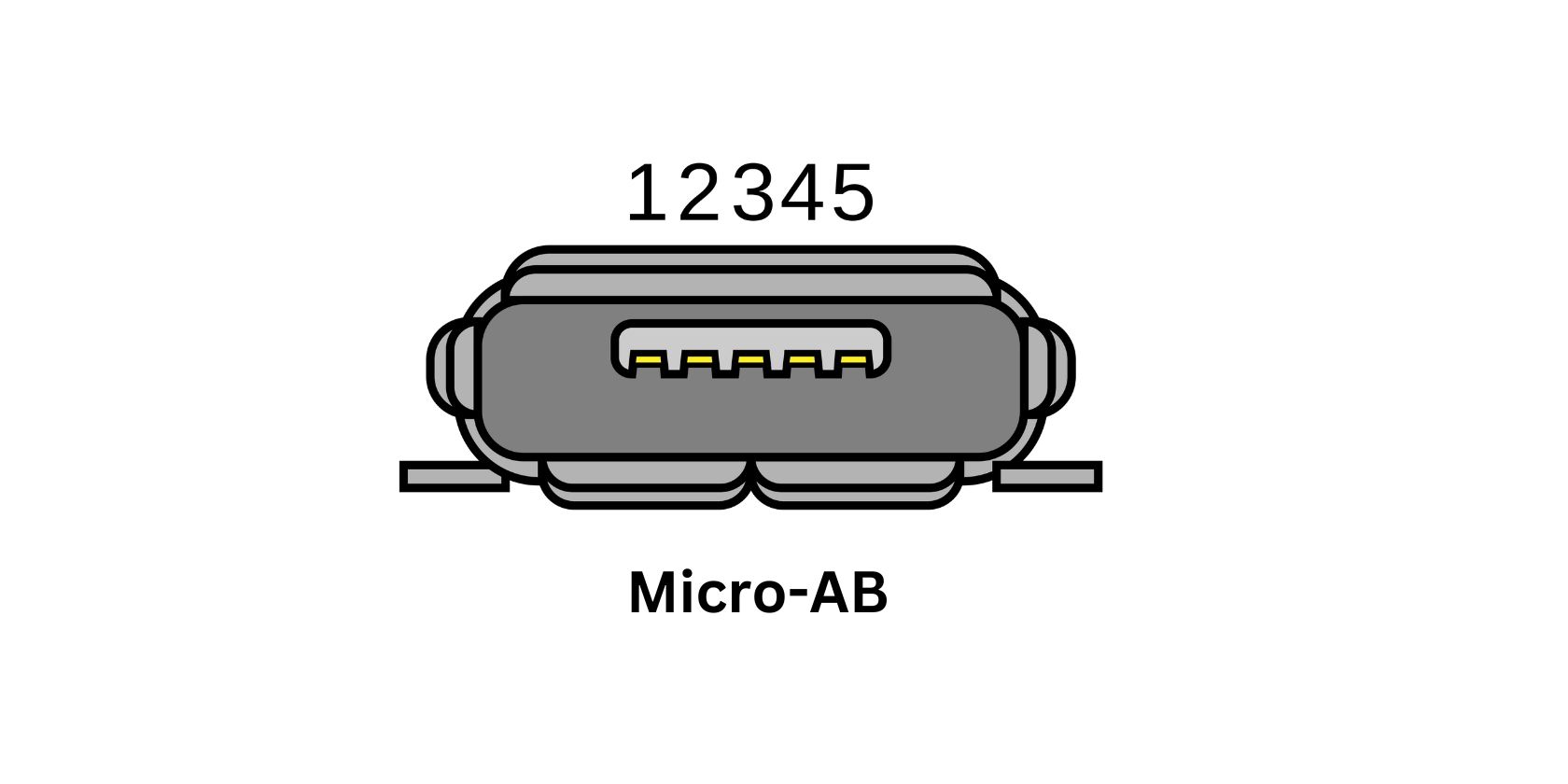

De introductie van een Micro-AB connector/poort vertegenwoordigt een poging om de aanpasbaarheid en het gemak van zowel Micro-A als Micro-B aansluitingen te verbeteren, op ongeveer dezelfde manier als de Mini-AB interface eerdere verbeteringen onderging.
Afbeelding Credit: Fred the Oyster/ Wikimedia Commons

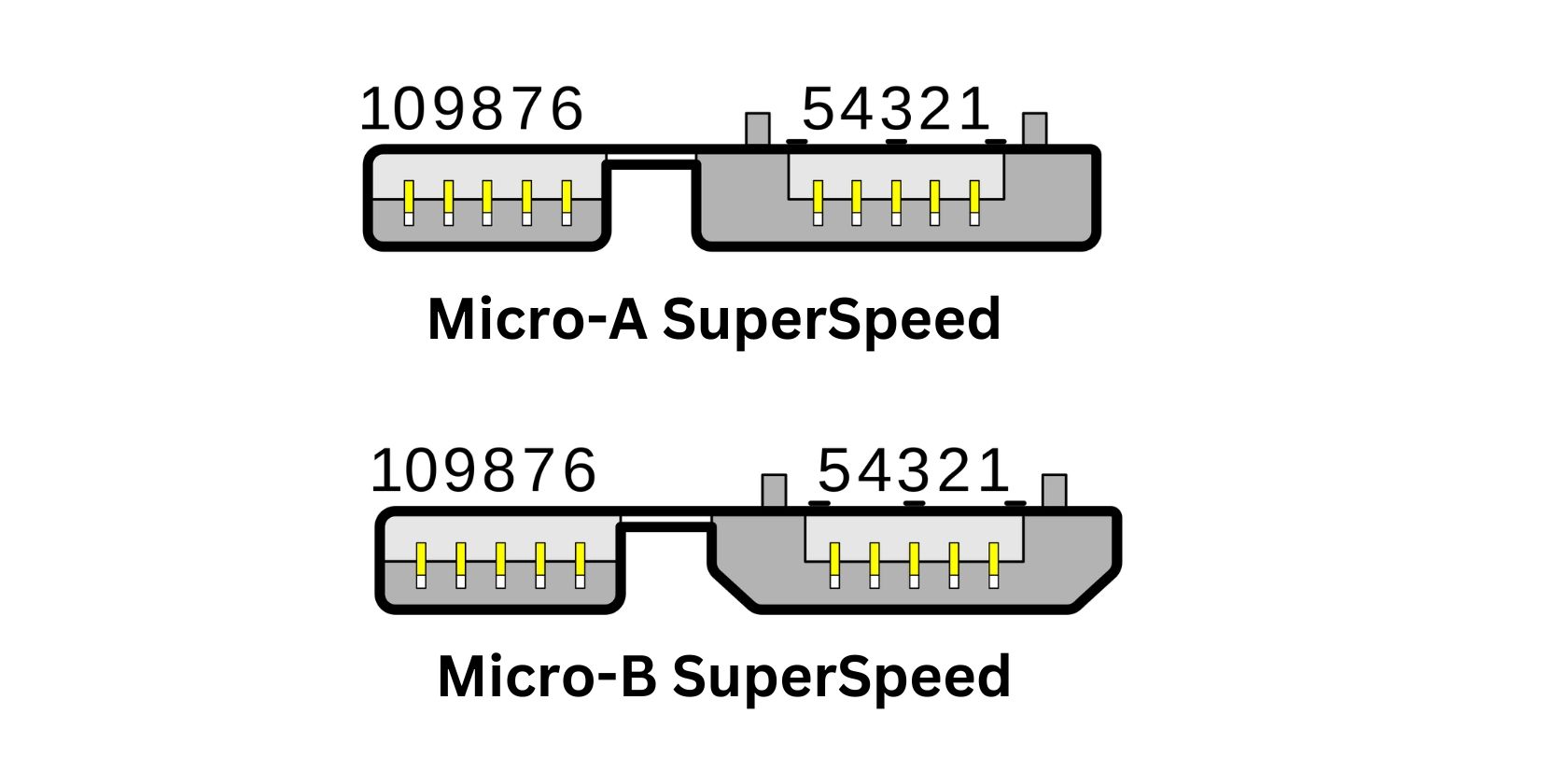

Met de toenemende populariteit van apparaten voor massaopslag, bevatten volgende versies van Micro-A en Micro-B verbeterde overdrachtsnelheden door de introductie van hun respectievelijke SuperSpeed-varianten. In overeenstemming met het paradigma dat door de SuperSpeed-interfaces Type A en B werd gevestigd, zijn deze geavanceerde connectoren voorzien van vijf extra contacten die ontworpen zijn om een snellere gegevensuitwisseling mogelijk te maken.
USB Type C

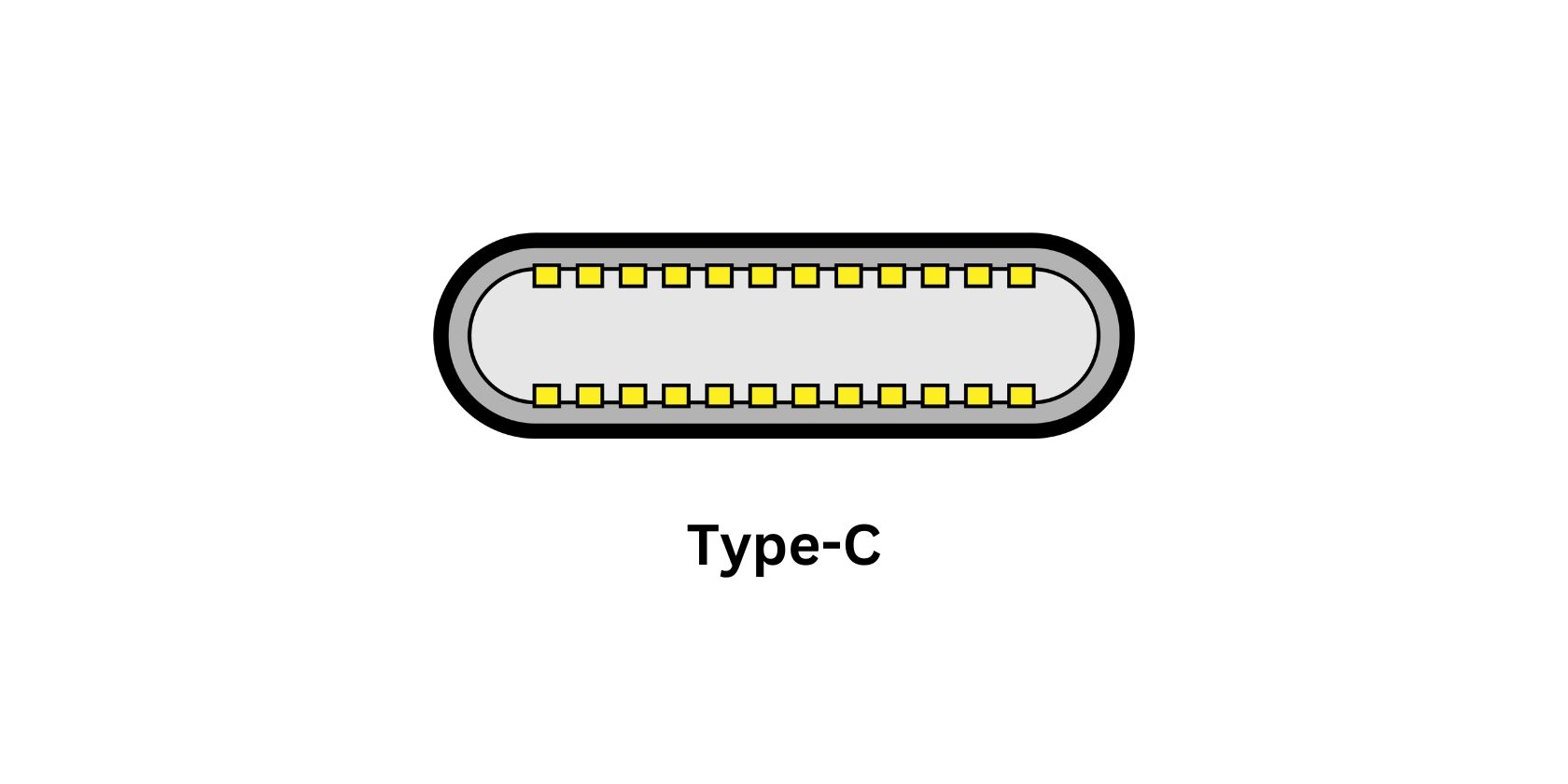

USB Type-C, ook bekend als USB-C, werd de afgelopen jaren voor het eerst op de markt gebracht. Hoewel USB-C niet zonder gebreken is, biedt het bepaalde essentiële functies die het een aantrekkelijke optie maken voor veel gebruikers.Deze omvatten OTG-ondersteuning (On-The-Go), SuperSpeed\+-mogelijkheden (die overdrachtsnelheden tot 10 Gbps mogelijk maken) en USB Power Delivery (USB PD), die snellere oplaadtijden en een hogere stroomafgifte mogelijk maakt in vergelijking met eerdere versies van USB.
Daarnaast heeft Type-C een omkeerbaar ontwerp waardoor het als host kan functioneren, wat resulteert in een volledig omkeerbare interface. Dankzij de vele verbeteringen bestaat de mogelijkheid dat Type-C uiteindelijk alle andere USB-connectoren zal verdringen.
Afbeelding Credit: Chindi.ap/ Wikimedia Commons
We zullen ons verder verdiepen in de fijne kneepjes van USB-specificaties en methoden onderzoeken voor hun identificatie.
De verschillende versies van USB
Op dit moment zijn er acht versies van de Universal Serial Bus (USB) technologie, die de maximale gegevensoverdrachtsnelheid voor USB-apparaten bepalen.
Opgemerkt moet worden dat de classificatie van een USB-aansluiting/interface niet inherent dicteert dat deze een specifieke USB-versie heeft of extra USB-mogelijkheden bevat. Daarom zijn USB-C en USB-3 verschillend van elkaar wat betreft hun respectieve kenmerken. Bovendien garandeert USB Type-C niet automatisch superioriteit over USB Type-A in termen van snelheid, noch kan USB Type-A worden verondersteld beter te zijn dan USB Type-B op basis van standaardaannames.
Om dit te verduidelijken, zijn er momenteel acht verschillende iteraties van Universal Serial Bus (USB)-technologie in onze huidige inventaris:
Specificatie
|
Naam
|
Jaar uitgebracht
|
Max. overdrachtsnelheid
-|-|-|-
USB 1.0
|
N/A
|
1996
|
12 Mbps
USB 1..1
|
Volledige snelheid
|
1998
|
12 Mbps
USB 2.0
|
Hi-Speed
|
2000
|
480 Mbps
De ondersteunde interfaces voor het aansluiten van externe opslagapparaten zijn USB 3.2 Generation 1x1, evenals USB 3.1 Generation 1 en USB 3.0.
|
SuperSpeed
|
In de jaren 2008, 2013 en 2017 werden respectievelijk USB versies 3.0, 3.1 en 3.1 Generatie 1x1 uitgebracht.
|
5Gbps
USB 3.2 Gen 2x1 (USB 3.1 Gen 2)
|
SuperSpeed+ SuperSpeed 10Gbps
|
De eerste regel geeft aan dat er een USB-apparaat is uitgebracht in 2013, dat compatibel is met USB 3.1 Generatie 2. De tweede regel suggereert dat een ander USB-apparaat werd geïntroduceerd in 2017, dat USB 3.2 Generatie 2 maal één ondersteunt (d.w.z. twee afzonderlijke datalanen).
|
10Gbps
USB 3.2 Gen 2x2
|
SuperSpeed 20Gbps
|
2017
|
20Gbps
USB 4 V1.0
|
USB Gen 2x2/USB 20Gbps
|
2019
|
20Gbps
USB 4 V2.0
|
USB4 Gen 3x2/USB4 40Gbps
|
2019
|
40Gbps
Bij de implementatie van de USB 3.2 specificatie in juli 2019 werd duidelijk dat USB 3.2 Gen 1 in de loop der tijd een aantal naamsveranderingen had ondergaan. In eerste instantie aangeduid als USB 3.0, koos het USB Implementers Forum ervoor om het te rebranden als USB 3.1 Gen 1 in 2013 voordat de huidige naam werd gekozen als USB 3.2 Gen 1. Als gevolg hiervan werd het voormalige USB 3.1 Gen 2 hernoemd als USB 3.2 Gen 2x1.
De reden achter deze beslissing was om de consistentie en nauwkeurigheid van de USB-nomenclatuur te verbeteren om zo nauwkeuriger de functies weer te geven die worden aangeboden door elke iteratie van de USB-specificatie. Hoewel het herziene systeem inderdaad de transparantie heeft verbeterd met betrekking tot de werkelijke functionaliteiten van elke USB variant, heeft het helaas een niveau van complexiteit geïntroduceerd dat heeft bijgedragen aan voortdurende ambiguïteit.
Hoe USB versie te identificeren
Eén methode om de versie van een USB poort te bepalen is door gebruik te maken van het USB kleurcoderingssysteem, zoals te zien is in de tabel die de overeenkomst weergeeft tussen kleur en USB versie voor elke respectievelijke poort.
Poort Kleur
|
USB Versie/Specificatie
|
Opmerkingen
-|-|-
Wit
|
USB 1.0
|
Beëindigd
Zwart
|
USB 2.0/Hi-Speed
|
Alleen te gebruiken voor muis en toetsenbord
Blauw
|
De ondersteunde USB-protocollen voor verschillende apparaatcategorieën zijn als volgt:* Apparaten met USB 3.0 of SuperSpeed-connectiviteit, die vanaf 2013 zijn uitgebracht. * Apparaten die voldoen aan de specificaties van USB 3.1 Gen 1, geproduceerd tussen 2013 en 2017. * Apparaten die USB 3.2 Gen 1x1 ondersteunen, uitgebracht na 2017.
|
Kan worden gebruikt voor apparaten voor massaopslag
Teal
|
Generatie 2-apparaten, geproduceerd tot 2017; en Generatie 2x1-apparaten, geproduceerd sinds 2017.
|
Beter gereserveerd voor externe harde schijven
Rood
|
-USB 3.2 gen 2x2
|
Het laadstation kan elektronische apparaten van stroom voorzien, zelfs wanneer de hostcomputer of server is uitgeschakeld, waardoor een handige en efficiënte oplossing wordt geboden om apparaten altijd opgeladen te houden.
Geel
|
USB 2.0 of USB 3.0
|
Het product kan elektronische apparaten opladen, zelfs als het apparaat zelf is uitgeschakeld. Dit is een handige oplossing voor mensen die hun gadgets aan willen laten staan zonder ze voortdurend aan te sluiten.
Oranje
|
USB 3.0
|
Kan alleen worden gebruikt voor snel opladen
Bepaalde fabrikanten kunnen ervoor kiezen om geen onderscheid te maken tussen USB-poorten door middel van kleurcodering. In deze gevallen is het essentieel dat u de logo’s of emblemen op uw elektronische apparatuur bekijkt om te bepalen welke specifieke USB-versie van toepassing is.
De bijgeleverde afbeelding toont een visuele weergave van de compatibiliteit van een bepaald apparaat met verschillende versies van Universal Serial Bus (USB)-technologie.
Let bij het bepalen van de juiste USB-versie door logische redenering op de numerieke aanduidingen naast het USB-embleem. Deze cijfers vertegenwoordigen de gegevensoverdrachtsnelheid voor elke respectieve poort en dienen als middel om de corresponderende USB-versie te identificeren.
Hoe herkent u extra USB-specificaties
Naast het type USB-poort dat door uw apparaat wordt gebruikt, kunnen er verschillende extra functies beschikbaar zijn die nuttig zijn voor uw behoeften.

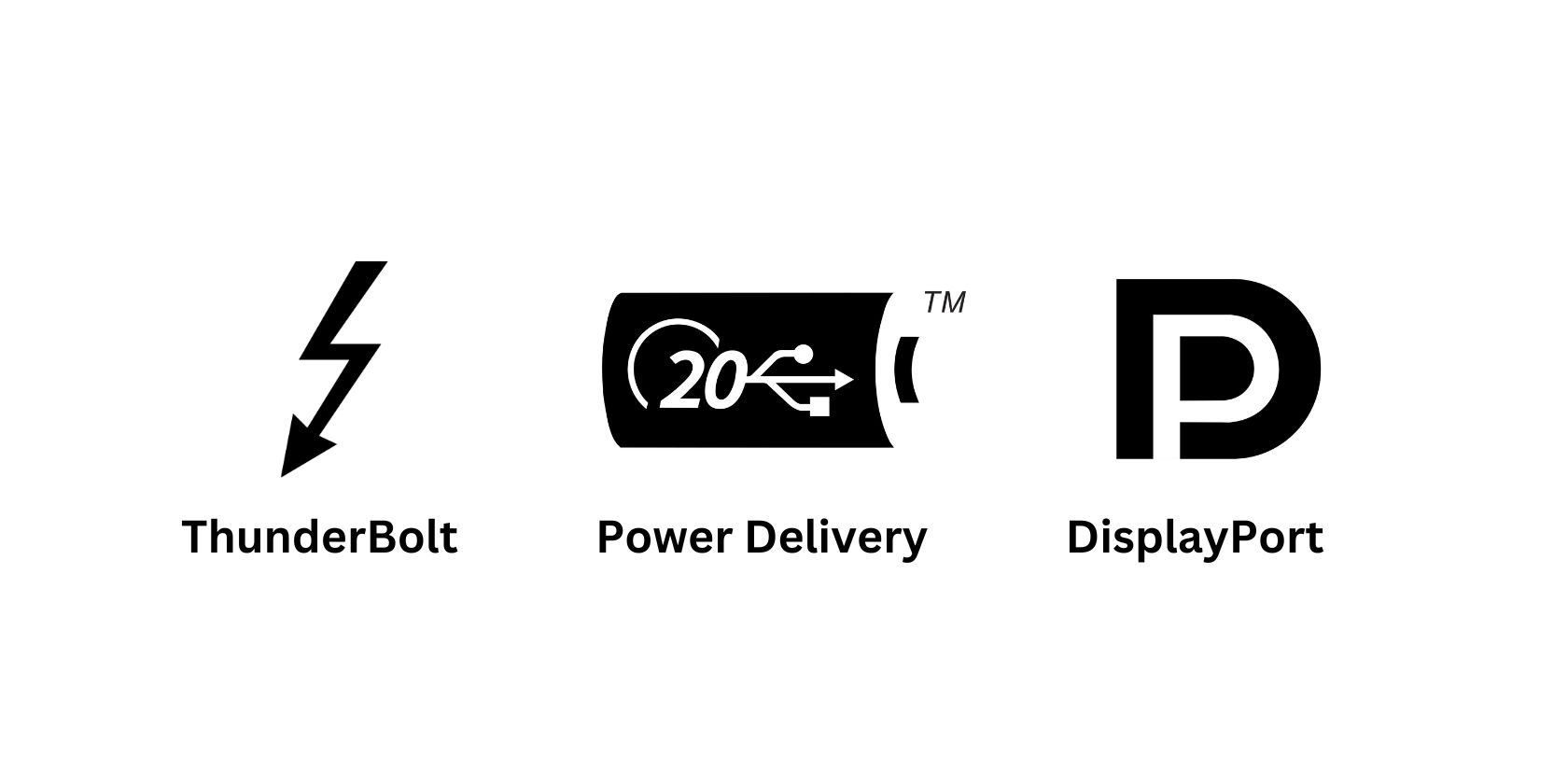

Om vast te stellen of uw USB-poort extra mogelijkheden heeft, onderzoekt u indicatoren zoals hieronder afgebeeld:
De aanwezigheid van het bliksemschichtsymbool naast een USB-poort geeft aan dat het een Thunderbolt-poort is, waarmee zowel apparaten snel kunnen worden opgeladen als gegevens sneller kunnen worden overgedragen.
De aanwezigheid van het USB Drietand-symbool binnen een batterij-indicator geeft aan dat de bijbehorende laadpoort in staat is om versneld stroom te leveren, wat vooral handig kan zijn in situaties waar snel opladen vereist is of wanneer de primaire stroombron van het hostapparaat niet beschikbaar is. Deze functie is echter alleen beschikbaar als de poort is aangesloten op een stopcontact en niet op een desktopcomputer.
De aanwezigheid van een “P” omringd door een “D” binnen een displayport geeft aan dat het displayport mogelijkheden heeft en compatibel is met monitoren, televisies en andere externe schermen.
De aanwezigheid van meerdere pictogrammen in de nabijheid van een USB-poort geeft aan dat de poort is uitgerust met alle extra functies die door deze pictogrammen worden vertegenwoordigd.
De toekomst van USB
Het proces van het onderscheiden van de functionaliteit van een USB-poort en de bijbehorende mogelijkheden kan soms verwarrend zijn. Maar nu steeds meer gadgets de veelzijdigheid van de USB-C interface omarmen, wordt verwacht dat deze universele aansluiting beschikbaar komt voor gebruik met een breed scala aan elektronische apparaten.
Met de integratie van USB 4 naast de Thunderbolt-functionaliteit, kunnen we er nu prat op gaan dat we een universeel compatibele busoplossing hebben voor verschillende soorten apparaten. Deze veelzijdige connectiviteit strekt zich uit tot alles van het aansluiten van randapparatuur tot het van stroom voorzien van gadgets, en gaat zelfs zo ver dat het aansluiten van externe grafische kaarten wordt vergemakkelijkt.
