Hoe bouw je je eigen USB-oplader op zonne-energie
Zonne-energie wordt beschouwd als een echt hernieuwbare en milieuvriendelijke energiebron die op aarde beschikbaar is. Tegenwoordig maken mensen optimaal gebruik van deze energiebron, wat vooral cruciaal is in afgelegen gebieden waar het transport van elektriciteit beperkt is. Het is vooral geschikt voor regio’s waar de zon overdag lang schijnt, omdat het de elektriciteitsrekening aanzienlijk kan verlagen.
We zullen een doe-het-zelf-aanpak illustreren voor het maken van een systeem dat USB-compatibele draagbare elektronische apparaten oplaadt door gebruik te maken van zonne-energie. Onze bedoeling is om dit proces te verduidelijken en te demonstreren door middel van een zuinig gebruik van onderdelen en een eenvoudig ontwerp.
Zonne-energie begrijpen
Zonne-energie verwijst naar het omzetten van zonnestraling in een toegankelijke en effectieve vorm van energie. Bij deze transformatie worden zonnepanelen of generatoren gebruikt die zijn ontworpen om fotonen van zonnestralen om te zetten in elektriciteit. De grootte van deze apparaten varieert sterk: sommige zijn slechts een paar vierkante centimeter groot, terwijl andere hele daken kunnen overspannen of over uitgestrekte stukken land kunnen worden aangesloten om op industriële schaal hoeveelheden elektriciteit te produceren.

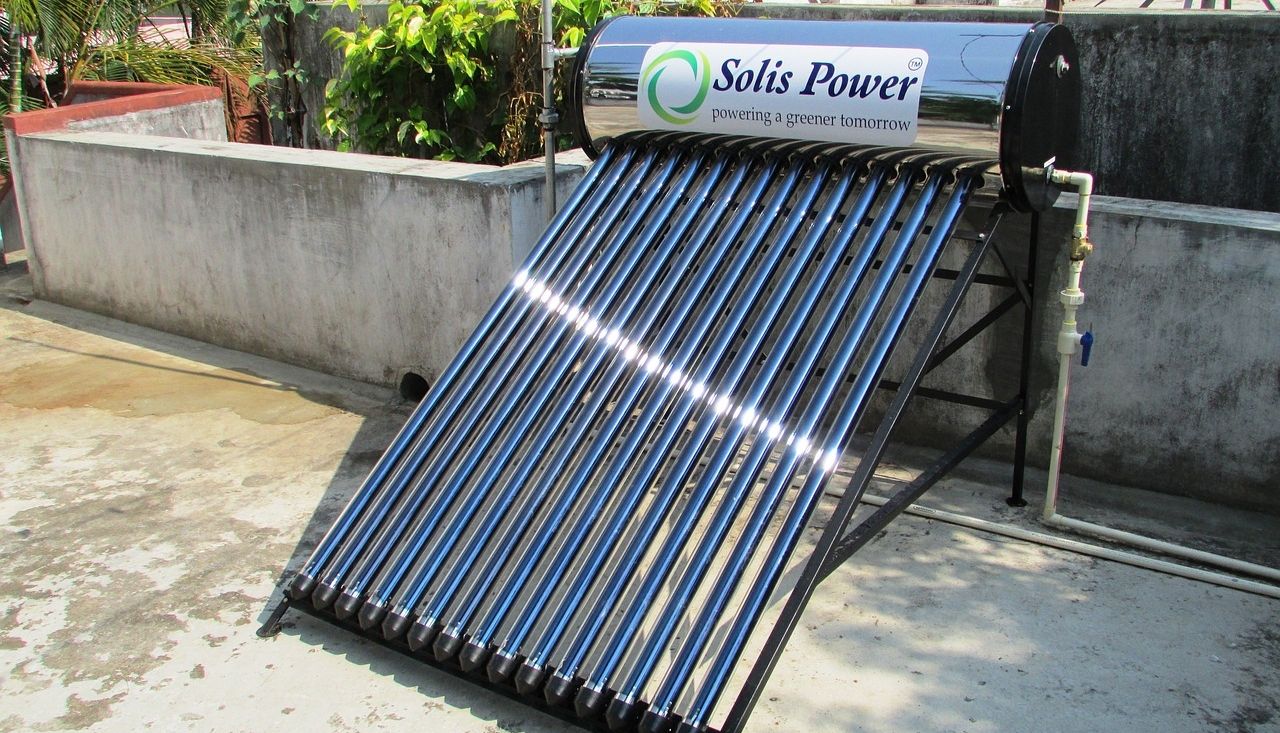

Zonne-energie kan op verschillende manieren worden gebruikt. Een veelgebruikte methode is het gebruik van een fotovoltaïsch (PV) systeem dat zonlicht omzet in elektrische stroom. Naast het opwekken van elektriciteit via een PV-systeem, kunnen mensen ook gebruik maken van thermische zonne-energie of geconcentreerde zonne-energie om binnenruimtes of vloeistoffen te verwarmen. De installatie van warmwatersystemen op zonne-energie is een andere optie om zonnestraling op te vangen en om te zetten in bruikbare warmte.
De juiste onderdelen selecteren
Het primaire doel van ons project is om zonne-energie uit zonlicht te gebruiken om de benodigde elektriciteit te leveren voor het opladen van USB-apparaten. Het is belangrijk om op te merken dat een extra batterij moet worden gebruikt bij slecht weer of tijdens perioden waarin de zon ondergaat, om een constante stroom van de benodigde elektrische stroom voor het opladen van apparaten te handhaven. De batterij dient niet alleen als opslagmedium voor deze stroom, maar ook als back-upbron in het geval van onvoldoende zonlicht.
Om deze zelfgemaakte onderneming te ondernemen, is het noodzakelijk om een verzameling specifieke elementen te verkrijgen, waaronder:

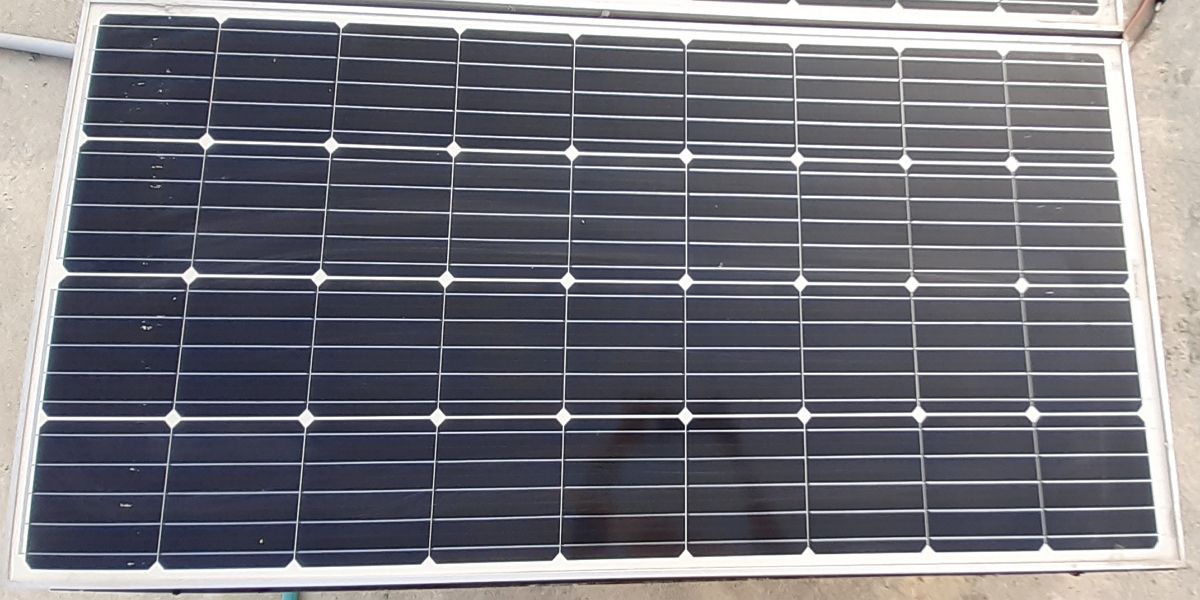

Het zonnepaneel is ontworpen om zonlicht om te zetten in gelijkstroom. Het is essentieel om een geschikt paneel te kiezen op basis van het vereiste vermogen om verschillende elektrische apparaten zoals gelijkstroomlampen of ventilatoren effectief te laten werken.Onze voorkeursoptie bestaat uit zonnepanelen van 150 watt die zonder problemen zowel gelijkstroomverlichtingsarmaturen als ventilatoren van stroom kunnen voorzien.
Het gebruik van een accu van geschikte grootte is cruciaal voor efficiënte energieopslag, rekening houdend met de eisen van de aangesloten belasting.

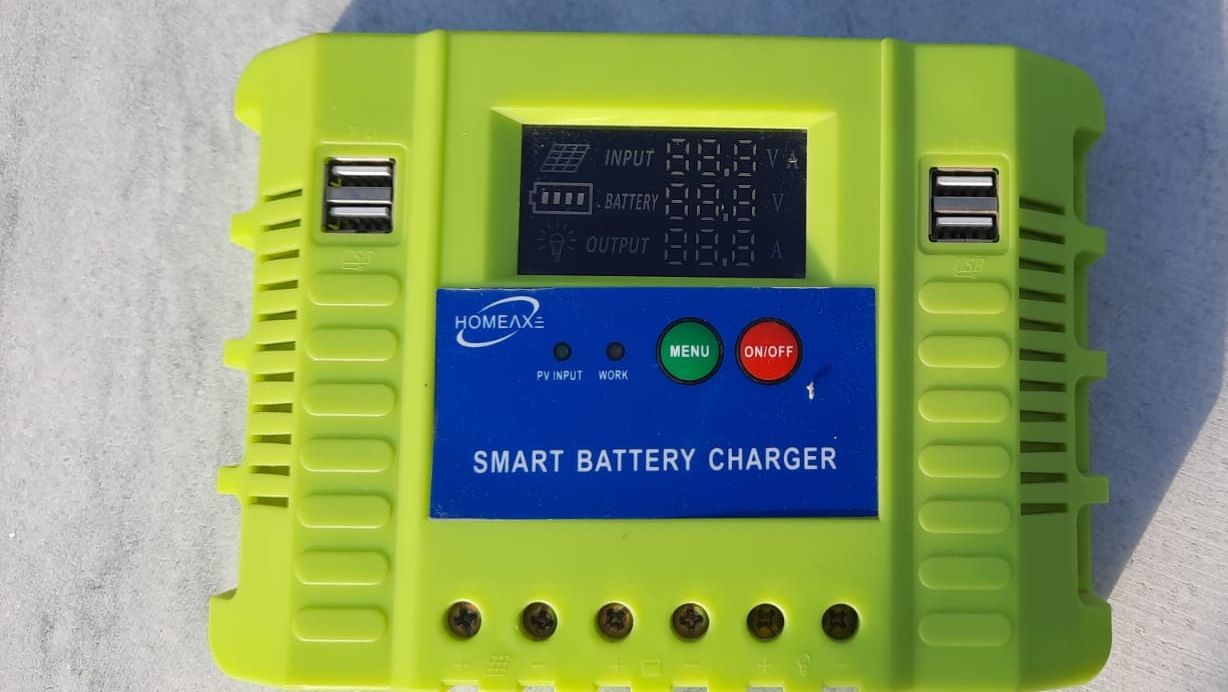

Een laadregelaar voor zonne-energie is een essentieel apparaat voor het regelen van de stroom in een zonne-energiesysteem en zorgt ervoor dat de accu niet te weinig of te veel wordt opgeladen, wat kan leiden tot schade aan de accu of zelfs een veiligheidsrisico kan vormen. Hij voorkomt ook overbelasting van het elektrische circuit door de hoeveelheid stroom die er doorheen kan te beperken. Bij het kiezen van een laadregelaar voor zonne-energie is het belangrijk om rekening te houden met de stroomsterkte en de aanwezigheid van een USB-interface, die nodig kan zijn voor het opladen van kleinere apparaten zoals smartphones of tablets.
⭐ Draden: Voor aansluiting.
Een voor USB geschikte gadget wordt gebruikt voor evaluatiedoeleinden, waaronder smartphones en tablets.

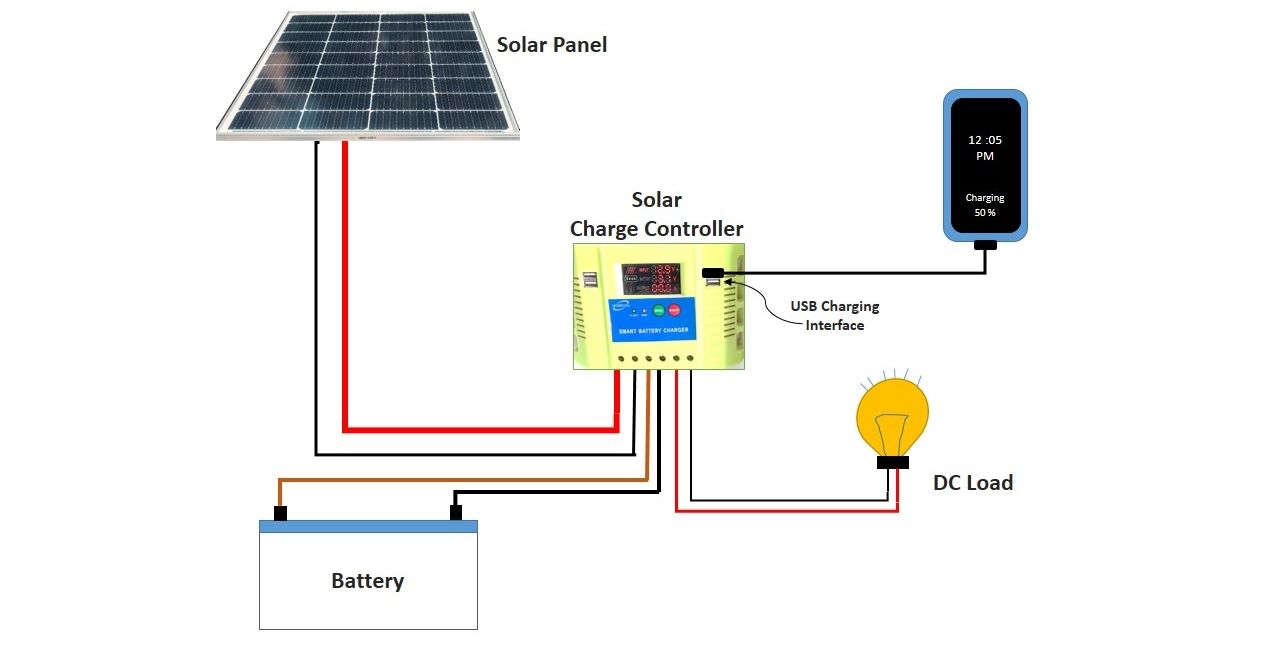

Stap 1: Blokschema
De bovenstaande illustratie toont de noodzakelijke componenten die betrokken zijn bij het benutten, reguleren en efficiënt benutten van de energie die wordt opgewekt door zonnepanelen.
Zorg ervoor dat alle componenten van het systeem met elkaar verbonden zijn door de generatormodule (zonnepaneel), energieopslagapparaat (accu) en belasting aan te sluiten op de zonnelaadregelaar. Deze houdt continu toezicht op de inkomende stroom, de uitgaande belastingsstroom en het laadpotentiaal.
Stap 2: Sluit het zonnepaneel aan
We gebruiken zonnepanelen van 150 watt in een parallelle opstelling om de laadstroom van de accu te verhogen. Het aantal panelen en hun totale vermogen kan worden aangepast aan de specifieke vraag van de belasting. Om de parallelle verbinding te configureren, verbindt u de positieve klemmen van elk paneel met elkaar via een geleider en voert u hetzelfde proces uit voor de negatieve klemmen. Omsluit vervolgens de verbindingspunten tussen de positieve en negatieve bedrading met een elektrisch isolerend plakband om een goede isolatie te garanderen.
Uw browser ondersteunt de videotag niet.
Stap 3: Bevestig de laadregelaar
Sluit de positieve draad van het laadpaneel van je zonne-energiesysteem aan op de positieve klem van onze laadregelaar voor zonne-energie en de negatieve draad op de negatieve klem van hetzelfde apparaat. Het is de moeite waard om te weten dat onze laadregelaar een ingebouwde USB Type-A poort heeft voor het eenvoudig opladen van USB-compatibele apparaten.Met deze poort kunnen we de interne spanningsregelaar van de laadregelaar gebruiken, die effectief 12V DC omzet naar 5V DC. Hierdoor kunnen we deze USB-poort gebruiken om verschillende USB-apparaten op te laden, inclusief maar niet beperkt tot mobiele telefoons, tablets en smartwatches.
De implementatie van een laadregelaar voor zonne-energie dient een essentieel doel bij het voorkomen van overladen of overspanning, die beide kunnen leiden tot overmatige verhitting van de batterij. Een dergelijke overmatige opwarming kan nadelige gevolgen hebben voor de algehele levensduur en efficiëntie van de batterij, waardoor de prestaties na verloop van tijd afnemen.
Uw browser ondersteunt de videotag niet.
Stap 4: Installeer de accu
De installatie van een accu is een effectieve manier om energie op te slaan, en biedt een betrouwbare energiebron in scenario’s waar de toegang tot opladen via de zon beperkt kan zijn door slechte weersomstandigheden of tijdens perioden van duisternis. Door gebruik te maken van 12-volt gelijkstroombatterijen hebben we ze in een parallelle opstelling geconfigureerd, waardoor een consistente spanningsuitvoer van 12 volt gehandhaafd blijft en tegelijkertijd de stroomcapaciteit wordt verhoogd.
Bij het bepalen van de juiste accucapaciteit voor uw off-grid energiesysteem is het belangrijk om rekening te houden met zowel de belastingseisen als de maximale oplaadmogelijkheden van uw zonnepanelen. Voor een goede werking sluit u de batterijinterface van de laadregelaar voor zonne-energie aan op de batterijterminals met behulp van duurzame metalen draadverbindingen.
Uw browser ondersteunt de videotag niet.
Stap 5: Werk de bedrading af
Zorg voor een goede aansluiting en stevige bevestiging van alle componenten om vonkvorming te voorkomen. Zorg er bovendien voor dat u blootliggende verbindingen afdekt om kortsluiting te voorkomen. Gebruik draad met een grotere dikte voor de onderlinge verbindingen omdat dit het verlies van geleiders minimaliseert. In het algemeen is het aan te raden om zonnepanelen, laadregelaars en accu’s dicht bij elkaar te plaatsen om de afstand tussen hen te verkleinen, wat kan leiden tot meer elektrisch verlies en een verminderde algehele systeemefficiëntie.
Stap 6: Test de acculader
Om de werking van ons systeem tijdens daglicht voor het opladen van de accu te evalueren, activeert u de “aan”-schakelaar op de laadregelaar voor zonne-energie. Observeer tegelijkertijd de spanningswaarden die op de laadregelaar worden weergegeven en controleer de elektrische stroom die er doorheen loopt met behulp van een digitale multimeter of digitale stroomtang.
Je zult merken dat de laadregelaar de spanning van zowel de accu als het zonnepaneel weergeeft.Bovendien geeft de laadregelaar de stroom aan die wordt getrokken door de gelijkstroombelasting van het systeem wanneer er een op is aangesloten.
Wanneer de 12-volt accu ongeveer 14 volt gelijkstroom (DC) bereikt via de laadregelaar voor zonne-energie, verbreekt dit apparaat de verbinding tussen het zonnepaneel en de accu om overladen te voorkomen. Dit proces kan worden waargenomen door de spanning van het zonnepaneel te controleren, die 16 volt gelijkstroom kan overschrijden onder omstandigheden van overvloedig zonlicht.
Sluit vervolgens een USB-apparaat of mobiele telefoon aan op de zonne-energieregelaar via een USB Type A-interface. Deze aansluiting levert een spanning van 5V DC die intern is geregeld en omgezet van de batterij. Terwijl je deze handeling uitvoert, zou je getuige moeten zijn van het laadproces van het aangesloten apparaat. Bovendien is het mogelijk om de stroom te controleren die door deze specifieke belasting wordt verbruikt.
Uw browser ondersteunt de videotag niet.
Bovendien heeft dit systeem de mogelijkheid om energie te leveren aan randapparatuur buiten de USB-interface; dat wil zeggen, het maakt gebruik van de 12V ingang voor lichtgevende diodes (LED’s), ventilatoren enzovoort mogelijk door ze aan te sluiten op de laadterminal van de laadregelaar. Het pictogram dat de belasting voorstelt, zoals een verlichtingsapparaat, geeft dit aansluitpunt op de voedingseenheid aan.
Om een geavanceerdere versie van dit doe-het-zelfproject te maken, zou je een compact en draagbaar apparaat kunnen ontwerpen dat smartphones en andere USB-gadgets van stroom kan voorzien met uitsluitend zonne-energie. Het is belangrijk om op te merken dat dit apparaat alleen overdag zou werken.
De voordelen van een oplader op zonne-energie
Dit innovatieve, op zonne-energie gebaseerde systeem biedt de mogelijkheid om de transporteerbaarheid van je apparatuur te verbeteren en tegelijkertijd de afhankelijkheid van traditionele elektriciteitsnetwerken te verminderen. Door zonne-energie te gebruiken voor het opladen, in plaats van het AC-naar-DC-omzettingsproces dat gebruikelijk is in standaardconfiguraties, bevordert deze methodologie de operationele efficiëntie door de energiedissipatie die optreedt tijdens dergelijke omzettingen te elimineren. Er moet echter wel rekening worden gehouden met mogelijke vereisten voor up-conversie of spanningsregeling bij het gebruik van een zonne-energiegerichte benadering.
Het aftappen van zonne-energie voor huishoudelijk gebruik kan leiden tot aanzienlijke besparingen op elektriciteitskosten. Er kunnen verschillende doe-het-zelfprojecten op zonne-energie worden gebouwd, waaronder zelf opgewekte straatverlichting, verwarmingssystemen voor zwembaden en draadloze audioapparatuur.
