Wat is een oscilloscoop en waar wordt hij voor gebruikt?
Belangrijkste punten
Een oscilloscoop dient als visueel hulpmiddel voor het analyseren van elektronische signalen, het verbeteren van de nauwkeurigheid en het vergemakkelijken van weloverwogen beslissingen op het gebied van elektrotechniek.
Oscilloscopen zijn apparaten die het verwerven en visualiseren van binnenkomende signalen vergemakkelijken, zodat ze uitgebreid onderzocht en geëvalueerd kunnen worden.
Bij het kiezen van een oscilloscoop voor aanschaf is het belangrijk rekening te houden met verschillende parameters zoals bitsnelheid, samplesnelheid, connectoropties en compatibiliteit van de probe om nauwkeurig elektrische signalen te kunnen meten en bewaken.
Een oscilloscoop is een cruciaal gereedschap voor mensen die betrokken zijn bij elektronisch werk, omdat het de gemanipuleerde signalen zichtbaar maakt, waardoor de nauwkeurigheid toeneemt en er betere beslissingen genomen kunnen worden.
Waar worden oscilloscopen voor gebruikt?

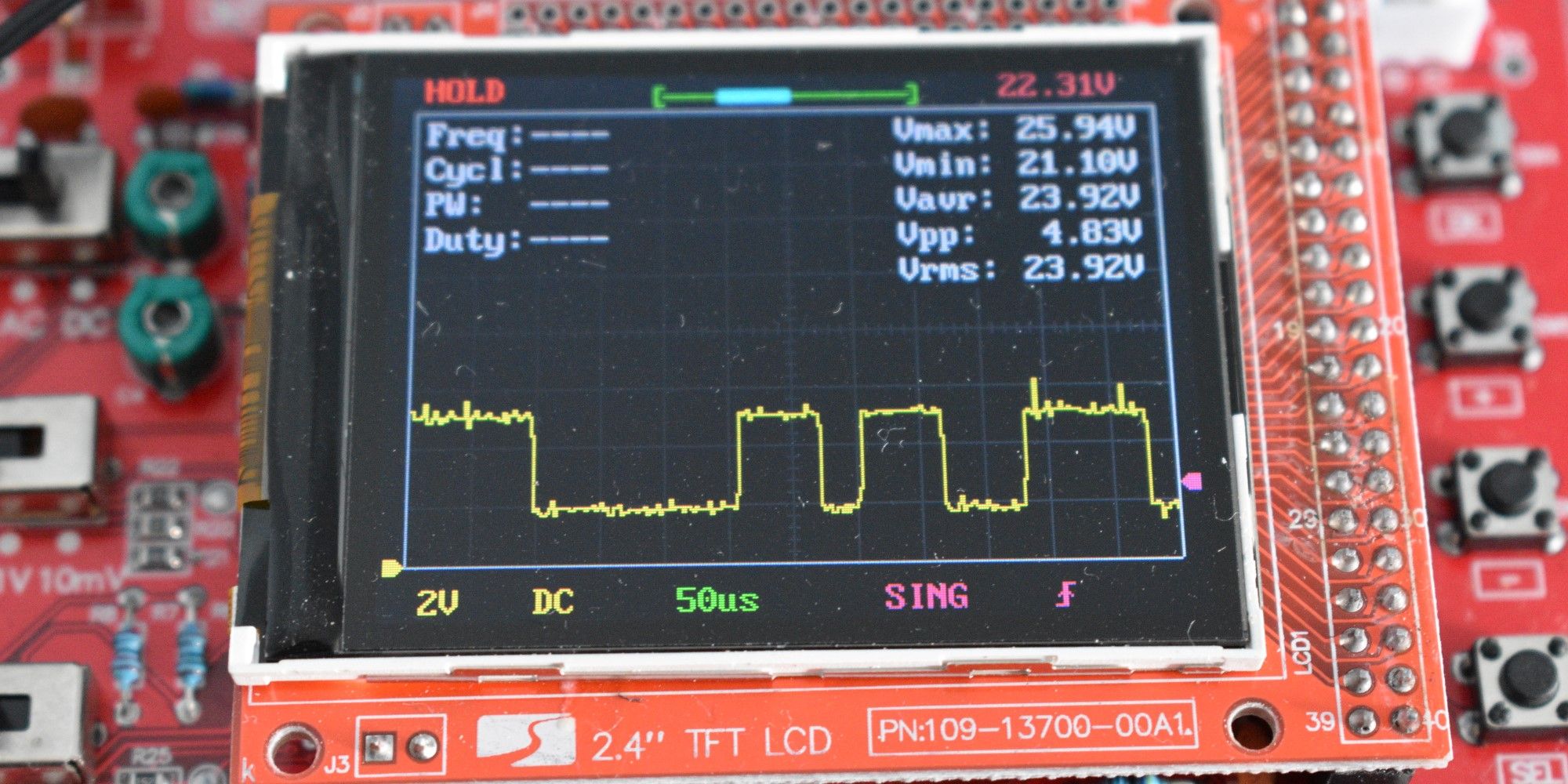

De functie van een oscilloscoop is het opvangen en visualiseren van een binnenkomend elektrisch signaal. In sommige gevallen kan het signaal ook worden opgeslagen voor verdere analyse op een later tijdstip.
Hoe werken oscilloscopen?

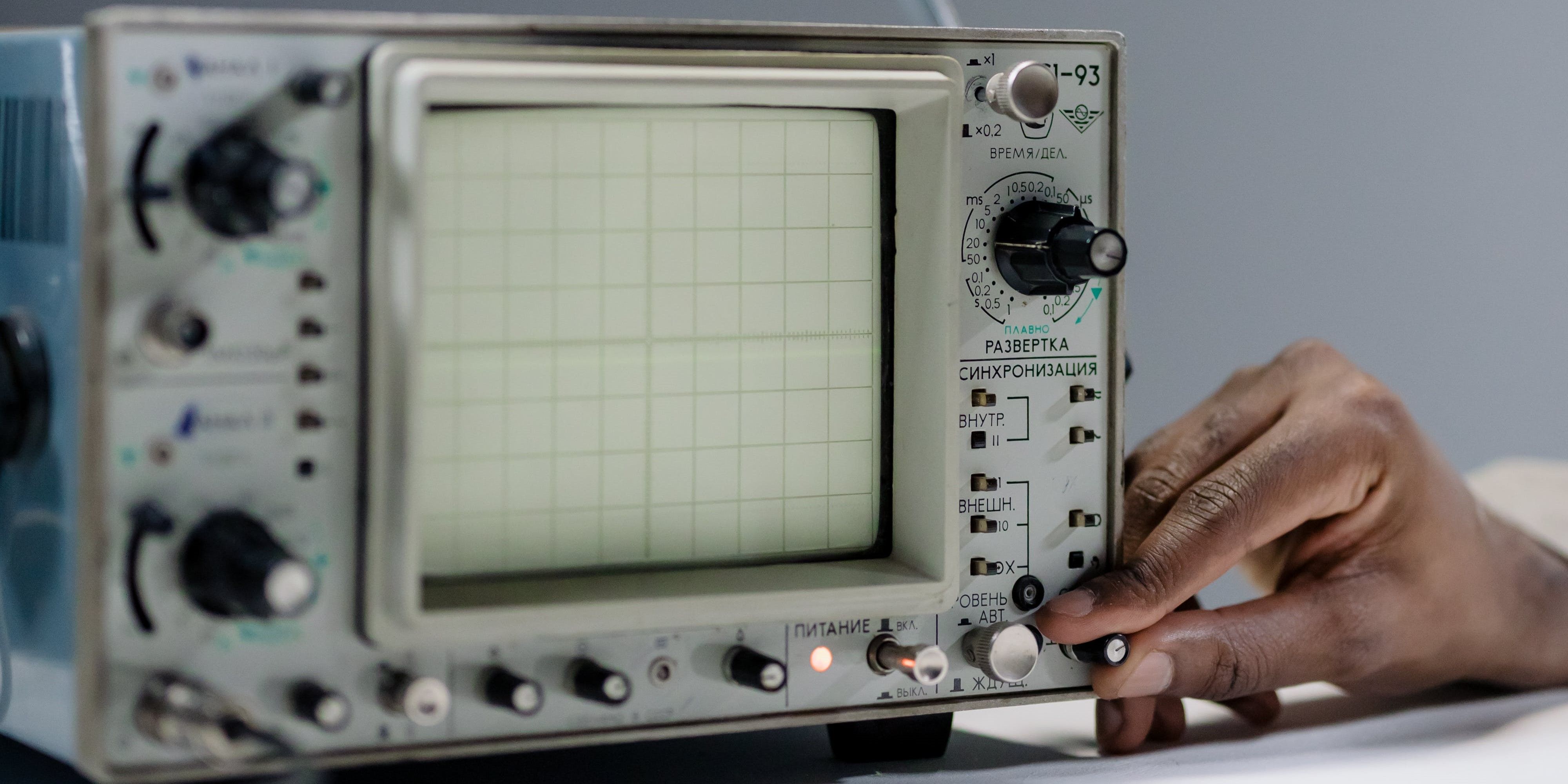

Een oscilloscoop heeft meestal ten minste twee aansluitingen, waarvan er een is verbonden met massa, terwijl de andere aansluiting dient om een specifiek knooppunt binnen een elektrisch circuit te meten. Door het spanningsverschil tussen deze twee punten te meten, vangt de oscilloscoop deze informatie op en geeft die weer voor analyse. Oscilloscopen zijn verkrijgbaar in zowel analoge als digitale vorm, maar ze functioneren op dezelfde manier in beide formaten door golfvormen weer te geven die fluctuaties in spanning in de tijd weergeven.
Welke functies heeft een oscilloscoop nodig?
Navigeren door de wereld van oscilloscopen kan een ontmoedigende taak zijn, gezien de technische taal en terminologie die het vakgebied doordringt. Met onze deskundige begeleiding hoef je je echter geen zorgen te maken dat je overweldigd wordt door de complexiteit van dit zeer gespecialiseerde domein. Wij zijn er om je te helpen door het jargon heen te breken en weloverwogen beslissingen te nemen bij het kiezen van de perfecte oscilloscoop voor jouw behoeften. Laat ons je dus begeleiden bij elke stap in je zoektocht naar het ideale instrument.
Bitrates en Sample Rates
de samplefrequentie van het inkomende signaal en de bitdiepte die wordt gebruikt om elk sample weer te geven.
Bij oscilloscopen wordt de samplefrequentie aangeduid in eenheden van MSPS of GSPS, wat staat voor Mega of Giga Samples per seconde.Deze metriek verschilt van bandbreedte, die meestal wordt uitgedrukt in Hertz en betrekking heeft op de analoge componenten van het apparaat, die fungeren als een laagdoorlaatfilter om lagere frequenties toe te laten en hogere frequenties te weigeren. De term “bandbreedte” verwijst naar de frequentie waarbij het signaal een bepaald niveau van verzwakking ondervindt, vaak gedefinieerd als een afname van 3 dB, wat overeenkomt met een halvering van de signaalamplitude.
De bitdiepte van een digitale audio-opname is een belangrijke factor die de reeks waarden bepaalt die gebruikt worden om elk sample weer te geven. Wanneer er slechts één bit per sample is, zijn de mogelijke waarden beperkt tot “aan” of “uit”, of binaire waarden van 0 en 1. Naarmate het aantal beschikbare bits echter toeneemt, neemt ook de precisie toe waarmee het inkomende analoge signaal kan worden benaderd. Dit maakt een grotere verscheidenheid aan tussenniveaus tussen de extreme waarden 0 en 1 mogelijk, wat resulteert in een gladdere weergave van de oorspronkelijke golfvorm.
Een 16-bits oscilloscoop kan 65.536 verschillende waarden weergeven, terwijl een 12-bits oscilloscoop er slechts 4.096 kan weergeven. Er moet echter rekening gehouden worden met het feit dat een dergelijk hoog niveau van digitale nauwkeurigheid alleen betekenis heeft als de signaal-ruisverhouding behoorlijk robuust is. In onze eerdere geschriften hebben we het belang van binaire gegevens en de implicaties ervan besproken.
Connectoren
Oscilloscopen worden meestal geleverd met BNC of SMA -type connectoren. Stem je keuze af op de probes die je koopt. Als u bepaalde soorten signalen meet, zoals audio op lijnniveau, kunt u op zoek gaan naar een adapter die geschikt is voor TS, TRS of RCA ingangen.
Daarnaast is het belangrijk om het aantal aansluitingen van een oscilloscoop te bekijken. Modellen met meerdere ingangspoorten maken het mogelijk om meerdere signalen tegelijk te bekijken. Deze functie is vooral handig bij het werken met apparaten die via I2C- of SPI-bussen zijn aangesloten, omdat het visualiseren van overlappende golfvormen mogelijk maakt om gesynchroniseerde werking te garanderen.
Passieve of actieve probe?
Passieve probes bestaan uit een ingebouwde weerstand en een instelbare condensator die parallel in het apparaat zijn geplaatst. Aan de andere kant hebben actieve probes extra componenten zoals ingebouwde versterkers nodig voor hun werking. Ondanks hun grotere complexiteit bieden actieve probes bepaalde voordelen bij snel veranderende signalen omdat ze een minimale invloed hebben op het te meten signaal.
Weerstand
De weerstand van het interne element van de probe speelt een cruciale rol bij het bepalen van het verkregen impedantieniveau.Meestal zijn er twee primaire keuzes beschikbaar - één megohm of vijftig ohm. Voor beginners is een één megohm aansluiting meestal voldoende. Anderzijds worden probes van vijftig ohm meestal gebruikt in laagspannings- en hoogfrequente schakelingen.
Oscilloscopen zijn geweldig gereedschap voor elektronica knutselaars
Een oscilloscoop is een onmisbaar gereedschap dat in verschillende omgevingen gebruikt kan worden, van geavanceerde onderzoeksfaciliteiten tot meer informele werkruimtes zoals een tuinhuisje. Proberen problemen met elektronische schakelingen te construeren en op te lossen zonder zijn hulp zou analoog zijn aan het bereiden van een maaltijd zonder het gebruik van een wok. Het is ten zeerste aan te raden om de nodige uitgaven te doen voor dit waardevolle instrument, want het zal ongetwijfeld een waardevolle investering blijken te zijn.
