De 8 beste Raspberry Pi slimme magische spiegelprojecten

Het bouwen van een magische spiegel die real-time weer, nieuws en reisinformatie etc. toont is een populair project. Leer hoe je goedkoop een slimme spiegel kunt maken met een Raspberry Pi single-board computer, en laat je inspireren door enkele voorbeelden.

Waarom je een Raspberry Pi nodig hebt

Een verfijnde versie van het concept zou kunnen zijn om een multimedia-apparaat, zoals een Android-tablet of een computermonitor, te integreren binnen de grenzen van een traditionele spiegel. Hoewel deze configuratie kan resulteren in een uitgebreider visueel display, is het de moeite waard om op te merken dat de keuze voor een monitor in plaats van een tablet grotere afmetingen zou opleveren. Bovendien maakt het gebruik van een Raspberry Pi-computerplatform de integratie van een volledig functioneel computersysteem mogelijk binnen de compacte grenzen van de spiegelbehuizing, zij het met bepaalde beperkingen. Het hergebruiken van oudere elektronische apparaten, zoals verouderde LCD-monitoren, is een andere manier om deze componenten nieuw leven in te blazen en bij te dragen aan duurzame praktijken.

De Raspberry Pi is een compact computerapparaat dat werkt op Linux-gebaseerde besturingssystemen en beschikt over een uitgebreid netwerk van ontwikkelaars. Het heeft een aanzienlijke populariteit verworven onder de doe-het-zelfgemeenschap (DIY) voor slimme spiegels, die het verkiezen boven alternatieve opties. Bovendien versterkt de betaalbare prijsstructuur, variërend van slechts $35 voor een standaardversie, zijn aantrekkingskracht als kosteneffectieve oplossing in vergelijking met concurrerende apparaten.

Het is denkbaar dat je een intelligente spiegel kunt maken met de WiFi Raspberry Pi Zero 2 W, die slechts $15 kost. Ontdek welke Raspberry Pi variant het meest geschikt is voor jouw toekomstige onderneming door de verschillende modellen te verkennen en hun functies te vergelijken.

Wat je nodig hebt voor je slimme spiegel

Welk slim spiegelproject je ook kiest uit de beschikbare opties, er zijn altijd bepaalde onmisbare onderdelen nodig. Om het zoekproces te vergemakkelijken en redundantie te voorkomen, heb ik de cruciale onderdelen als volgt opgesomd.

Tweewegspiegel

Het is een slimme spiegel, dus het is geen verrassing dat je een spiegel nodig hebt, toch? Voor dit project heb je een tweewegspiegel nodig, die je kunt kopen bij TwoWayMirrors.com of bij je plaatselijke bouwmarkt. Idealiter koop je hem op de site omdat je de hoogte, breedte en randen kunt aanpassen.

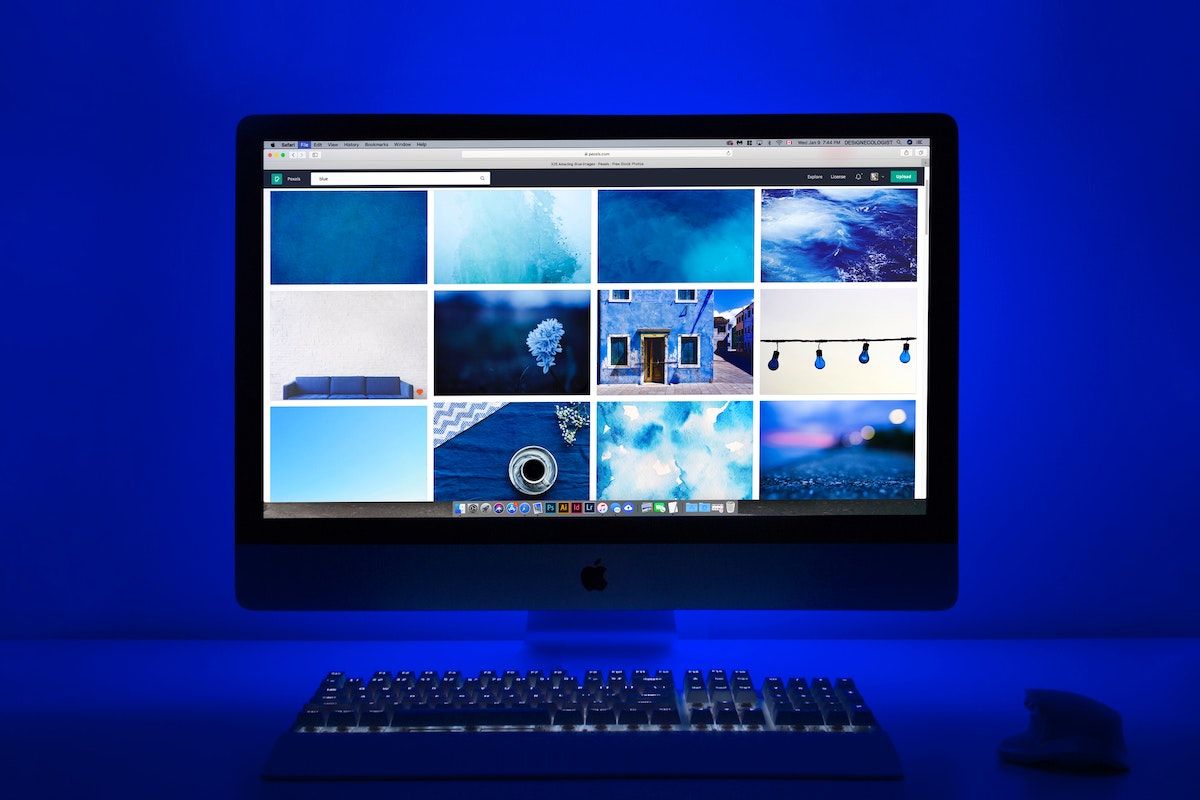

LCD-monitor

Om gebruik te maken van een bestaand computerscherm dat mogelijk beschikbaar is, wordt een achteraf gemonteerd scherm achter het reflecterende oppervlak geïnstalleerd.Deze alternatieve optie is praktischer dan de aanschaf van een gloednieuwe monitor en kan extra functionaliteit aan je apparaat toevoegen.

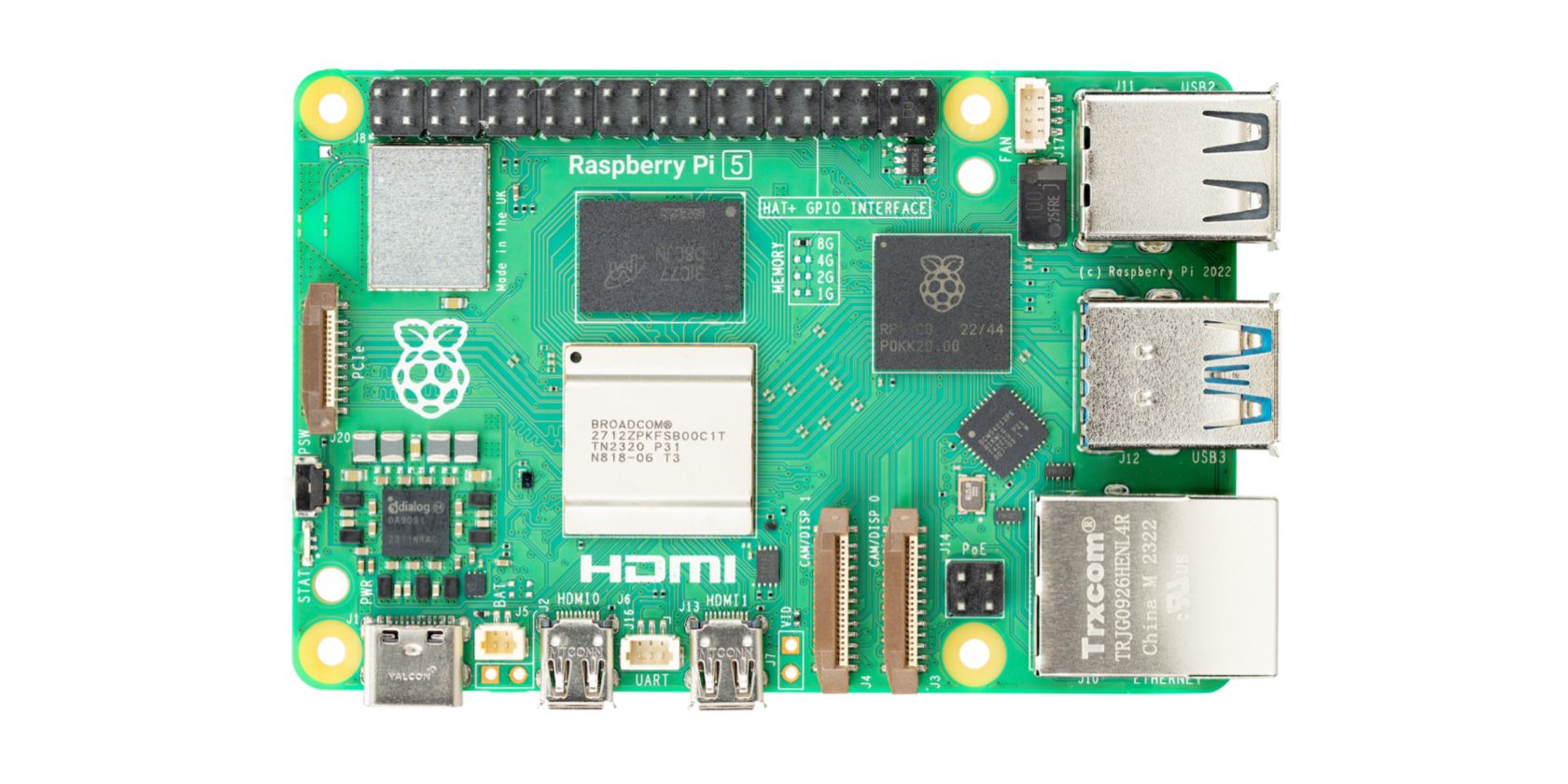

Raspberry Pi

Afbeelding Credit: Raspberry Pi

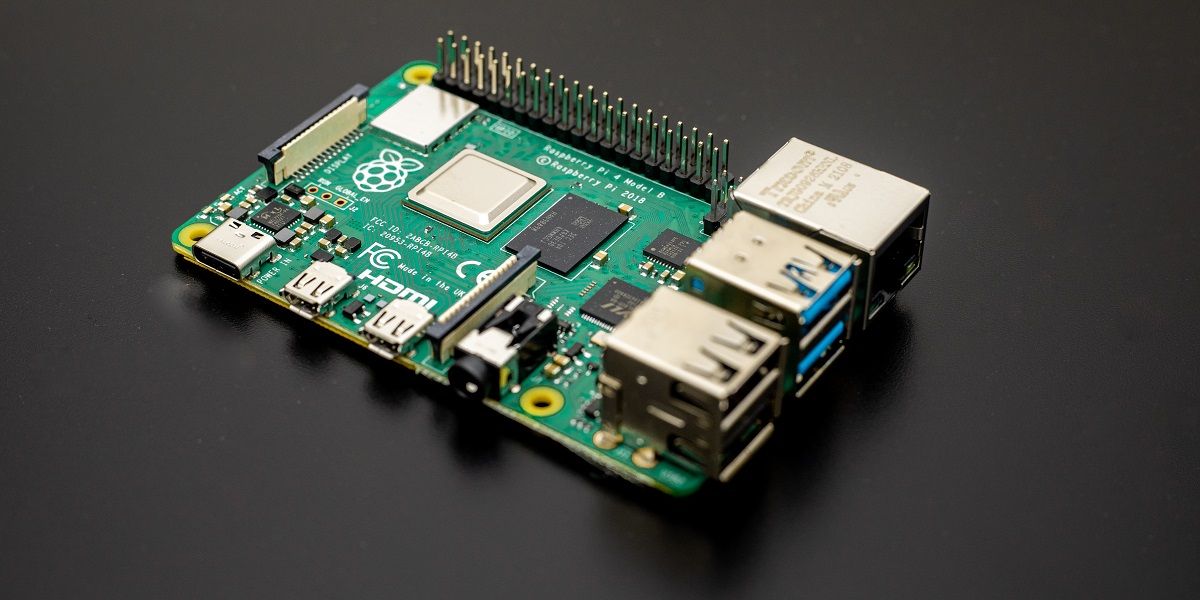

Hoewel je een slimme spiegel kunt maken met de Pi Zero 2 W van $15, zal dit niet de beste resultaten opleveren. Overweeg in plaats daarvan de krachtigere Raspberry Pi 4 of Pi 5, verkrijgbaar vanaf respectievelijk $35 of $60. Kies het product en de distributeur die het beste bij je passen op de officiële site .

Houten frame

Er is een steunstructuur nodig om de spiegel en het beeldscherm erachter te bevestigen. Het weglaten van deze stap kan leiden tot een onverzorgd uiterlijk en vereist een zorgvuldige kabelorganisatie. Uw dichtstbijzijnde ijzerhandelaar kan u de juiste materialen en hulp bieden.

Naast de eerder genoemde items is het essentieel om de fundamentele middelen te bezitten die nodig zijn voor het gebruik ervan. Zorg er dus voor dat je een assortiment handgereedschap hebt, zoals een schroevendraaier, verschillende soorten schroeven, schuurpapier of een schuurmachine, samen met andere noodzakelijke houtbewerkingsgereedschappen.

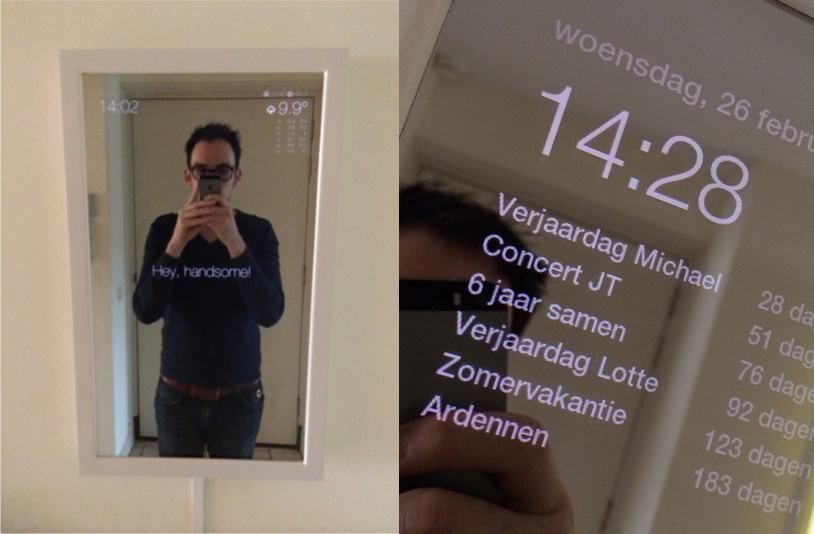

MagicMirror²: The Original Pi Smart Mirror

Inderdaad, voor ons ligt de gewaardeerde MagicMirror², een creatie van vernuft met als speerpunt niemand minder dan Michael Teeuw. Het getuigt van zijn baanbrekende inspanningen om een volledig functioneel slim spiegelsysteem te maken met behulp van een Raspberry Pi. Bovendien heeft de heer Teeuw een opmerkelijke vooruitziende blik getoond door zijn werk publiek toegankelijk en aanpasbaar te maken, waardoor anderen zijn prestaties naar believen kunnen kopiëren en verfijnen.

Michael heeft een serie van MagicMirror² tutorials geschreven, dus je kunt er alles over lezen op zijn blog. Hij neemt je mee door de volledige installatie en bouw.

Het beste is hoe eenvoudig hij het proces heeft gemaakt. Voer een eenvoudig Bash-script van MagicMirror² uit en uw Raspberry Pi is klaar voor gebruik. De standaardmodules bevatten een klok, een kalender, een weersvoorspelling, een nieuwsfeed en een gratis bericht. En mensen bouwen modules van derden die u kunt installeren.

Als je nieuw bent in de wereld van slimme spiegels, is dit het project om mee te beginnen. Het heeft een grote gemeenschap om zich heen en u kunt om hulp vragen op het MagicMirror² forum .

Websites: Firmware | Volledige handleiding | GitHub

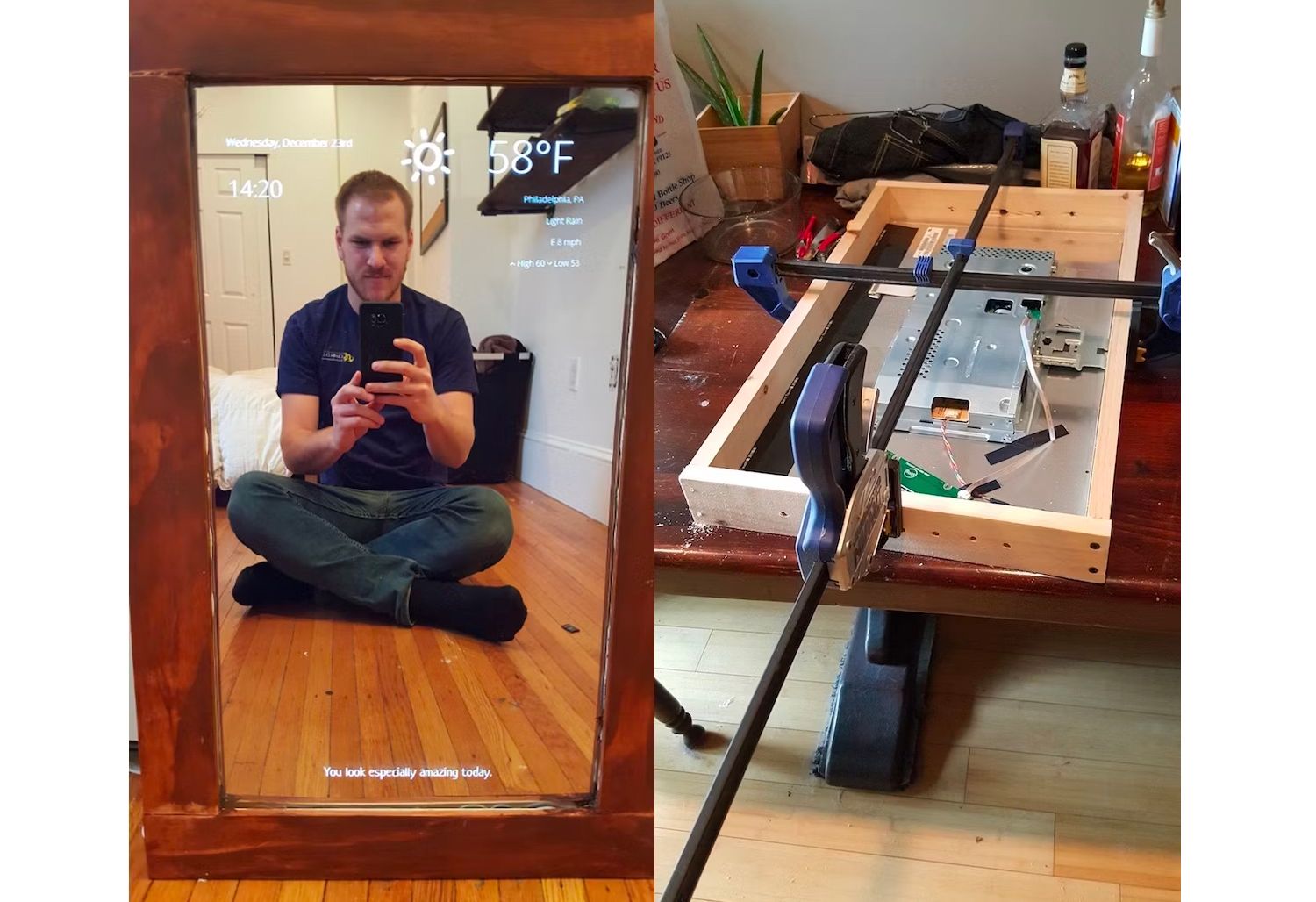

MirrorMirror: The Best Hardware Guide

Dylan Pierce’s MirrorMirror is niet gerelateerd aan MagicMirror², maar het is net zo nuttig. Voornamelijk omdat Pierce’s originele blogpost de beste stap-voor-stap handleiding is voor het eigenlijke bouwproces.

Pierce week af van de conventie door Chromium aan te passen om automatisch te starten bij het opstarten na het installeren van Raspbian, dat nu Raspberry Pi OS wordt genoemd, op het Raspberry Pi-apparaat. Vervolgens maakte hij een gepersonaliseerde website en richtte hij zijn eigen serverinfrastructuur in.

Om een gepersonaliseerde intelligente spiegel te maken, moet je de volledige blogpost van Pierce, die deze als cadeau heeft gemaakt, zorgvuldig bestuderen. De auteur heeft nauwgezet aandacht besteed aan het uiterlijk en hoewel de handleiding misschien wat ouder is, bevat het waardevolle informatie zoals het verwijderen van het frame van een monitor of het ordenen van kabels. Maar wat dit project echt bijzonder maakt, is het prachtige vakmanschap van de houten afwerking.

Websites: Volledige handleiding

De spraakgestuurde slimme spiegel

De gebruiker heeft de mogelijkheid om te communiceren met de intelligente spiegel van Evan Cohen door middel van spraakopdrachten, vergelijkbaar met de opdrachten die worden gebruikt bij interactie met een Android-telefoon. Bovendien werkt dit innovatieve systeem onafhankelijk en is er geen Android-toestel nodig voor de functionaliteit.

Cohen heeft een uitgebreide handleiding geleverd waarin het proces voor het bouwen, installeren en gebruiken van zijn intelligente spiegel wordt beschreven. De begeleidende video laat de opmerkelijke functionaliteit zien, inclusief de compatibiliteit met meerdere toepassingen van derden, zoals stemactiveringsbediening voor slimme LED-verlichting.

Als je van plan bent om dit specifieke ontwerp te bouwen, is het ten zeerste aan te raden om de uitgebreide meegeleverde hardwarehandleiding te raadplegen in plaats van te vertrouwen op Pierce’s aanpak.

Websites: Volledige handleiding | GitHub

Spraak- en gebarengestuurde slimme spiegel

De ontwikkeling van een touchscreen slimme spiegel is haalbaar, wat later in detail zal worden onderzocht. Bovendien kunnen gebruikers ook gebaren en spraakcommando’s gebruiken voor interactie met hun magische spiegel. Daarom is bouwer Josep Cumeras i Khan begonnen met het bouwproces.

De intelligente spiegel maakt gebruik van verschillende innovatieve mogelijkheden.Om de spraakbesturing te starten, moet er een geluidssignaal worden gegeven door middel van applaus. Eenmaal geactiveerd kunnen er verschillende verzoeken worden gedaan, zoals het afspelen van een radio-uitzending of het weergeven van actuele gebeurtenissen.

Khan heeft een uitgebreide verzameling bronnen over dit onderwerp samengesteld, waarmee gebruikers moeiteloos hun favoriete toepassingen kunnen uitvoeren. Gebruik intuïtieve bewegingen om door een applicatie te navigeren.

Het bovengenoemde project vertegenwoordigt een investering die in het hogere segment van het spectrum valt, met een kostenraming van 400 euro. Maar zoals blijkt uit de visuele weergave in de begeleidende video, rechtvaardigt het resultaat deze uitgave.

Websites: Guide | Additional Guide | GitHub

Touchscreen Smart Mirror With Face ID

Eben Kouao’s innovatieve touchscreen smart mirror bevat niet alleen geavanceerde technologie voor gebruikersinteractie, maar maakt ook gebruik van gezichtsherkenning om personen die ervoor staan nauwkeurig te identificeren.

Het maken van een touchscreen slimme spiegel brengt een aantal uitdagingen met zich mee vanwege de aard van bidirectionele spiegels. De dikte van deze spiegels sluit de integratie van conventionele capacitieve aanraakschermen uit. Om deze beperking te overwinnen, heeft Eben een infrarood (IR) frame geïmplementeerd als alternatieve methode om aanraakfunctionaliteit mogelijk te maken. Dit innovatieve ontwerp bestaat uit LED’s op één oppervlak van de spiegel en corresponderende lichtsensoren aan de andere kant. Door gebruik te maken van het principe van uitgezonden IR-licht kan het systeem nauwkeurig gebruikersinvoer op het reflecterende oppervlak identificeren en lokaliseren.

Door gebruik te maken van een Raspberry Pi cameramodule is deze slimme spiegel uitgerust met gezichtsherkenningsmogelijkheden via een OpenCV gezichtsherkenningsmodule. Voor degenen die geïnteresseerd zijn in het bouwen van dit innovatieve apparaat is er een uitgebreide stap-voor-stap handleiding met details over toekomstige verbeteringen zoals het integreren van domotica-functies en het implementeren van ondersteuning voor meerdere gebruikersprofielen.

Websites: Volledige handleiding | Smart Touch GitHub | Face ID GitHub

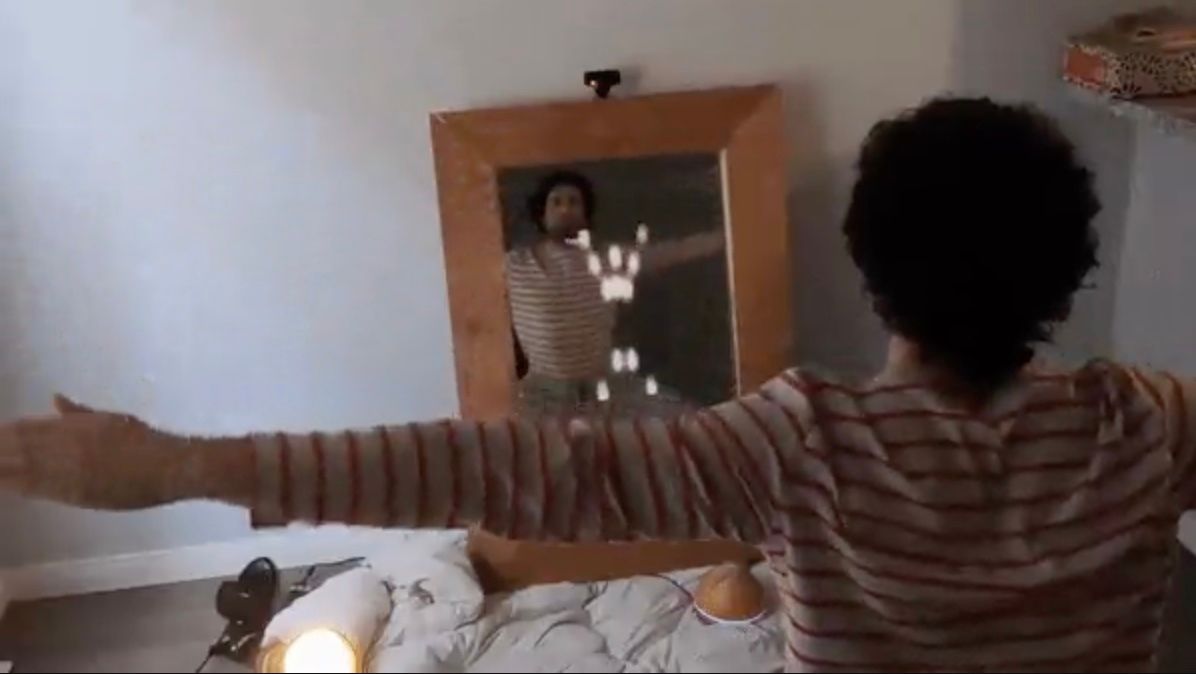

AI Yoga Smart Mirror

YogAI revolutioneert het traditionele concept van een slimme spiegel door er een geavanceerde kunstmatige intelligentie personal trainer in op te nemen die real-time feedback geeft over de nauwkeurigheid van iemands yogahoudingen, en daarmee de algehele ervaring verbetert voor gebruikers die begeleiding zoeken bij hun beoefening.

FitYoga, ontwikkeld door de gepassioneerde fitnessers Salma Mayorquin en Terry Rodriguez, maakt gebruik van een Raspberry Pi cameramodule in combinatie met TensorFlow machine learning technologie om verschillende yogahoudingen te evalueren. Het systeem heeft ook een avatar op het scherm die de acties van de gebruiker weerspiegelt voor verbeterde visuele feedback.

Bovendien kunnen gebruikers verbale instructies geven om hun yogabeoefening te beginnen, te stoppen, op te schorten of te hervatten door gebruik te maken van het reflecterende oppervlak. Het apparaat maakt gebruik van de Flite stemgenerator om auditieve aanwijzingen te geven die het individu helpen om de juiste houdingen aan te nemen tijdens hun routine.

Websites: Volledige handleiding | GitHub

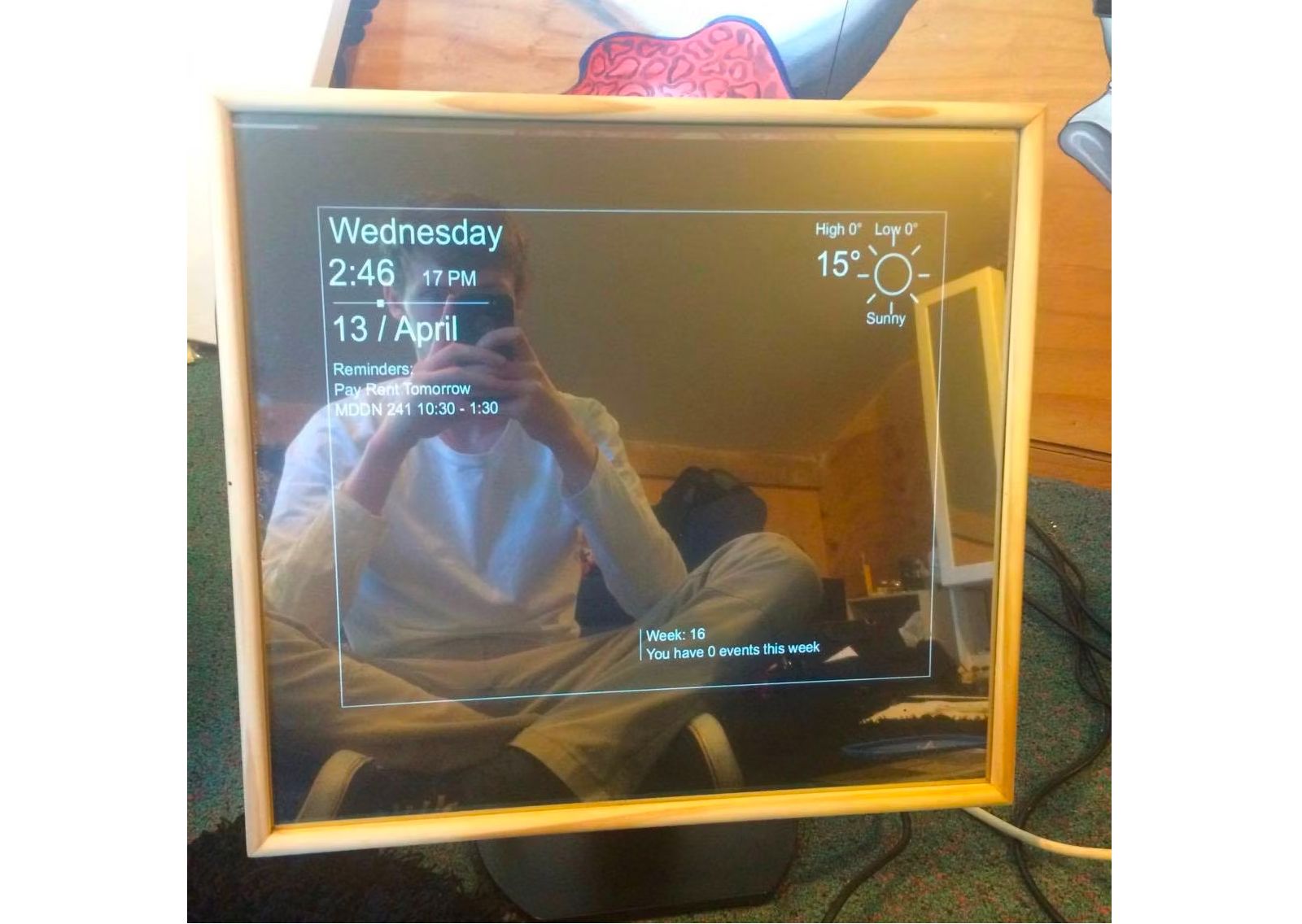

$100 Smart Mirror: The Cheap and Easy Way

Voor het maken van een slimme spiegel is niet per se een grote financiële investering nodig, zoals Carl Gordon aantoonde die zijn eigen versie wist te bouwen voor ongeveer $100 of 150 Nieuw-Zeelandse dollars. Het belangrijkste doel achter zijn project was om de kosten laag te houden en toch de gewenste functionaliteit te bereiken.

Gordons intelligente spiegel maakt geen gebruik van de veelgebruikte MagicMirror², maar er zijn geen aanwijzingen dat deze beslissing ten koste gaat van de functionaliteit. Het resultaat is een betaalbare, fundamentele magische spiegel die aan alle essentiële eisen voldoet. Bovendien weegt hij weinig en is hij transporteerbaar, waardoor hij naar wens op verschillende locaties kan worden gebruikt.

Websites: Volledige handleiding

Geredde iPad Toverspiegel

Een alternatieve methode om de kosten te drukken is het hergebruiken van verouderde elektronische apparaten. Christopher Greening transformeerde bijvoorbeeld een verouderde iPad van de eerste generatie door nauwgezet het LCD-scherm onder het verbrijzelde scherm vandaan te halen en het zo te gebruiken als een magische spiegel in zijn huis.

Een manier om de kosten te minimaliseren is door gebruik te maken van een Raspberry Pi Zero W, die slechts $15 kost en werkt op het conventionele Raspberry Pi OS. Met behulp van een videodriverboard stuurt het apparaat het HDMI-signaal dat door de Pi wordt gegenereerd door naar het beeldscherm.

Om de rand van het LCD-scherm minder opvallend te maken als je ernaar kijkt via de tweewegspiegel, gebruikte Chris getinte acetaatvellen. Deze eenvoudige maar effectieve oplossing resulteerde in een illusionaire “magische spiegel” tegen minimale kosten.

Websites: Videogids

Bouw je eigen magische spiegel

Je kunt je eigen betoverde spiegel ook maken met een alternatief apparaat, zoals een draagbare computer in een stick-achtige vormfactor die werkt op het Windows-besturingssysteem. Maar voor degenen die graag knutselen met elektronische apparaten en knutselprojecten, is er waarschijnlijk een extra Raspberry Pi beschikbaar die samen met de Magic Mirror 2 software kan worden gebruikt om het proces van het maken van intelligente spiegelconstructies te vereenvoudigen.
