如何使用數位鉗形表進行電氣測量

電氣測量工具是用於電路性能評估或故障排除的重要配件。在測量工具中，最常見或基本的工具是數位萬用電錶或鉗形表。鉗形表在功能上與萬用電表非常相似，但在某些情況下更可取。我們將解釋如何使用鉗形表及其進行某些測量的優點。

熟悉數位鉗形表

為了安全地使用電氣或電子系統，人們必須全面了解與使用電氣設備或儀器相關的安全準則。這包括了解相關設備的功能限制，並採取適當的措施來保護自己免受操作過程中可能出現的潛在危險。

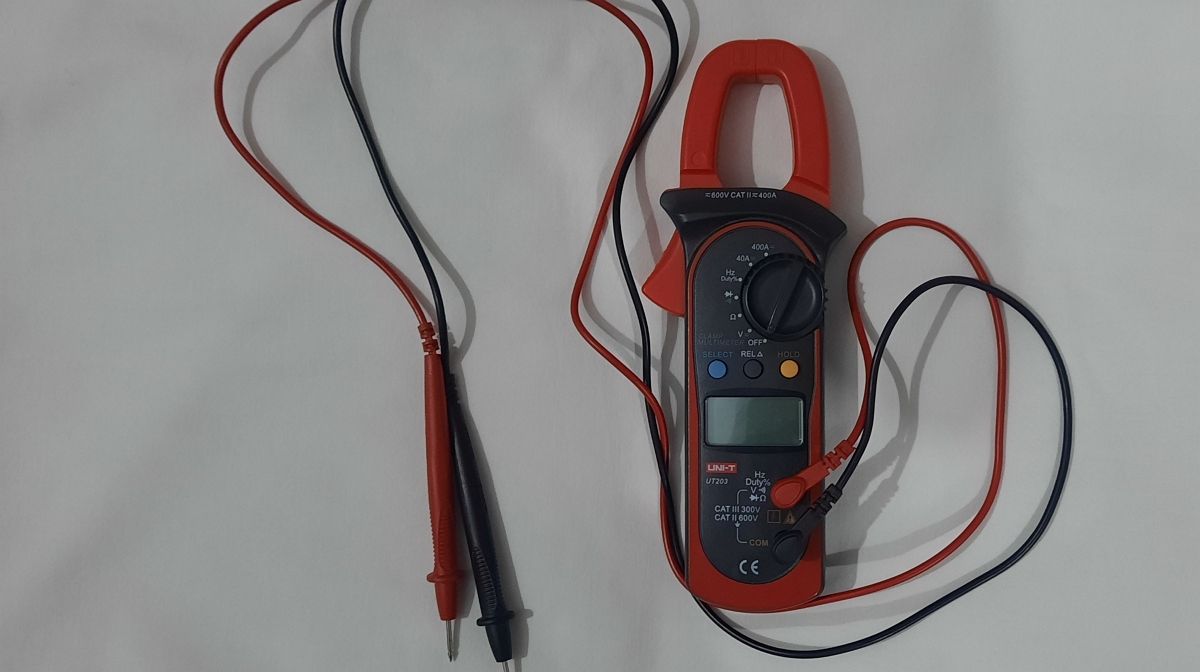

打開數位鉗形表後，人們可以觀察到其鉸接鉗口設計以及兩個測試探針（通常由紅色和黑色探針組成）。若要啟動操作，請將紅色探頭插入由相關測量符號（例如 V、Ω、Hz 或占空比）指示的指定正極插孔端子；或者，二極體符號可用於識別目的。同樣，將黑色探頭插入公共（COM）插孔端子，以實現數位鉗形表與被測設備之間的無縫連接。

鉗形表通常具有允許選擇特定電氣測量模式的控製或指示器。有關設備操作分類（例如 CAT I 或 CAT II）的信息，以及有關其預期用途和限制的詳細信息，可以在製造商的產品文獻中找到。

數位鉗形表如何測量電阻

數位鉗形表的工作原理是向被測電阻器提供穩定電流，隨後測量隨之而來的電壓，並利用這兩個值與歐姆定律結合起來確定組件的電阻。

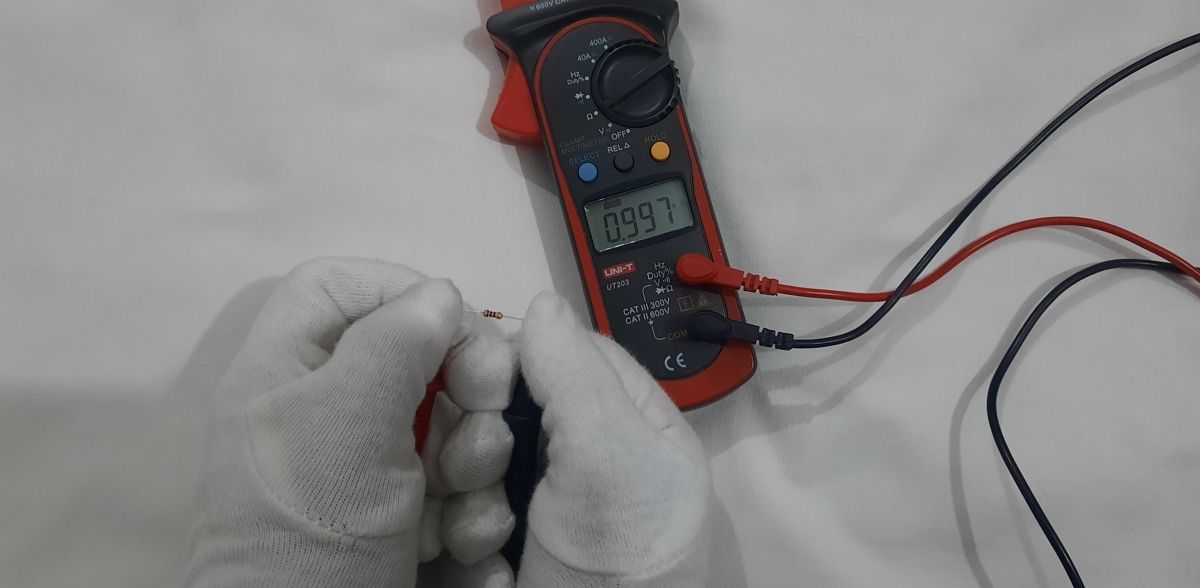

為了使用鉗形表測量電阻，必須先將選擇旋鈕調整為代表歐姆的符號（表示為“Ω”）來設定設備。接下來，選擇一個軸向電阻器並將鉗形表的探頭放置在元件的兩個末端。啟動後，數位鉗形表將在液晶顯示器上顯示計算出的電阻值。該值也可以透過使用電阻器的顏色編碼識別系統來確認。

應考慮到，電路內電阻器的實際測量結果可能會因串聯或並聯配置而產生的有效電阻等因素而變化。使用鉗形表，人們可以透過採用前面提到的用於測量軸向電阻器的技術來類似地確定任何表面貼裝元件（SMD）電阻器以及任何導電路徑或電線的電阻值。

數位鉗形表如何測量電壓

大多數當代數位鉗形表都配備了電壓測量功能，通常用於評估和驗證電子設備、組件或電路的輸出。要執行此任務，必須在數位鉗形表的參數內啟動適當的電壓測量設置，交流電 (AC) 或直流電 (DC)。

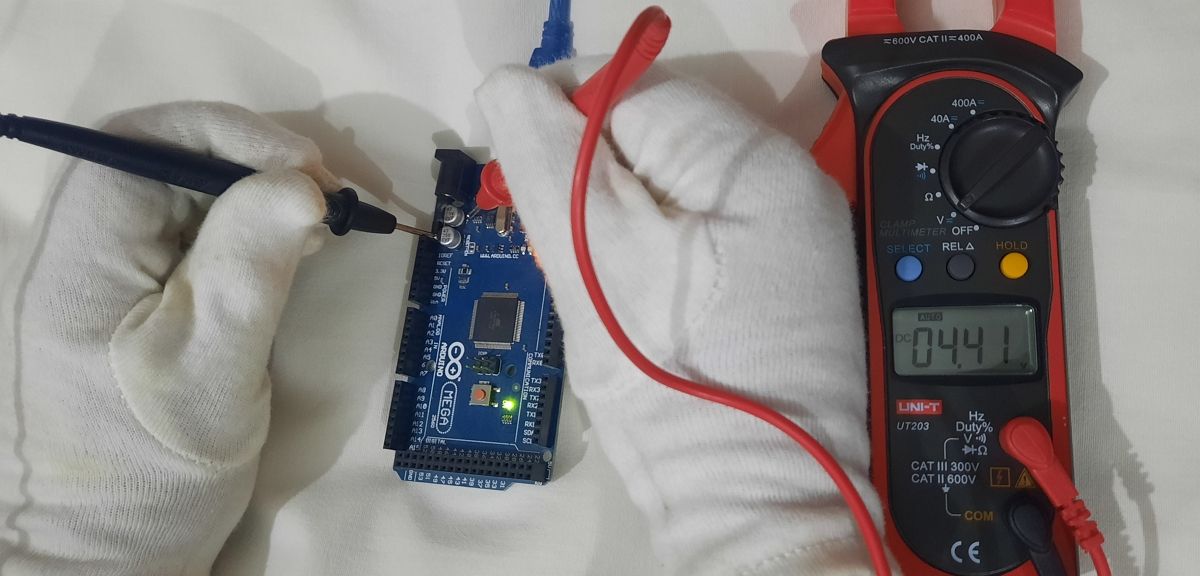

電壓測量通常是透過將測量儀器連接到電氣系統內的兩個特定點來進行。此過程需要使用兩個探針，其中一個放置在需要讀取電壓的測試點上，而另一個則連接到參考電平（通常表示為接地）。過程的顯示結果將在儀表的螢幕上觀察到，其中改變探頭的位置只會反轉指示的電壓值。

直流電 (DC) 可以進行精確測量，而交流電 (AC) 通常透過其均方根 (RMS) 表示進行評估。用來表示這些值的符號不同；直流電用“V”表示，兩條線都顯示，而交流則用波形包圍的“V”表示。根據應用的具體要求選擇合適的量程和測量模式至關重要。

不熟悉電氣安全指南的個人應避免處理在高壓下運作的系統，無論是交流電還是直流電。

數位鉗形表如何測量電流

使用數位鉗形表測量電流的過程非常簡單。該設備可以評估非絕緣或絕緣導線中的電流。為了確保精確的結果，必須將被測電線與任何其他電線隔離。直流電 (DC) 和交流電 (AC) 的測量可以透過使用 SELECT 按鈕選擇 DC 或 AC 模式，然後透過旋轉旋鈕選擇適當的電流流速程，例如 40 安培或 400 安培來實現。撥號盤或按鈕。

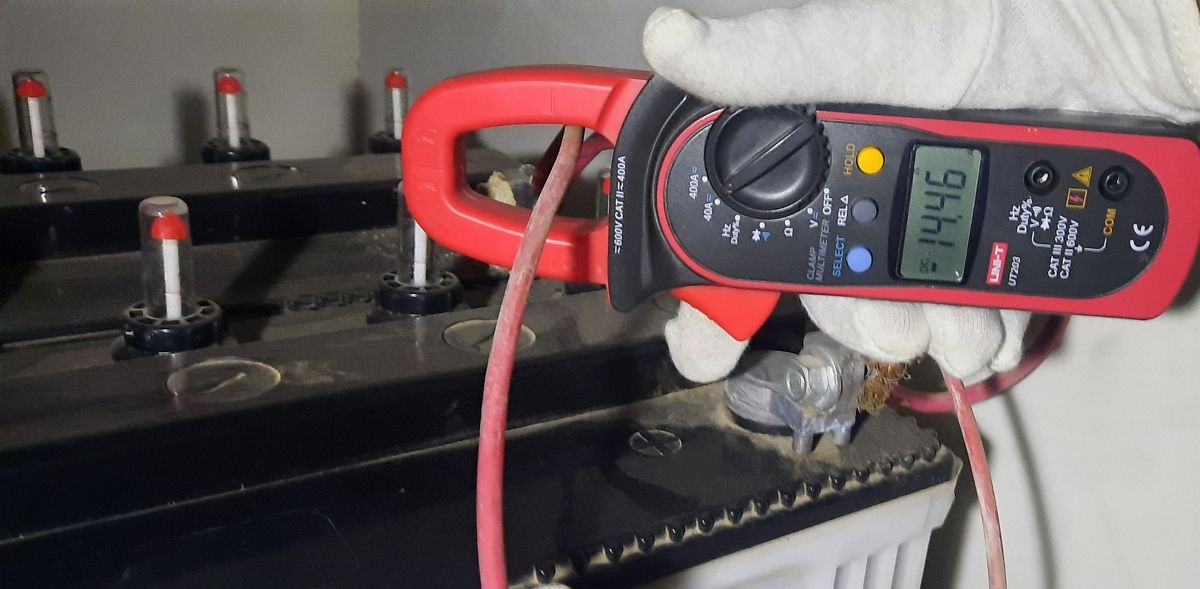

按下數位鉗形表上的「REL」（相對）按鈕會將儀表的顯示重設為零，作為目前測量的參考點。為了測量電流，將被測量的電線或導體放置在設備的鉗口內，同時它承載各自的電流。透過這樣做，不會發生電路中斷，也不會導致功率損失或對系統造成損害。此外，請確保導體以直角放置並位於鉗口之間的中心。這種定向使得鉗口能夠在閉合時充當圍繞導體的線圈。

使用鉗形表執行連續性測試

電氣連續性是指存在電流可以流過的不間斷路徑。利用數位鉗形表的連續性測試功能，我們可以透過確定保險絲、電纜、電氣連接、導體和各種其他元件維持連續電氣連接的能力來評估它們。此功能可搜尋是否存在電氣連續性以及兩個指定測試點之間的最小電阻。

應該強調的是，在連續性測試期間斷開電源至關重要。與普遍看法相反，這項行動不僅是為了安全目的。相反，連續性是透過使微不足道的電流通過兩個測試探針並評估其電阻來確定的。任何額外的電流都會阻止鉗形表準確測量兩個探頭之間的電阻。

若要執行連續性測試，請將選擇旋鈕調整至二極體圖示 (–°)。某些數位鉗形表可能需要使用按鈕來啟動此功能。一旦激活，鉗形表的顯示器將顯示字母“V”或“Ω”。將測試探針套用到您想要評估連續性的位置。在這種情況下，測試探頭的極性通常沒有區別。測試連續性時，鉗形表在識別僅包含最小電阻（通常小於10 歐姆）的電路連接時會發出聲音訊號（音調），但如果路徑中斷或存在較大電阻（通常大於10 歐姆），則保持靜音。31 歐姆）。

聲音指示使用戶能夠專注於測試過程，同時避免目視檢查鉗形表的螢幕。當測試引線被隔離時，數位鉗形表可能會出現過載狀態，如顯示器上的「OL」所示。

效能比較

數位鉗形表和數位萬用電表評估基本電氣特性的能力相當。然而，它們測量電流的方法各不相同。鉗形表能夠在不干擾電路的情況下確定電流，這使得它們適合在有限區域或檢查主動導體時使用。此外，由於這些設備的非侵入性，因此在操作過程中風險最小。雖然鉗形表主要用於評估大電流，但其對微量電量的靈敏度可能會降低。

數位萬用電表需要將其電探針放置在用於測量電流的配置中，方法是將它們串聯放置在要測量電流的端子上。然而，應該注意的是，與鉗形表相比，數位萬用電錶通常能夠提供更精確的電流測量。

使用鉗形表進行電氣測量非常簡單

鉗形表是從事電氣工作的個人（包括專業人士、業餘愛好者和愛好者等）不可或缺的儀器。這種多功能設備為診斷和分析電氣或電子系統提供關鍵數據，同時保持相關接線的完整性。其探測技術的簡單性使用戶能夠輕鬆驗證連接並測量多個操作參數。

目前，為了對電導率進行準確評估，人們只需在設備介面上提供的各種選項之間進行選擇，然後將帶電電線牢固地封閉在其樞軸夾具內。承擔這項任務的個人，無論是經驗豐富的專家還是業餘愛好者，都會發現他們在這方面的熟練程度極大地促進了這一過程。
